无人机挂载农业勘测作业装置结构设计

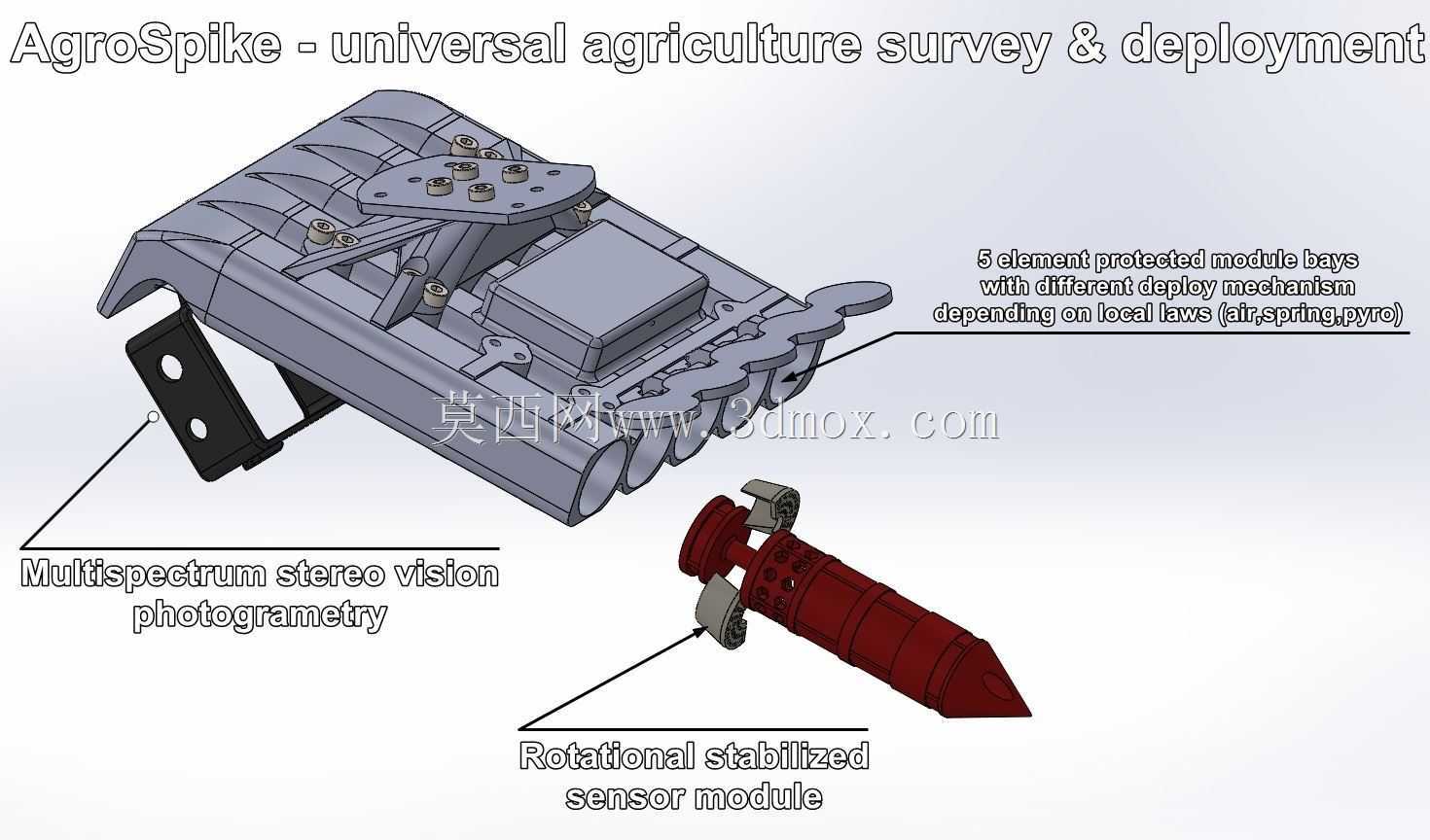

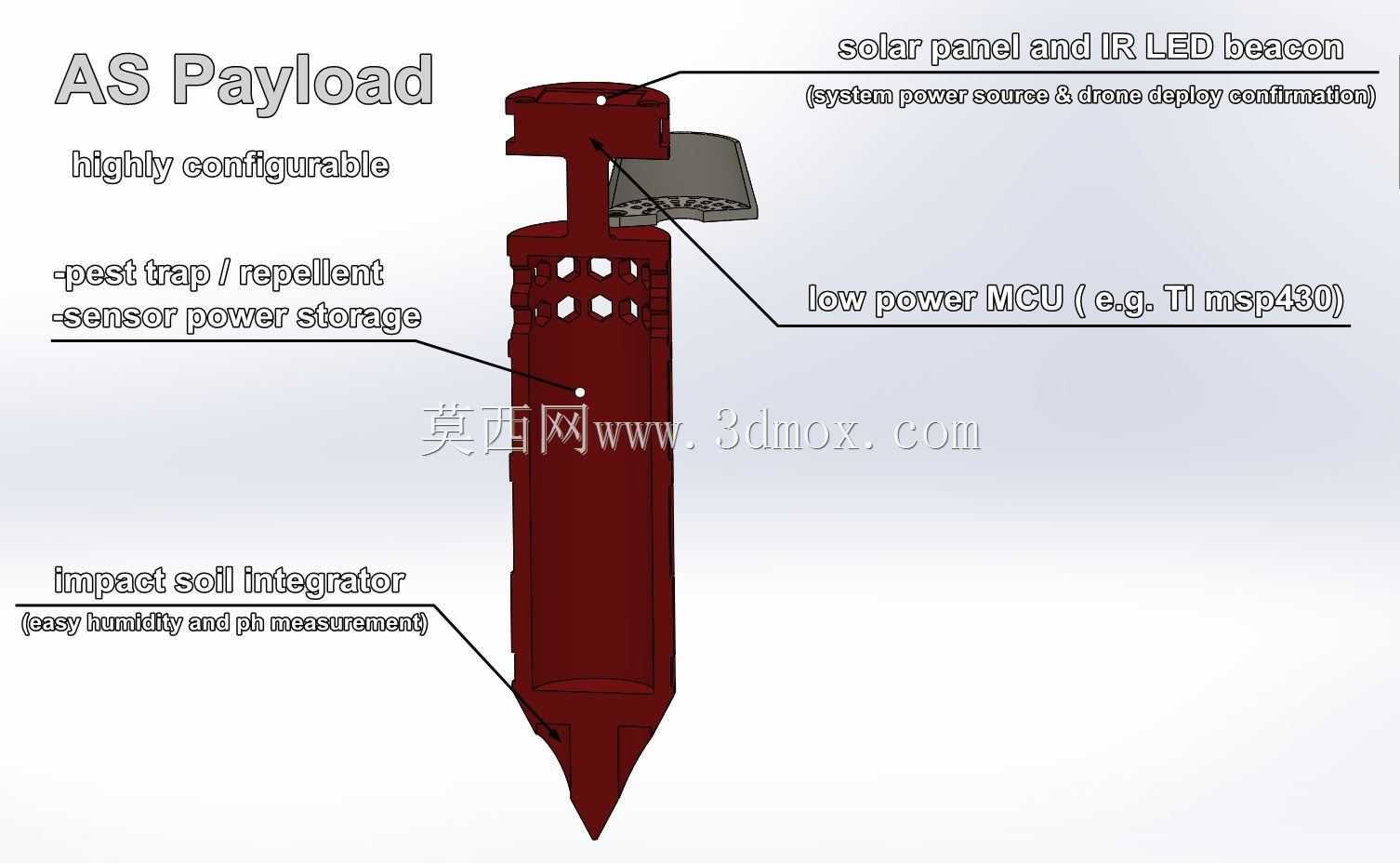

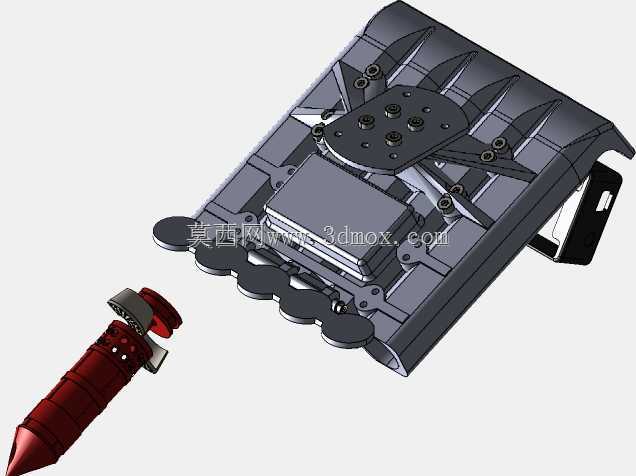

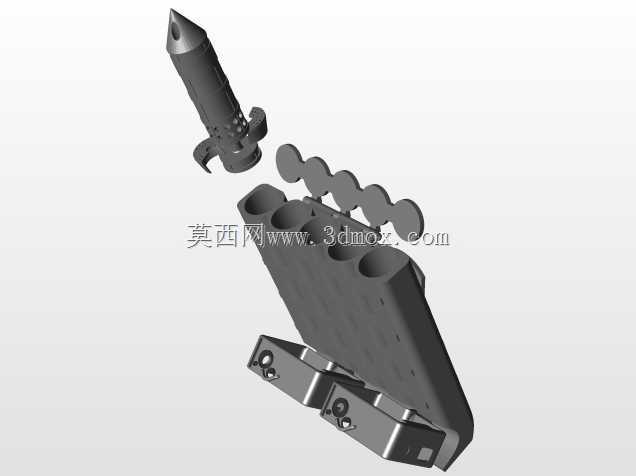

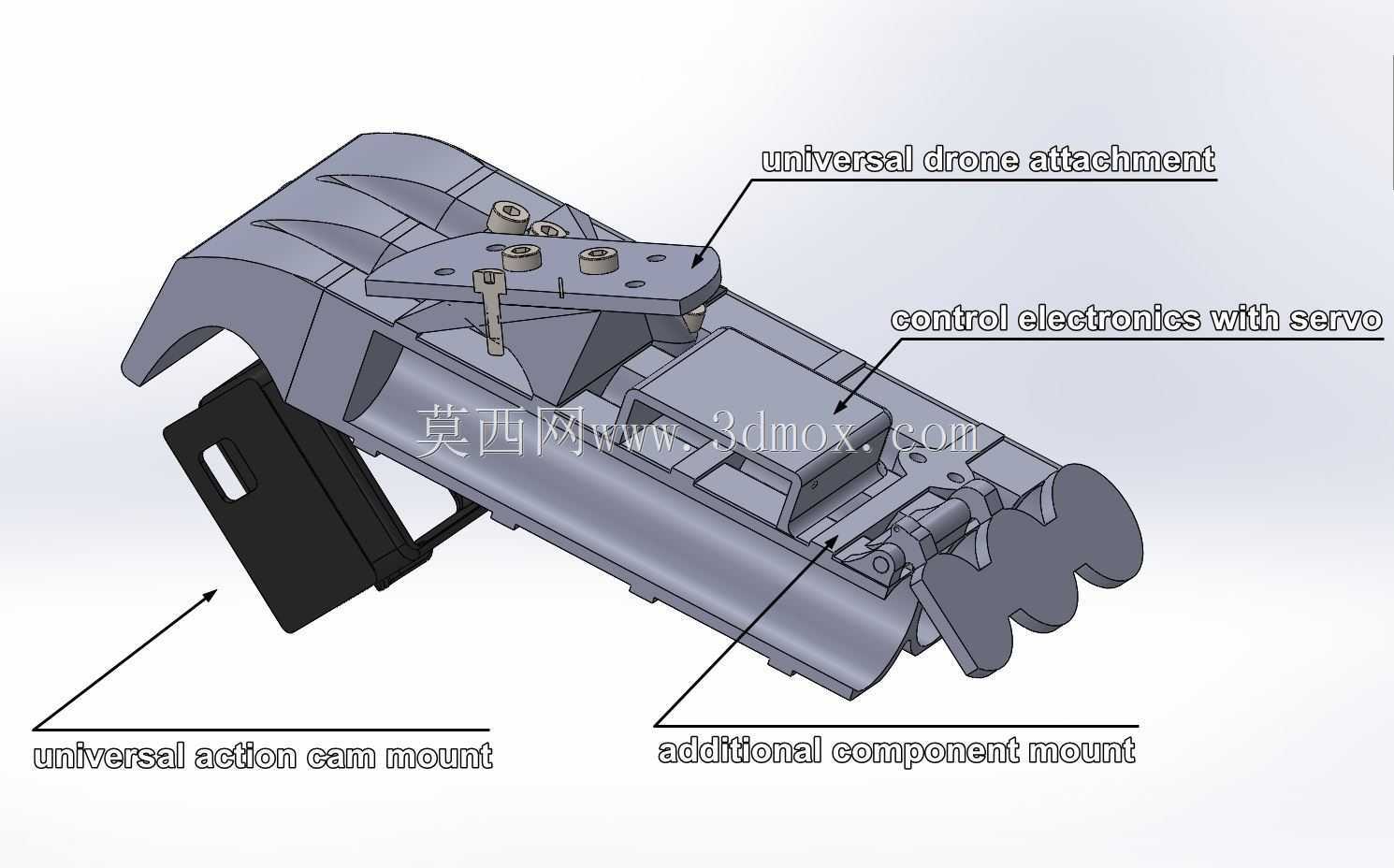

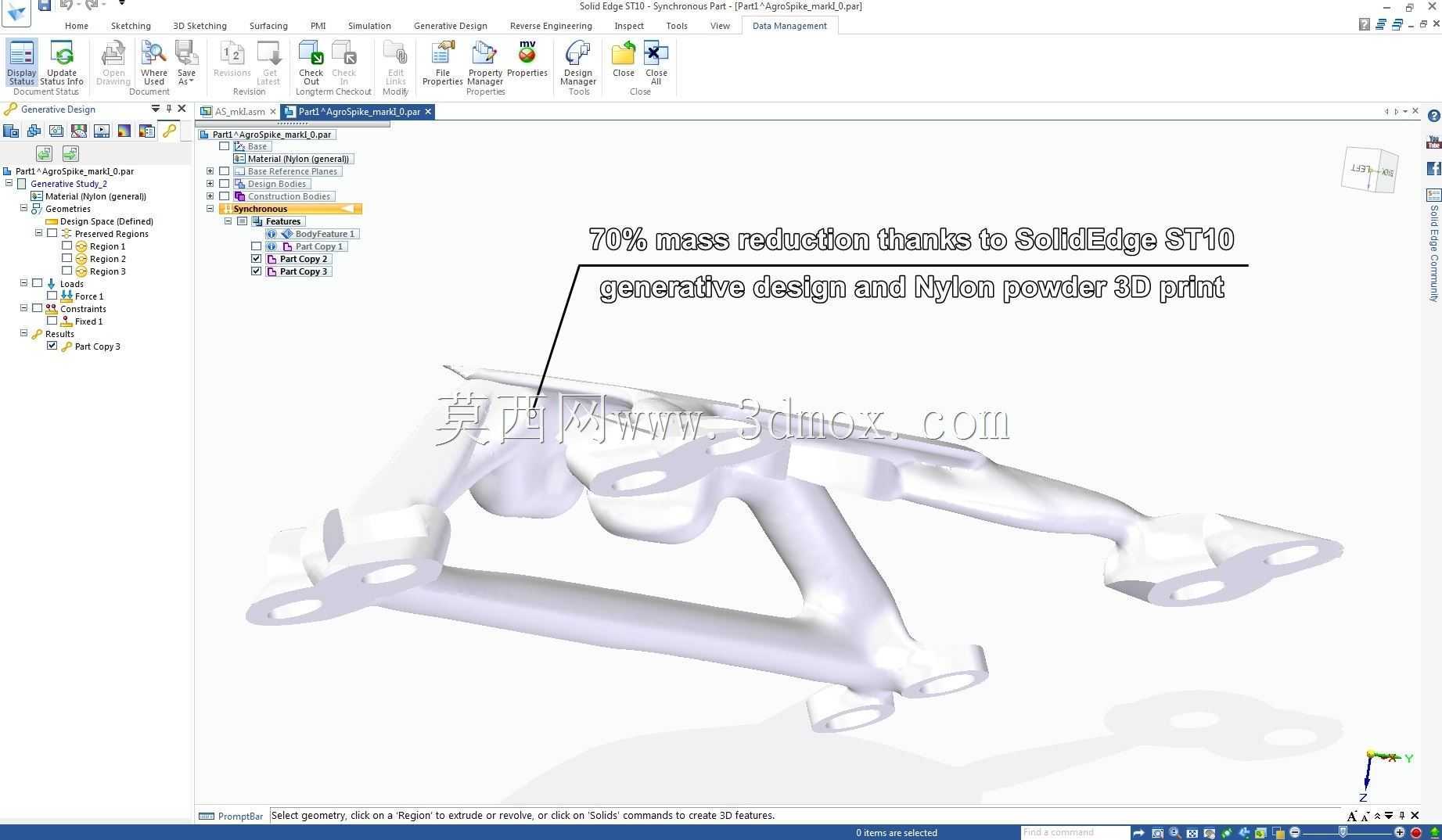

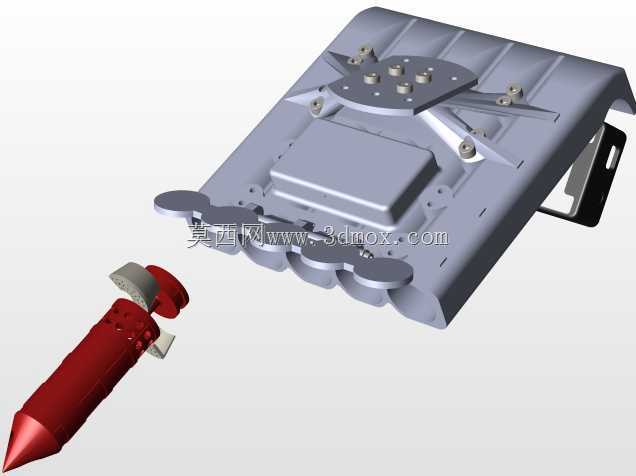

这套挂载结构的设计初衷，是解决消费级旋翼无人机在农林作业场景下，单次飞行仅能完成单一拍摄任务的痛点，让普通航拍无人机无需大规模改装，就能承担野外林地、农田的多维度勘测与小型作业载荷部署工作。从结构布局来看，主体挂载基座采用了适配主流消费级无人机起落架间距的安装孔位，安装边界完全避开无人机下方的视觉定位传感器与云台活动范围，不会干扰无人机原有飞控系统的正常工作，基座整体采用轻量化镂空结构，在保证结构强度的前提下尽可能降低挂载自重，避免过度消耗无人机续航。基座前端集成的多光谱立体视觉摄影测量模块，采用双镜头错位排布设计，可同步采集不同波段的地表影像，能够在单次航飞过程中完成作物长势、林区植被覆盖度的立体测绘，无需后期多次影像配准，模块的安装角度经过预校准，作业时无需额外调整角度即可匹配航测作业的视场角要求。基座后部设置了五个独立的防护式模块舱，每个舱体都配置了独立的触发释放机构，可根据实际作业需求选配不同功能的载荷：搭载紫外辐射、土壤pH值、温湿度类环境传感器时，可在航飞过程中按预设航点定点投放传感器，完成大范围监测点位的快速布设；搭载虫害标记模块时，可在发现虫害区域时定点释放标记剂，方便后续地面人员精准定位处置；也可根据农林防护需求更换为小型诱捕器、驱虫剂投放模块，实现一载多用。配套的旋转稳定传感器模块采用独立的旋转稳定结构，投放后可在下落过程中自主保持姿态稳定，保证传感器触地后探测端面始终垂直于地表，避免因投放姿态倾斜导致的监测数据偏差，模块外壳采用锥形破土结构，可在自重作用下插入浅层土壤，保证传感器与土壤充分接触，无需人工二次埋设。整套结构的所有活动部件都做了防松脱设计，适配无人机作业时的振动工况，模块舱的触发机构采用纯机械联动设计，无需额外供电即可通过飞控信号触发释放，不会额外增加无人机的供电负载，安装时仅需通过配套的快拆支架与无人机起落架固定，无需改动无人机原有结构，拆装过程可在数分钟内完成，适配外场快速转场作业的需求。
