柔性吸附式真空夹具结构设计

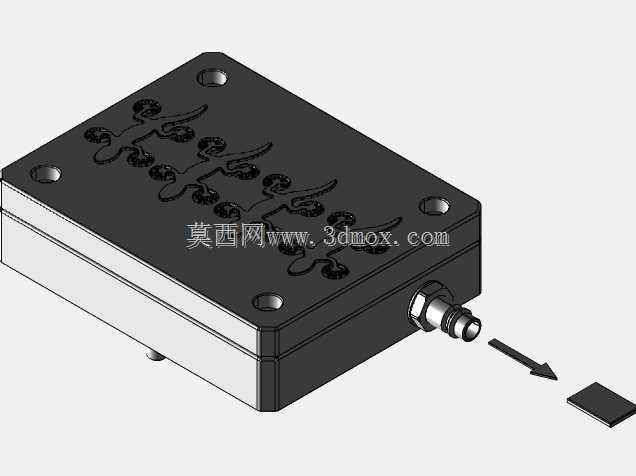

在小尺寸异形工件的精密加工、移载转运工序中，常规刚性卡爪容易出现夹持压痕、定位偏移的问题，尤其是薄壁类、易刮花表面的工件，刚性夹持的不良率长期居高不下，这款真空吸附夹具正是针对这类场景开发的定位固定部件。整套夹具采用上下合模的分体式结构，下腔体集成气路通道与快插气动接头，上盖板根据目标工件的外形轮廓加工出适配的吸附型腔，合模后通过周向布置的内六角螺丝完成锁紧密封，无需额外打密封胶即可保证腔体气密性，日常维护更换不同型腔的上盖板就能适配不同规格的工件，换型效率比传统定制卡盘提升六成以上。

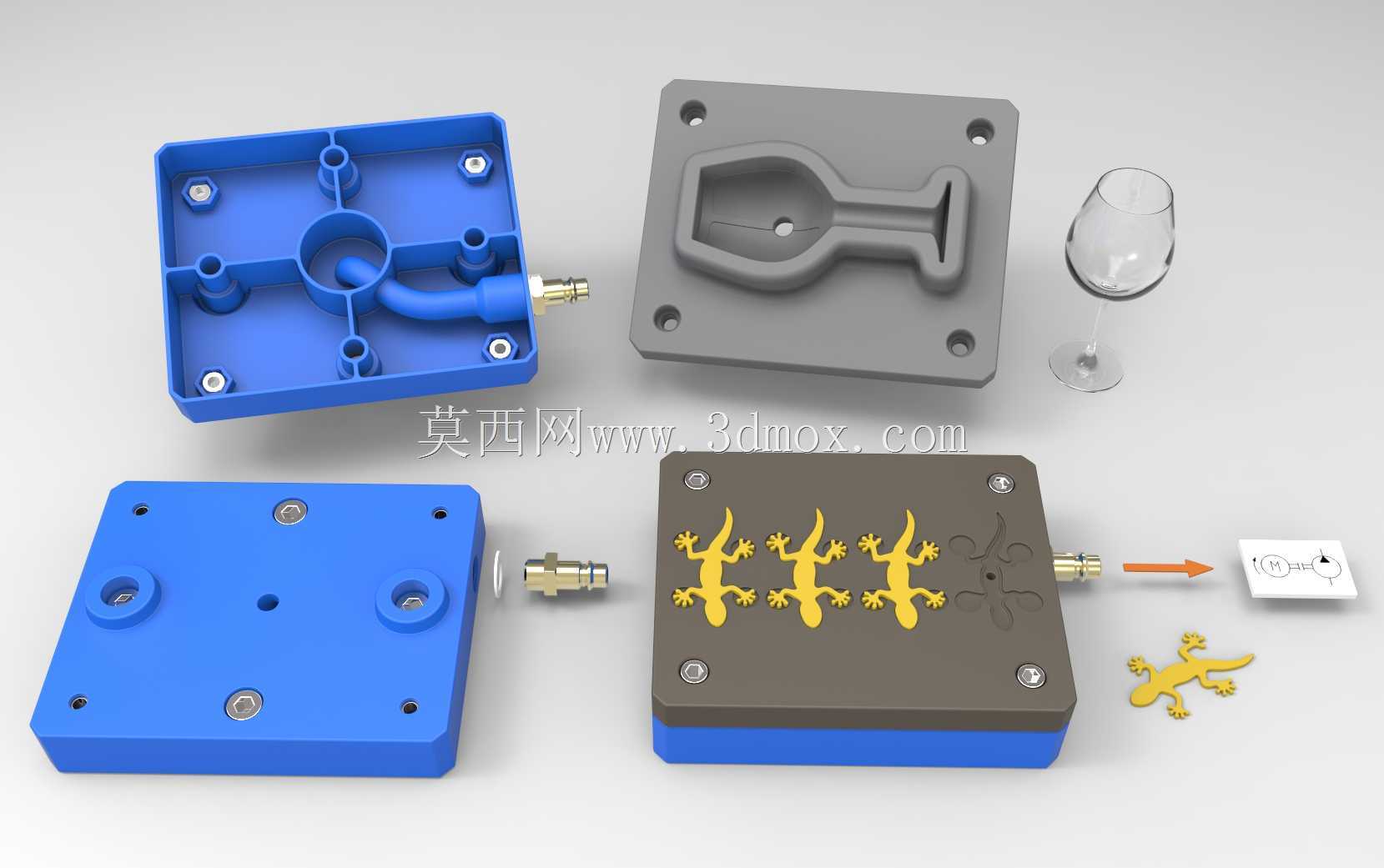

从结构设计逻辑来看，下腔体内部做了环形气路分流设计，避免单气路进气导致的吸附压力分布不均，靠近接头位置做了圆弧过渡的气路导流结构，降低高速气流通过时的压损，保证型腔各个位置的吸附负压差值控制在5%以内，不会出现工件局部吸附力不足翘边的问题。上盖板的吸附型腔边缘做了0.2mm的倒角过渡，避免合模时刮伤工件表面，型腔深度比目标工件的厚度小0.1mm，合模后工件表面与盖板上平面齐平，既保证吸附密封效果，也不会因为型腔过深导致工件下陷影响后续加工定位精度。

安装边界方面，整套夹具的底座为正方形结构，四个角预留了沉头安装孔，可以直接固定在标准滑台台面或者加工工作台面上，快插接头采用侧出式设计，不会占用夹具上方的作业空间，外接气管的弯折半径预留足够空间，不会和上下运动的作业机构产生干涉。夹具整体采用硬质工程塑料材质加工，相比金属材质的真空吸盘自重降低40%，安装在移载机械臂末端时不会增加过多负载，同时接触面不会和金属工件产生硬接触刮花，适配3C电子小零件、薄壁塑胶件、异形装饰件的加工固定、丝印定位、组装移载等多个工序场景。针对表面带轻微弧度的异形工件，上盖板的吸附型腔可以根据工件轮廓做随形设计，配合低硬度的柔性密封垫，即使工件表面存在0.3mm以内的轮廓度误差，也能保证可靠吸附，不会出现漏气失压的情况。气路接口兼容常规气动系统的快插接头，直接接入工厂现有压缩空气气源搭配真空发生器即可使用，无需额外配置专用的真空发生设备，接入生产线的改造成本极低。
