教学用多类型夹具固定装置结构模型

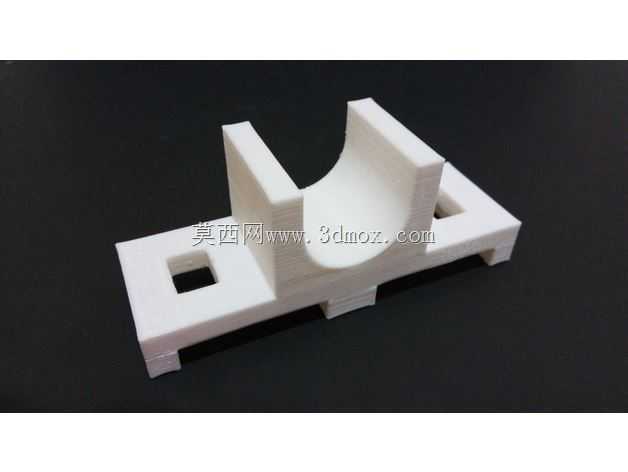

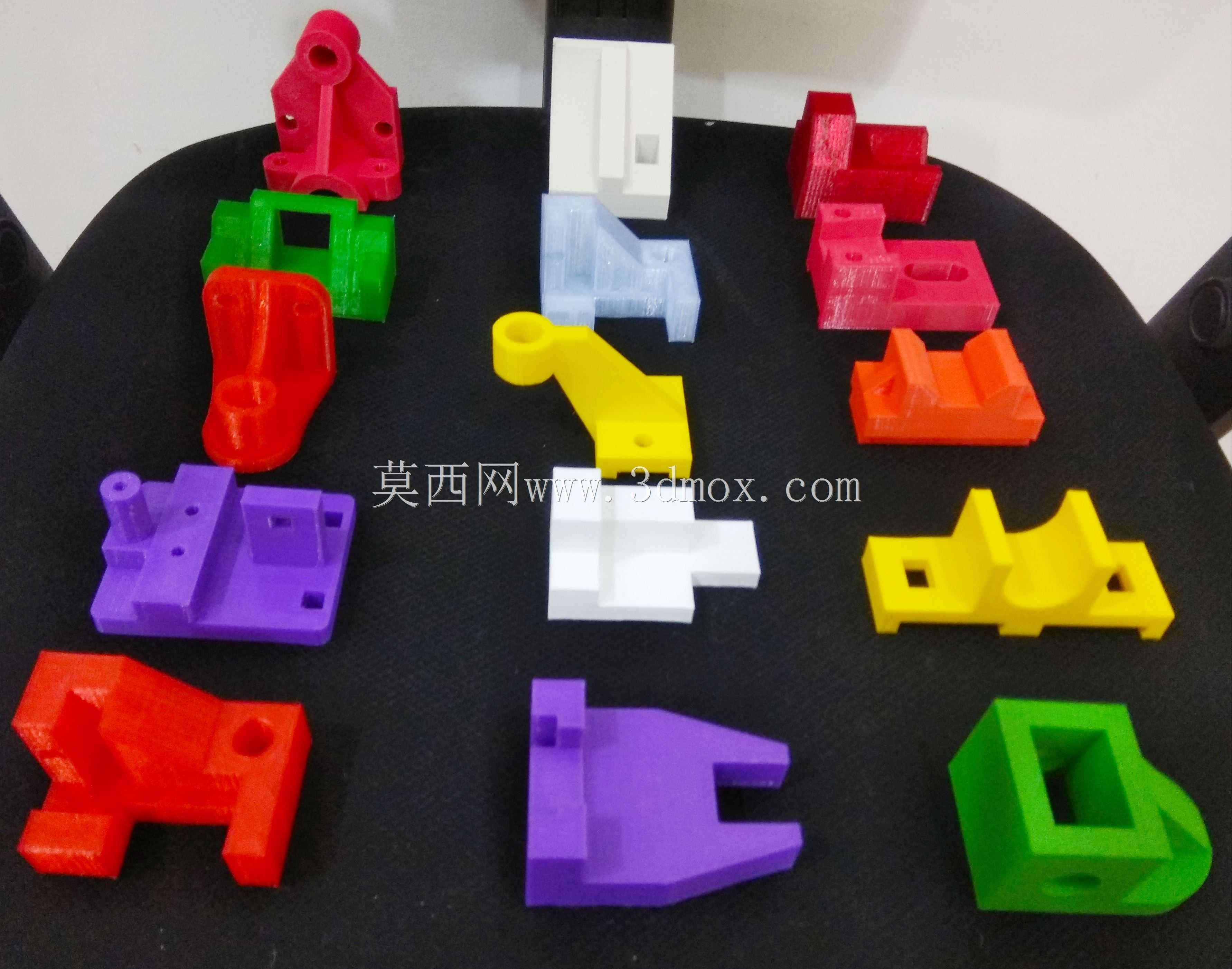

这套夹具固定装置模型主要面向机械制图教学与工装结构认知场景，覆盖了机械加工、装配环节中最常见的十余类夹具基础构型，能帮助初学者快速建立工装定位、夹紧的结构逻辑认知。从实际应用场景来看，不同构型的夹具分别对应轴类零件、块类零件、异形件的装夹需求，比如带V型定位槽的结构可用于圆柱类工件的径向定位，带开口卡槽的结构适配板件的侧向压紧，带凸台定位孔的结构可实现工件与工装基准面的快速对齐，所有结构的设计逻辑都完全贴合实际生产中的工装设计准则。

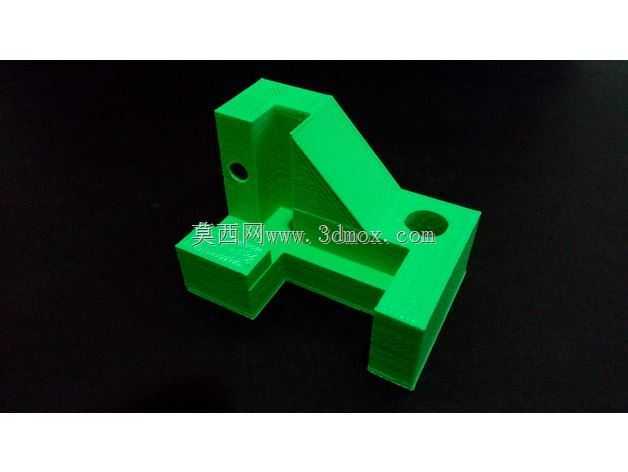

设计思路上，这套模型做了等比例缩放处理，保留了实际夹具的核心功能特征，省略了非必要的复杂细节，既方便3D打印制作教学样件，也能让学习者快速抓取结构核心。每个夹具的定位面、夹紧面、安装基准都做了明确的结构区分，比如紫色叉型夹具的开口尺寸对应常见小型工件的装夹宽度，底部安装孔的孔距符合通用工装平台的安装孔位标准，可直接固定在教学用光学平台或铝型材工作台上做装夹演示；绿色框型夹具的内框尺寸匹配标准方块试样的外形公差，侧壁的锁紧孔位置对应实际生产中螺钉压紧的施力点，能直观展示过定位、欠定位的装夹差异。

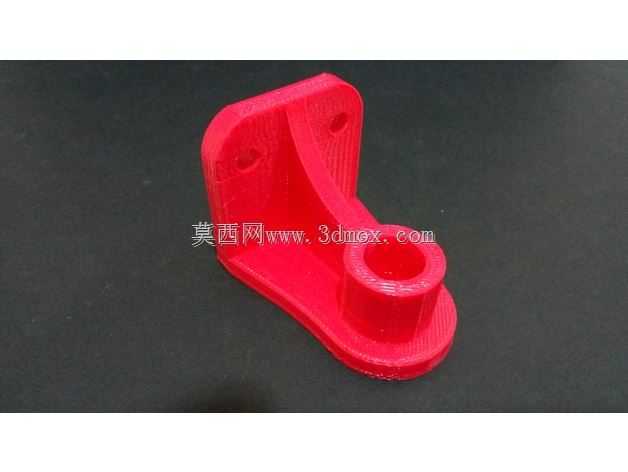

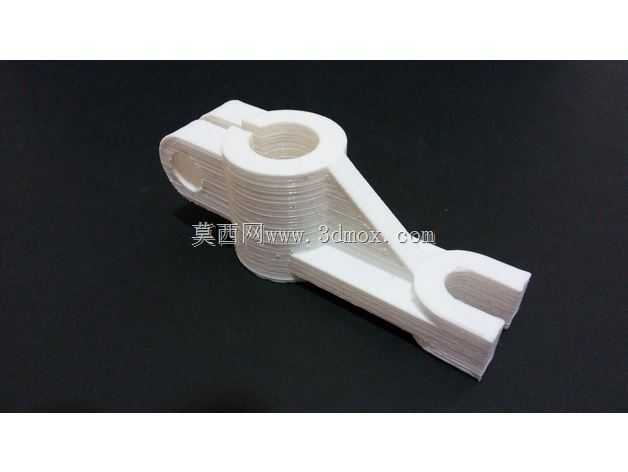

从安装边界来看，所有模型的底部安装面都做了平面度处理，安装孔的孔径、孔距都遵循通用工装的安装规范，不需要额外加工转接板就能完成固定。不同夹具的功能特性各有侧重：红色L型压紧夹具模拟了实际生产中的杠杆式压板结构，可演示夹紧力的传递路径；黄色带销孔的定位夹具展示了一面两销的经典定位方式，能帮助学习者理解定位基准的选择原则；白色滑座型夹具对应导轨类工件的侧向固定结构，可演示滑动导向与夹紧的配合逻辑。整套模型没有冗余的装饰结构，所有几何特征都服务于工装原理的展示，既可以作为机械制图课程的测绘教具，也能作为工装设计入门的参考样例，帮助学习者把二维图纸上的线条对应到三维实体结构，理解公差、加工符号在实际零件上的对应位置，建立从图纸到实物的结构认知链路。
