带模型夹持功能的可调式喷漆架结构

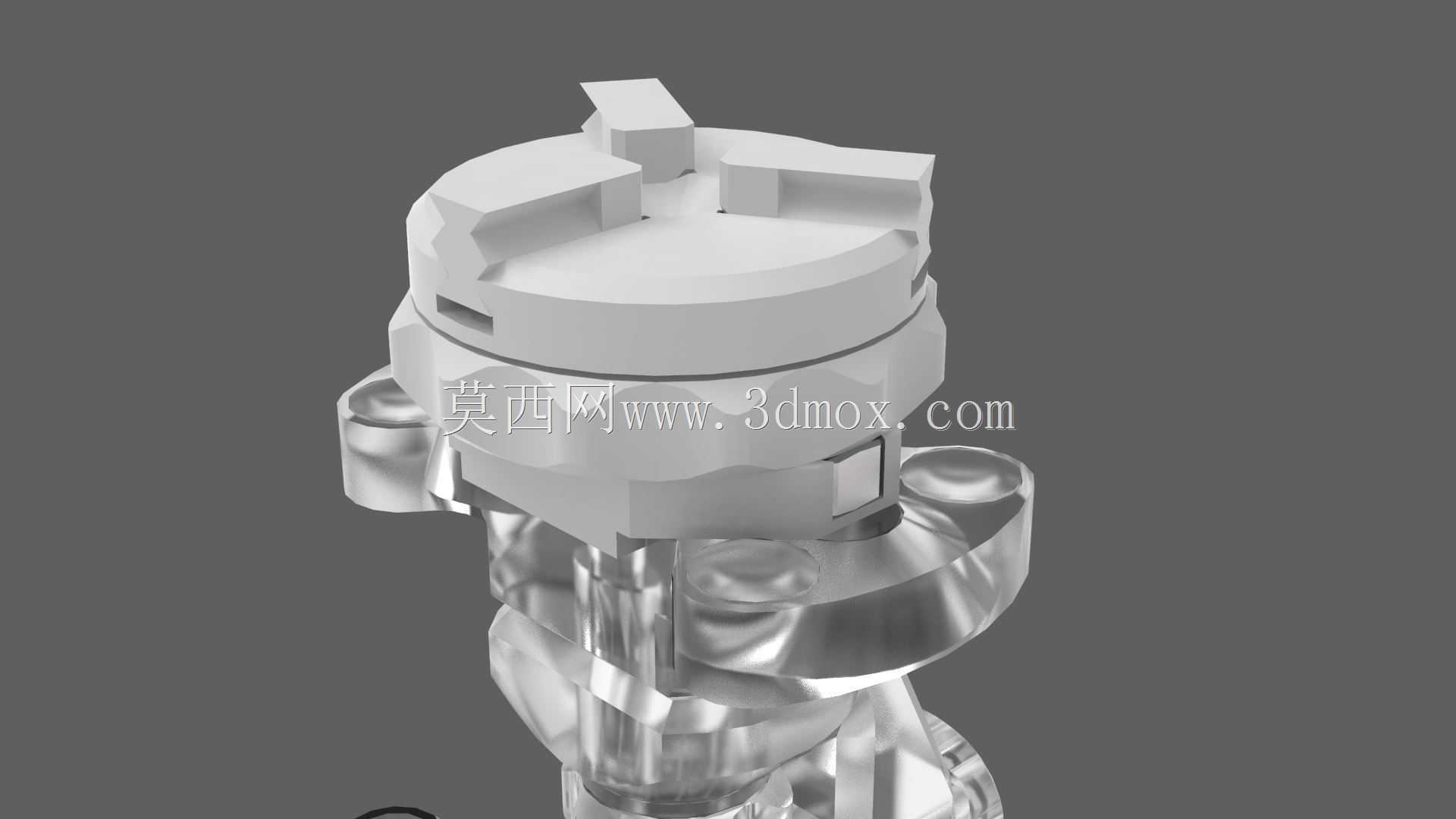

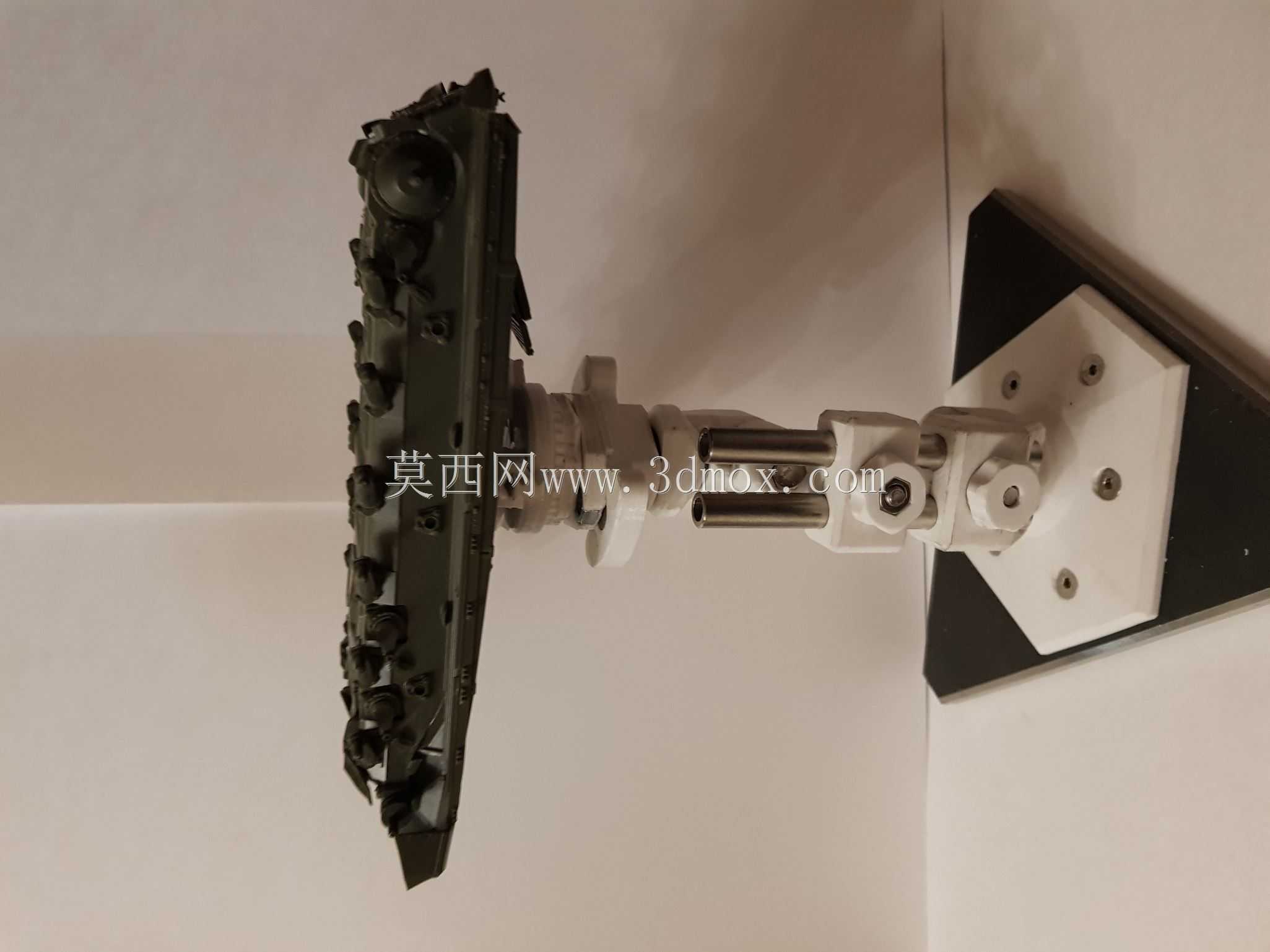

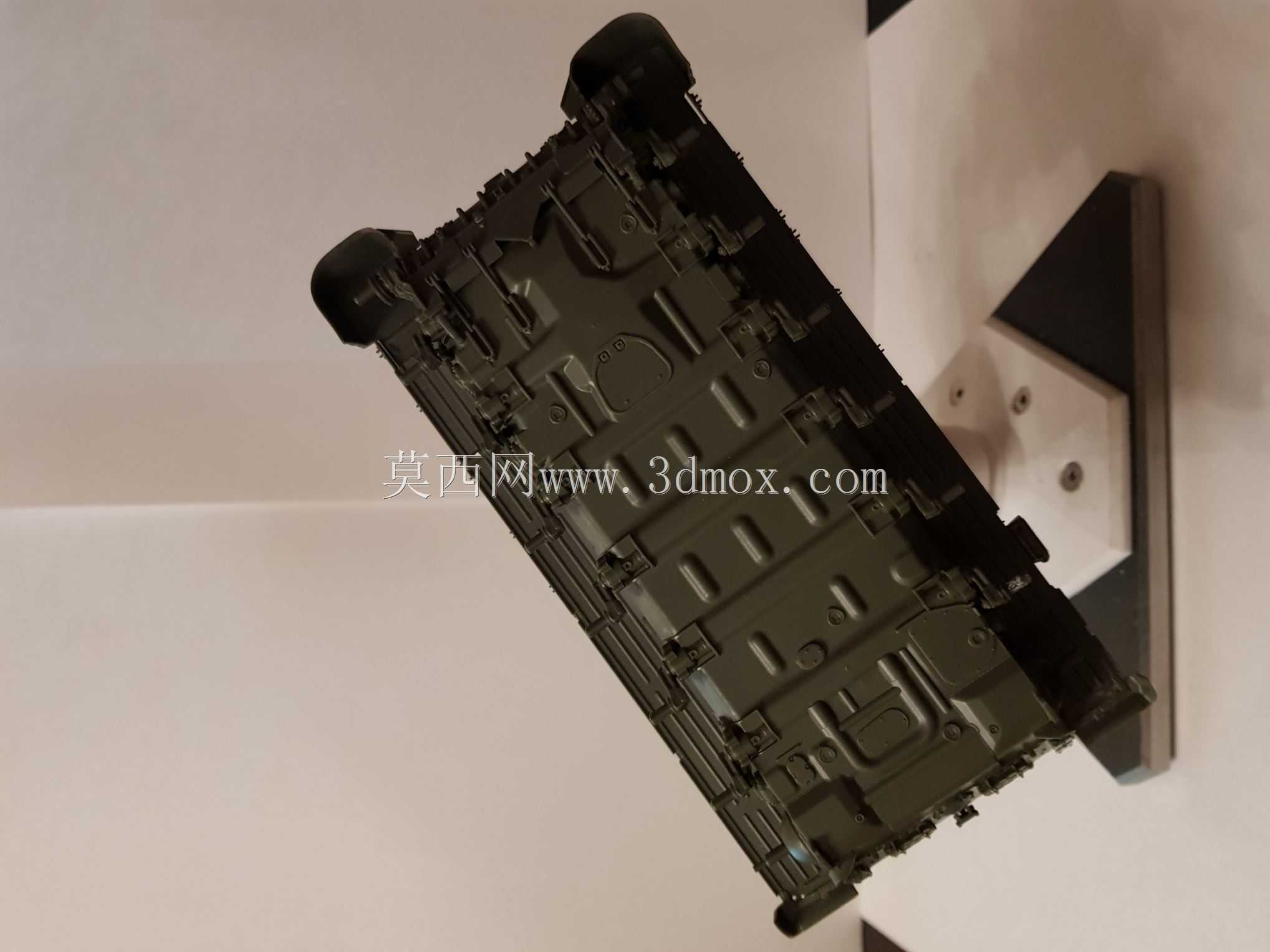

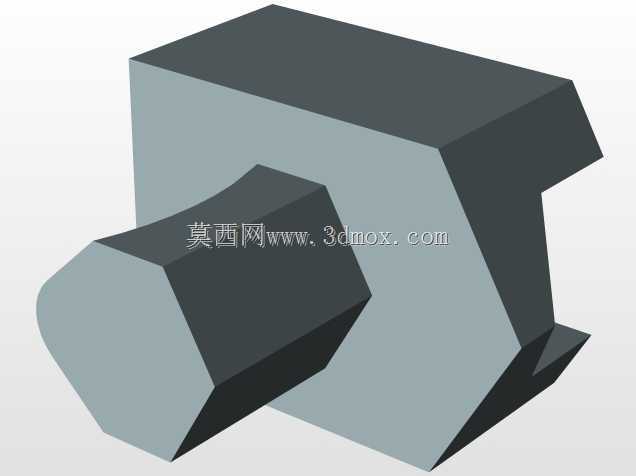

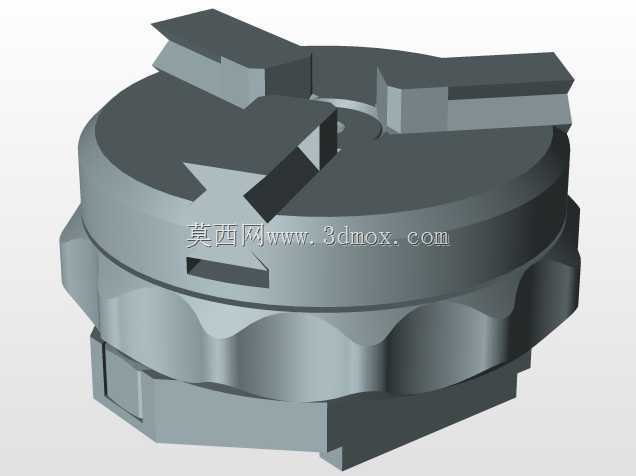

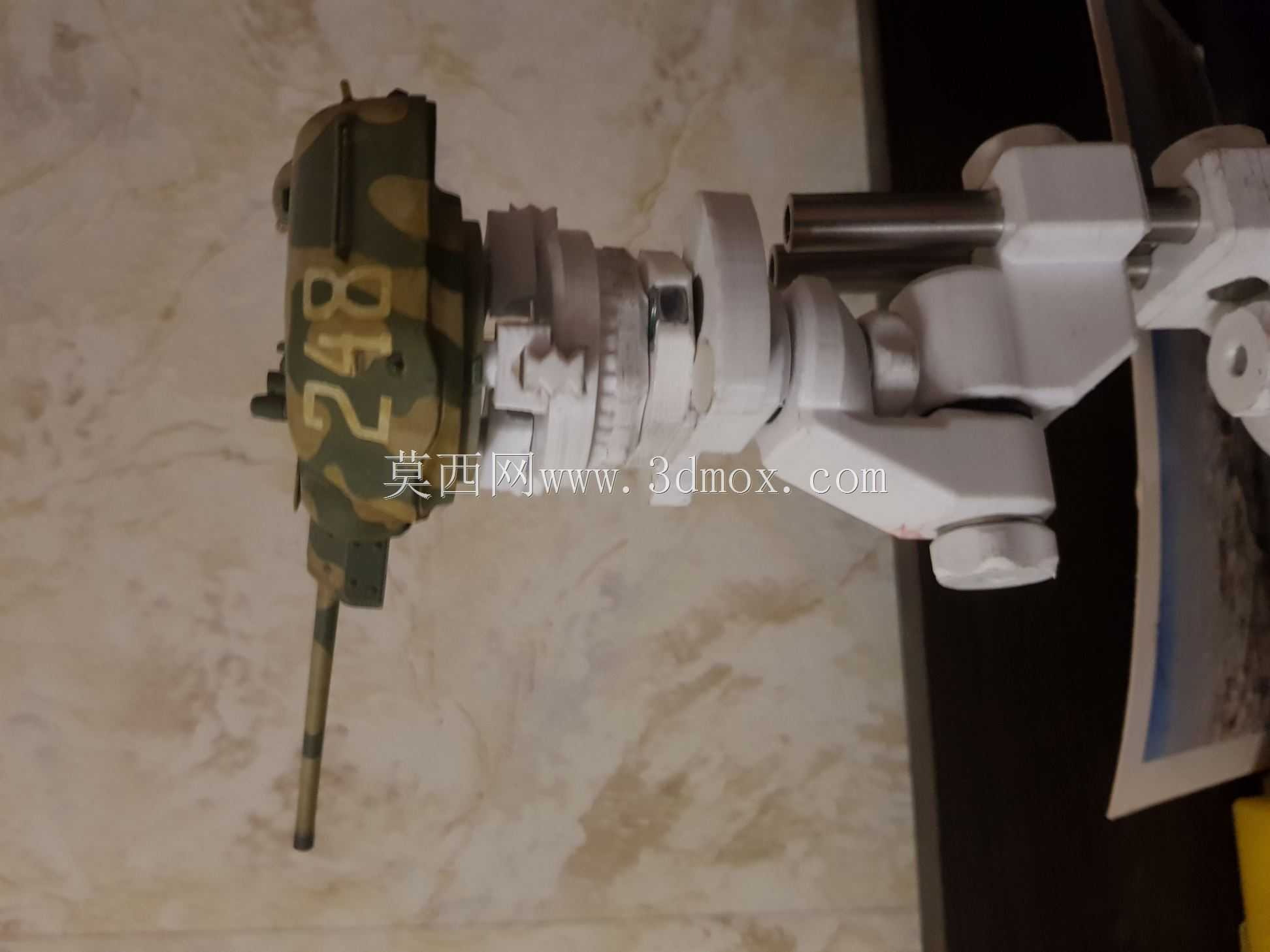

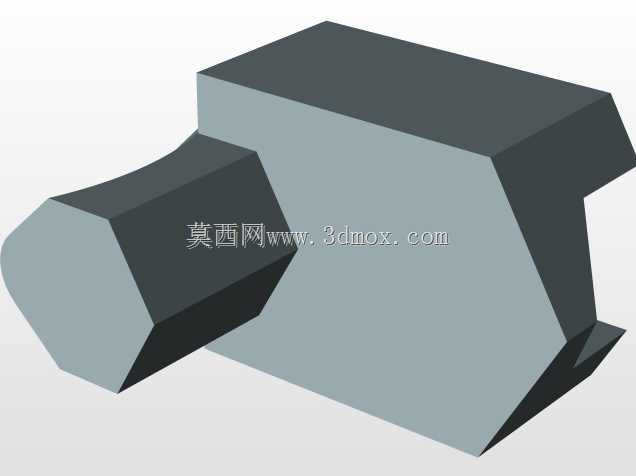

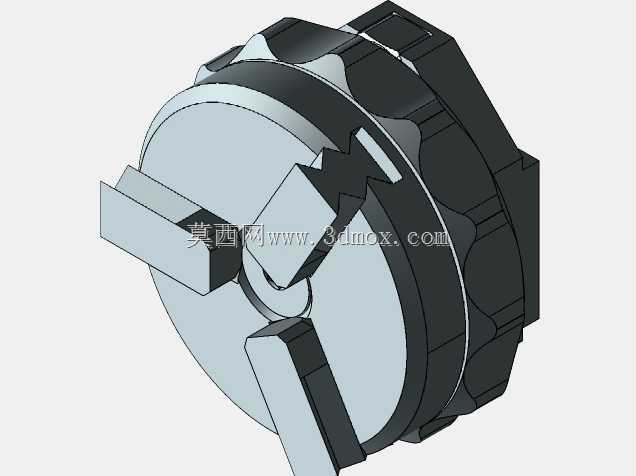

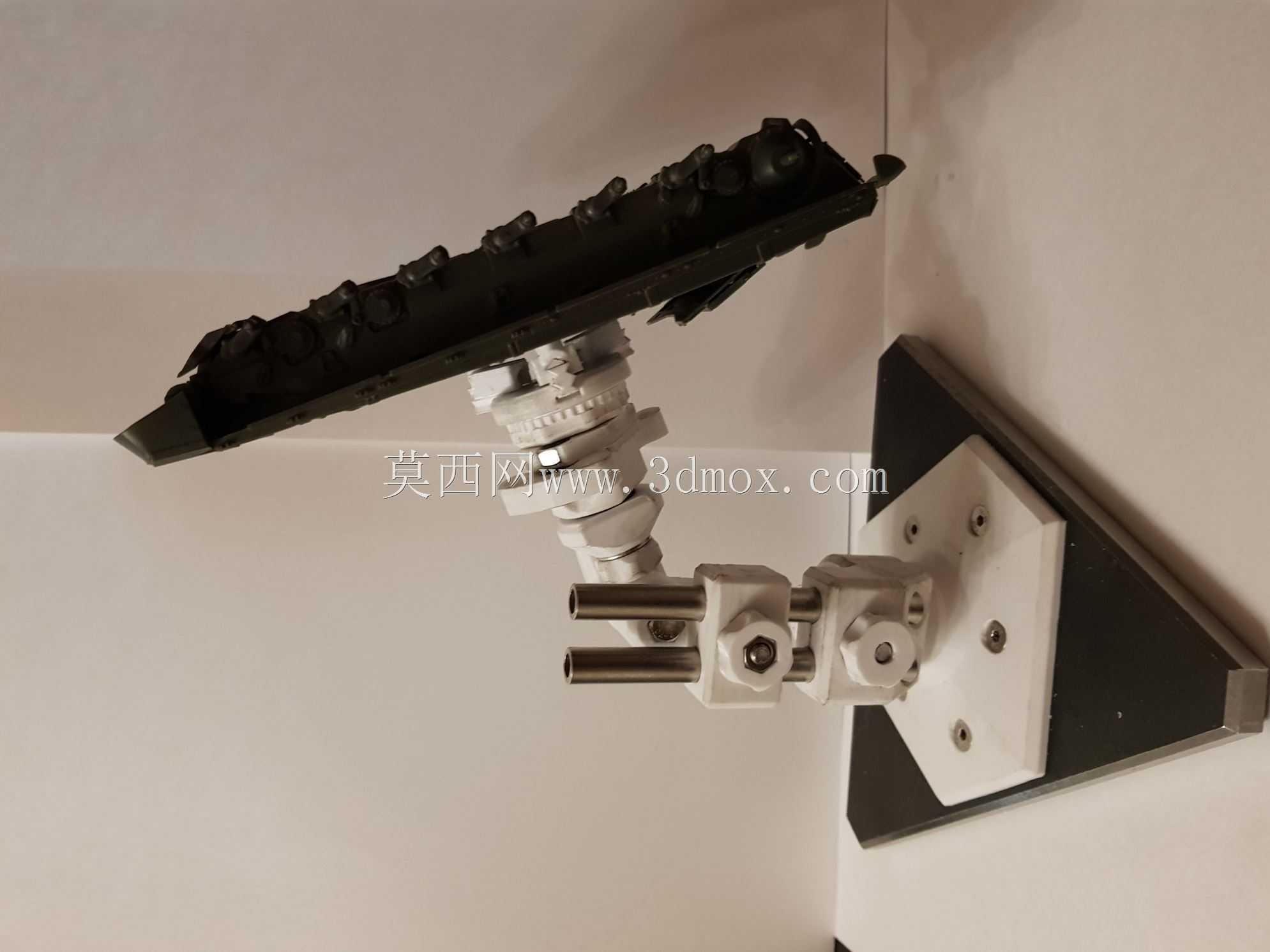

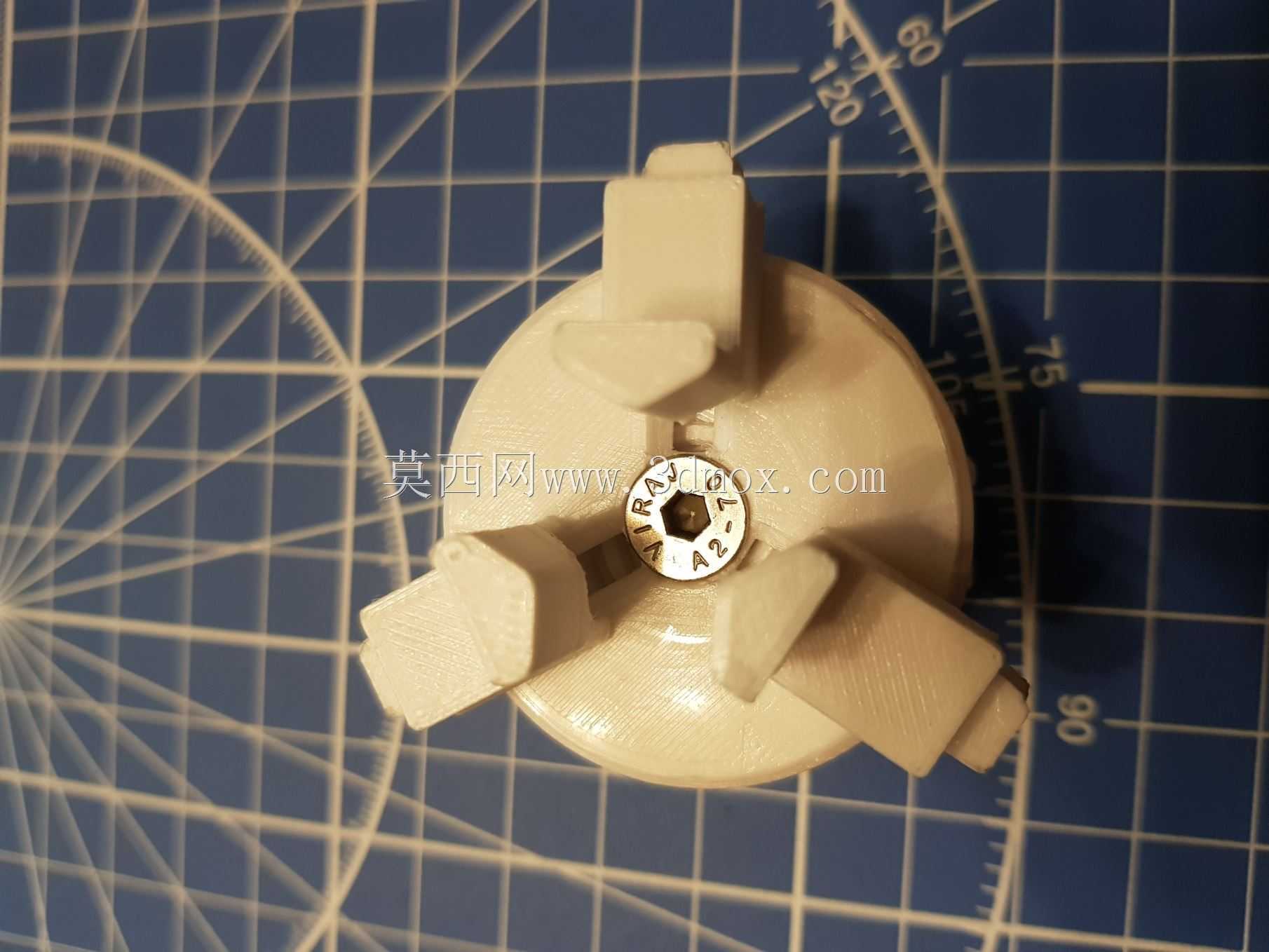

这套夹持结构主要面向小尺寸工件涂装作业场景设计，核心解决小规格模型、精密小零件喷涂过程中手持操作易留痕、角度调整不便、漆面干燥过程中触碰污损的实际问题，在静态比例模型制作、小型五金零件表面涂装、塑胶样件上色等场景中适配性极强。结构核心采用微型三卡盘作为夹持端，卡盘自带可更换垫片组，不同厚度的垫片可适配不同直径的工件装夹需求，从细杆状的炮管、轴类零件到带台阶的小型壳体类零件都能实现稳定夹持，装夹后不会在工件非涂装接触面留下明显压痕，避免后续补修的额外工作量。架体的关节部分采用多段铰接结构，每段铰接位都带阻尼锁紧结构，调整角度时可在任意空间姿态锁止，无需额外支撑即可让工件保持需要的喷涂角度，不管是俯喷顶面、侧喷立面还是倾斜角度喷涂异形面，都能让操作人员保持舒适的作业姿态，无需反复挪动工件或变换自身站位。架体的安装端采用标准圆柱杆连接结构，可直接适配市面常见的台钳夹持座、桌面固定支架的安装接口，安装边界的杆径尺寸做了通用化设计，无需额外加工转接件即可完成固定，装夹后整体悬伸长度控制在合理范围内，即使夹持满负载重量的工件，铰接位也不会出现下垂移位的情况，喷涂过程中姿态稳定性足够。设计过程中优先考虑了涂装作业的实际使用需求，所有关节位置都做了防漆雾渗入的间隙设计，日常使用后残留的漆料不会卡死铰接结构，清理时仅需用对应溶剂擦拭外表面即可，无需拆解维护。卡盘的夹持行程做了针对性优化，最小可夹持直径1mm左右的细杆零件，最大可夹持直径50mm以内的小型壳体，覆盖了绝大多数小尺寸涂装工件的装夹需求，架体的转动关节可实现360度水平回转、正负90度俯仰调整，配合卡盘自身的旋转功能，工件装夹一次即可完成所有外表面的喷涂作业，无需反复拆卸工件调整装夹位置，能有效提升小工件涂装的作业效率，减少装夹过程中对未干漆面的触碰损伤。
