悬挂式波能转换线性发电装置结构设计

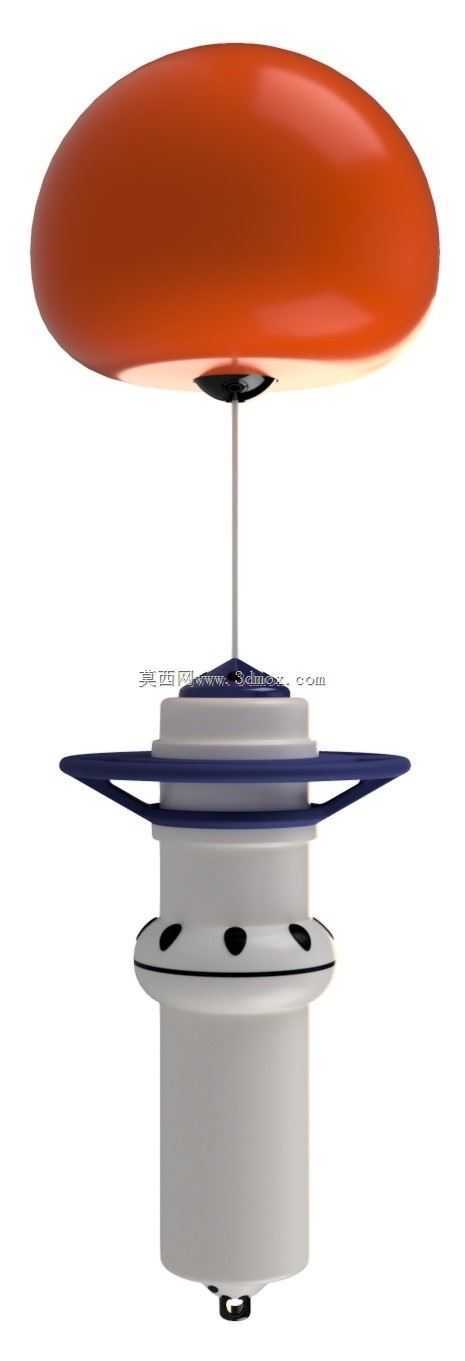

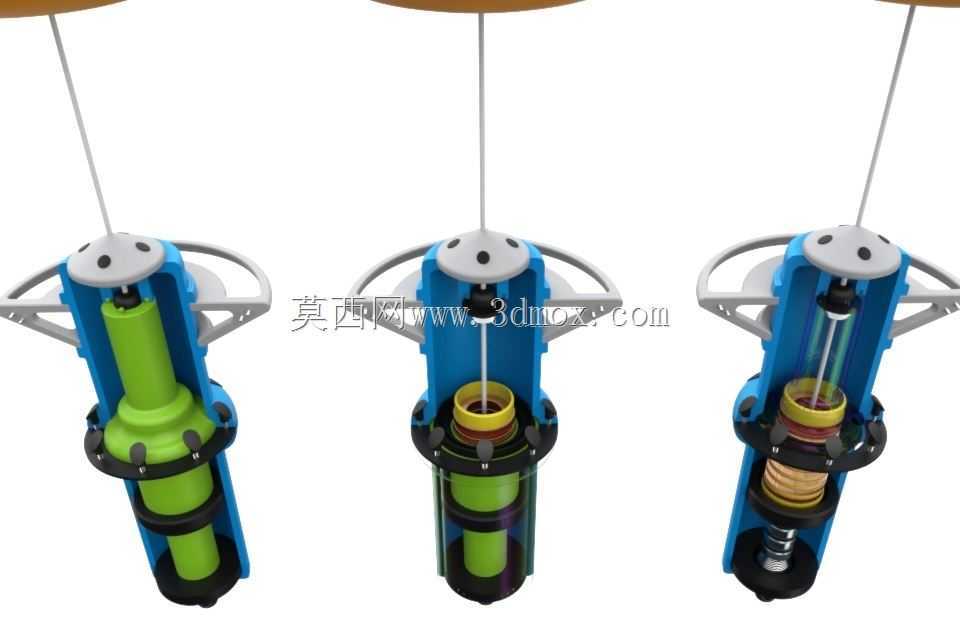

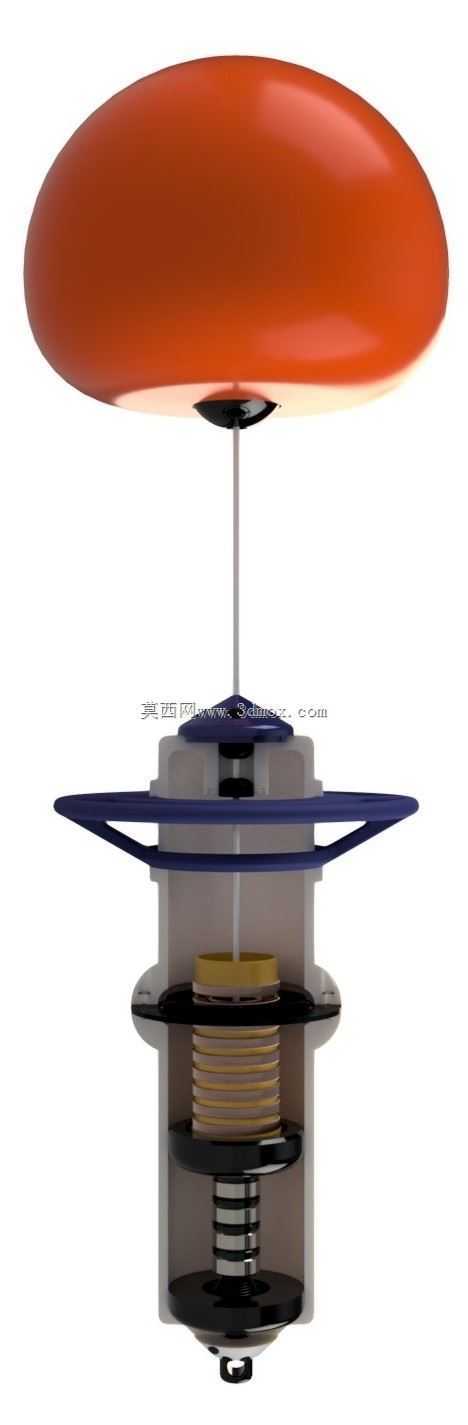

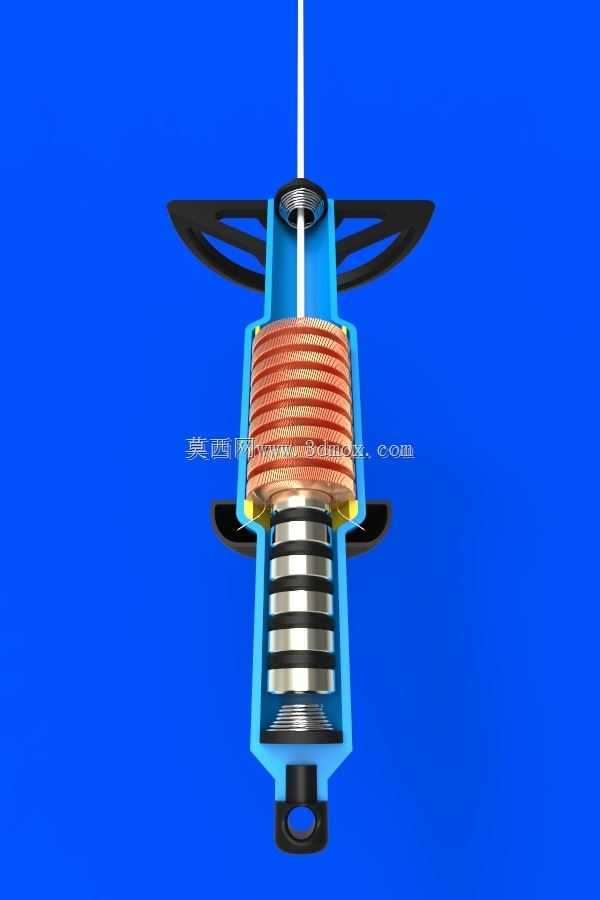

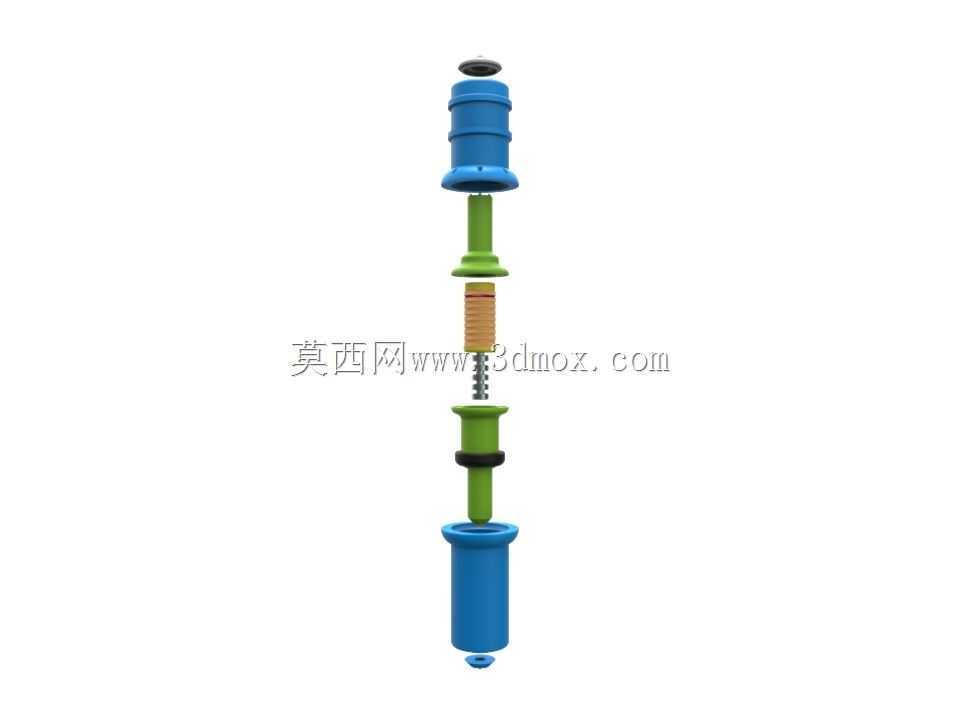

这款线性发电装置核心面向近海浮式平台、小型海洋观测浮标的分布式供能场景，区别于传统旋转式波能发电结构，直接通过浮体随波浪起伏的垂向直线运动切割磁感线，省去了曲柄、连杆等中间运动转换机构，从根源上降低了传动环节的机械损耗与故障点，适配近岸小振幅、高频次的波浪运动特性。从结构设计逻辑来看，装置采用垂向悬挂安装形式，顶部通过吊索与浮体框架刚性连接，整体外壳为带侧向支撑翼的圆柱型结构，支撑翼上预留的安装孔可直接与浮体内部的导向立柱配合，限制装置在波浪冲击下的径向晃动，保证动子组件始终沿垂向做直线往复运动，避免偏磨导致的磁钢退磁、线圈磨损问题。装置内部采用分层模块化设计，最上层为端盖密封结构，集成了动子导向轴的直线轴承与线缆穿舱密封件，满足海洋环境下的IP68防护要求；中间段为定子线圈绕组与动子磁钢组件的配合区间，动子磁钢采用轴向充磁的 Halbach 阵列排布，在相同磁钢用量下可提升气隙磁密15%以上，同时削弱磁轭侧的漏磁，降低外壳结构的导磁材料用量；动子组件底部集成了复位弹簧与阻尼缓冲结构，当波浪幅值超过设计行程时，缓冲结构可吸收动子的冲击动能，避免动子与端盖发生刚性碰撞，同时弹簧的复位力可保证动子在波浪回落阶段快速回到初始位置，适配不规则波浪的往复运动特性。从安装边界来看，装置整体外径控制在200mm以内，垂向总长度不超过800mm，单台额定输出功率在50W-200W区间，可根据浮标的用电需求多台阵列布置，安装时仅需保证导向立柱的垂向平行度误差不超过2mm/m，无需额外搭建复杂的安装基座，适配现有各类小型海洋浮标的内部安装空间。在实际应用中，这类线性发电机可直接为浮标搭载的水文传感器、信号传输模块供电，搭配小容量储能电池即可实现离网长期运行，相比传统的太阳能供电方案，在阴雨、高海况条件下仍能持续捕获波能发电，供电稳定性更适配海洋观测场景的连续供能需求。结构设计上充分考虑了海洋环境的腐蚀问题，所有外露金属件均采用阳极氧化铝合金或316不锈钢材质，线圈绕组采用环氧树脂真空灌封处理，隔绝海水盐雾对内部电气元件的侵蚀，设计使用寿命可达5年以上，日常维护仅需定期检查顶部吊索的磨损情况与导向轴承的润滑状态，运维成本远低于带旋转传动机构的波能发电设备。
