遥控车配套齿轮箱减速驱动电机结构

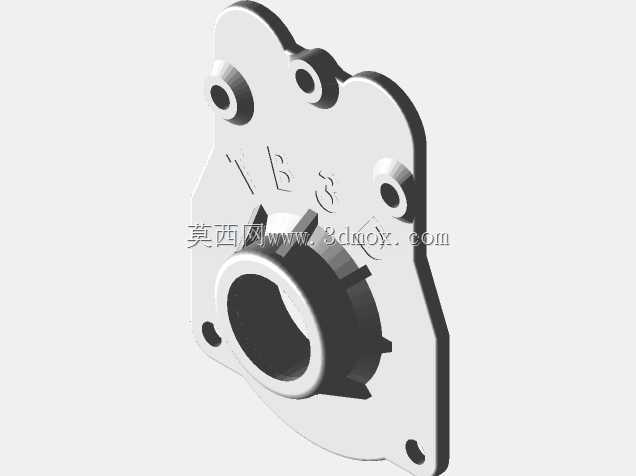

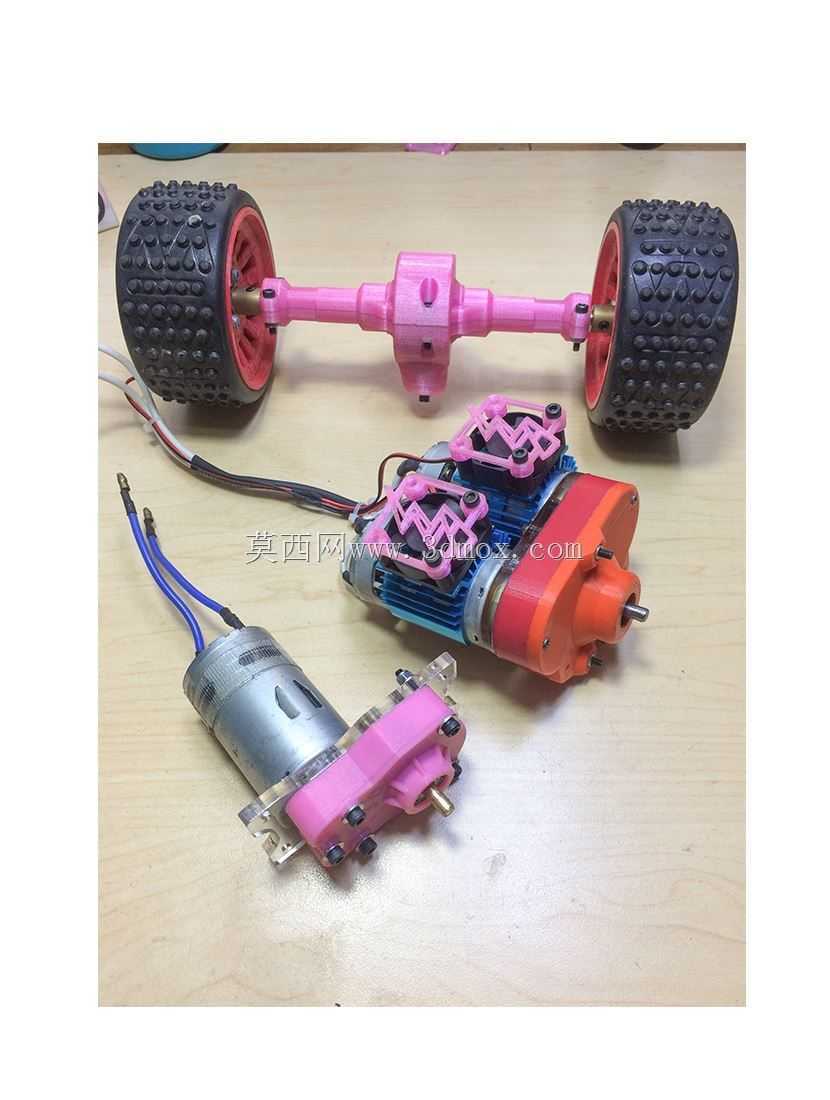

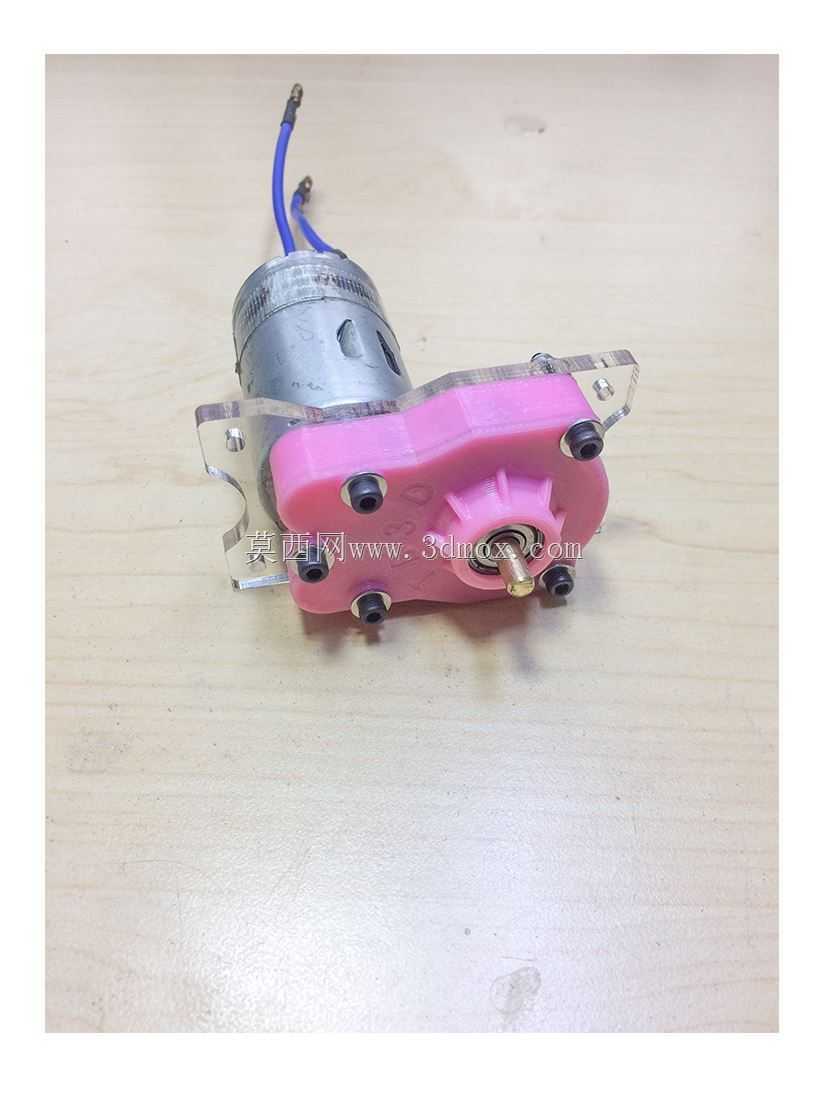

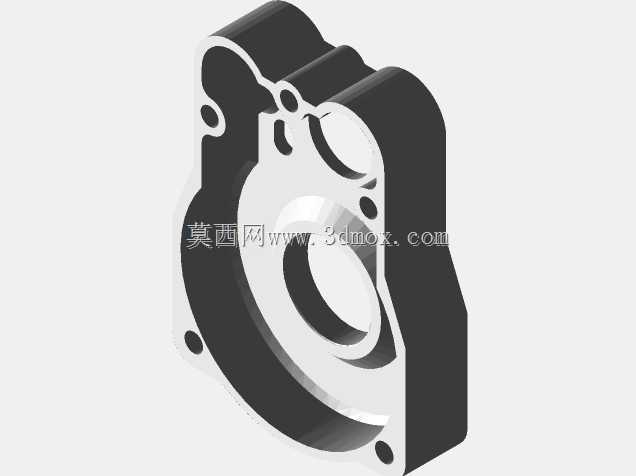

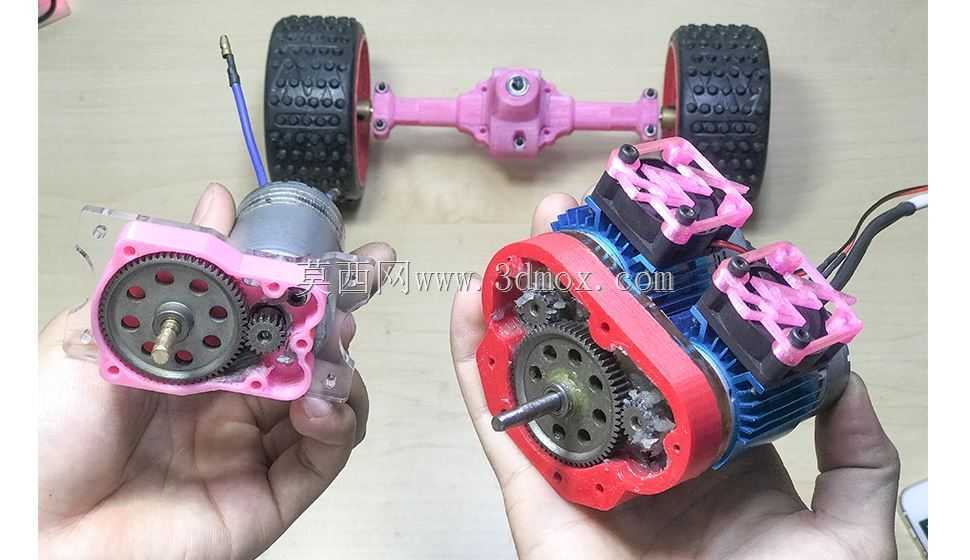

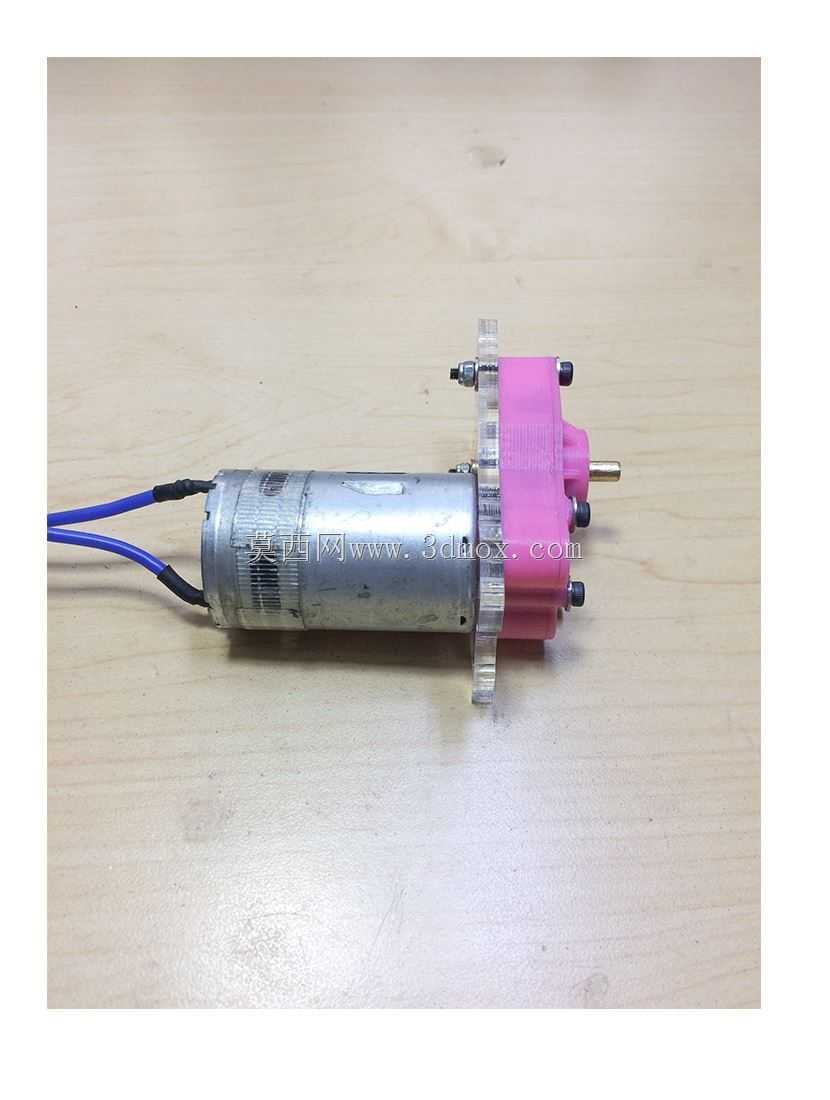

这套齿轮箱驱动结构主要面向小比例遥控模型车的动力传输场景，适配越野、攀爬类遥控车型的前后桥动力布置需求，可直接搭配对应规格的橡胶轮胎完成行走系统的动力输出。从结构设计来看，整套组件将驱动电机与减速齿轮组集成在同一壳体内，壳体采用分体式拼接结构，预留了对应螺丝孔位用于上下壳的锁紧固定，同时在输出轴位置做了轴套限位结构，避免大扭矩输出时轴体出现径向窜动。齿轮组采用多级直齿减速布局，输入端直接与电机转轴配合，通过不同齿数的齿轮啮合匹配，将电机的高转速低扭矩输出转换为低转速大扭矩的动力输出，适配模型车攀爬、越障时的扭矩需求，齿轮啮合位置预留了合理的侧隙，既保证传动顺畅，也能避免加工公差导致的卡滞问题。安装边界方面，齿轮箱壳体两侧预留了与车桥、悬挂结构连接的固定凸台，凸台上的安装孔位间距匹配常规1:10、1:12比例遥控模型车的安装尺寸，输出轴的轴径与轮胎轮毂的配合尺寸做了统一适配，不需要额外做转接结构即可完成装配。壳体外侧做了加强筋结构，在模型车发生碰撞、跌落时可以分散冲击力，避免壳体开裂，同时齿轮箱上部预留了换挡舵机的安装位，可以搭配双速换挡结构实现高低速档位的切换，兼顾平路高速行驶与低速攀爬越障的使用需求。配套的贯通式车桥结构与齿轮箱输出端直接对接，车桥两端的轴头直接安装轮胎，桥体中部的差速结构可以配合齿轮箱的动力输出，实现转向时两侧轮胎的转速差，避免轮胎打滑磨损。在实际选型使用时，需要注意电机的额定电压与遥控车电调的输出参数匹配，齿轮箱的固定螺丝需要采用对应规格的自攻螺丝，锁紧时控制扭矩避免滑牙，输出轴与轮毂配合时可以添加少量润滑脂减少磨损，齿轮组装配时需要在齿面涂抹润滑脂降低传动噪音、延长齿轮使用寿命。整套结构的设计充分考虑了模型玩家的改装需求，不同颜色的壳体采用3D打印加工即可实现快速替换，齿轮参数为标准模数，损坏后可以直接替换对应规格的标准齿轮，不需要定制特殊配件，降低了后期维护的成本。
