无人机无刷电机扭矩测试内环试验台架

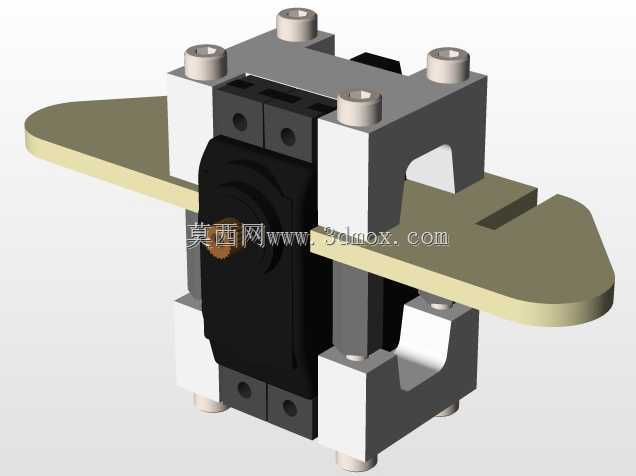

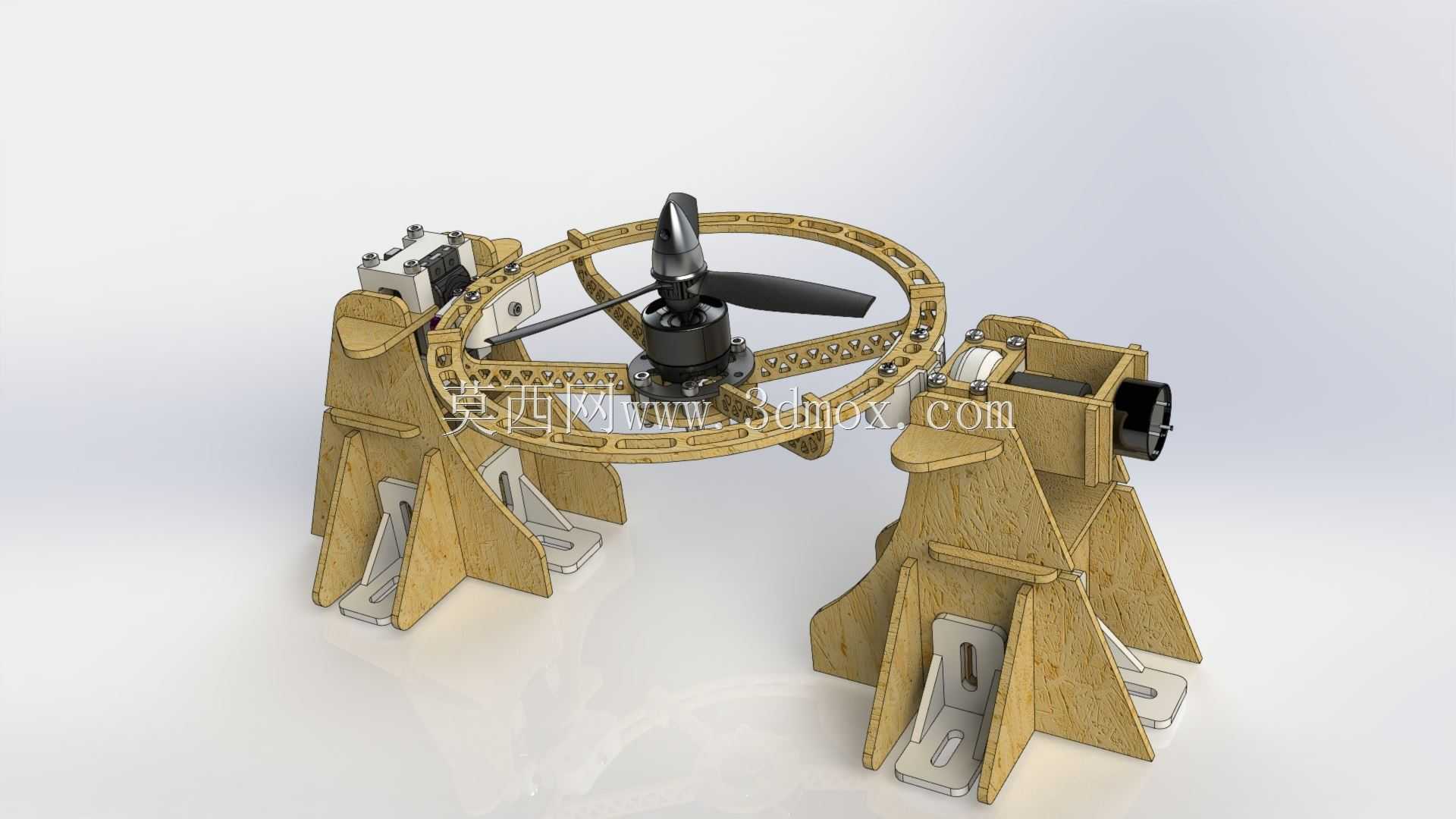

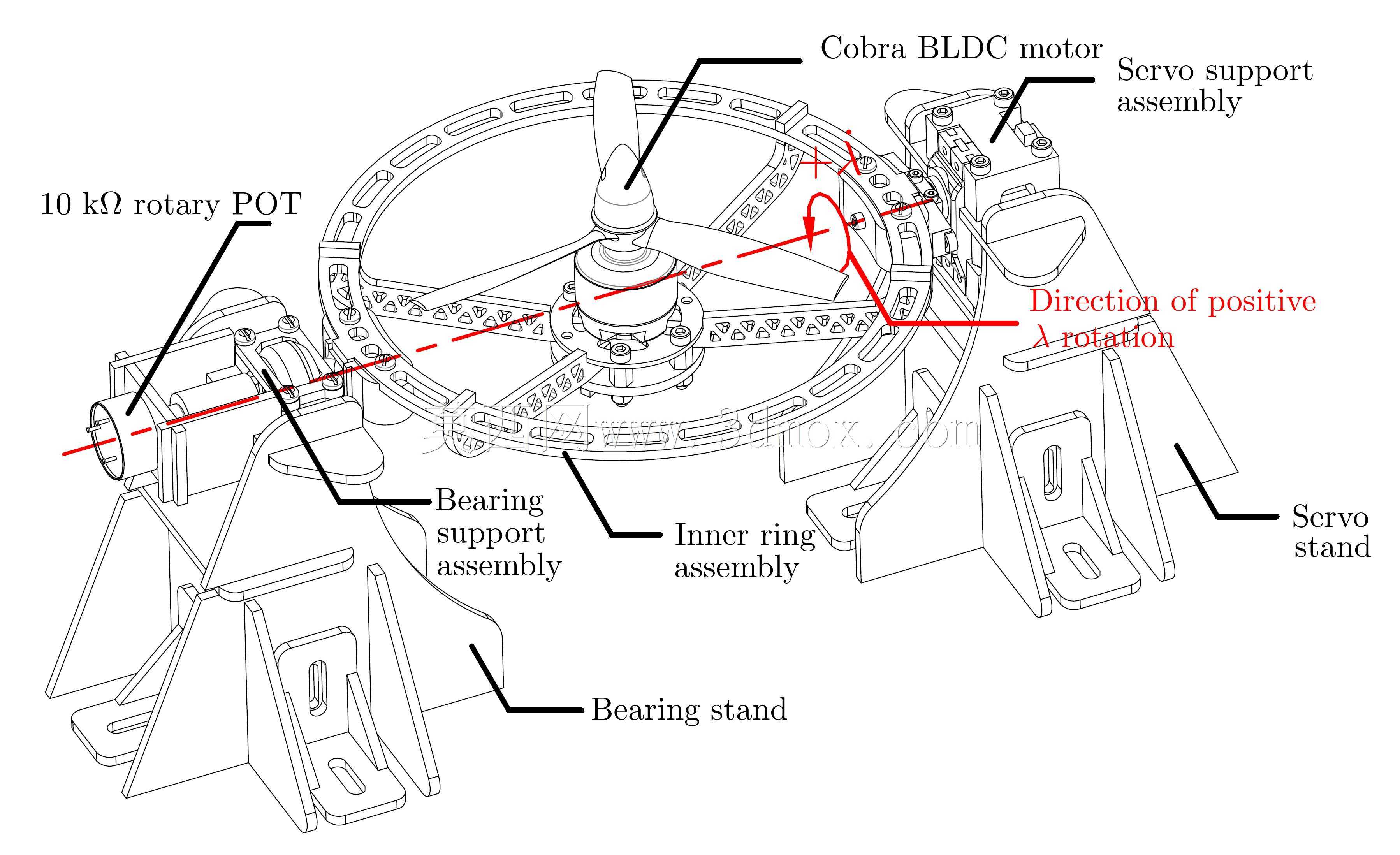

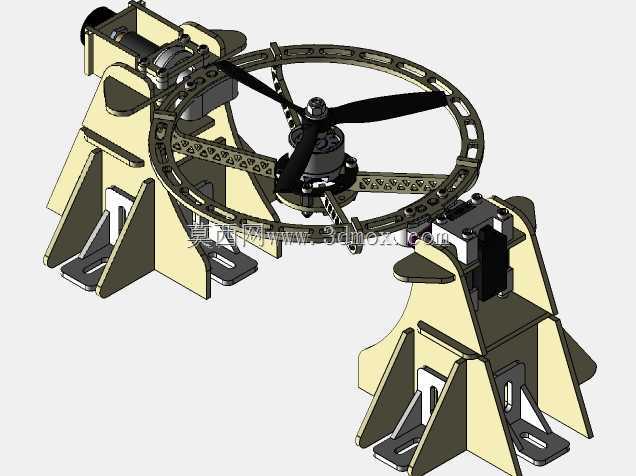

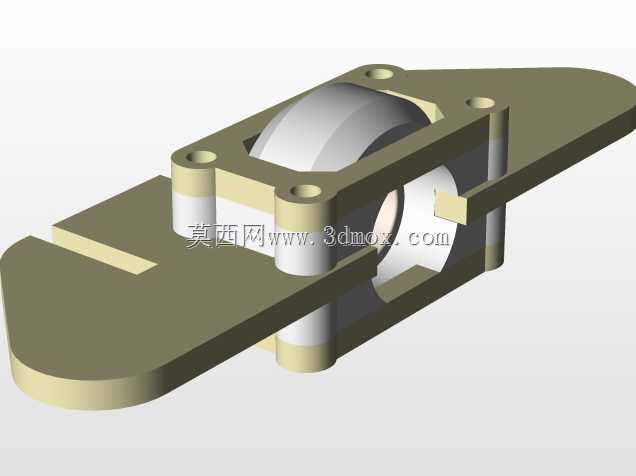

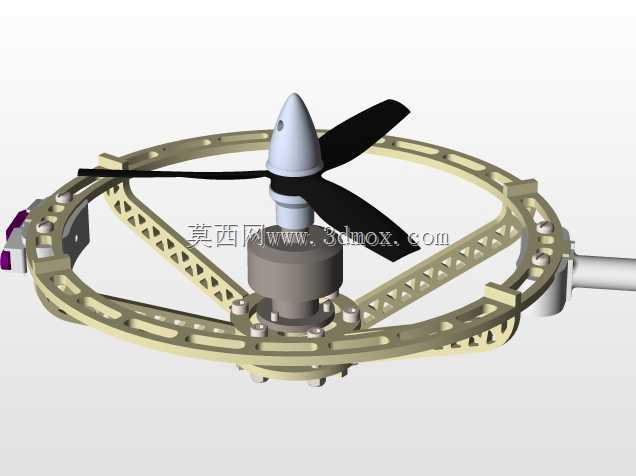

这套试验台架主要面向小型动力系统的阶跃测试场景搭建，核心服务于内环旋转模块的传递函数估计工作，在完成基础传递函数标定后，同一台架可直接切换用于扭矩响应测试，无需重新搭建装夹基准，能大幅缩减动力系统性能验证的准备周期。台架采用双侧支撑的环形内环结构，环形架体预留多组等距安装孔位，可适配不同轴距规格的动力装夹需求，支撑脚采用三角稳定构型，底部开有长条形安装腰孔，可直接固定在通用光学平台或木质试验台面上，安装时需保证环形架的回转中心与两侧支撑座的铰接轴同轴度误差控制在0.1mm以内，避免测试过程中出现附加弯矩干扰扭矩采集精度。台架中心位置可装夹待测试的小型无刷直流电机，配套的电子调速器可直接固定在环形架的预留安装位，缩短动力线走线长度，减少线路阻抗对动力输出测试的干扰，两侧支撑座内置铰接轴承，可带动环形架完成±45°范围内的倾角调整，模拟不同倾斜姿态下的动力输出特性，侧方安装的伺服电机可精准控制内环的倾角切换速度，切换响应延迟控制在毫秒级，满足阶跃测试的动态响应要求。在实际测试作业中，该台架可完成无刷电机从怠速到满油门的全段输出特性标定，搭配扭矩传感器可采集不同转速、不同倾斜角度下的电机输出扭矩、转速波动、电流消耗等核心参数，为动力系统的控制算法调校提供实测数据支撑。架体主体采用层压木质板材切割拼装，拼接位置采用金属角码加固，在保证结构刚度满足测试要求的前提下，大幅降低台架自身重量，同时木质材料的阻尼特性可吸收电机高速运转产生的高频振动，减少振动传递到支撑面引发的共振，避免振动干扰测试传感器的采集精度。台架的装夹接口采用模块化设计，更换不同规格的电机安装座即可适配不同尺寸的外转子无刷电机，无需对主体架体进行二次加工，适配从22系列到28系列的常用小型无刷电机，覆盖航模、小型无人机动力测试的主流需求。测试时需注意将螺旋桨的旋转平面与环形架的中心平面重合，避免产生不平衡拉力导致架体受力偏移，每次更换测试电机后需重新校准内环的静平衡，消除电机自重对扭矩测试结果的零点偏移影响。
