垂直驱动单块可调方向整体式舵结构

项目分类:3D模型 发布时间:2021-08-09 ID:225650
  • 垂直驱动单块可调方向整体式舵结构
  • 垂直驱动单块可调方向整体式舵结构
  • 垂直驱动单块可调方向整体式舵结构
  • 垂直驱动单块可调方向整体式舵结构
  • 垂直驱动单块可调方向整体式舵结构
  • 垂直驱动单块可调方向整体式舵结构
  • 垂直驱动单块可调方向整体式舵结构
  • 垂直驱动单块可调方向整体式舵结构
  • 垂直驱动单块可调方向整体式舵结构
  • 垂直驱动单块可调方向整体式舵结构

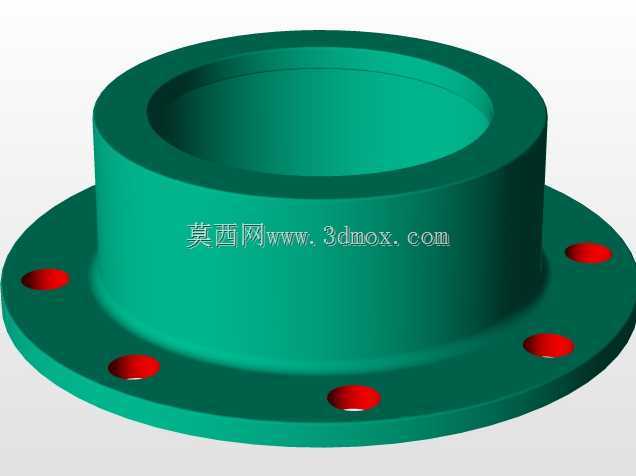

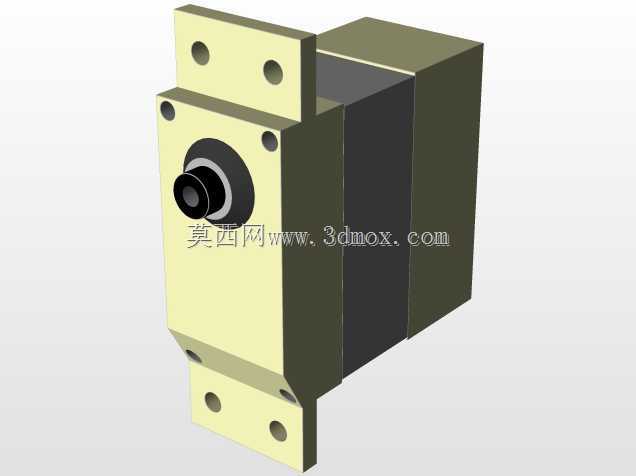

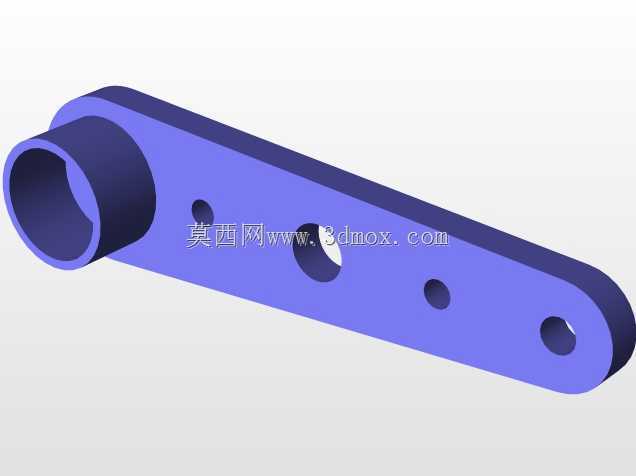

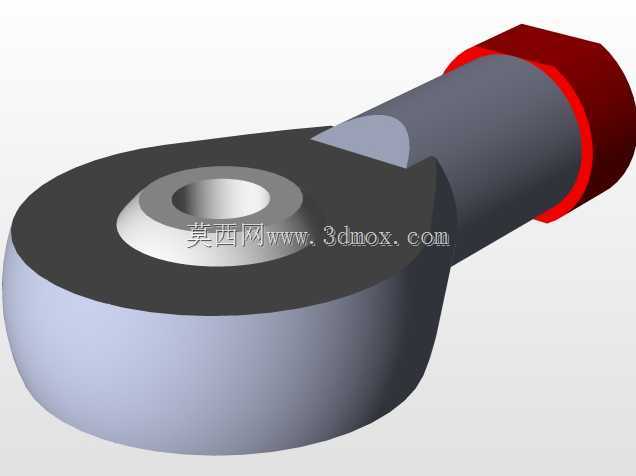

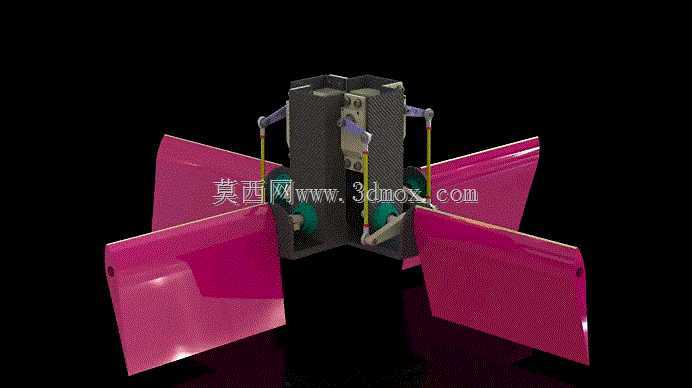

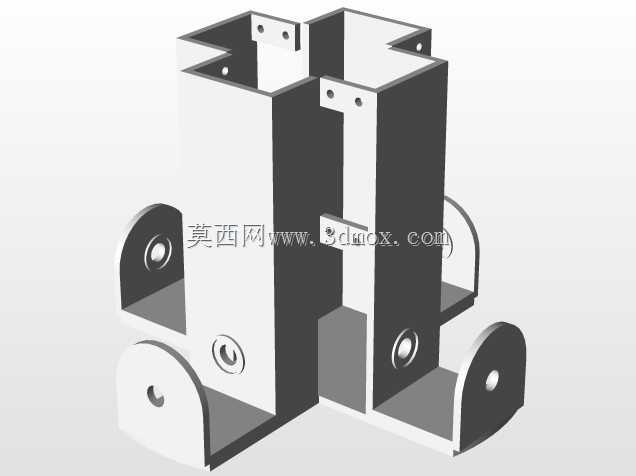

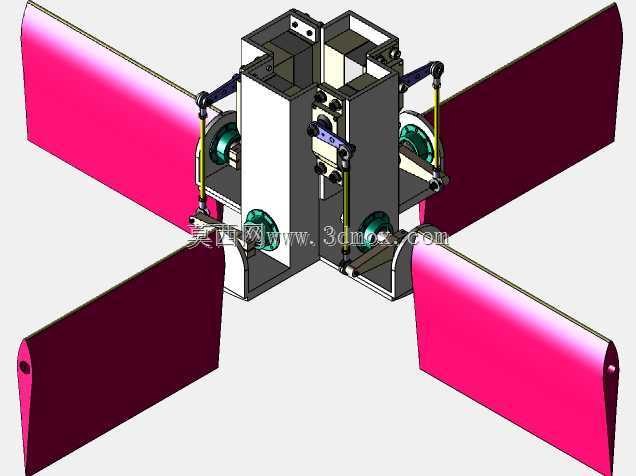

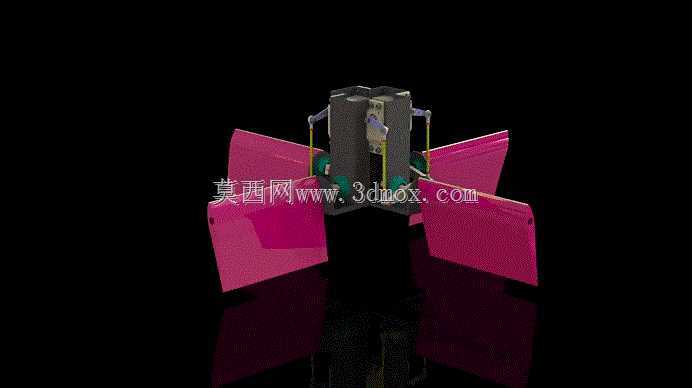

这类垂直运动单块方向舵结构,多应用于小型潜航器、水下探测设备或是特种水面作业载具的航向控制环节,区别于传统铰接式舵面的摆动驱动逻辑,这套结构采用垂向直线运动带动舵面完成角度偏转,在狭窄安装空间内的适配性更强。从实际使用场景来看,常规舵机需要预留舵轴周向的摆动空间,还要布置摇臂、连杆的转动避让区域,对于内部舱室空间紧凑的小型水下设备而言,这类垂向驱动的舵结构可以将驱动组件集中布置在舵体中心的竖向舱段内,四个舵叶沿中心基体周向均匀分布,每个舵面的偏转动作都由中心垂向运动的传动组件同步带动,不需要为每个舵面单独配置独立的驱动舵机,既缩减了整体安装占用的空间,也降低了多舵机同步控制的调试难度。设计过程中首先要考虑舵叶的水动力效率,单片舵叶采用大展弦比的梯形截面,边缘做了导圆处理减少航行时的紊流阻力,舵叶与中心基体的连接位置采用短轴铰接,铰接点的位置刻意偏离舵叶的形心,这样中心垂向传动件上下动作时,通过连杆带动舵叶绕铰接轴偏转,传动过程中连杆的受力方向始终沿杆身轴向,减少了侧向弯矩带来的传动卡滞风险。安装边界方面,中心基体为正四边形截面的柱状结构,四个安装面分别对应一组舵叶的铰接支座,整体外接圆直径可以根据载具的尾部舱段内径做适配调整,垂向驱动组件的行程直接决定了舵叶的最大偏转角度,常规工况下将舵叶最大偏角控制在正负30度区间,既可以满足航向调整的力矩需求,也能避免大角度偏转下舵叶根部出现应力集中。结构细节上,驱动连杆与舵叶、中心垂向滑块的连接位置都采用了自润滑关节轴承,能够抵消安装过程中的少量同轴度误差,也能适应水下工况下的小幅振动冲击,舵叶根部与中心基体的缝隙处预留了密封件安装槽,可根据使用水深配置对应的密封圈,避免外部水体进入中心传动舱室侵蚀内部构件。实际选型时,需要结合载具的航行速度调整舵叶的厚度与加强筋布局,高速工况下在舵叶背面布置纵向加强筋提升结构刚度,低速大载荷工况则适当增加舵叶面积来提升转向力矩,整套结构的传动逻辑简单可靠,维护时只需要拆开中心基体的侧盖即可检查内部传动组件的磨损情况,不需要整体拆卸舵叶,大幅降低了日常运维的工作量。
