火箭发动机管路连接固定支架结构

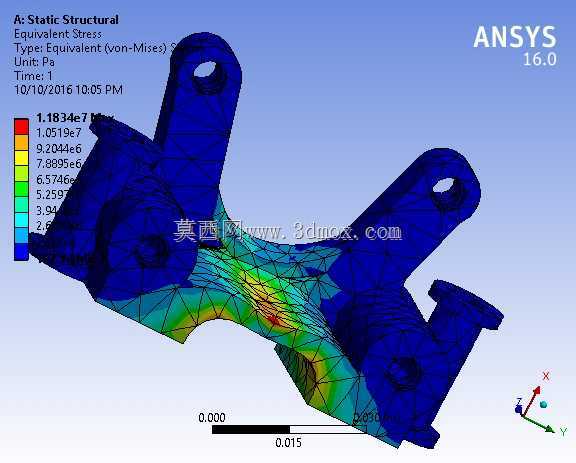

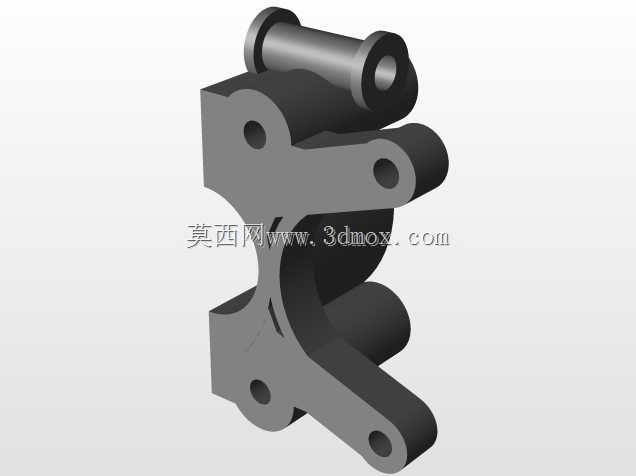

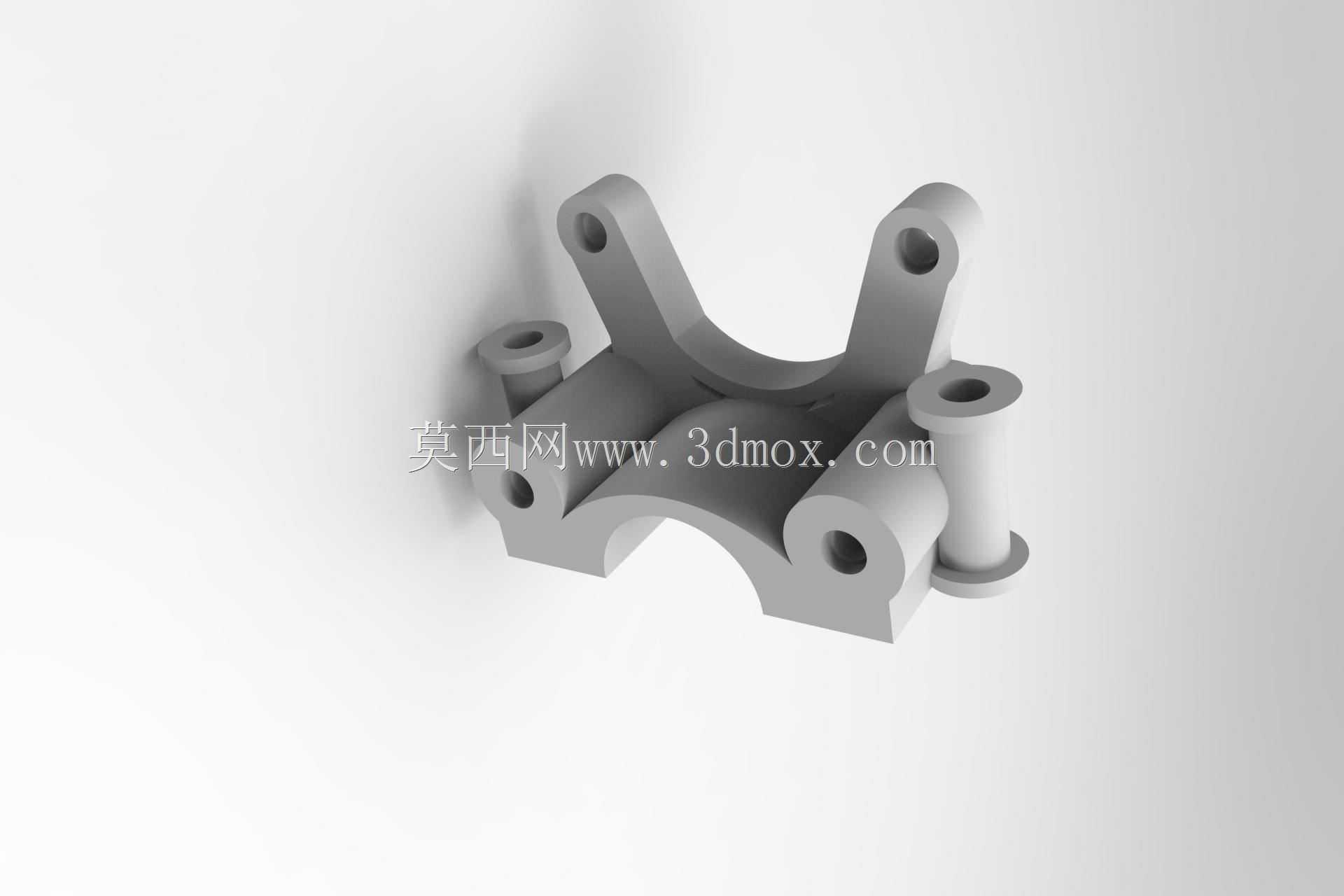

该构件属于航天动力系统管路配套的支撑固定类零件，主要应用于液体火箭发动机的外围管路布局场景，承担多根不同通径流体管路的定位、夹持与载荷传递作用，在发动机工作过程中，可抵消管路内流体脉动带来的振动载荷，避免管路因共振出现疲劳开裂，同时约束管路在飞行过载下的位移量，保证各管路接口的密封可靠性。从结构设计来看，零件采用对称式布局，上部两个带通孔的支耳用于与发动机主承力壁面通过螺栓铰接，预留的铰接间隙可补偿发动机工作时的热变形量，避免热应力集中导致的结构失效；下部四个不同高度的带孔凸台分别对应不同走向的管路安装位，每个凸台的内孔尺寸与对应管路的卡套接头外径匹配，凸台端面的平面度公差控制在0.02mm以内，保证卡套安装后的密封面贴合度。中间的弧形避让槽是设计中的关键细节，其曲率半径完全匹配发动机主燃料管路的外壁轮廓，安装后可紧贴主管路外壁，既可以分担主管路的部分径向载荷，也能避免支架与主管路之间出现装配干涉。零件的整体壁厚采用渐变式设计，承力集中的支耳根部厚度达到8mm，向凸台位置逐步过渡到4mm，在保证结构强度满足120g过载冲击要求的前提下，尽可能降低零件自身重量，符合航天产品轻量化的设计原则。安装边界方面，两个上部支耳的孔中心距为62mm，安装后零件整体突出主壁面的高度为38mm，下部凸台的安装孔位分别对应X、Y轴方向±15°的管路走向，可覆盖该区域内3组燃料管路、2组控制气路的固定需求。建模过程中对所有锐边均做了R0.5的倒角处理，既避免加工过程中出现应力裂纹，也防止安装时划伤操作人员或管路外层防护层，各安装孔的同轴度、位置度公差均按照航天行业标准中的IT7级精度设定，可直接用于后续的数控加工编程与装配模拟。
