磁吸可调角度模型喷涂夹持支架

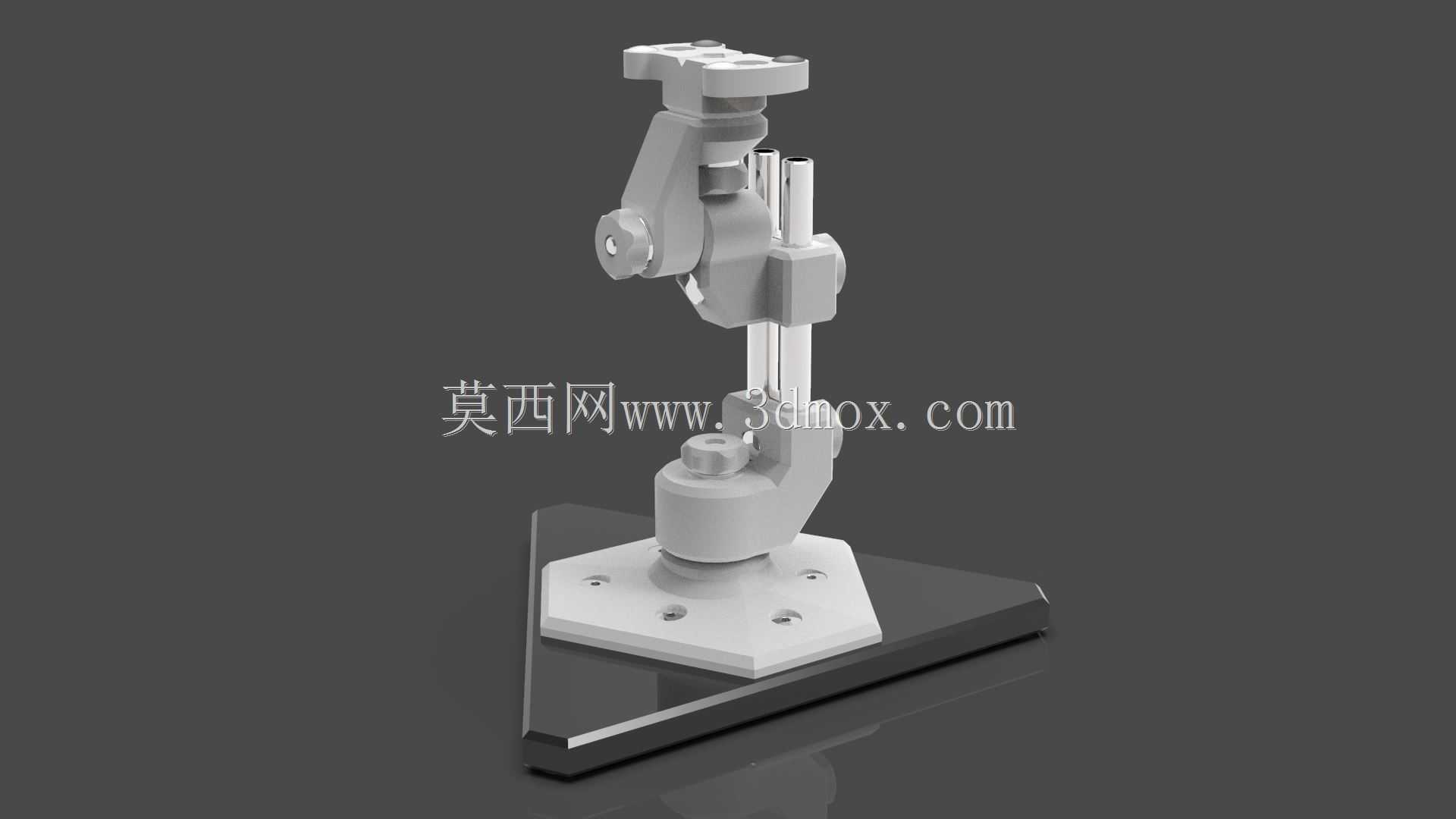

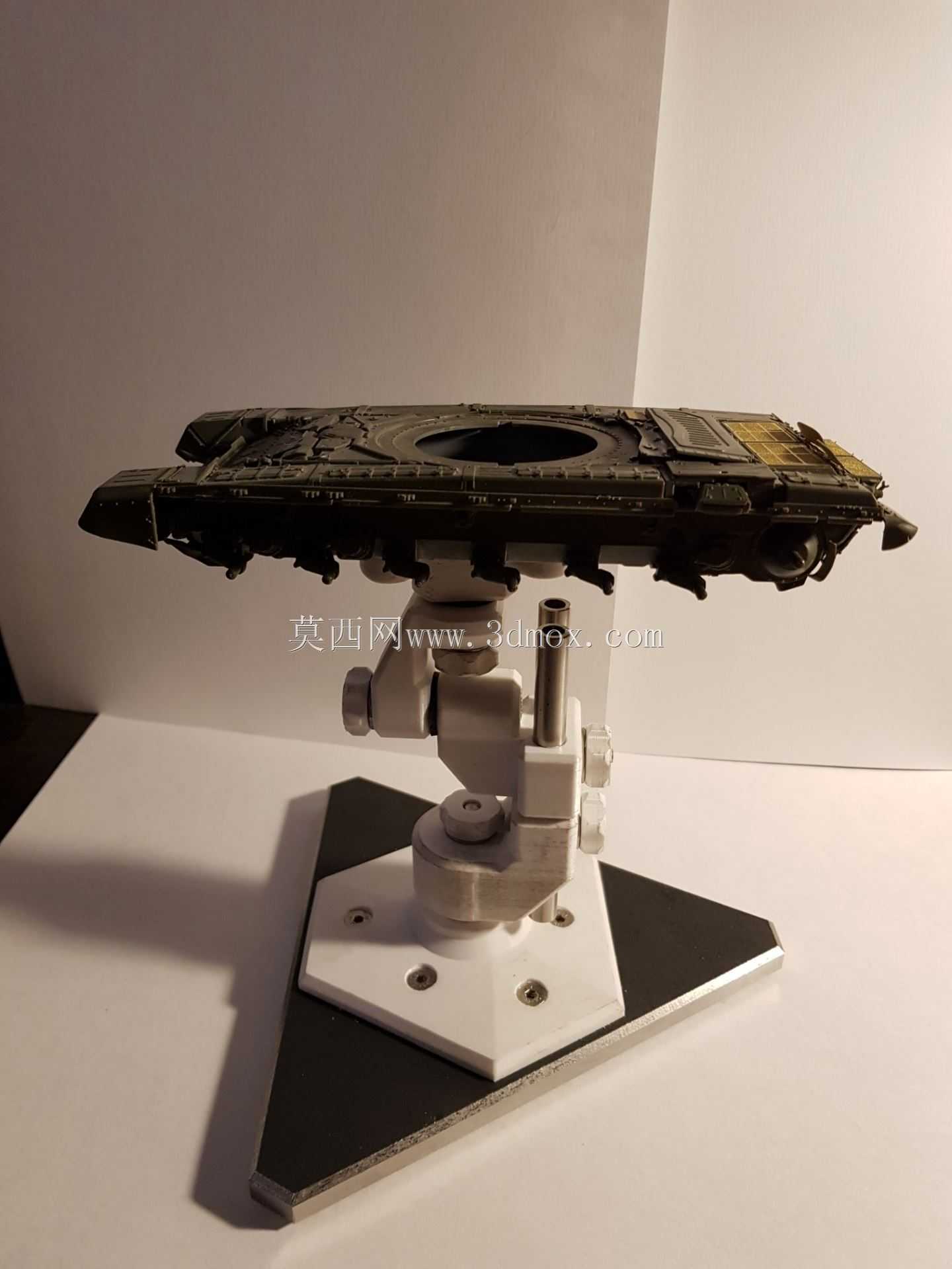

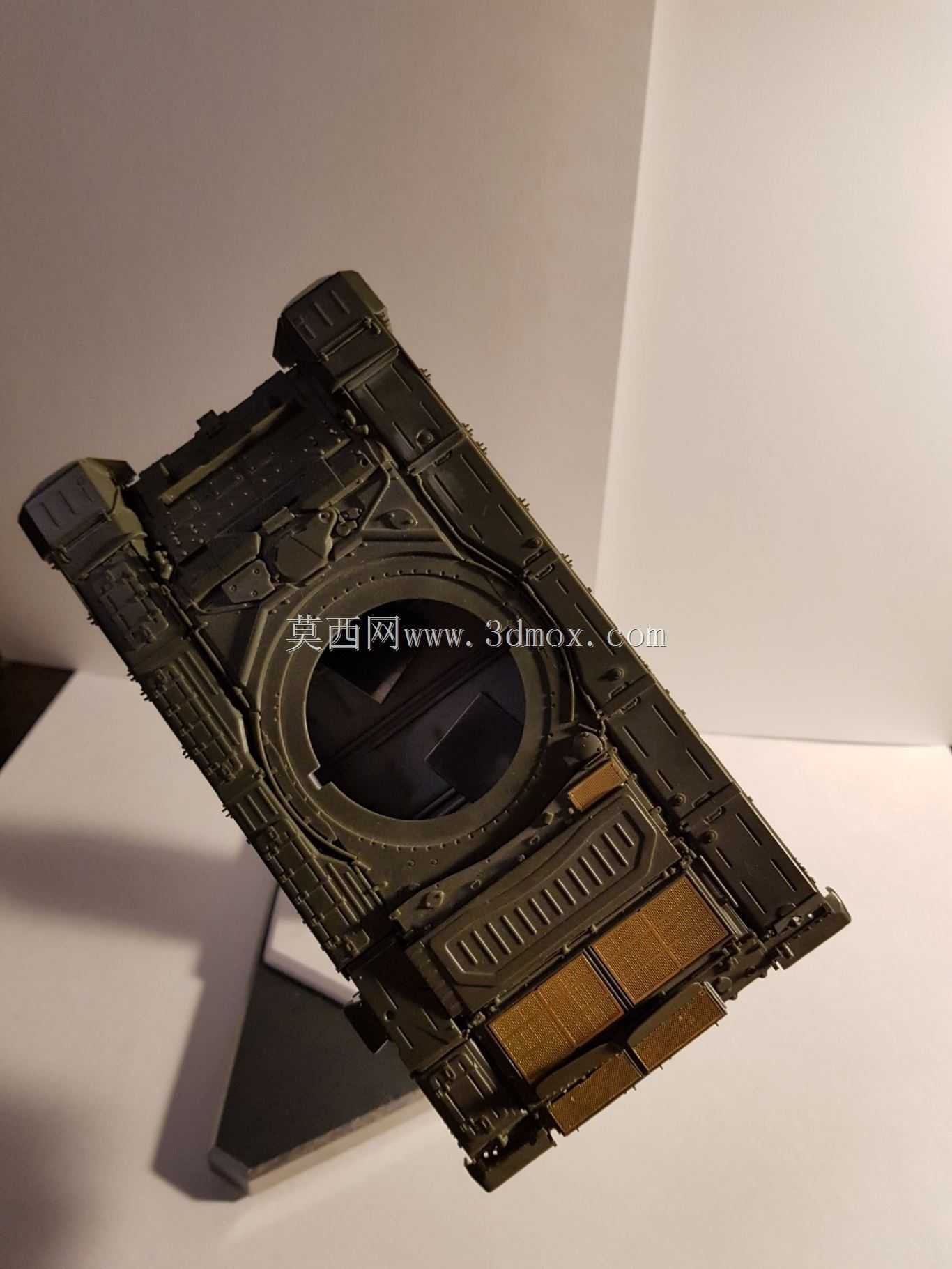

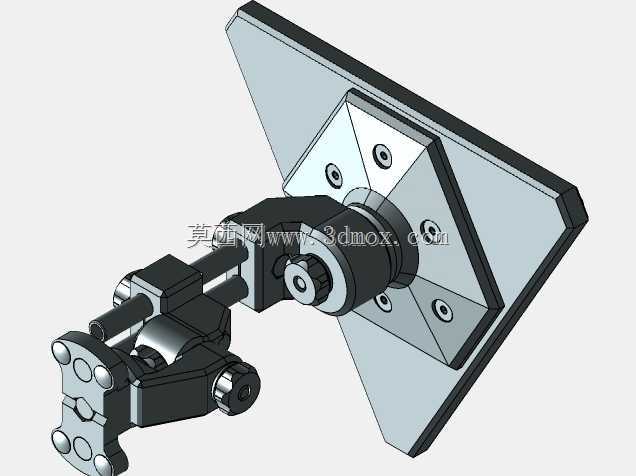

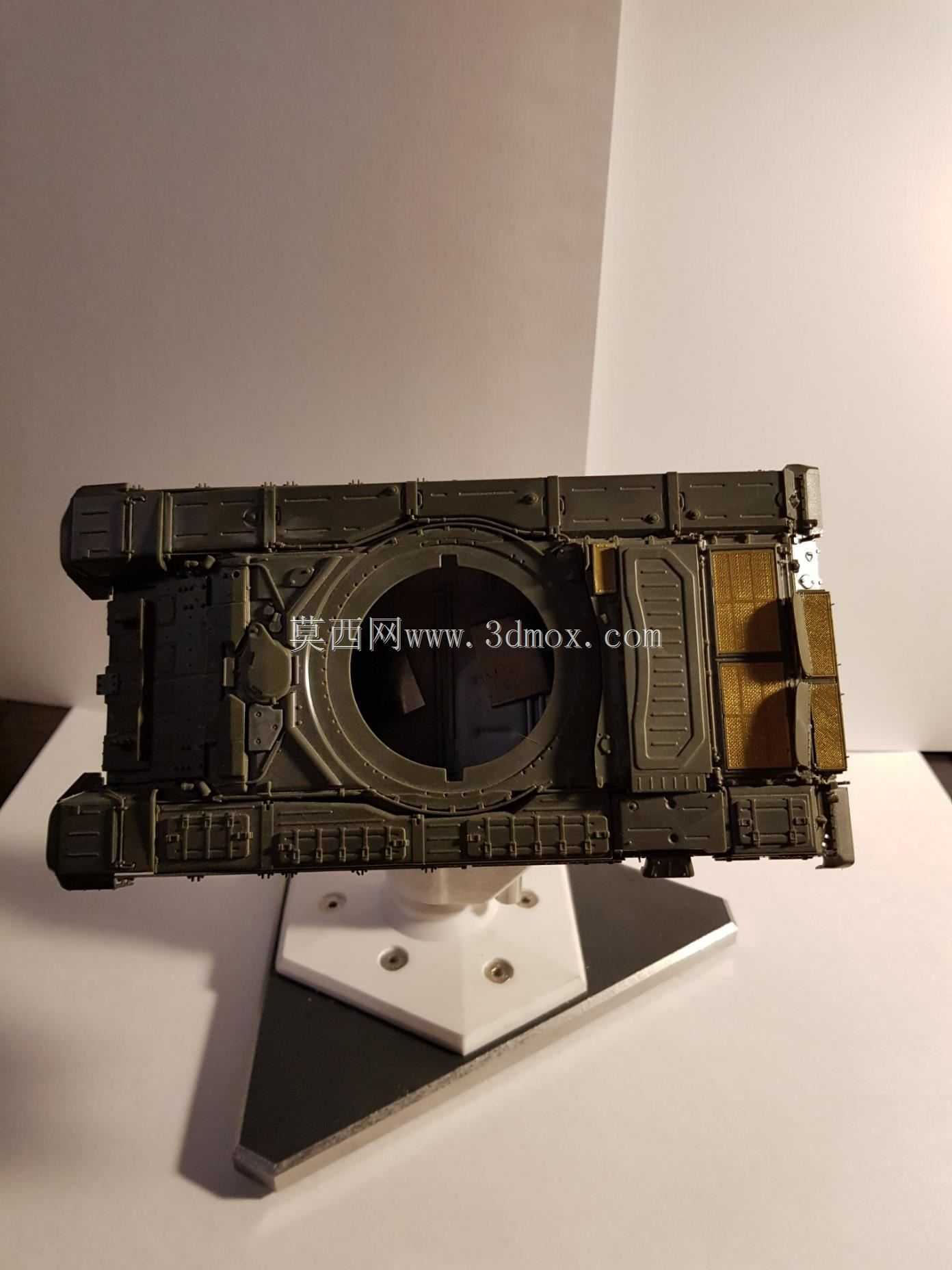

这款夹持支架主要面向模型制作、小尺寸工件表面处理场景使用，日常作业中可承担车模、航模、小型工业样件喷涂工序的工件固定需求，替代传统手持或者简易垫块支撑的作业方式，避免喷涂过程中工件移位、手指触碰漆面造成的瑕疵。支架整体采用立式单臂支撑结构，底部为三角形铣削钢板底座，三角形构型天然具备更高的支撑稳定性，底座预留多个沉头安装孔，既可以直接放置在工作台面依靠自重实现稳定放置，也可以通过螺栓穿过安装孔将底座锁紧在工作台或者专用喷涂工位架上，适配不同作业场景的固定需求，底座边缘做了倒角处理，避免锐边划伤操作人员或者作业台面。支架的角度调节依靠内置的两块强磁组件实现，区别于传统螺纹锁紧、棘轮卡位的调节结构，磁吸式的角度调节没有档位限制，操作人员可以根据喷涂作业的视角需求、漆面覆盖需求，将上部夹持头调整到任意倾斜角度，调整到位后依靠磁体的吸附力即可实现位置锁定，不会出现作业过程中角度滑移的问题，相比传统锁紧结构调节效率更高，也不存在螺纹磨损、棘轮齿崩缺导致的锁紧失效问题。上部夹持头采用通用型接口设计，可适配不同尺寸的模型夹持配件，既可以夹持小比例的战车、飞机模型机身，也可以通过更换夹头适配小型工业零件的表面处理作业。支架的立柱部分采用光轴加滑动锁紧结构，可根据工件尺寸调整夹持头的整体高度，调整范围覆盖常规小尺寸模型的作业需求，避免工件过低导致喷涂时漆雾反弹污染工件底部，或是过高导致支架重心偏移失稳。结构件部分采用3D打印工艺制作的非磁性不锈钢材质紧固件，不会干扰磁吸组件的磁路，保证锁紧力稳定，同时非磁性材质也不会吸附喷涂过程中飘散的金属漆颗粒，长期使用后不会因为漆粒堆积影响调节顺畅度。底座的铣削钢板经过平面度处理，放置在工作台面时不会出现翘曲晃动，即使不做螺栓固定，在常规喷涂作业的气流吹拂下也不会出现移位。在实际喷涂作业中，操作人员可先将待处理工件固定在夹持头上，调整到合适的倾斜角度与高度后，即可对工件各个面进行均匀喷涂，无需反复触碰工件调整位置，待漆面干燥后再取下工件，可大幅降低漆面被碰坏的概率，同时也能减少操作人员手部接触漆雾的时长，提升作业安全性。
