NASA宇航局立体标识造型结构设计

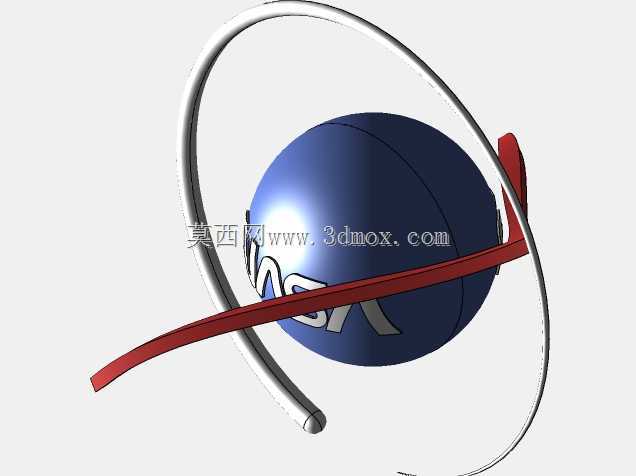

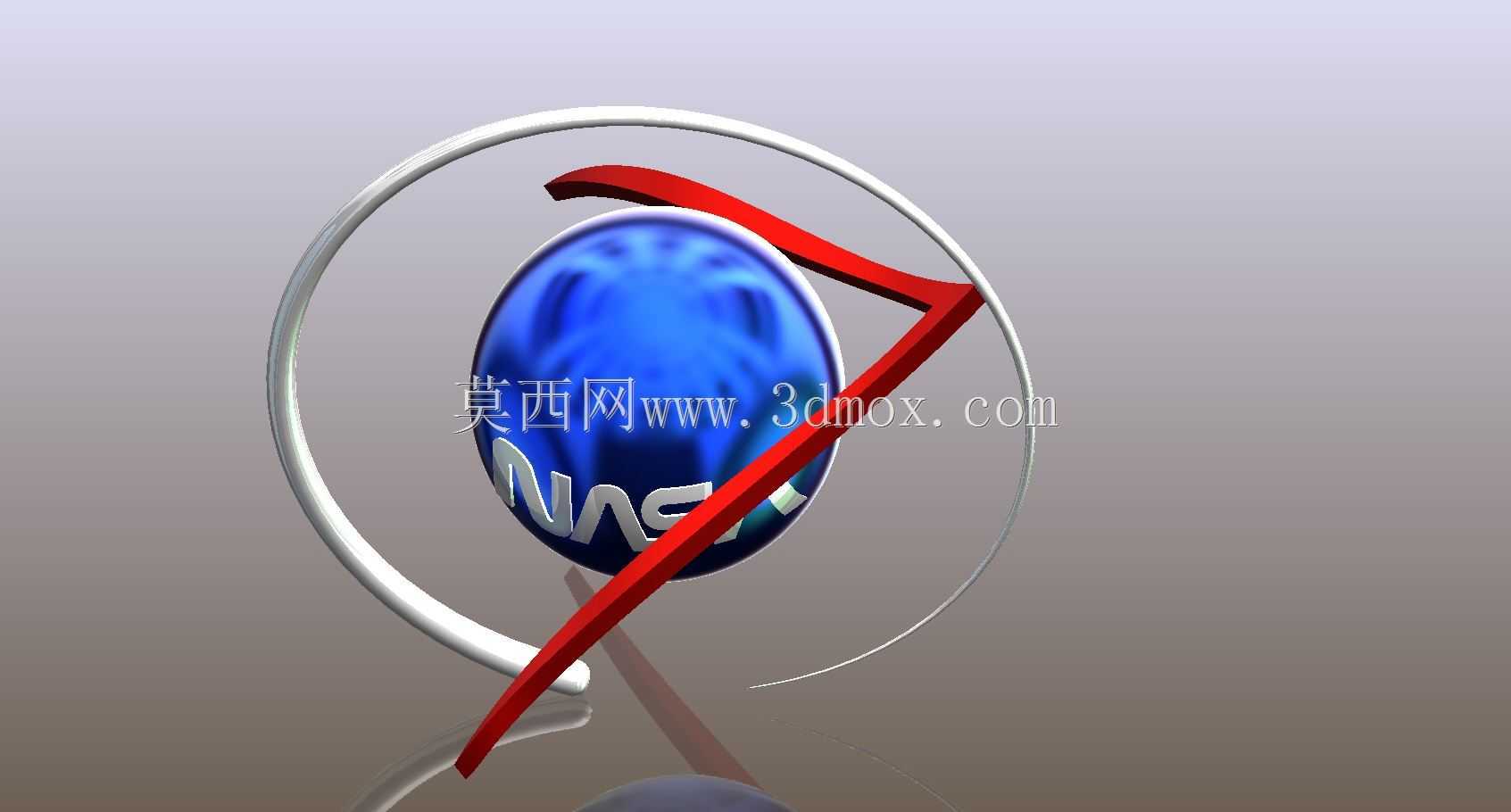

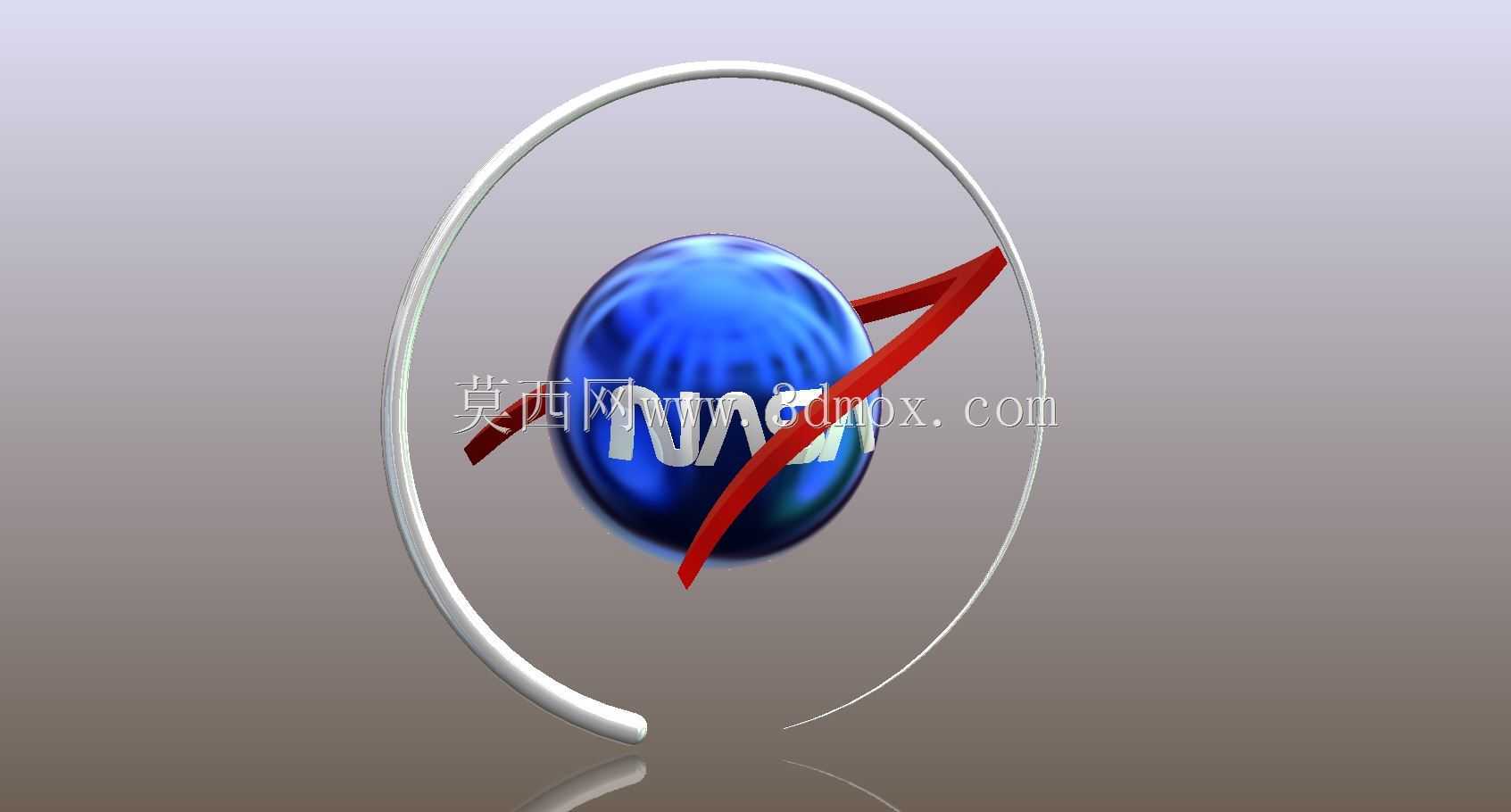

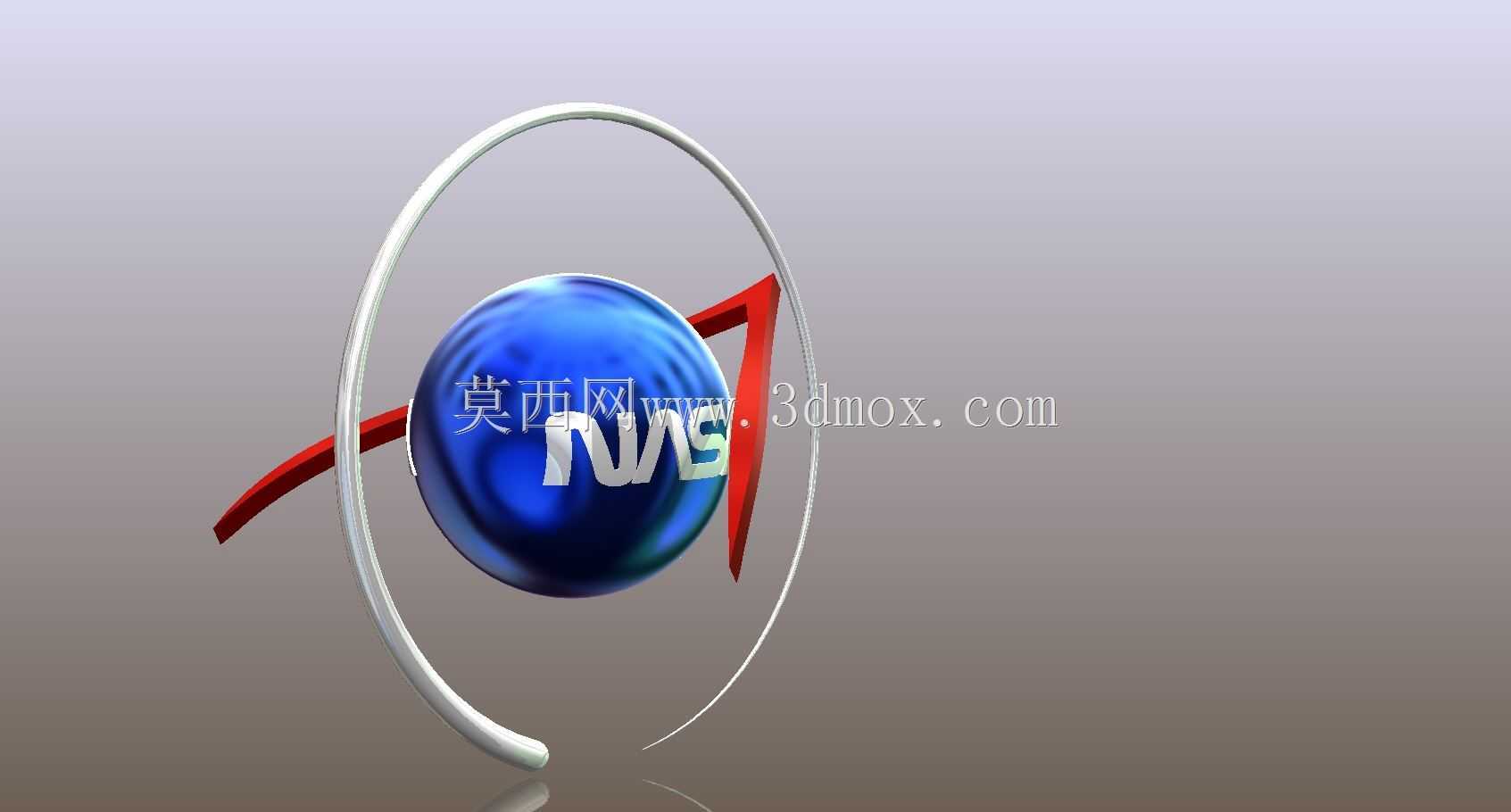

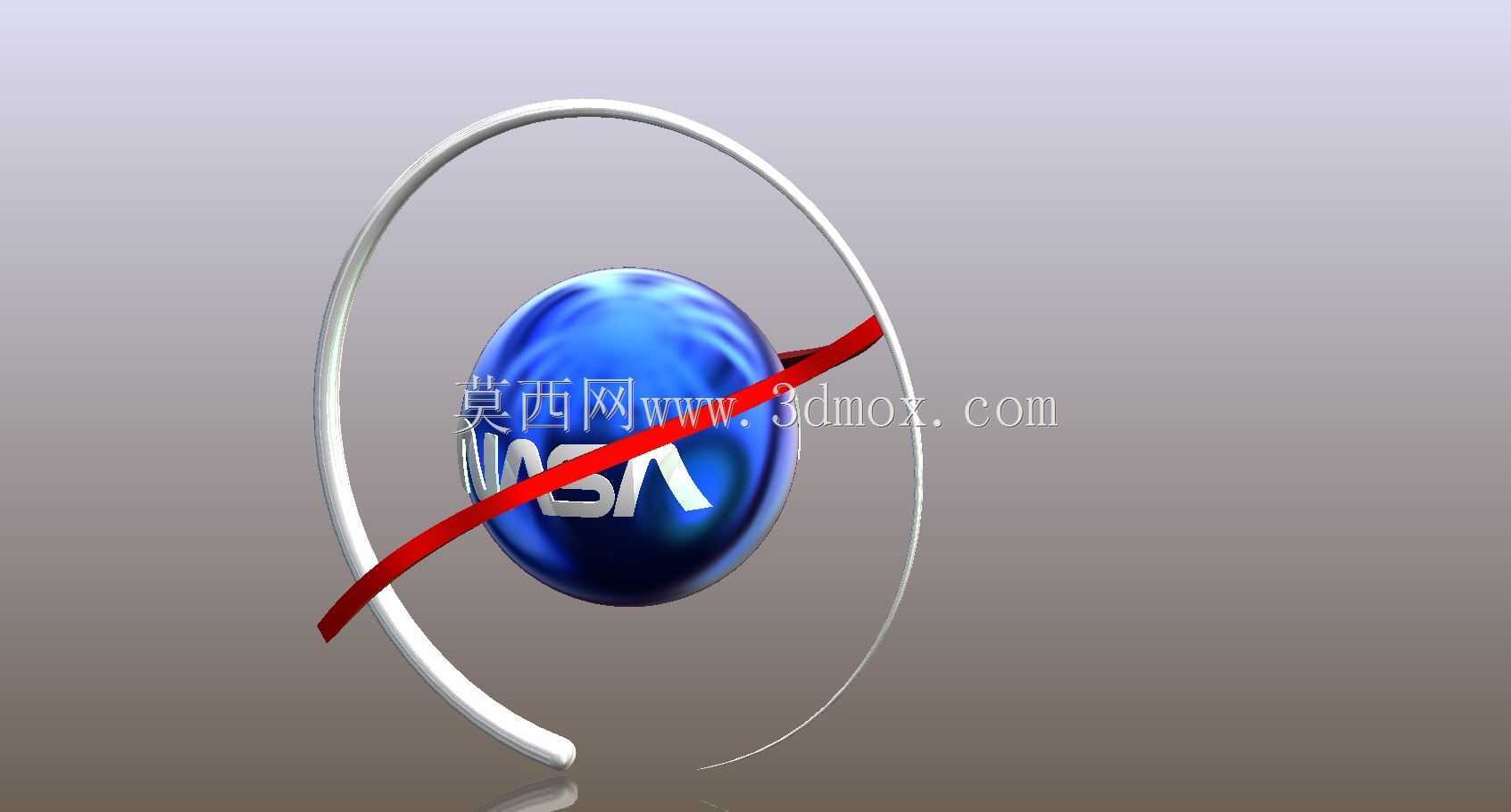

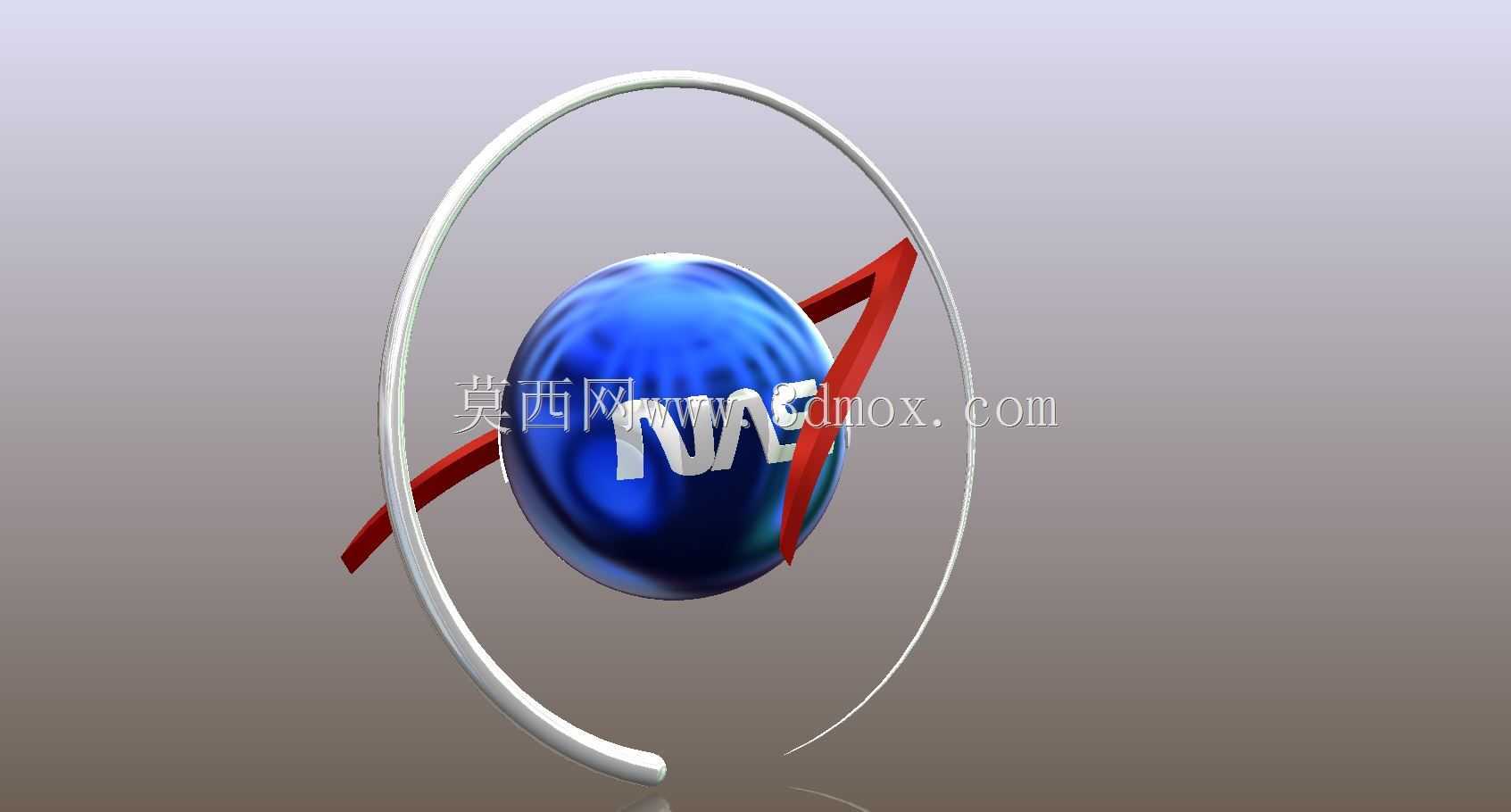

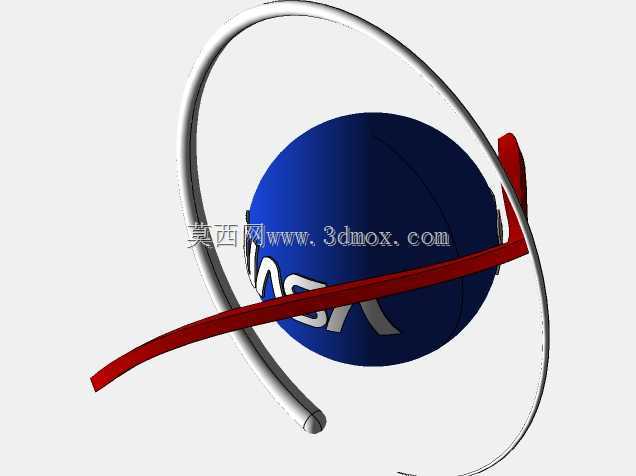

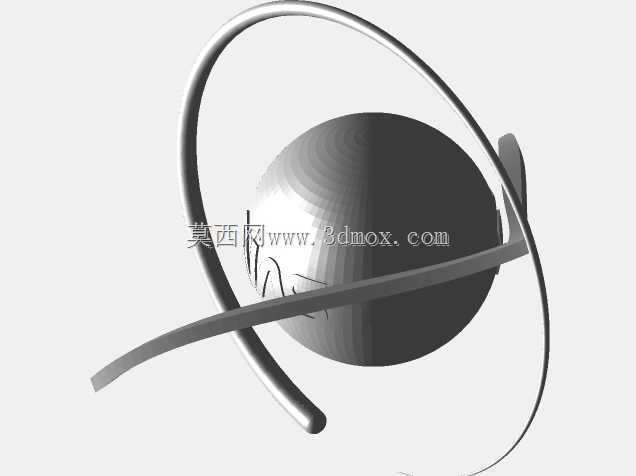

该立体标识造型主要应用于航天主题展馆展陈布置、航天科普教育基地场景装饰、航天相关企业品牌形象展示区域，也可作为航天主题文创产品开发的基础结构原型，适配桌面摆件、墙面嵌入式装饰、活动主题装置等多种落地场景。从结构设计逻辑来看，整体造型拆分三个核心组成部分：中心蓝色椭球主体、环绕椭球的银色环形轨道、斜跨椭球表面的红色矢量标识条，各部件之间采用定位止口配合，装配时可通过椭球表面预设的卡槽实现环形件与红色饰条的精准对位，避免安装错位导致的标识形态失真。外形设计上，中心椭球采用长短轴比例1.2:1的回转椭球面，表面做高光曲面处理，还原标识原有的蓝色球体视觉质感，曲面曲率连续过渡无锐边，加工时可通过五轴铣削或3D打印一次成型，减少后续表面处理工作量。外围银色环形件为非闭合圆弧结构，开口角度设置为15度，环体截面为直径4mm的圆形截面，环体与中心椭球的最小间隙控制在2mm，既保证视觉上的环绕层次感，又避免间隙过小导致装配时出现剐蹭蹭伤表面涂层的问题。斜跨的红色标识条采用等宽12mm的扁平带状结构，带体边缘做R0.8mm的圆角倒钝处理，贴合椭球表面的弧度做随形设计，保证带体与椭球面的贴合间隙不超过0.3mm，无悬空翘边问题，安装时可通过背胶或嵌入式卡接的方式与椭球主体固定。安装边界方面，该造型整体外接圆直径为180mm，整体厚度方向最大尺寸为65mm，作为桌面摆件使用时，底部可配套直径60mm的圆形安装底座，底座与环形件的下端点通过M3螺纹孔连接，保证放置时的重心稳定，倾斜15度范围内不会出现倾倒问题；作为墙面装饰使用时，可在椭球背部预设挂装孔位，孔位中心距造型重心垂直距离控制在10mm以内，保证挂装后整体平整无歪斜。设计过程中针对各部件的分件做了优化，将所有曲面的拔模斜度控制在1.5度以上，若采用注塑工艺批量生产，可直接实现免打磨脱模，若采用光敏树脂3D打印制作手板，支撑结构可全部设置在部件非外观面，减少后期打磨的工作量，保证外观面的光洁度。各部件的配色分区明确，蓝色球体、银色环体、红色饰条三个部分的分界清晰，无曲面交叠导致的分色困难问题，后续做表面喷涂处理时可通过简单的遮蔽工装实现分色作业，不需要复杂的多色套印工艺。
