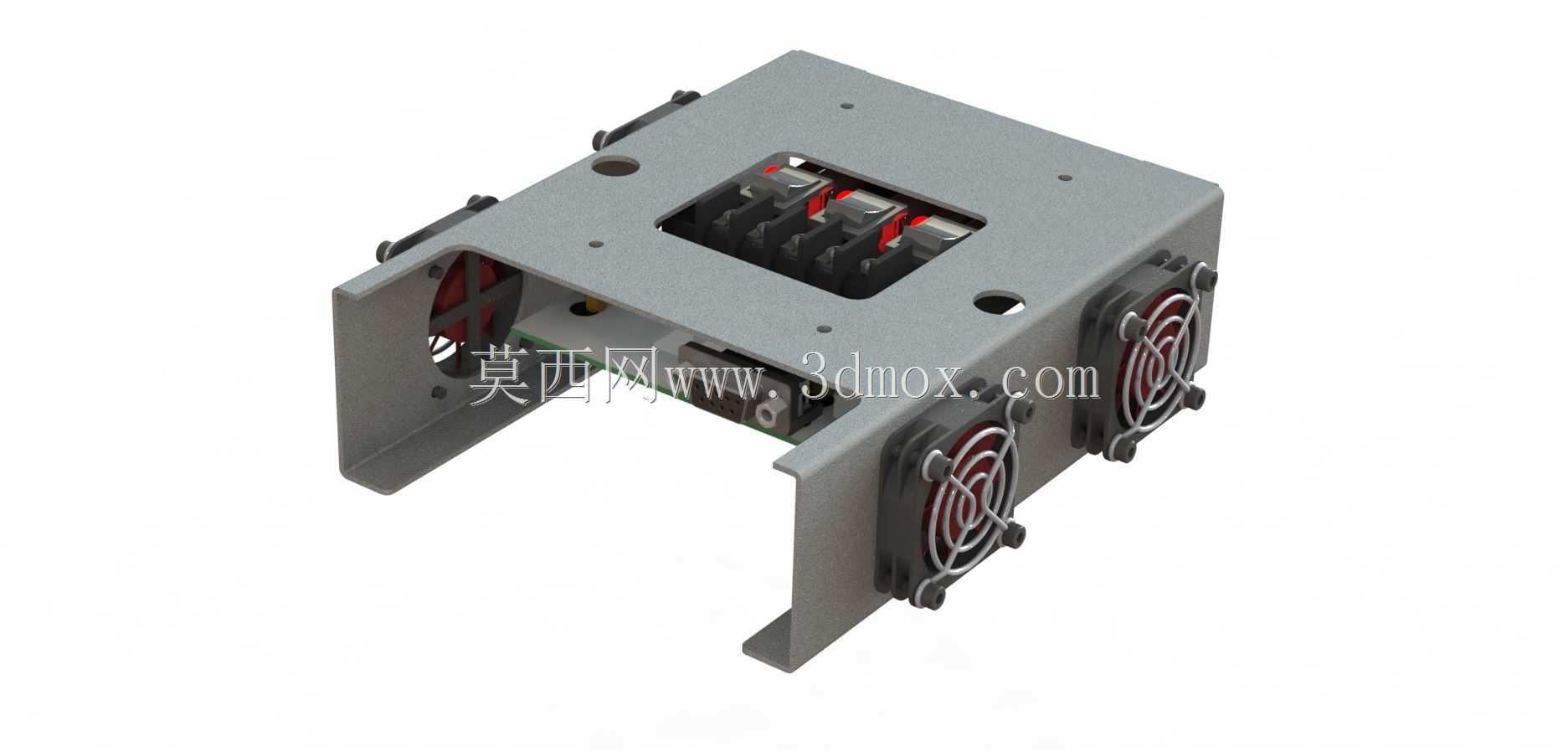

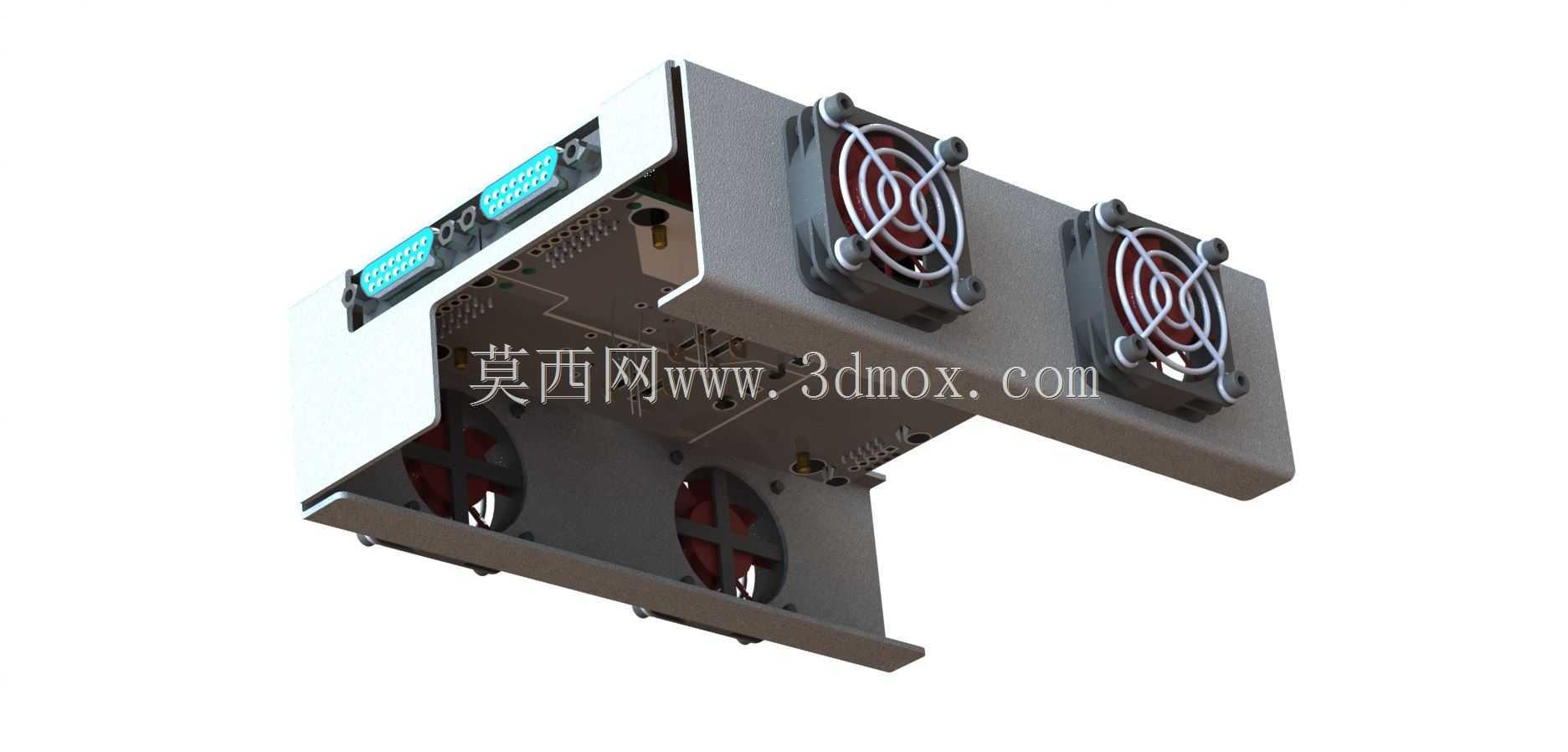

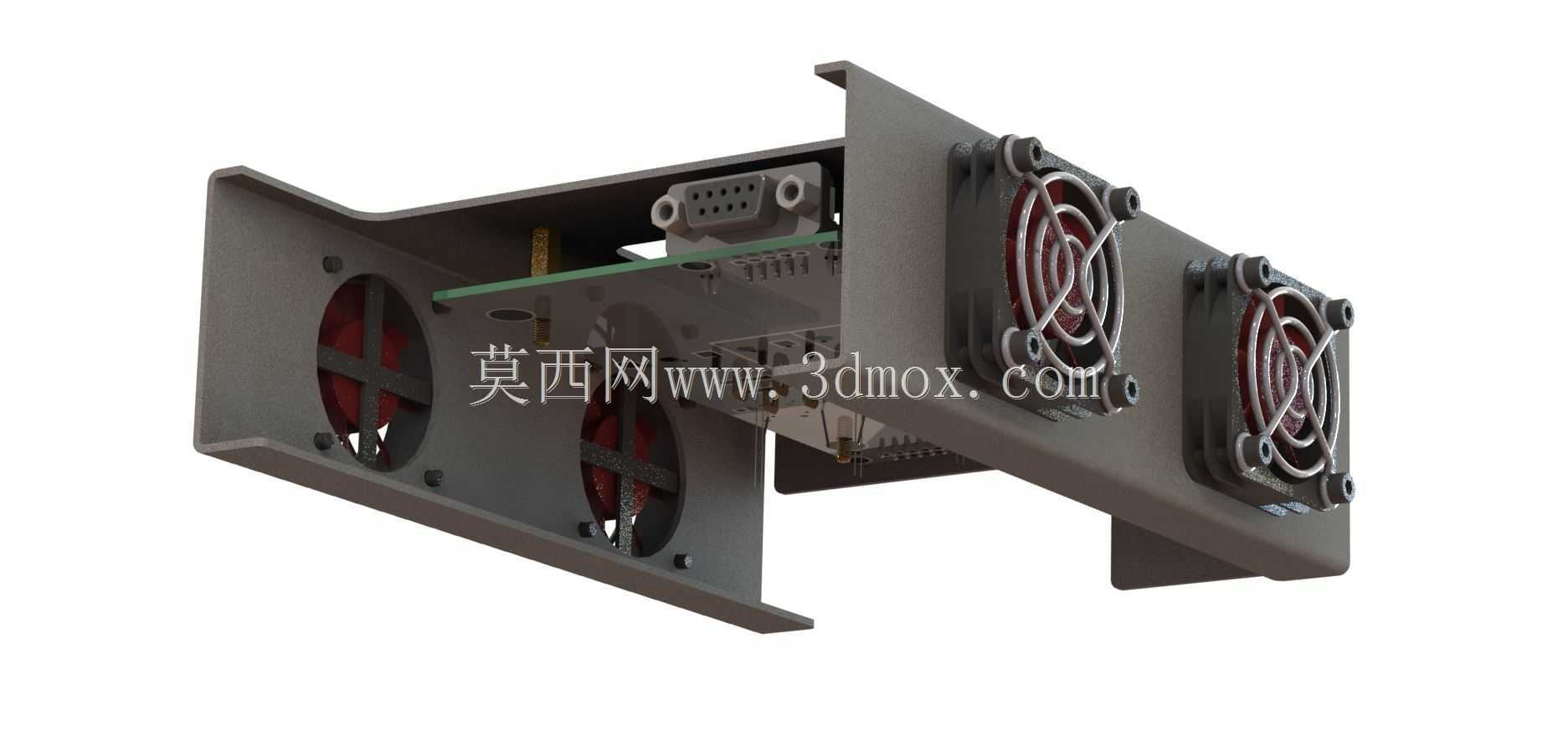

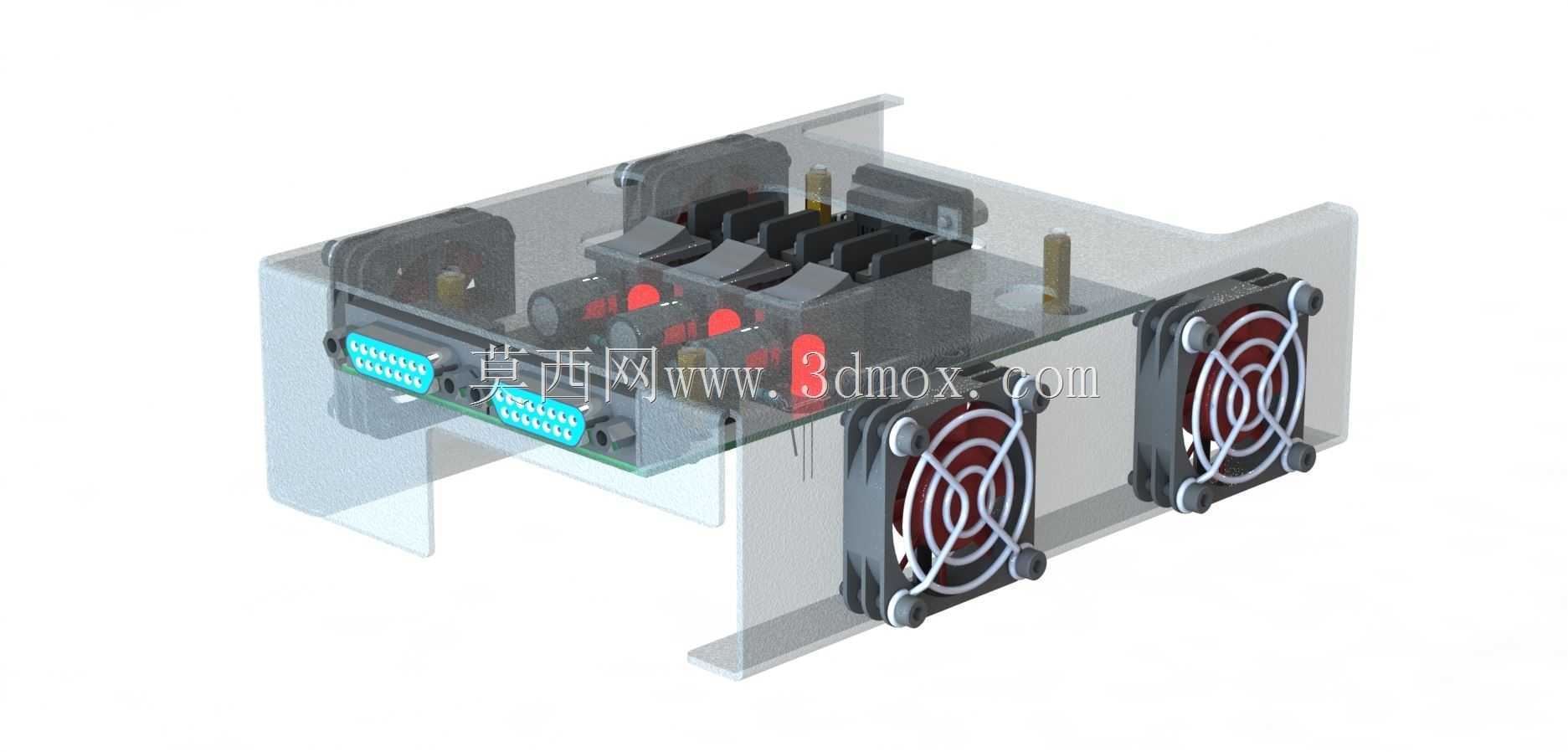

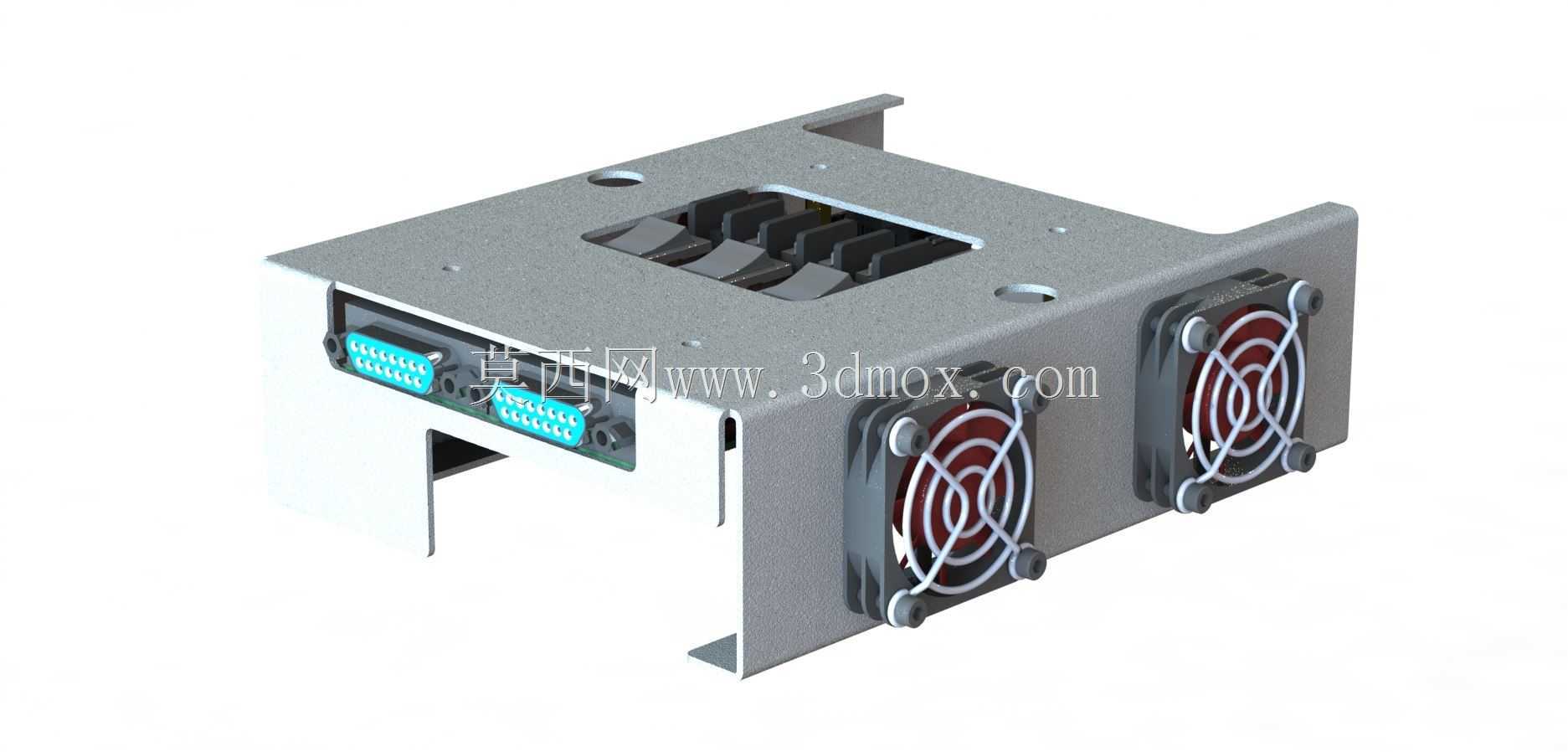

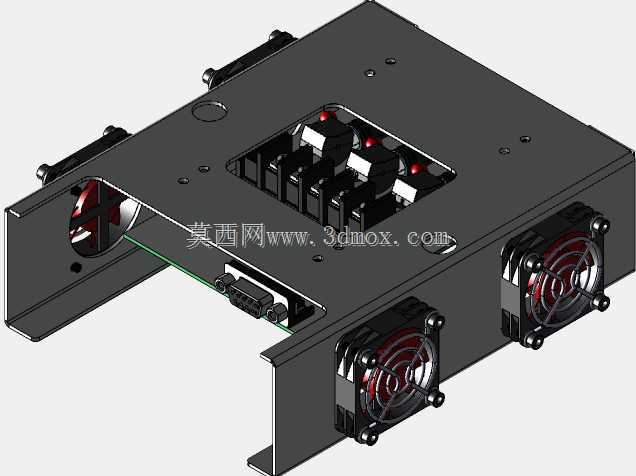

这套配电结构主要面向多设备集中供电的机架式安装场景,常见于工业控制柜、测试台架、小型集成设备舱内部的电源分配环节,核心作用是将单路输入电源分流为多路独立输出,为舱内不同功能的板卡、驱动模块、传感单元提供稳定的供电接驳,同时集成散热与接口防护结构,避免集中供电带来的局部积热、接线杂乱问题。从结构设计来看,整体采用L型折弯安装板作为承载基体,一侧预留两组D-sub型外接接口,可直接对外输出控制信号与低压供电回路,接口旁设置PCB安装位,板载多路接线端子与状态指示元件,每路输出回路都预留了独立的接线空间,方便现场运维时调整接线、排查回路故障。散热部分采用双轴流风扇侧装布局,风扇通过减震胶柱固定在安装板的垂直立面上,进风方向正对PCB上的发热元件区域,可直接将功率元件工作产生的热量带出舱外,风扇外侧加装金属防护网罩,既避免运维时误触转动扇叶,也能阻挡大尺寸杂物进入扇叶区域造成卡滞。设计时充分考虑了安装边界的适配性,整体安装板的开孔位置兼容标准19英寸机架的局部安装位,也可通过侧边的固定孔直接锁附在设备舱的内壁安装凸台上,垂直立面与水平底板的折弯处做了圆角过渡,避免安装时割伤接线绝缘层;内部元件排布时将发热量大的功率元件靠近风扇进风侧,接线端子排布在靠近接口的一侧,减少内部走线的交叉长度,高压与低压回路之间预留了足够的电气间隙,满足常规低压电气设备的安规要求。实际装配时,PCB通过铜柱支撑固定在水平底板上,铜柱高度预留了板底走线空间,可将跨接的电源线从板底排布,进一步优化舱内的走线整洁度;风扇的供电线直接接驳到PCB上的预留供电焊盘,无需额外外接供电线路,减少了外部接线的数量。整个结构没有冗余的装饰性设计,所有结构特征都服务于安装便捷性、散热效率与运维便利性,不管是做同类型配电单元的结构参考,还是直接适配到现有集成设备的供电舱改造中,都能直接提取对应的安装尺寸、元件排布逻辑做调整,不需要重新做整体的布局验证,能大幅缩短同类产品的结构开发周期。
- 上一篇:可移动轻型月球作业龙门吊运架
- 下一篇:图-22超音速轰炸机外观结构三维数模
- 全部评论(0)
- 模板大小: 23.61 MB
- 售价:5金币
- 下载次数: 49
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通用机械零部件
