轻量化拓扑优化航空轴承支架结构

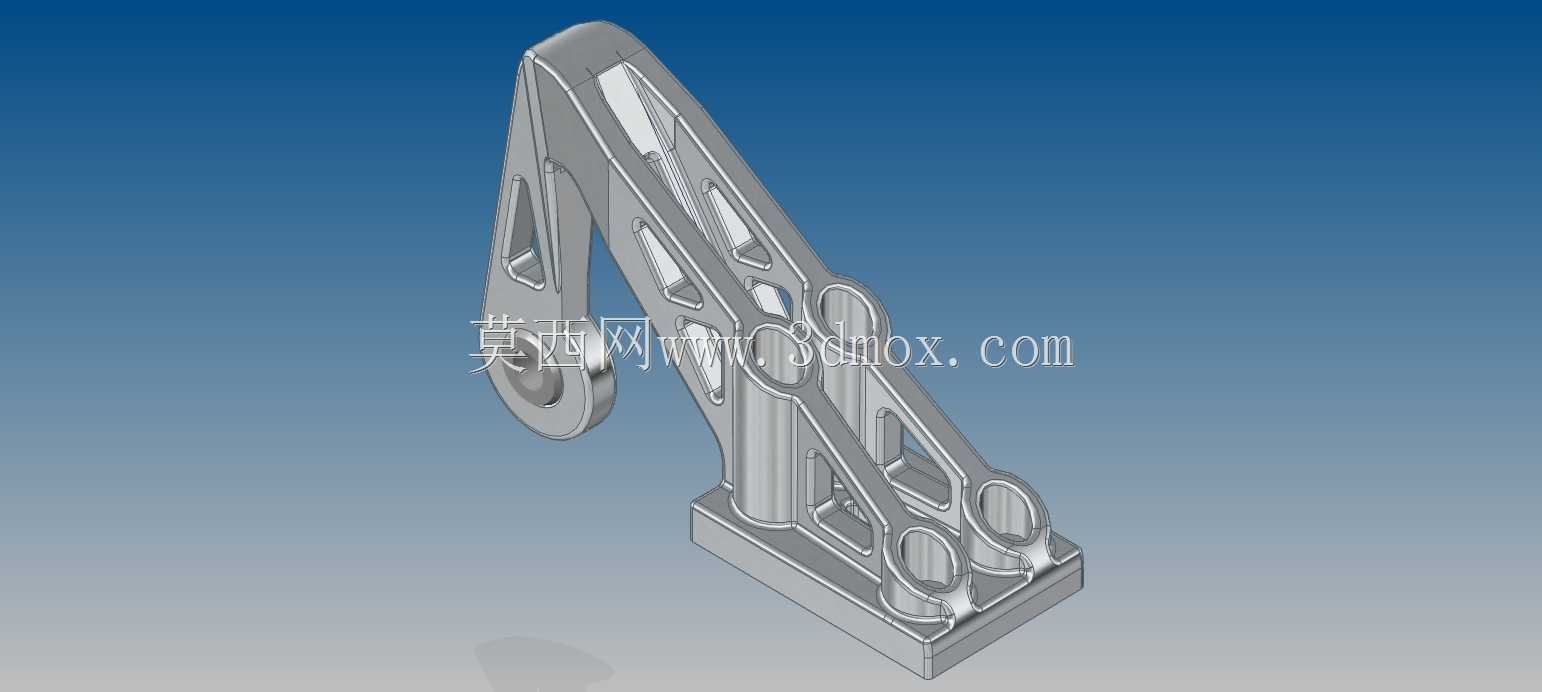

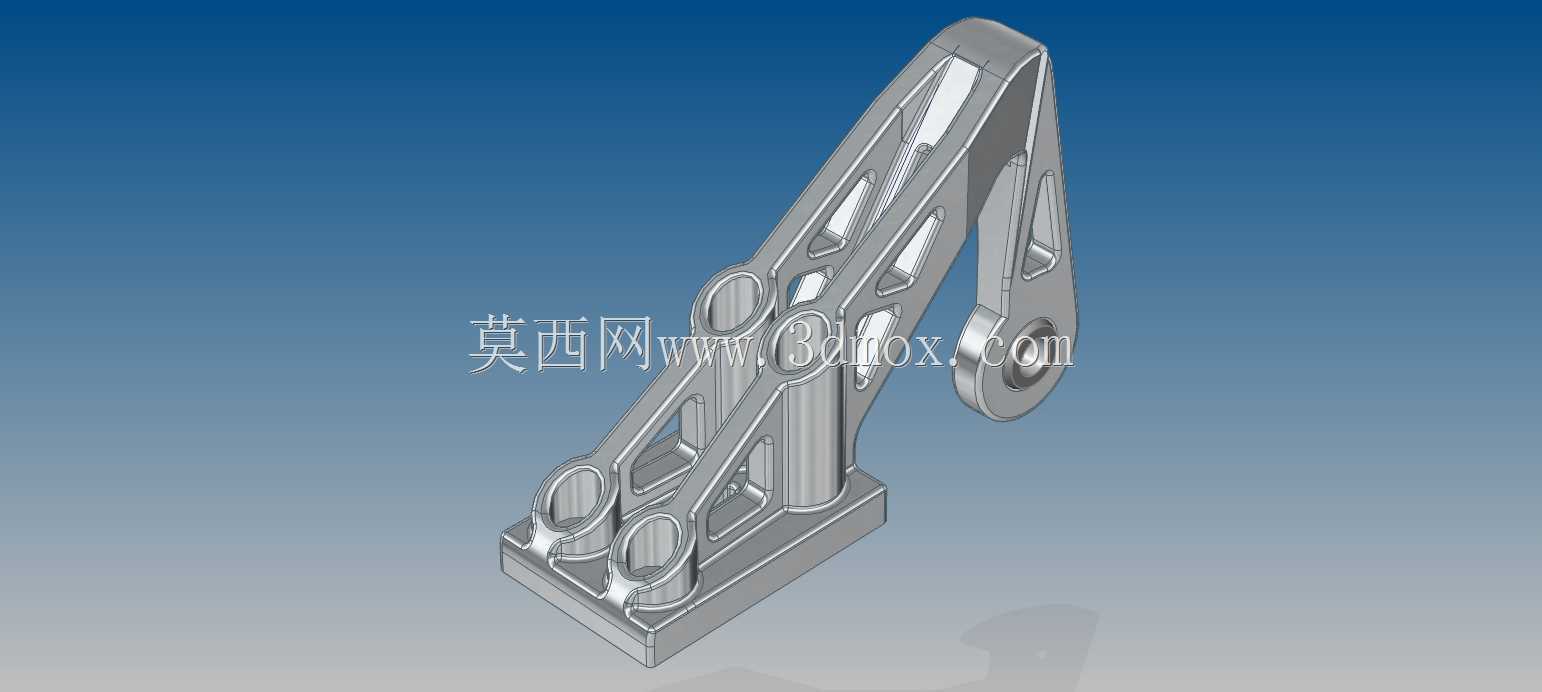

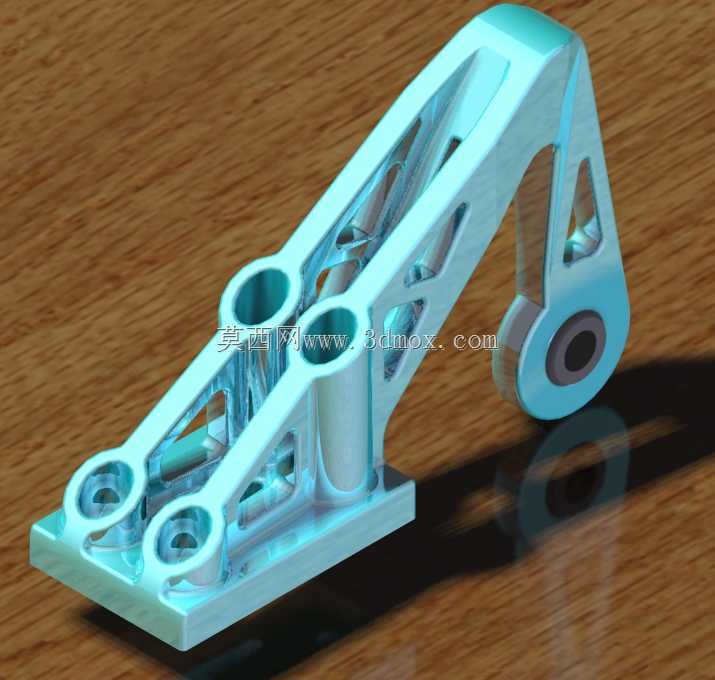

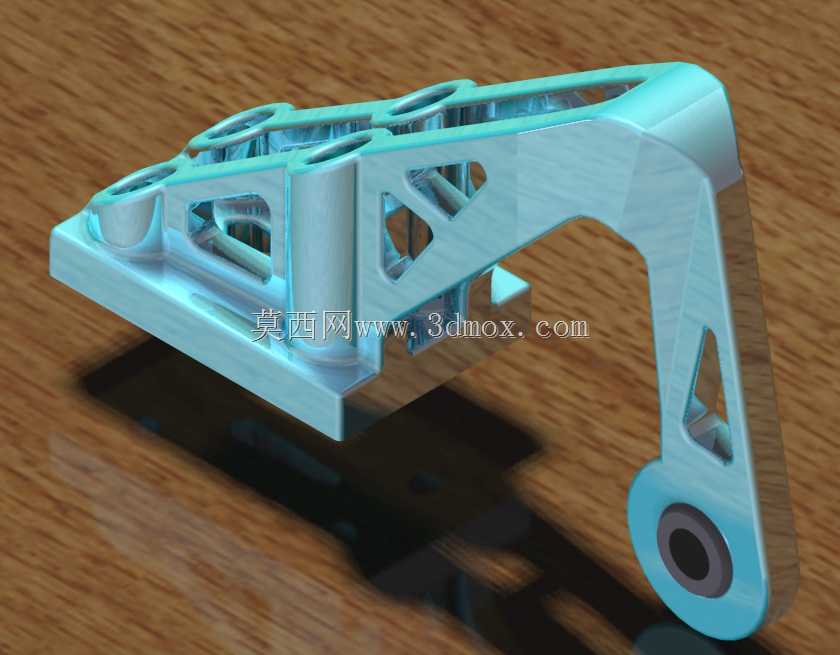

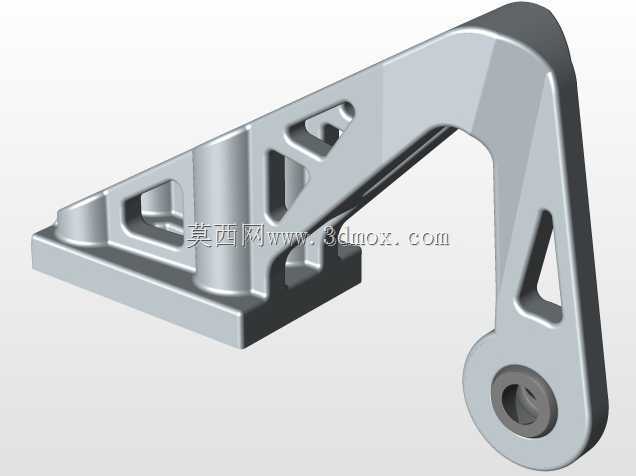

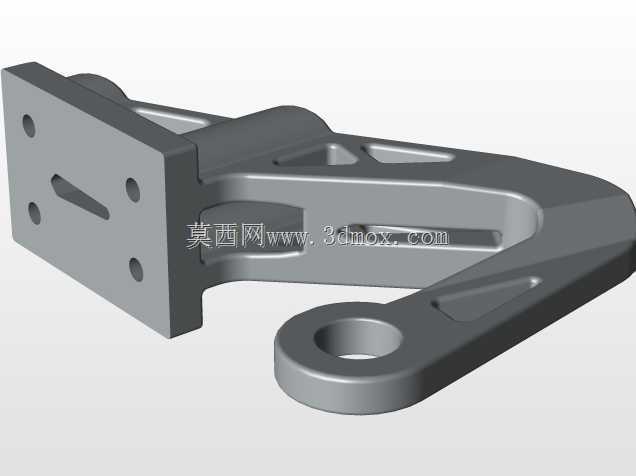

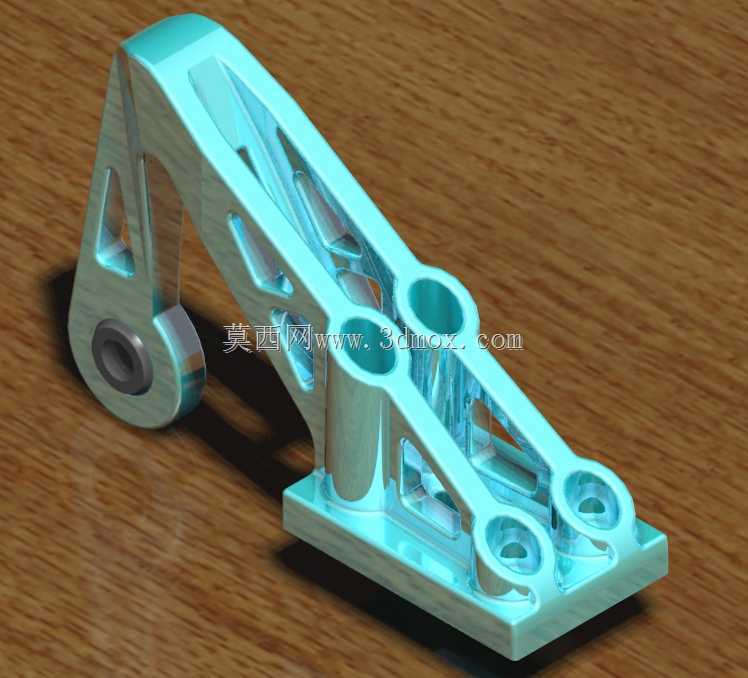

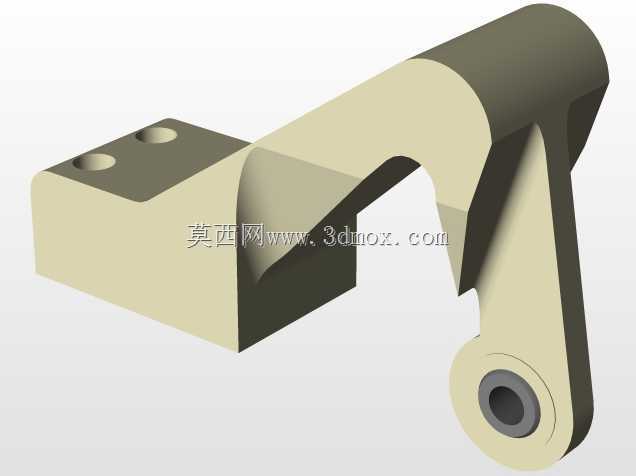

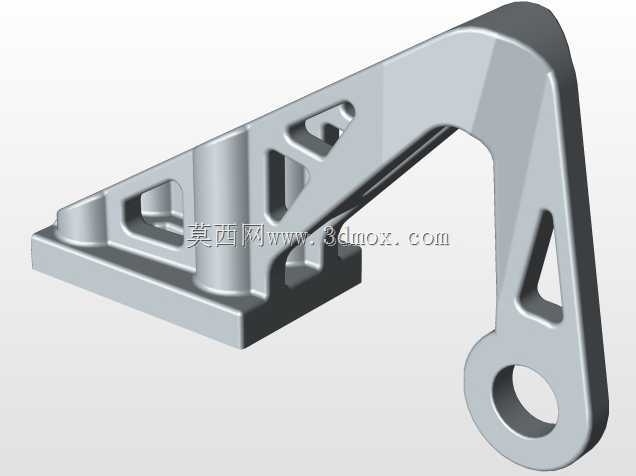

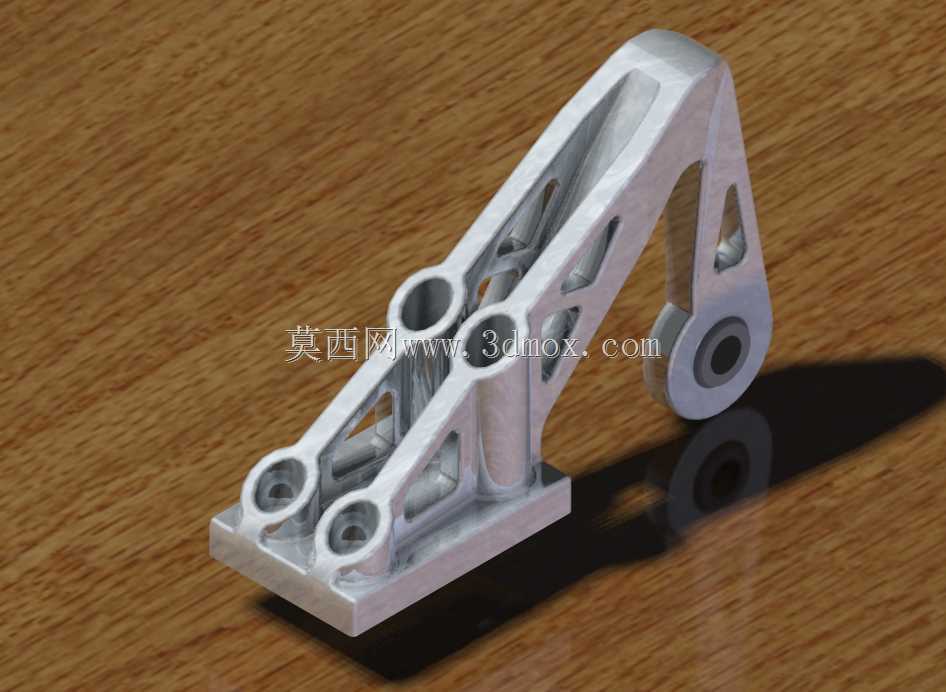

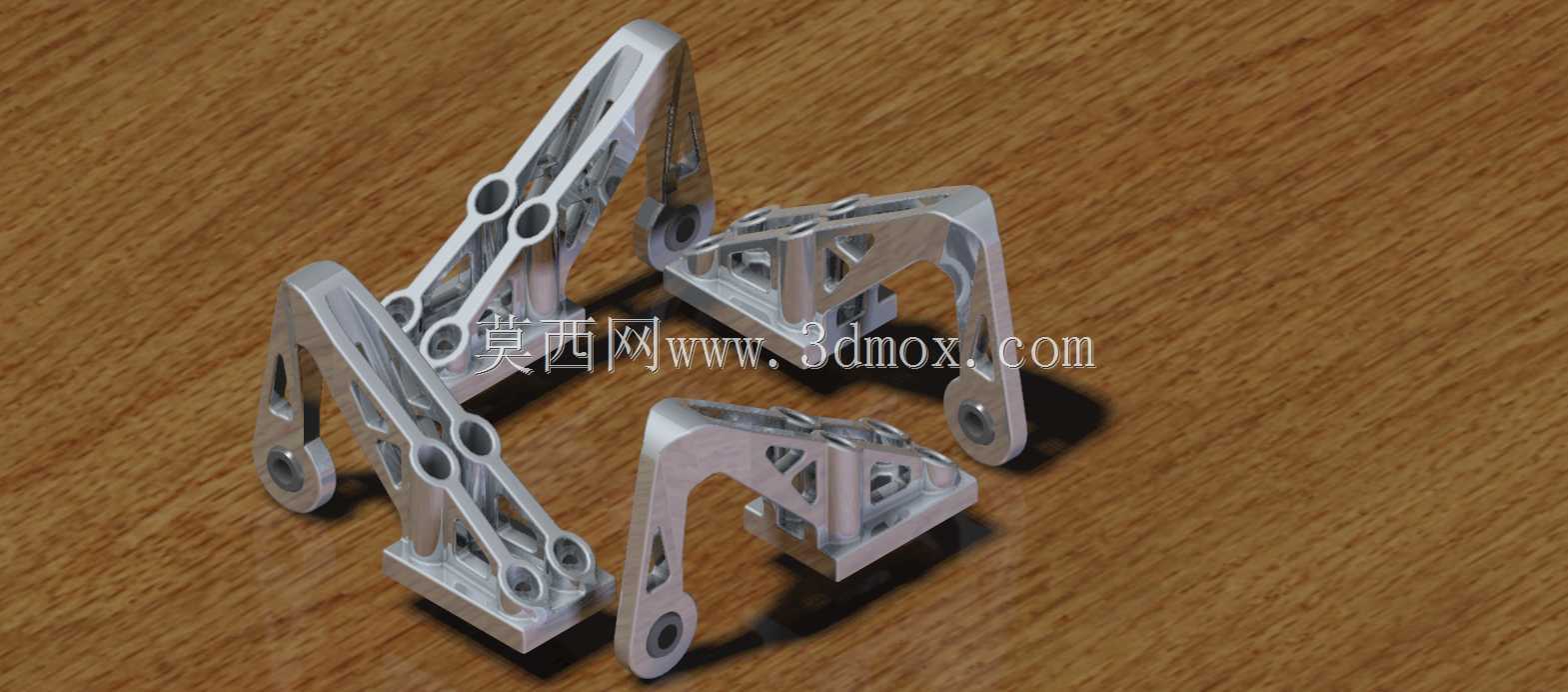

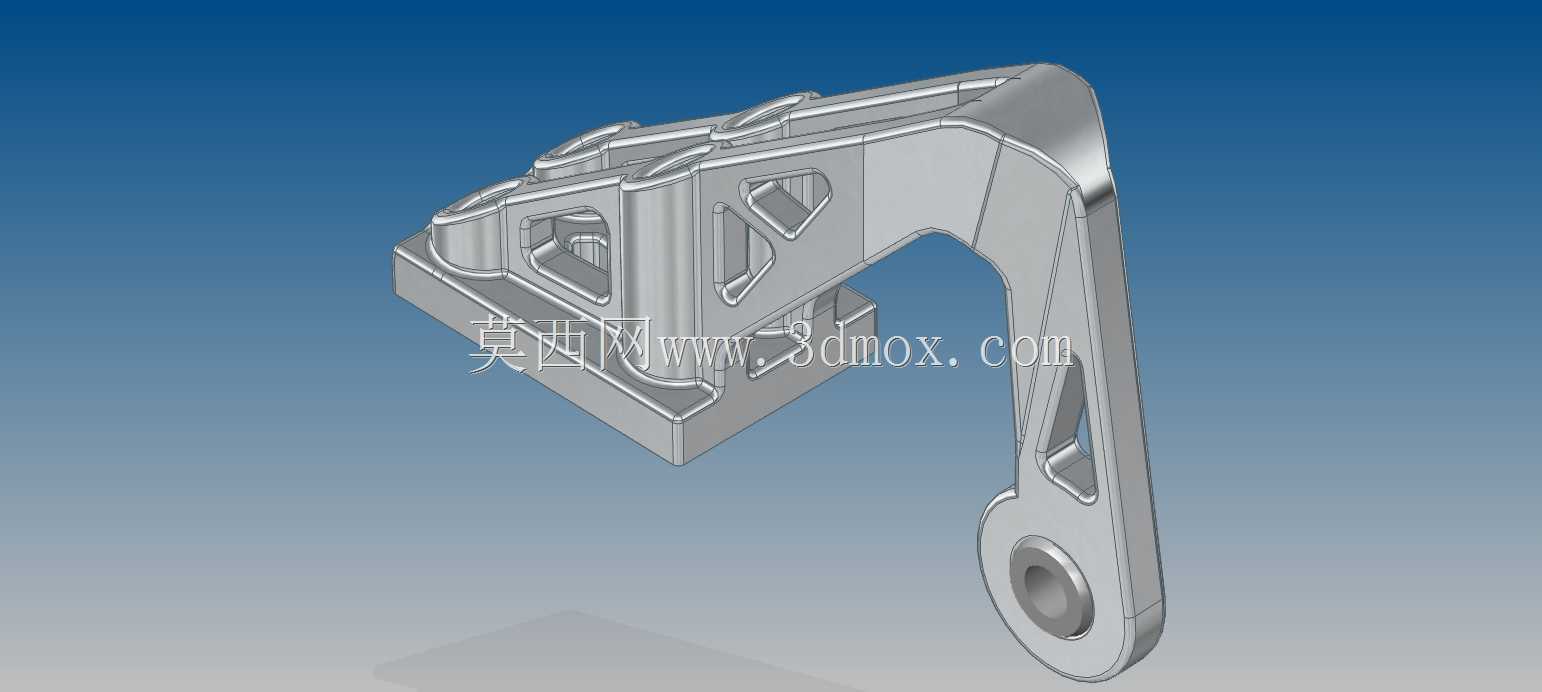

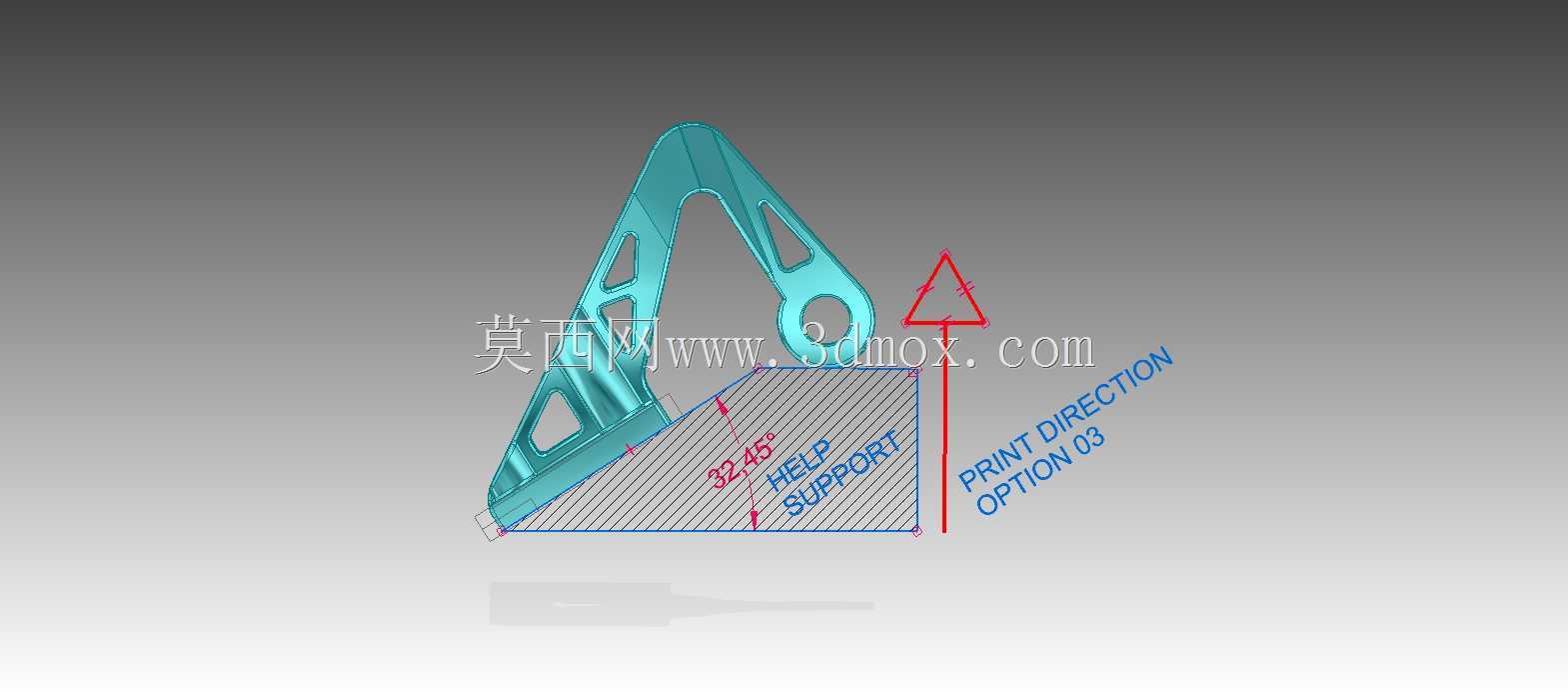

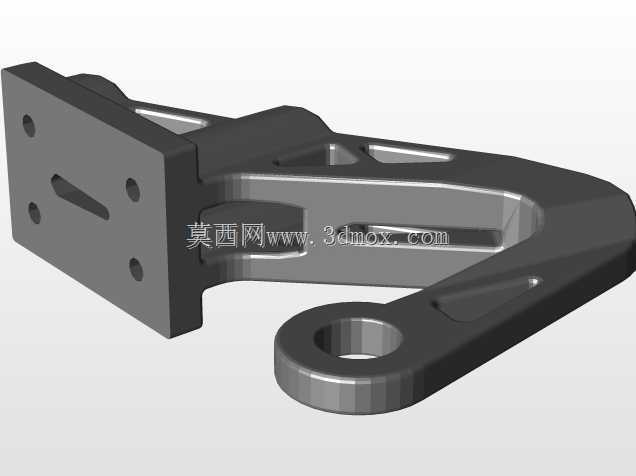

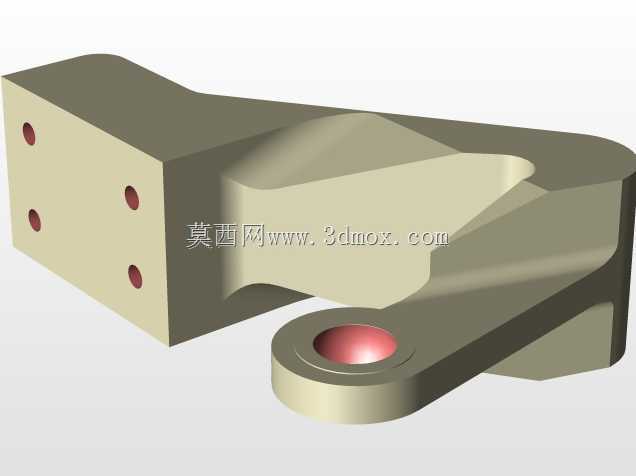

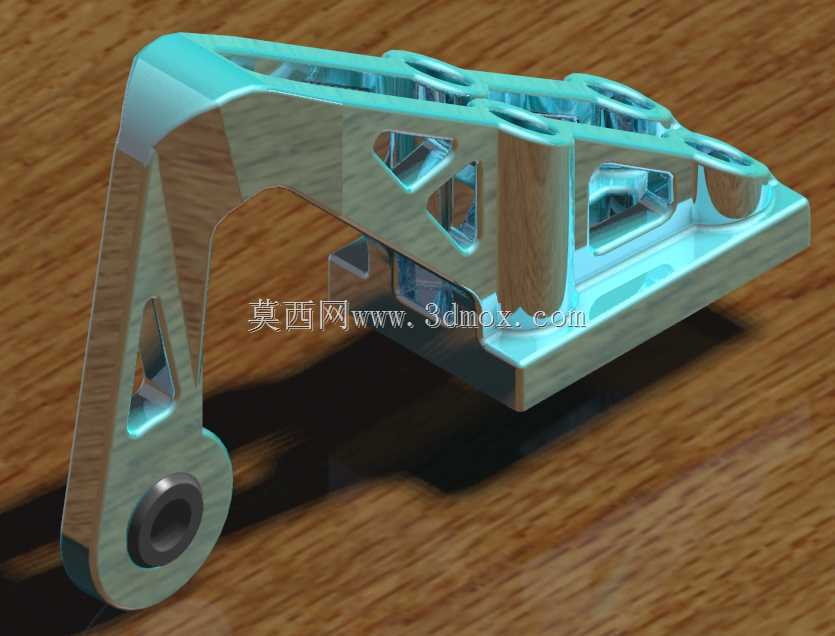

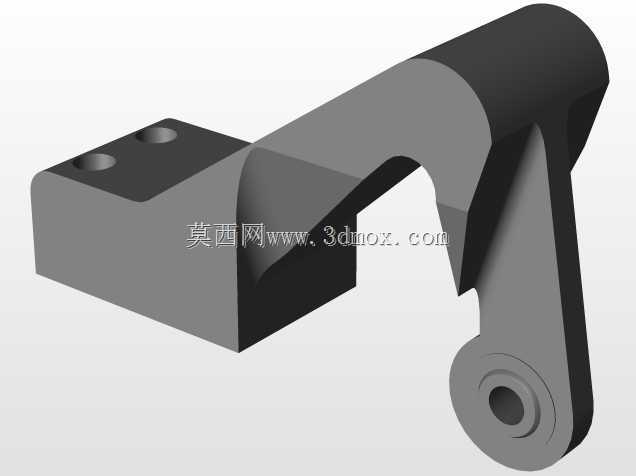

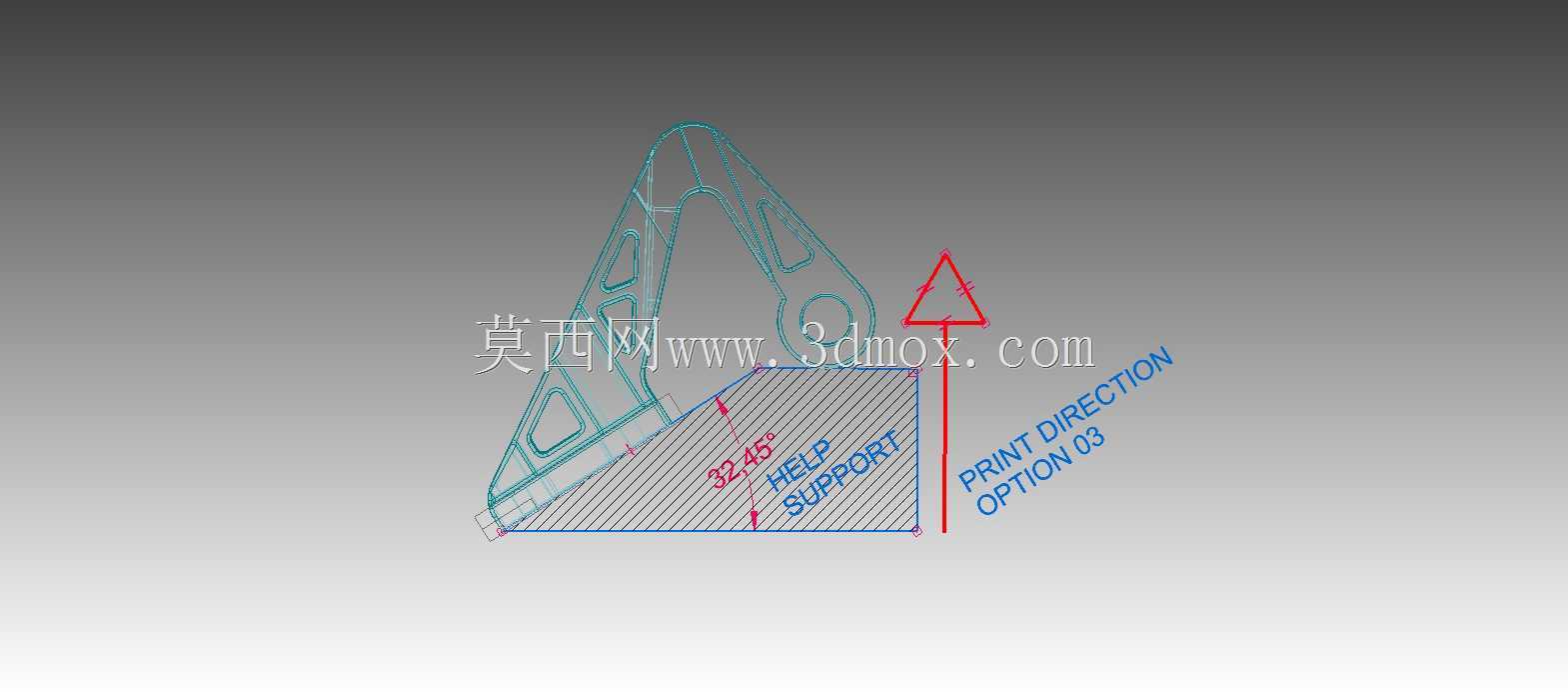

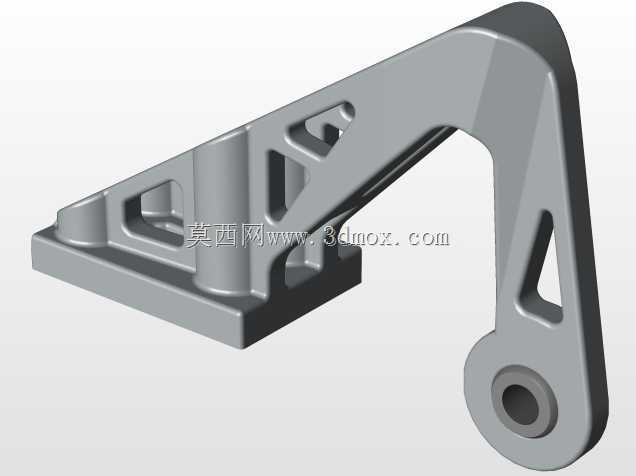

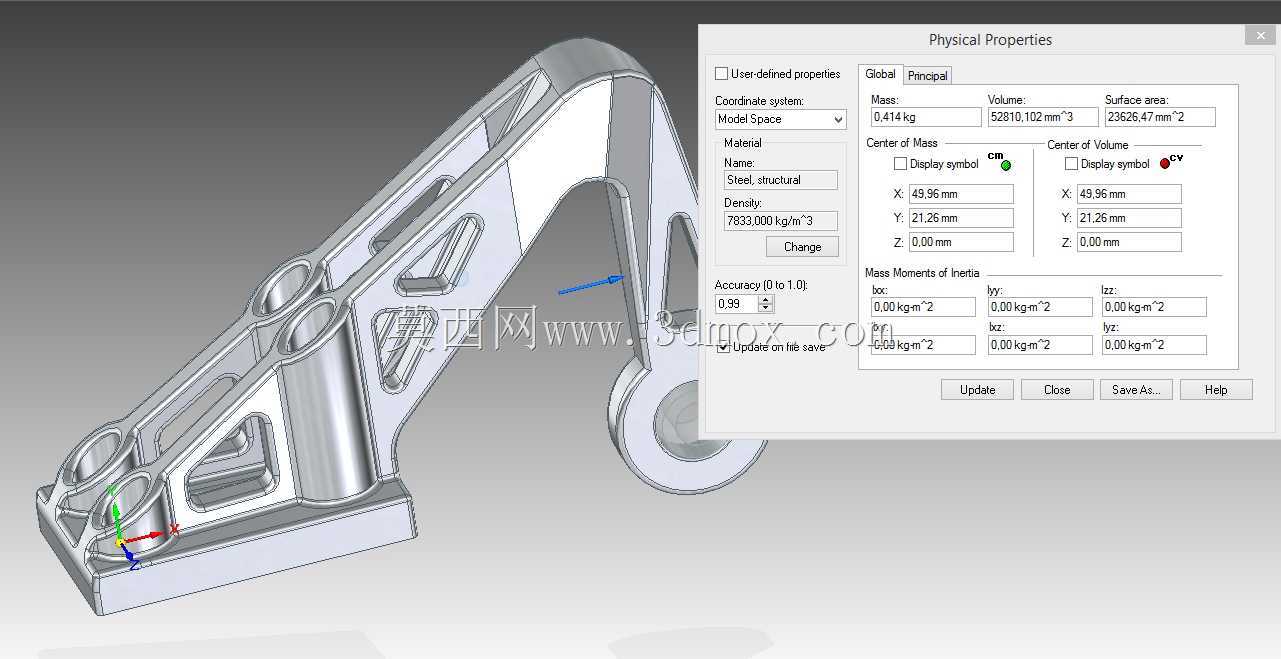

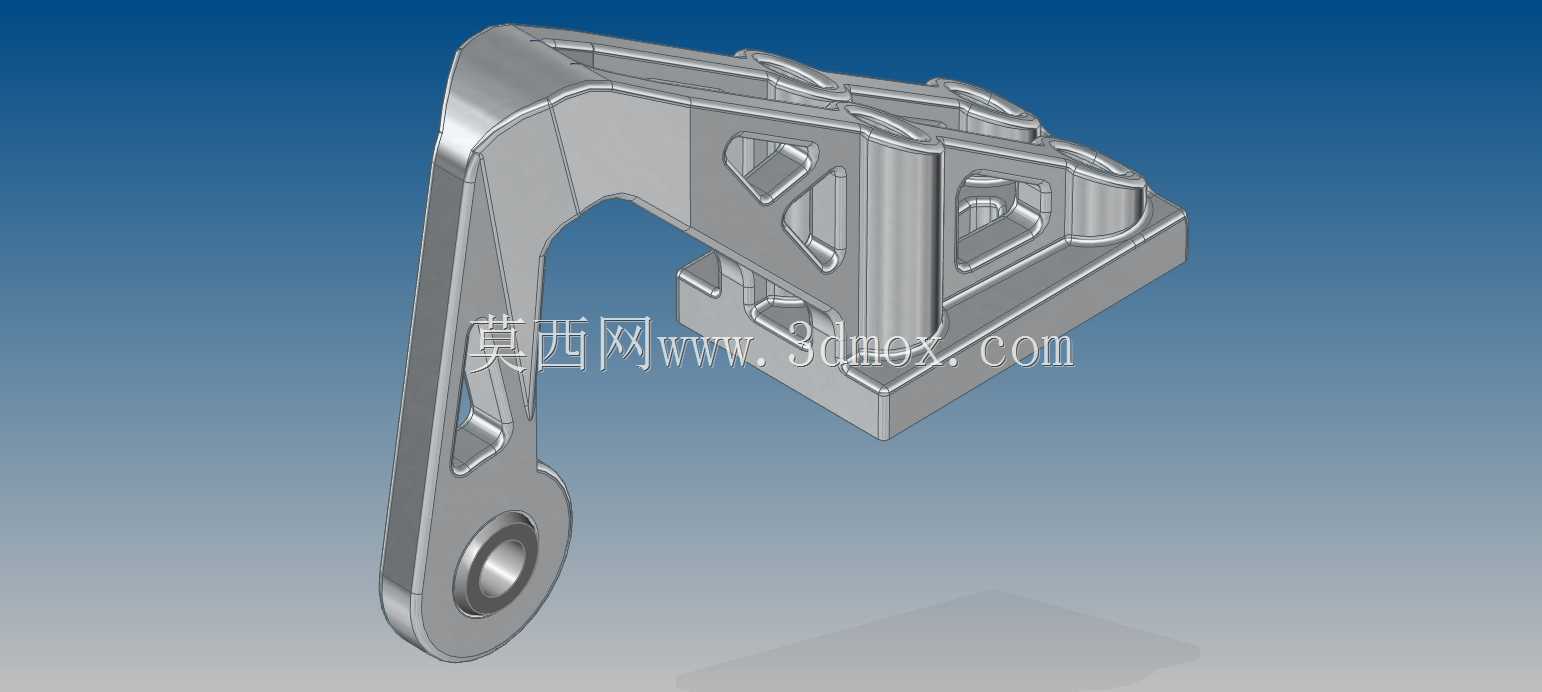

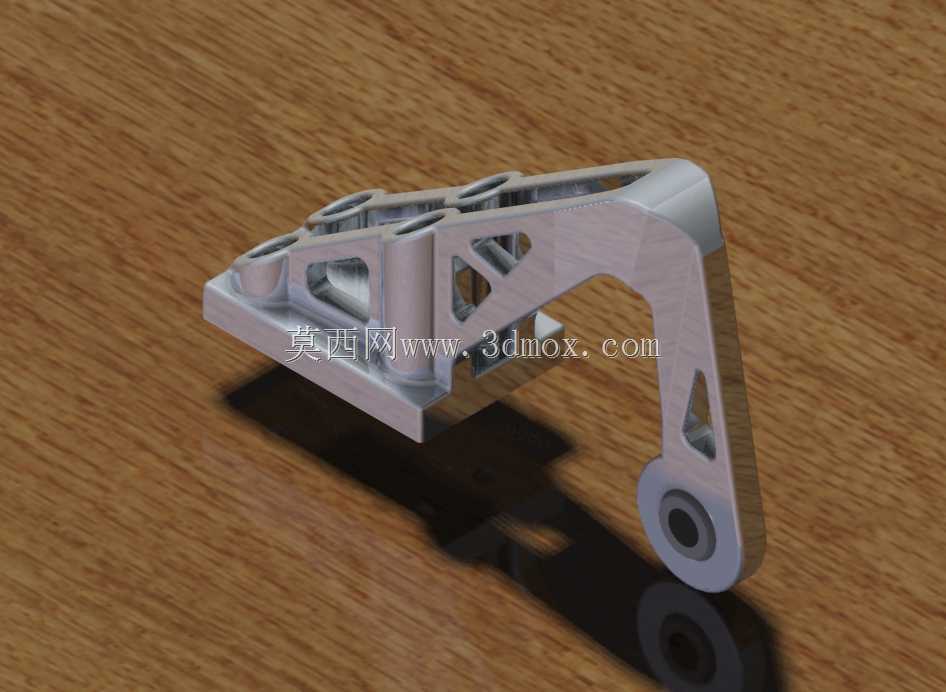

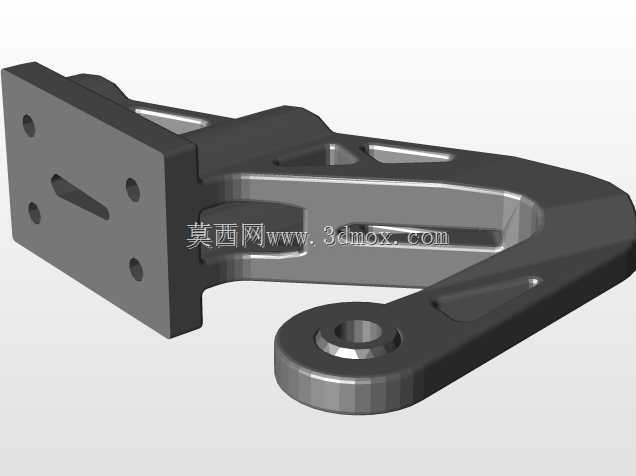

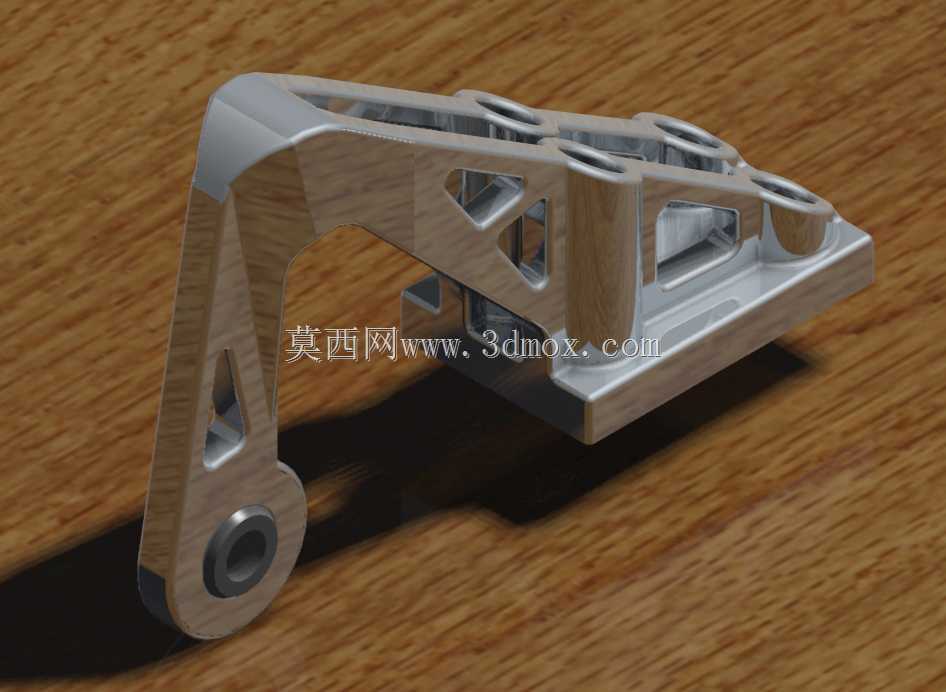

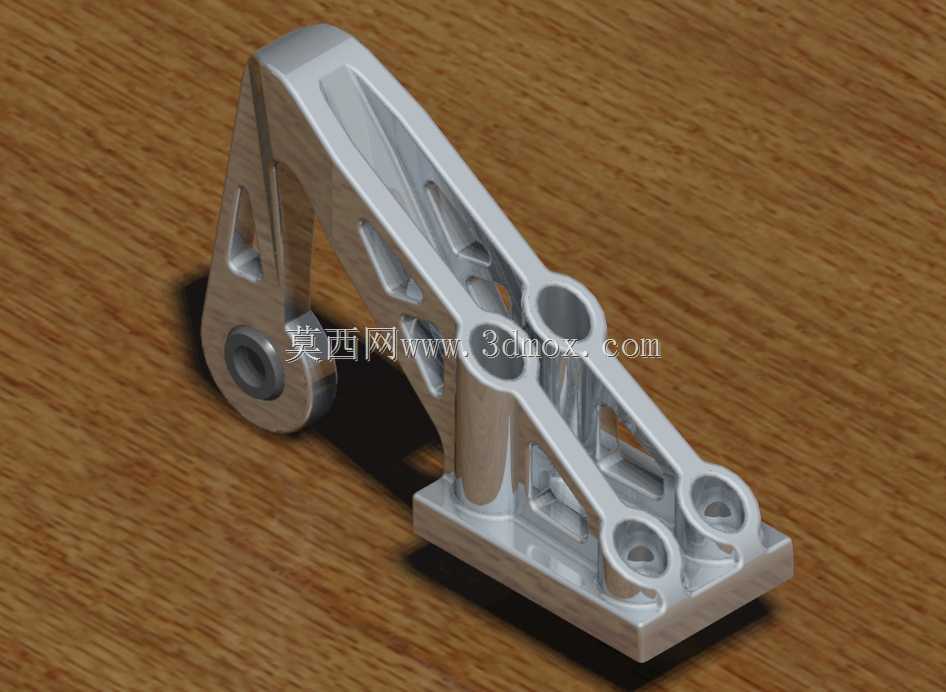

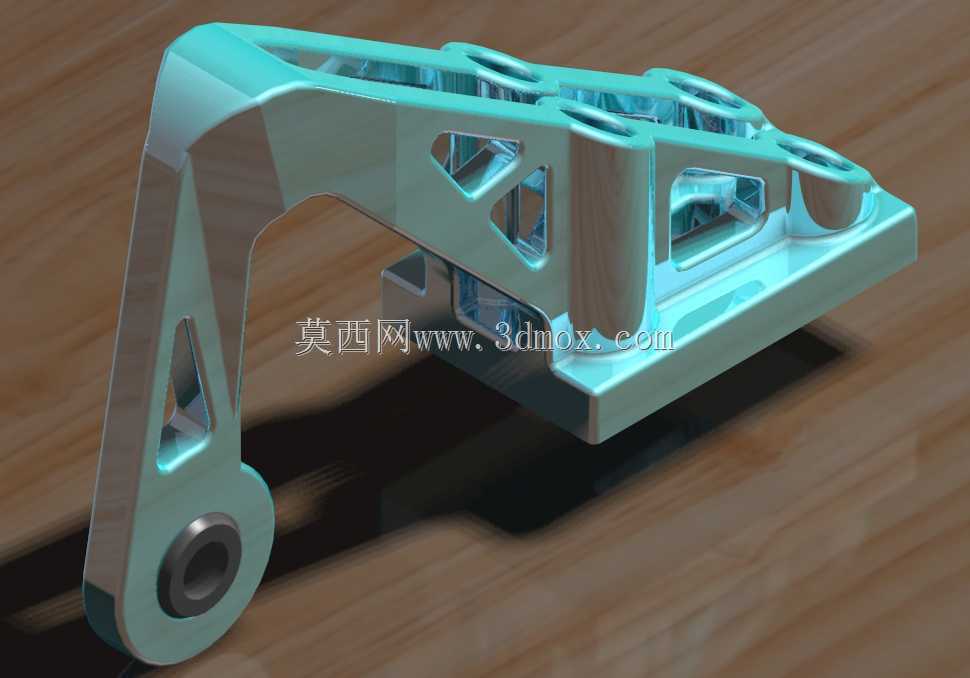

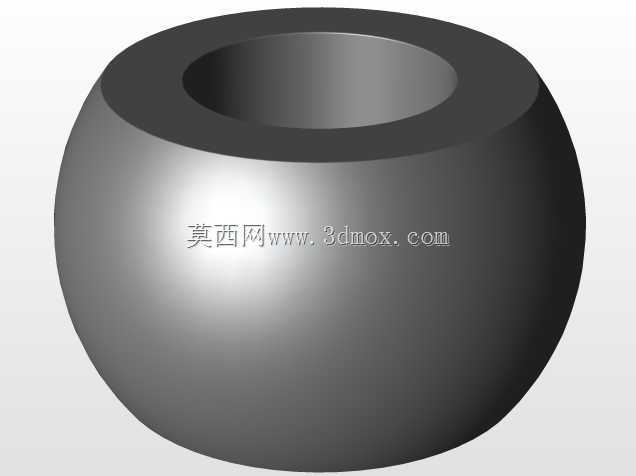

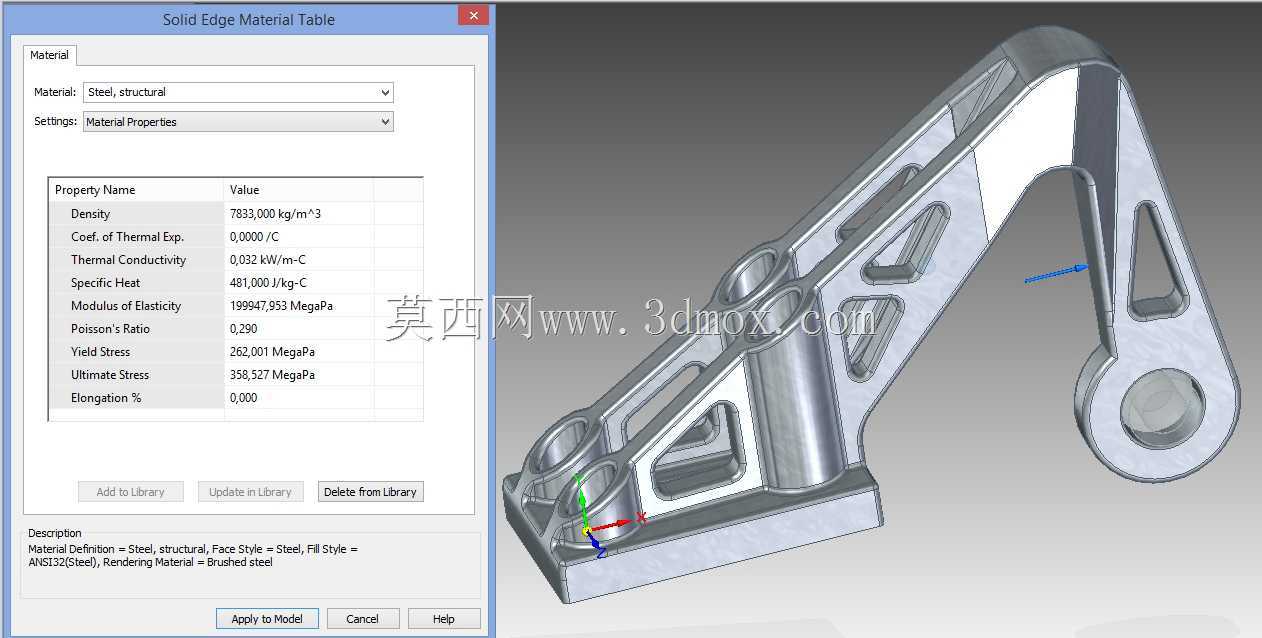

这款承力支架主要应用于航空机载设备、小型无人飞行器的传动系统安装场景，核心作用是为旋转轴系的轴承提供稳定的安装基准，同时承担轴系工作过程中传递的径向载荷与交变冲击载荷，避免轴系运行过程中出现同轴度偏移、振动超限等问题。从结构设计逻辑来看，整体采用L型承力布局，竖直臂末端设置轴承安装孔位，孔位内嵌轴承配合基准面，可直接适配标准系列深沟球轴承或角接触轴承的安装公差要求，安装孔的同轴度、端面垂直度公差均按照航空级构件的精度要求设定，保证轴承压装后不会出现偏载磨损的情况。水平底座部分设置多组安装固定孔位，可通过螺栓与设备主承力框架连接，孔位周边做了局部加厚处理，抵消螺栓预紧力带来的局部应力集中，避免安装过程中底座出现变形。结构上大量采用拓扑优化后的镂空筋格设计，在保证整体刚强度满足载荷要求的前提下，尽可能去除非承力区域的冗余材料，最终整体重量控制在414g左右，相比同载荷等级的实心铸钢支架减重超过40%，完全符合航空航天领域对构件重量控制的严苛要求。筋格的走向完全按照主应力迹线布置，竖直臂与水平底座的衔接位置做了大圆弧过渡处理，避免直角位置出现应力断裂风险，所有镂空边缘均做了倒角去毛刺处理，既可以降低加工过程中的应力集中，也能避免装配过程中出现划伤。从安装边界来看，竖直臂的轴承安装孔中心到底座安装面的高度尺寸经过严格校核，保证装配后轴系的中心高与配套传动部件完全匹配，底座的安装孔间距按照标准机载设备的安装接口设定，不需要额外做转接板即可直接完成装配，适配性较强。实际使用过程中，该支架可承受持续的径向载荷以及飞行过程中的交变振动载荷，镂空结构同时具备一定的散热空间，可帮助轴承在高速运转过程中散出热量，降低轴承过热失效的概率。整体结构可采用五轴铣削加工直接成型，也可通过金属3D打印工艺完成制造，加工完成后仅需要对轴承安装孔、底座安装面做精加工即可满足使用要求，加工工序相对简单，适合小批量机载配套场景使用。
