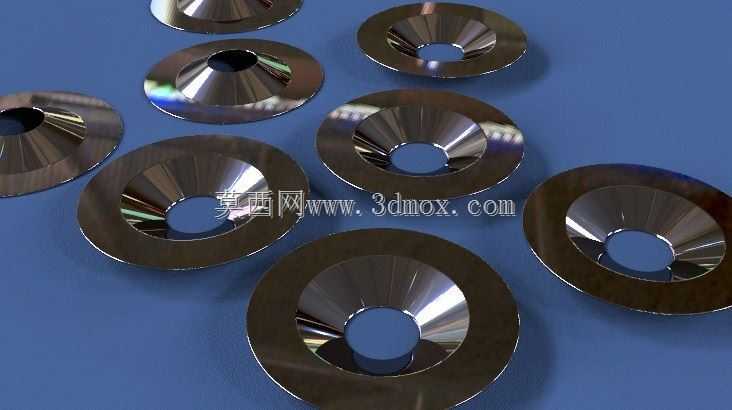

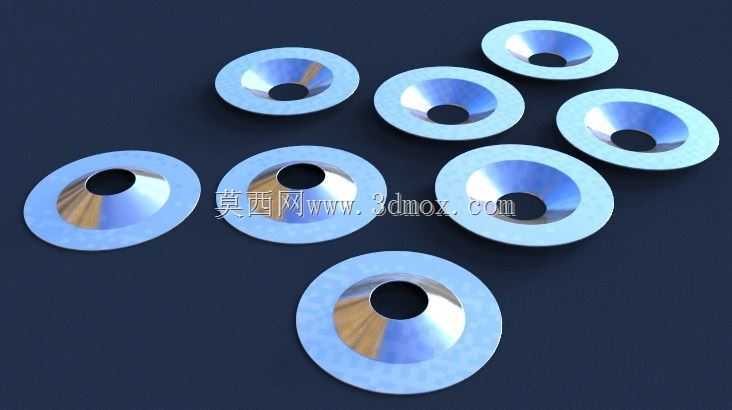

120度不锈钢沉头垫圈结构设计

这类120度沉头不锈钢垫圈，在家电、通用机械设备的螺纹连接场景中应用十分广泛，日常做结构设计时，但凡涉及沉头螺钉的装配工位，基本都会搭配这类垫圈使用。它最核心的作用，是分散沉头螺钉拧紧时对被连接件表面的压应力，避免软质基材或者薄钣金件在螺钉锁紧后出现表面凹陷、涂层破损的问题，同时120度的锥面角度可以和标准沉头螺钉的头部锥面完全贴合，消除螺钉头和安装孔之间的装配间隙，避免长期受振动后螺钉出现松动偏移。

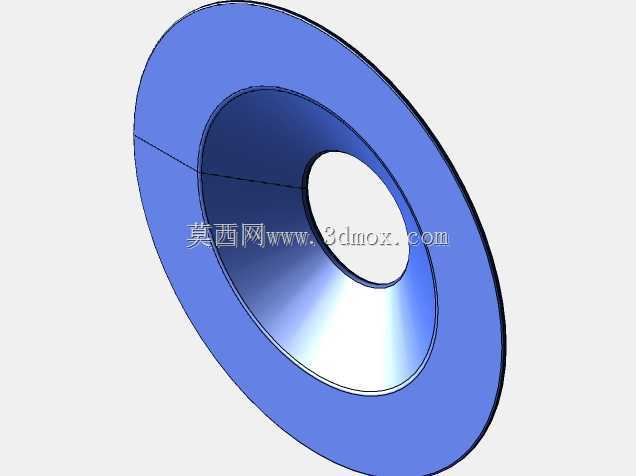

做这个零件的三维建模时，首先要匹配对应规格沉头螺钉的头部尺寸，锥面角度严格控制在120度，公差要控制在±0.5度以内，否则装配时会出现锥面贴合不严、螺钉头凸出安装面的问题。垫圈的内外径尺寸要适配对应螺钉的杆径和沉头孔外径，厚度根据连接工况的载荷等级调整，常规家电场景下的垫圈厚度在0.5mm到2mm区间，表面做抛光处理，既可以降低和螺钉头之间的摩擦系数，让拧紧力矩的传递更稳定，也能提升不锈钢件的防锈能力，在潮湿工况下也不会出现锈渍污染被连接件表面的情况。

实际选型使用时，要注意安装边界的匹配：安装沉头孔的锥面角度同样要加工到120度，孔口不能有毛刺飞边，否则垫圈放置后会出现倾斜，锁紧后受力不均。这类垫圈不需要额外做防松结构，依靠锥面的贴合摩擦力和端面的静摩擦力，就能满足大部分非强振动场景的防松需求，如果是振动幅度较大的工况，可以在垫圈和被连接件之间增加平垫圈组合使用。建模过程中要注意锥面和端面的过渡圆角处理，不能有尖锐棱角，避免冲压加工时出现应力开裂，同时边缘做微小的倒角处理，去除冲压产生的毛边，防止装配时割伤操作人员或者刮坏相邻零件的表面涂层。

在洗衣机这类家电产品上，这类垫圈常用来固定外壳钣金、内部塑料结构件，因为洗衣机工作时会持续产生振动，普通平垫圈搭配沉头螺钉使用时，很容易因为螺钉头和钣金接触面太小，长期振动后把钣金压出凹痕，导致螺钉预紧力下降出现松动，搭配120度沉头垫圈后，接触面积提升3倍以上，压应力被均匀分散，即使经过上千小时的运行振动，连接位置也不会出现松动移位的问题。做结构校核时，要注意垫圈的硬度要低于螺钉头部的硬度，避免拧紧时螺钉头被垫圈刮伤，影响外观和防腐性能，不锈钢材质的选择上，常规场景用304不锈钢即可，如果是在有腐蚀性介质的工况下，可以更换为316不锈钢材质，提升耐蚀性能。
