ULA火箭连接用高强度硬质结构件

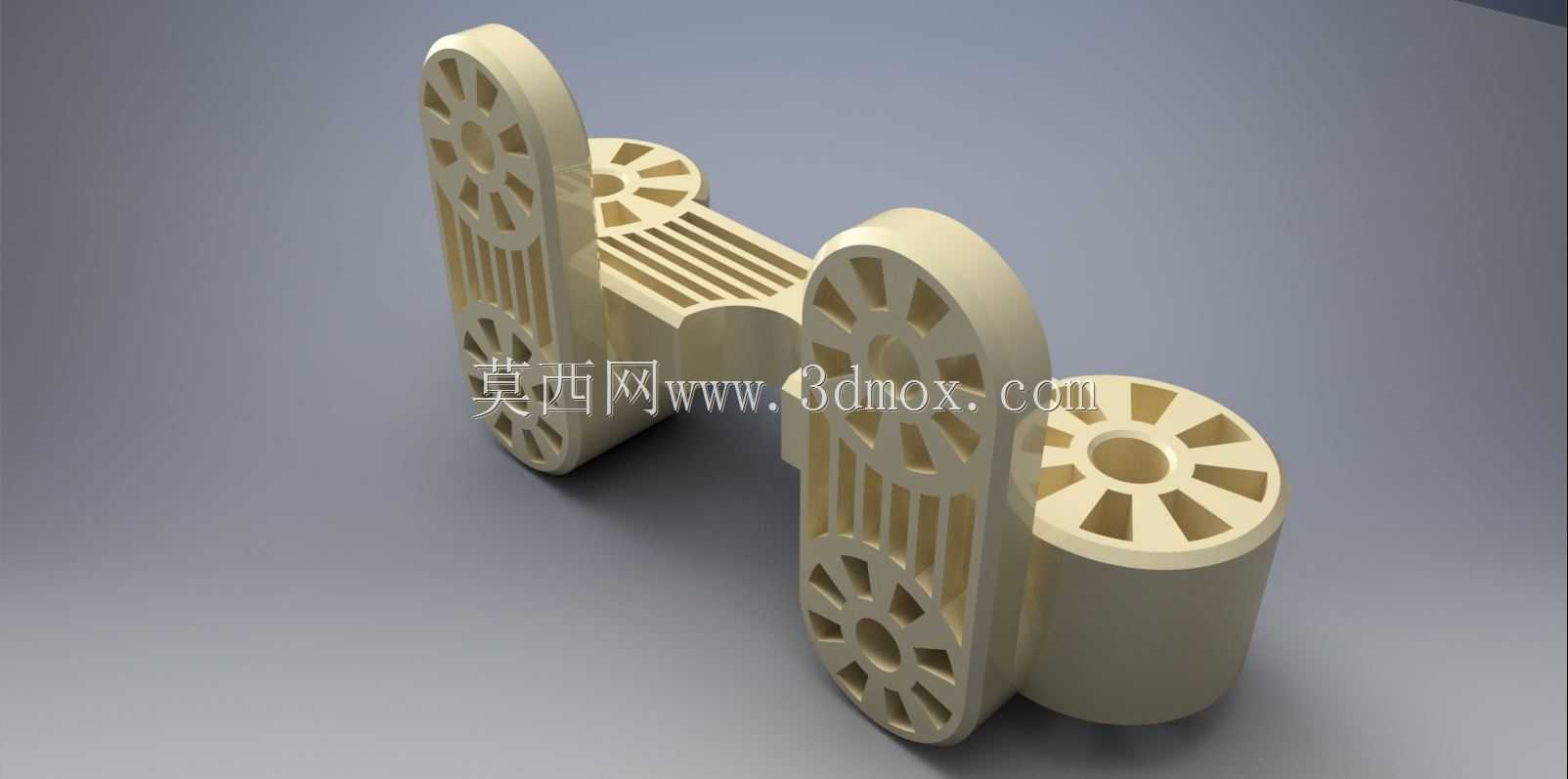

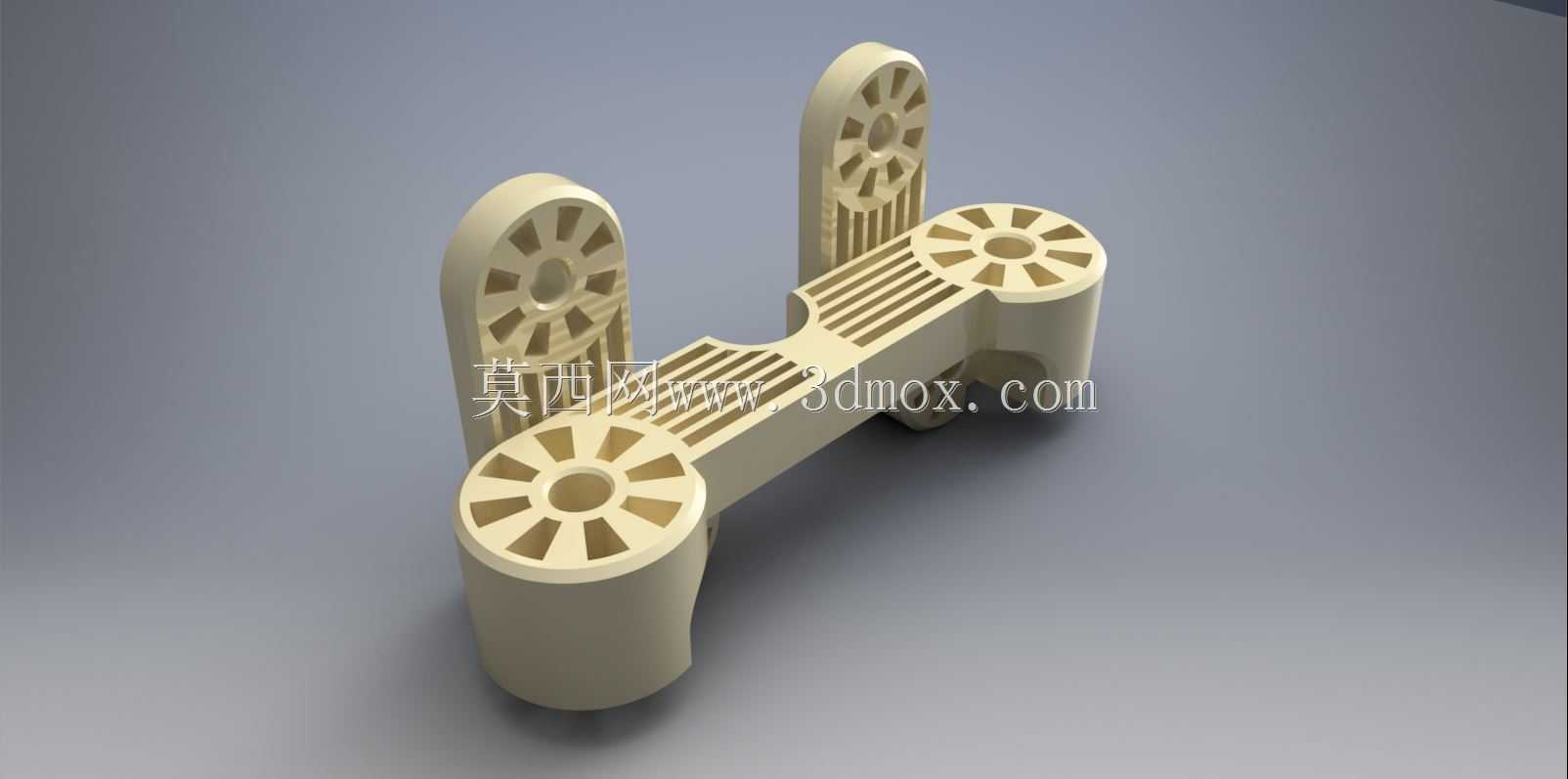

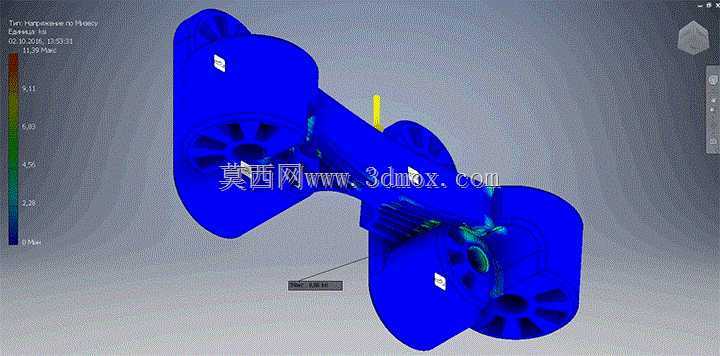

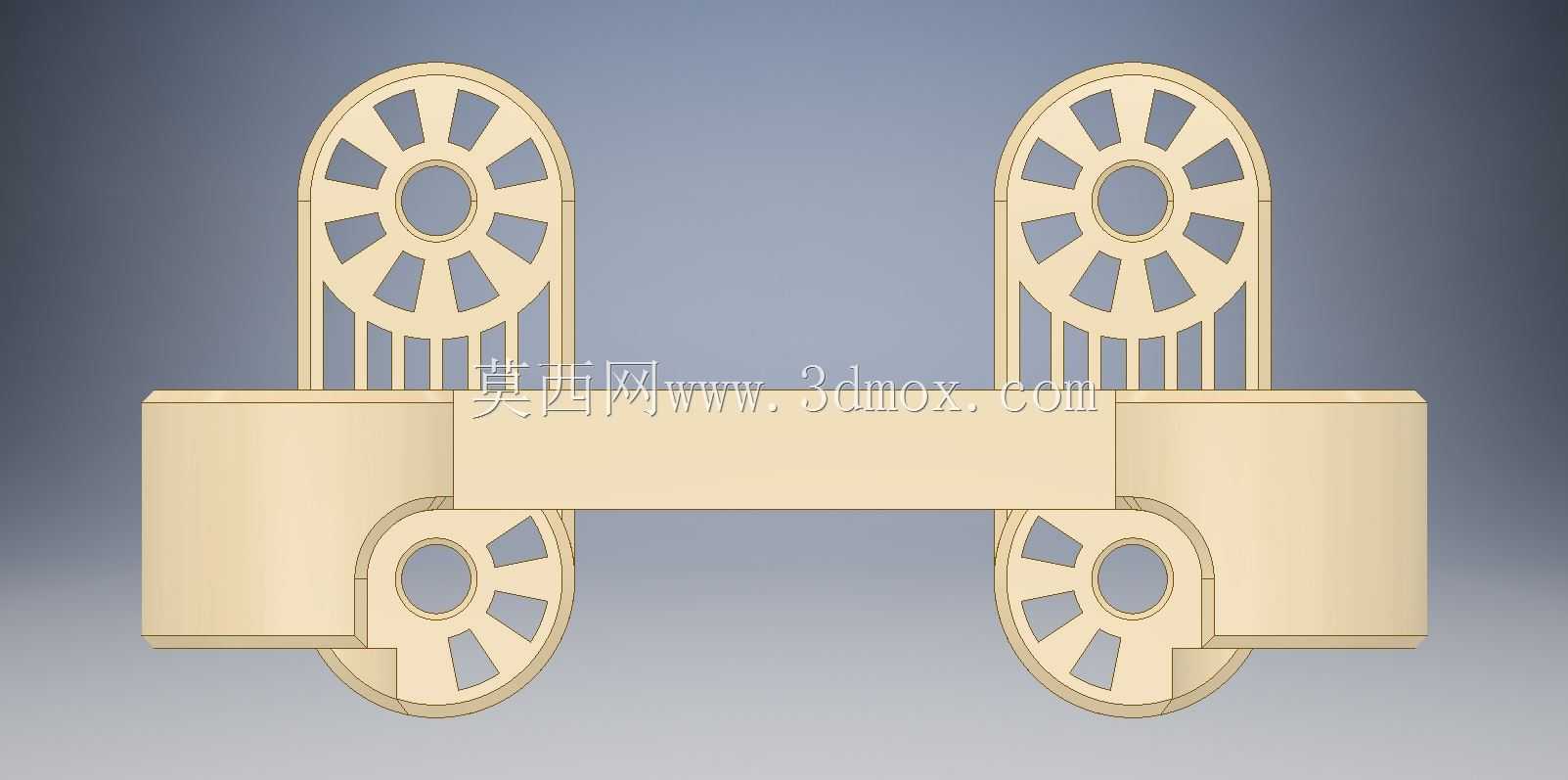

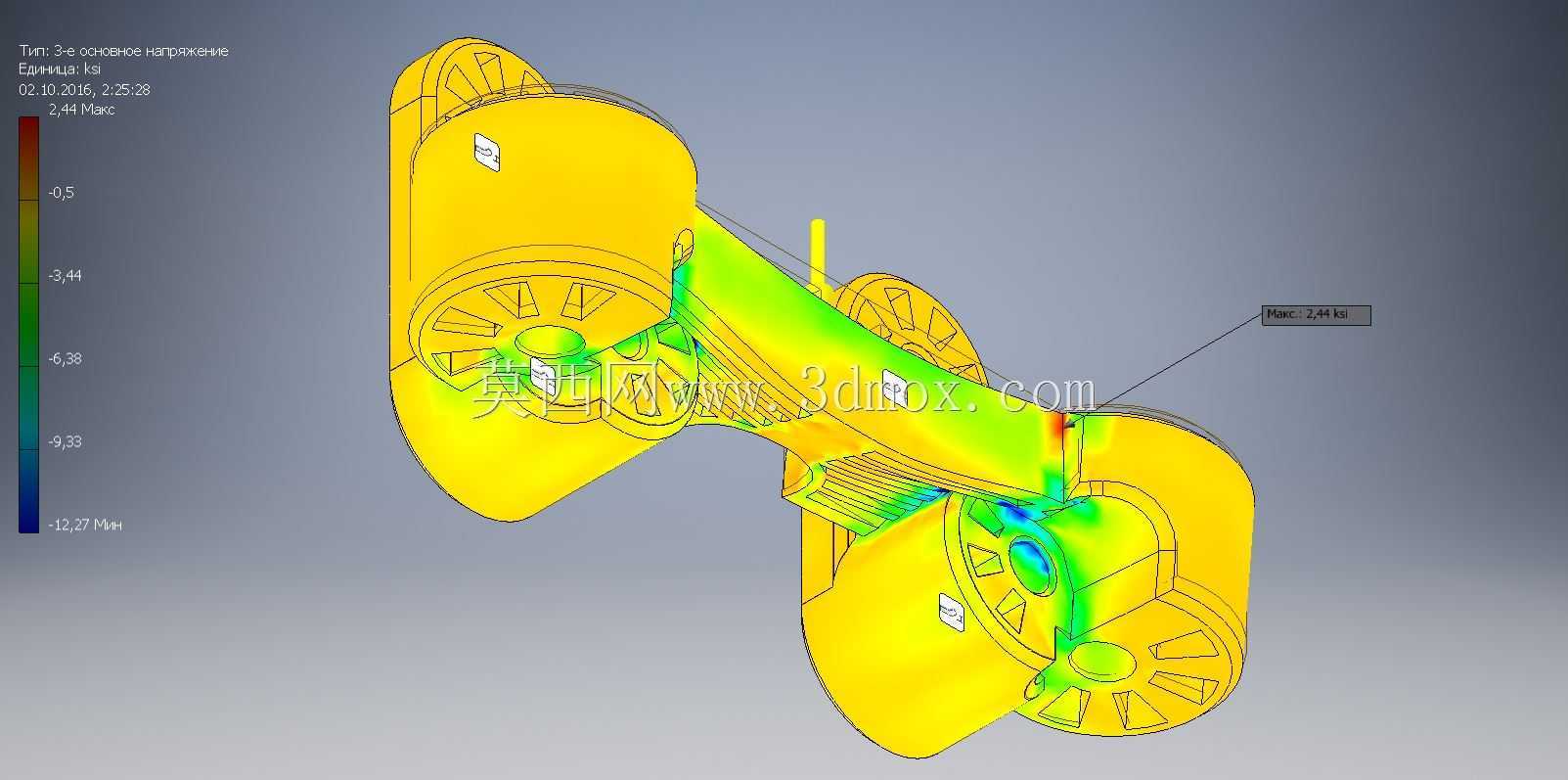

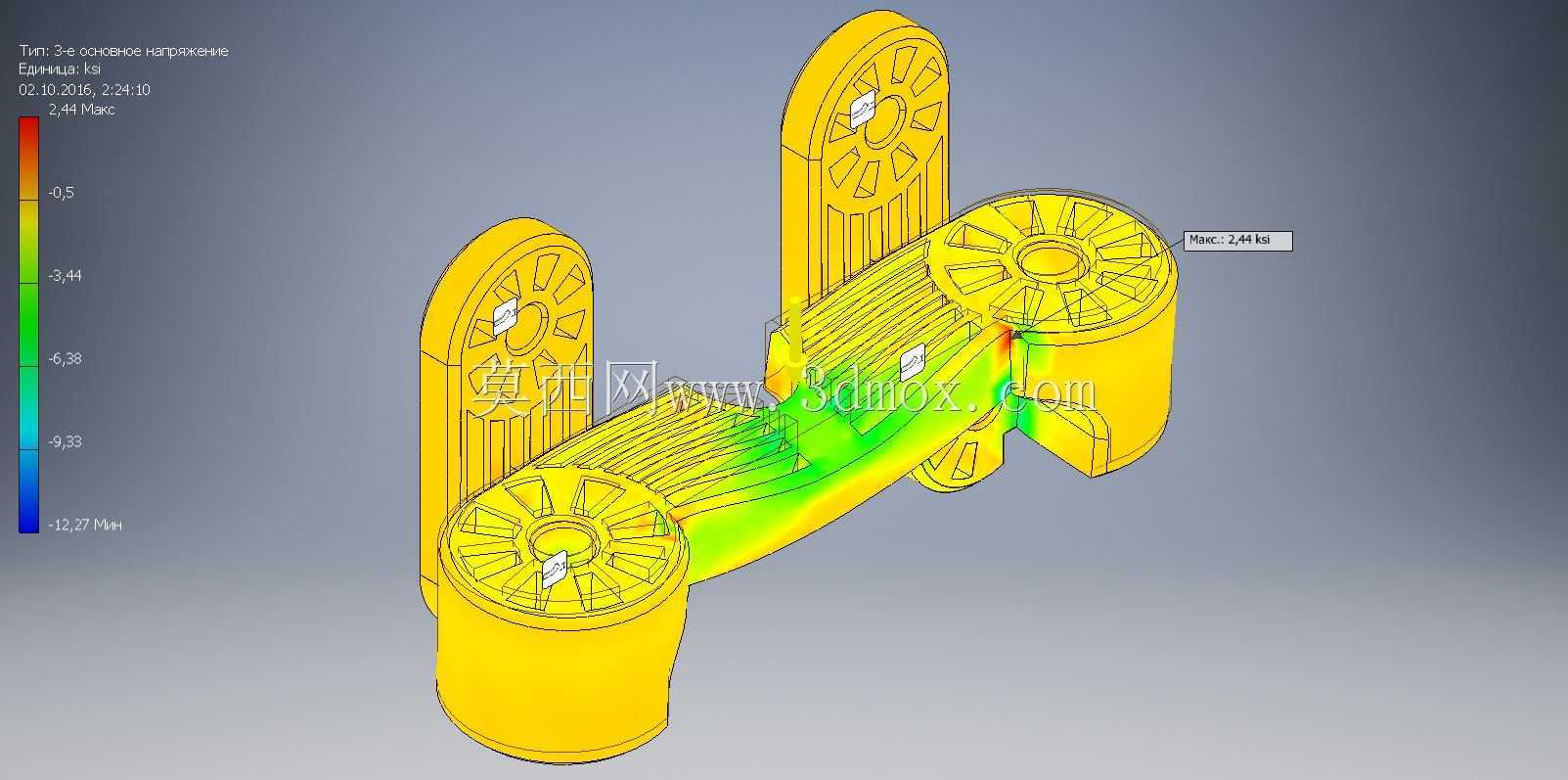

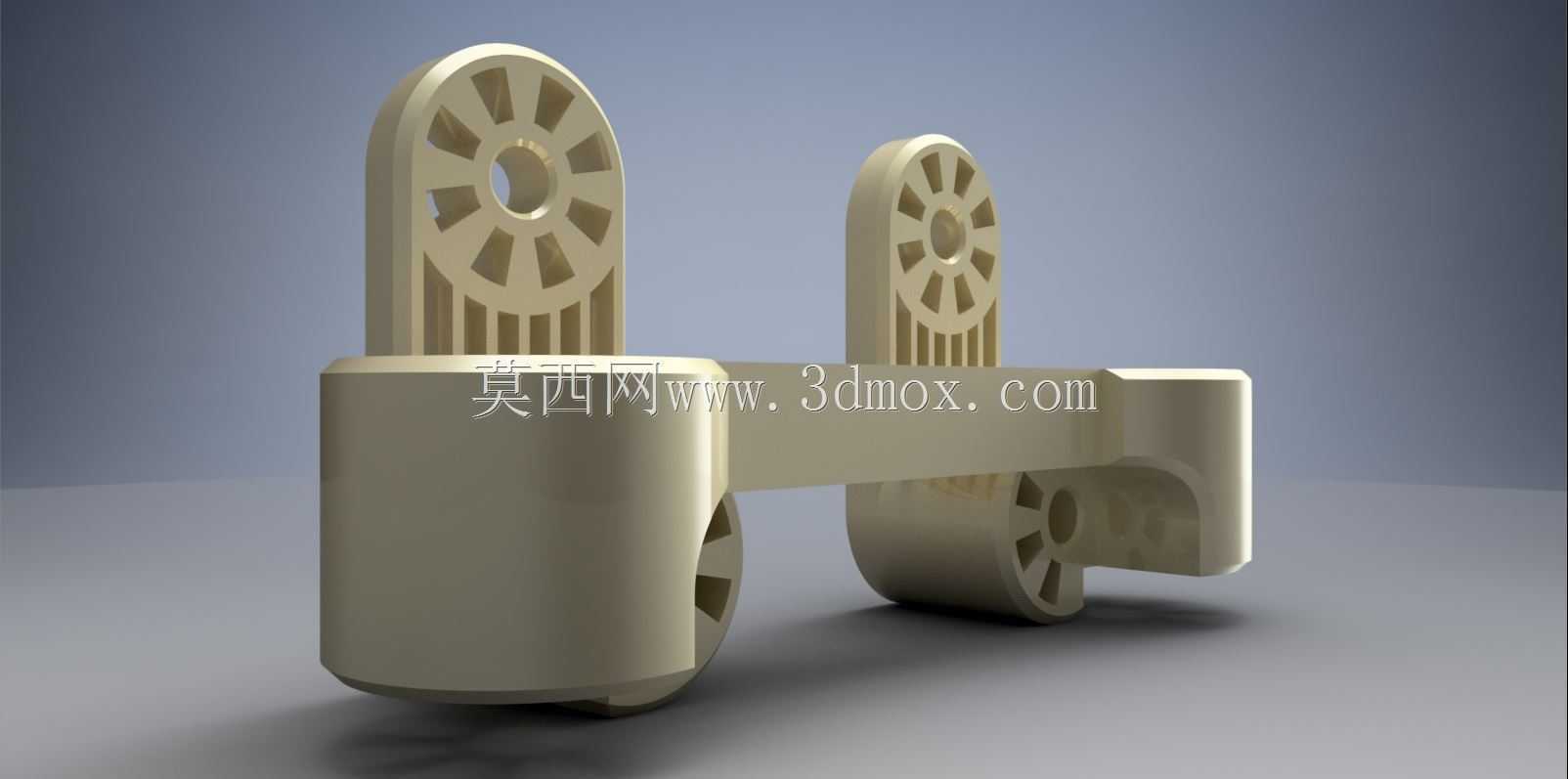

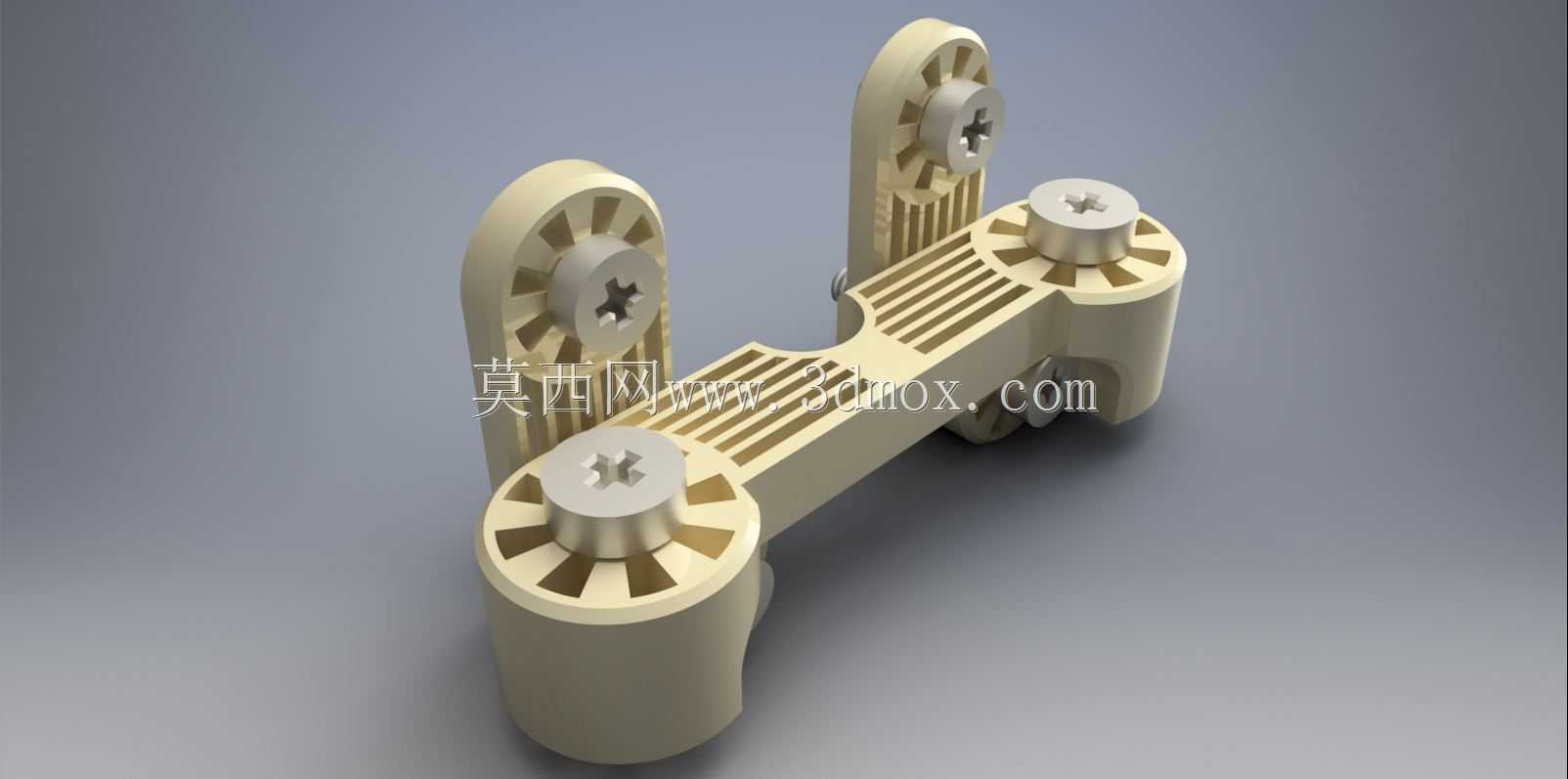

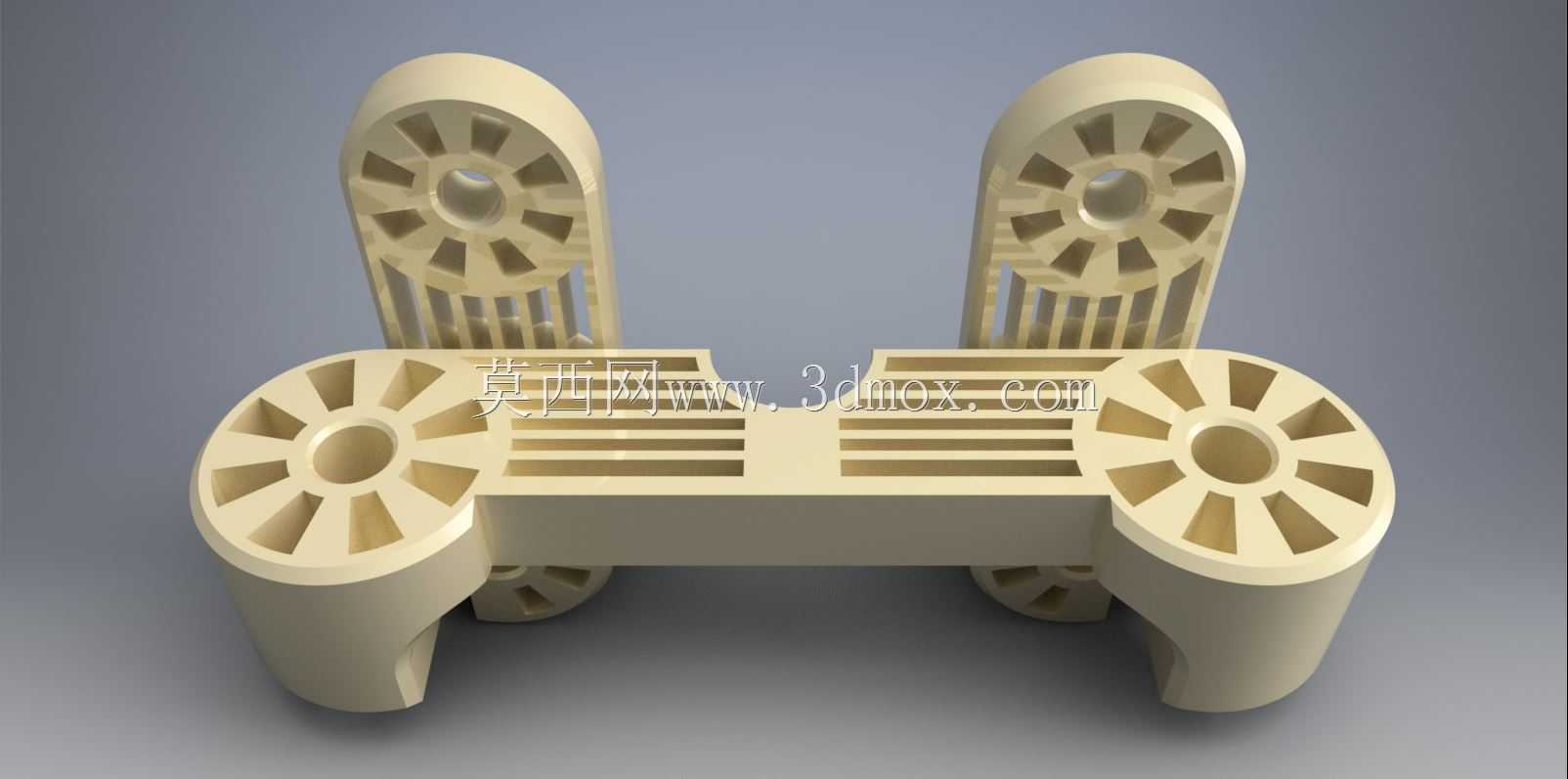

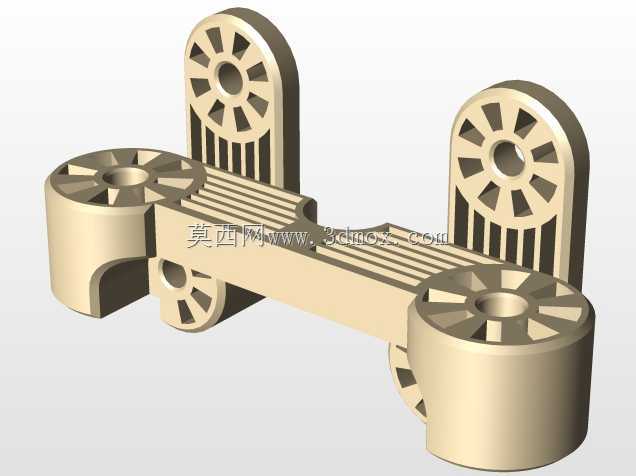

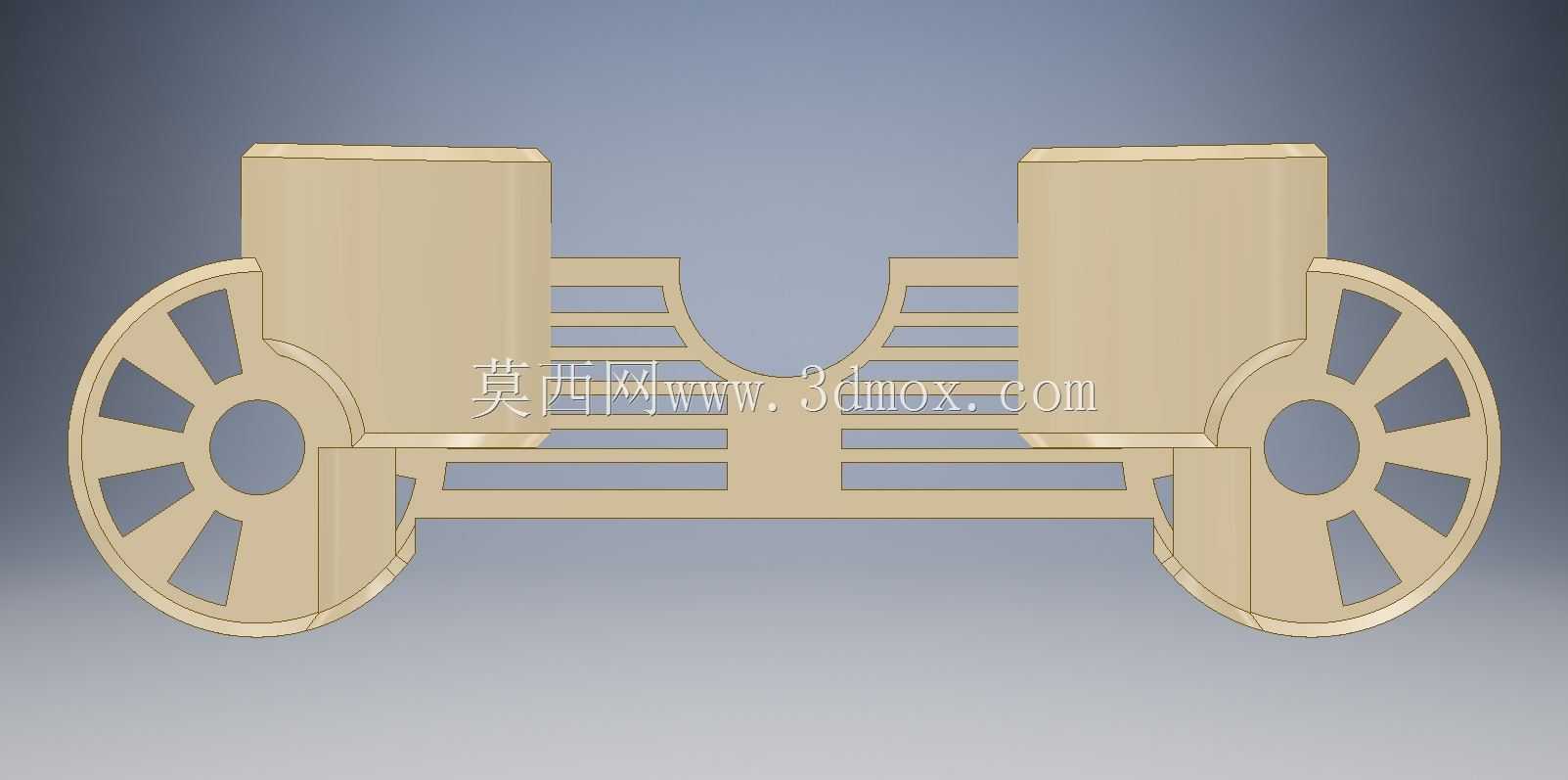

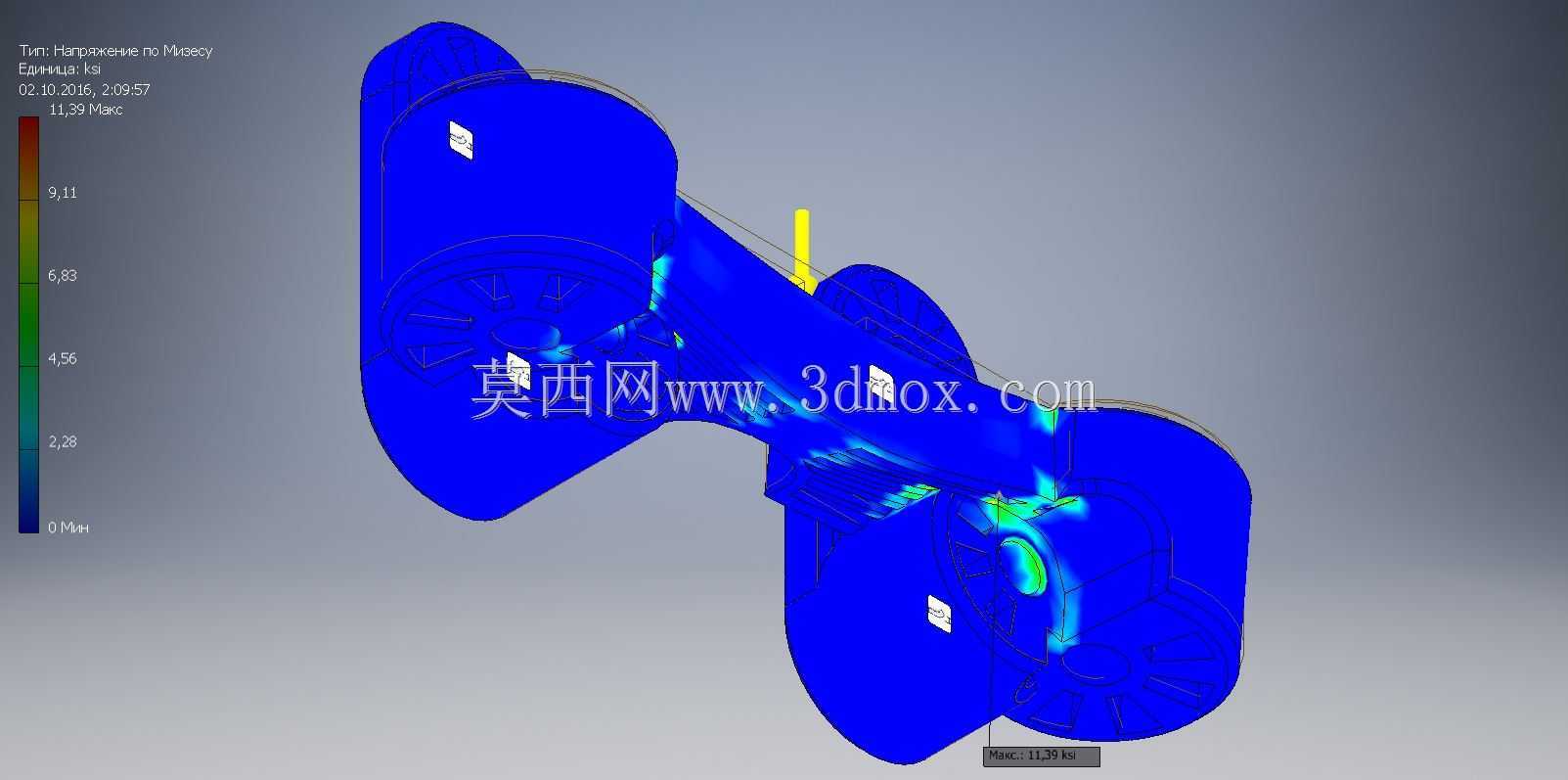

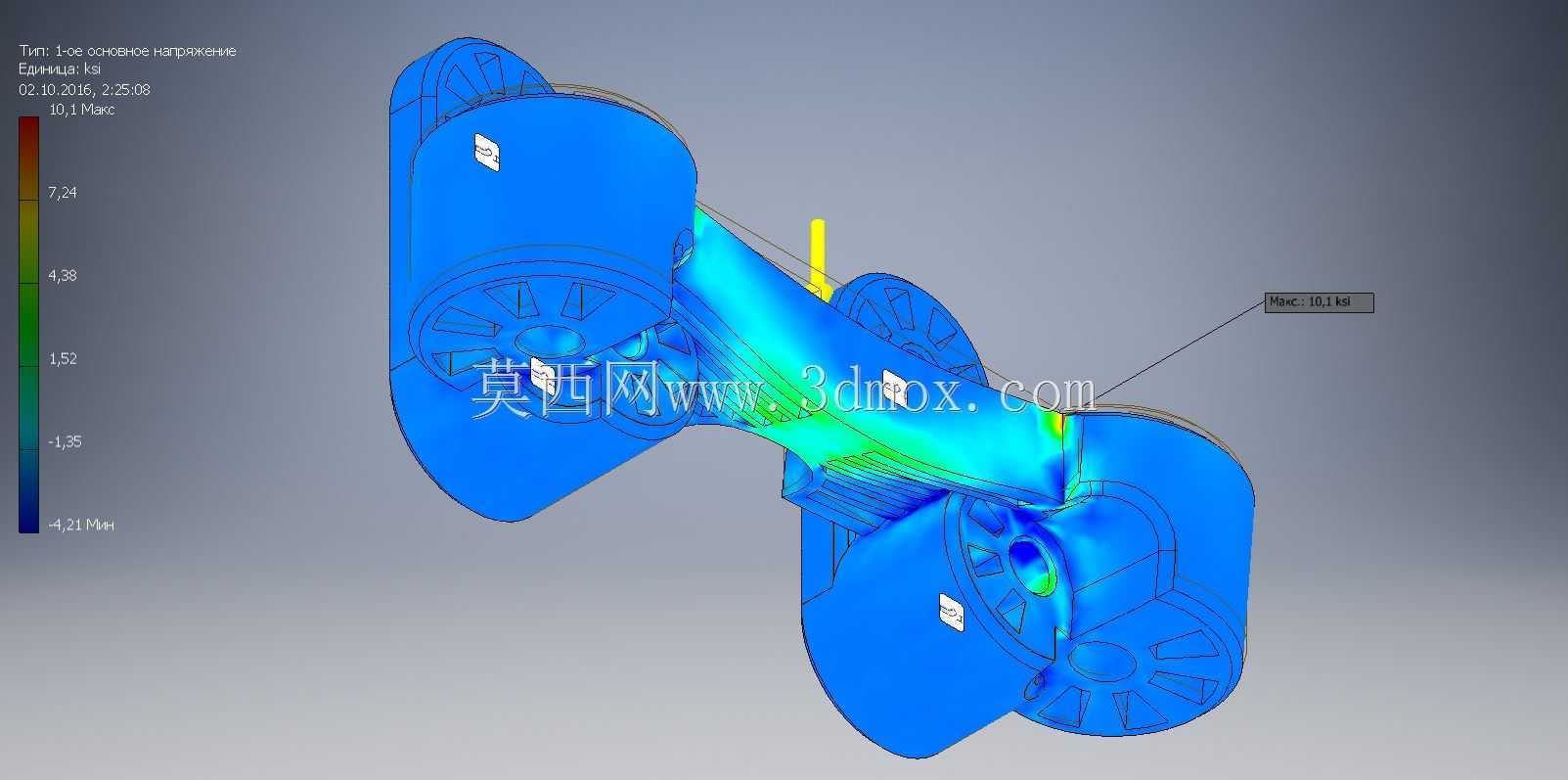

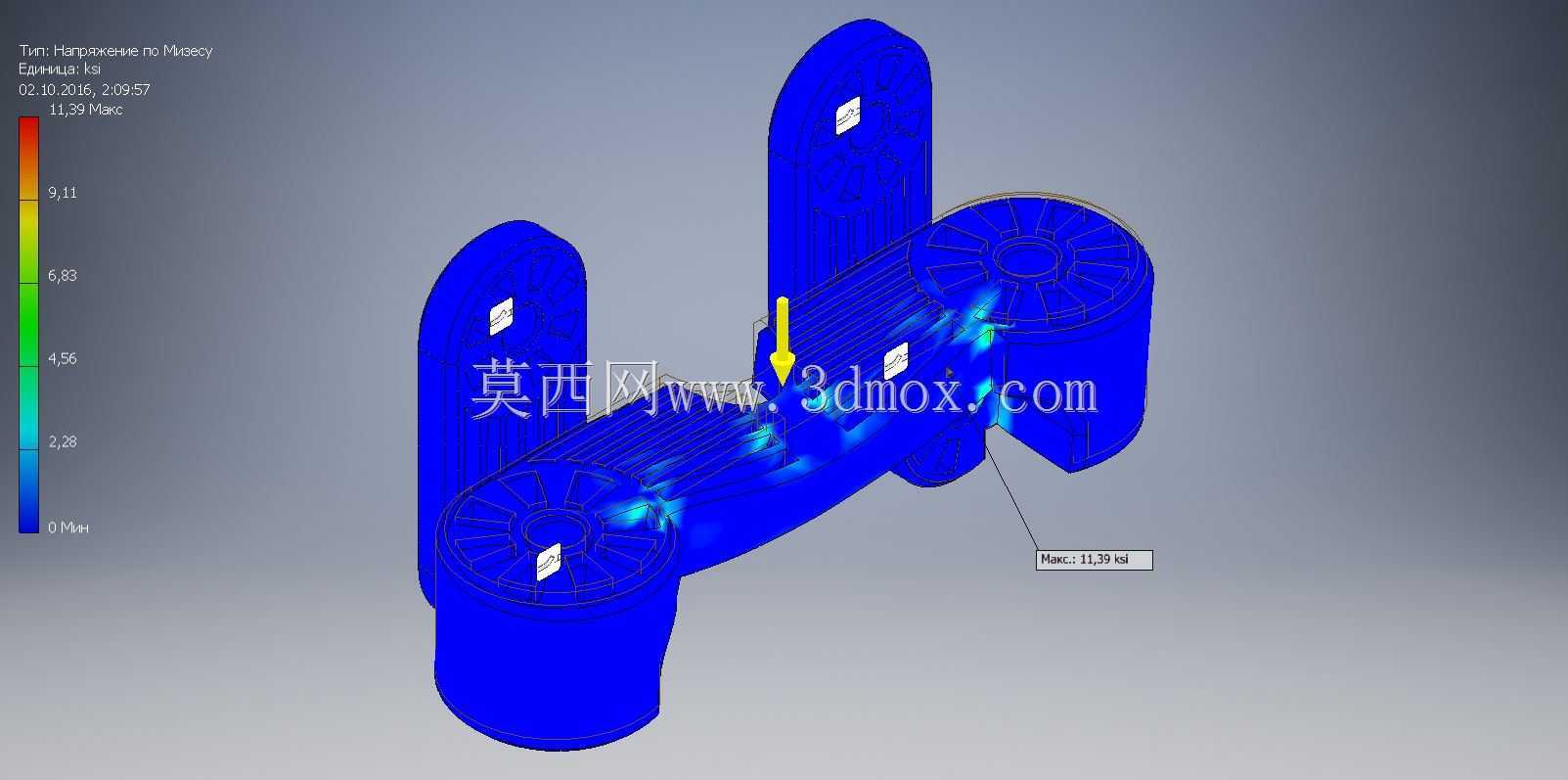

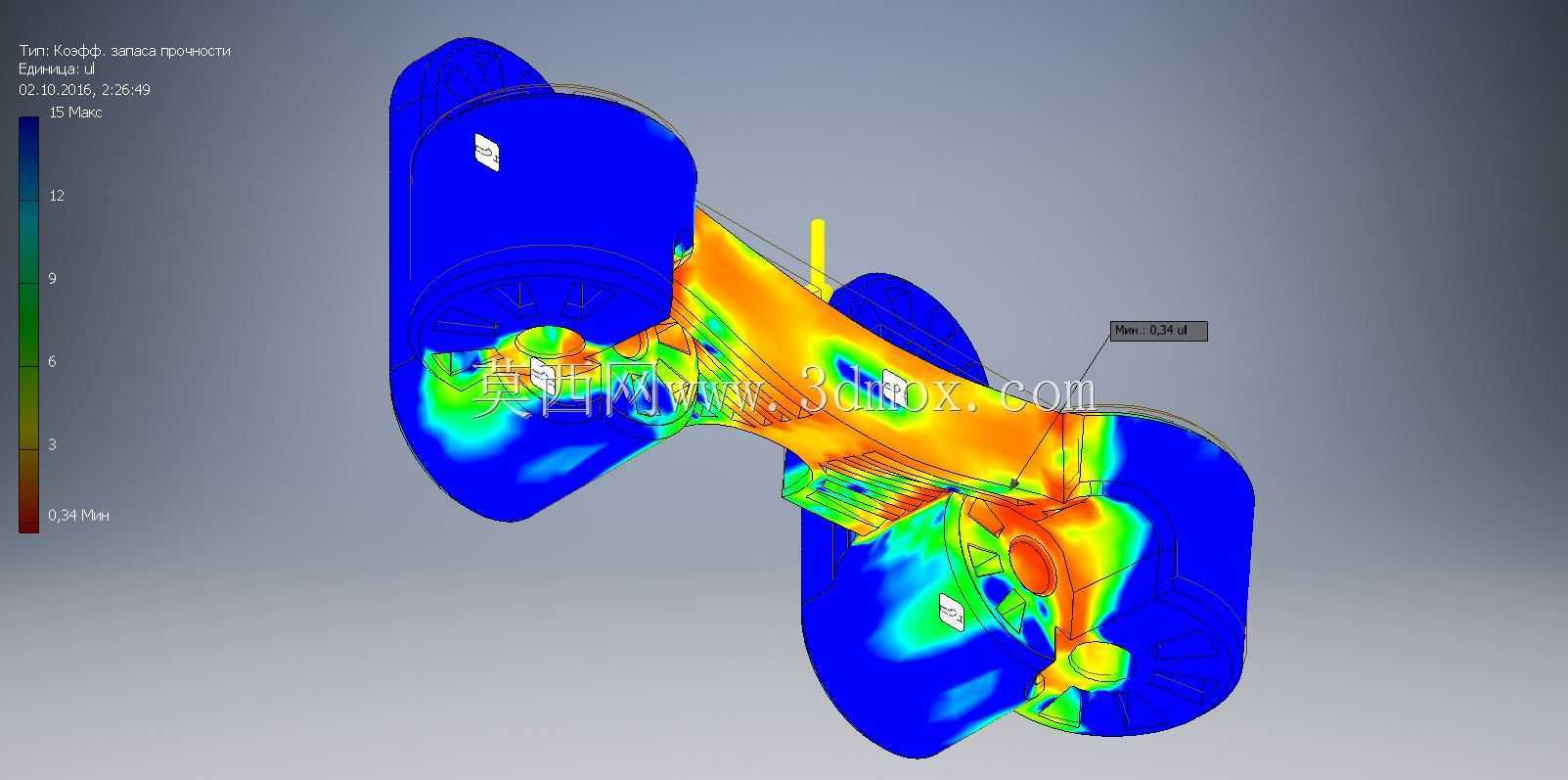

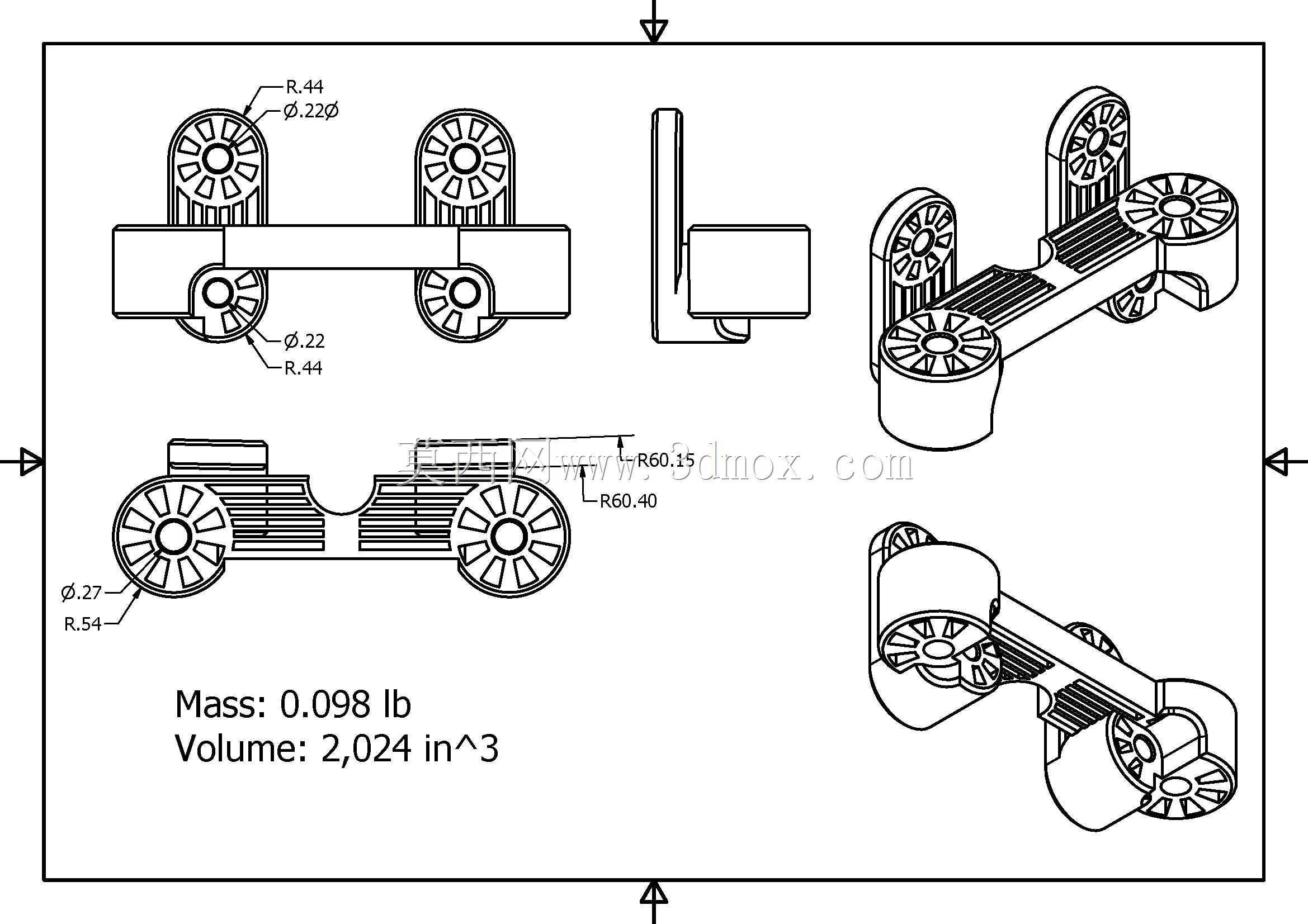

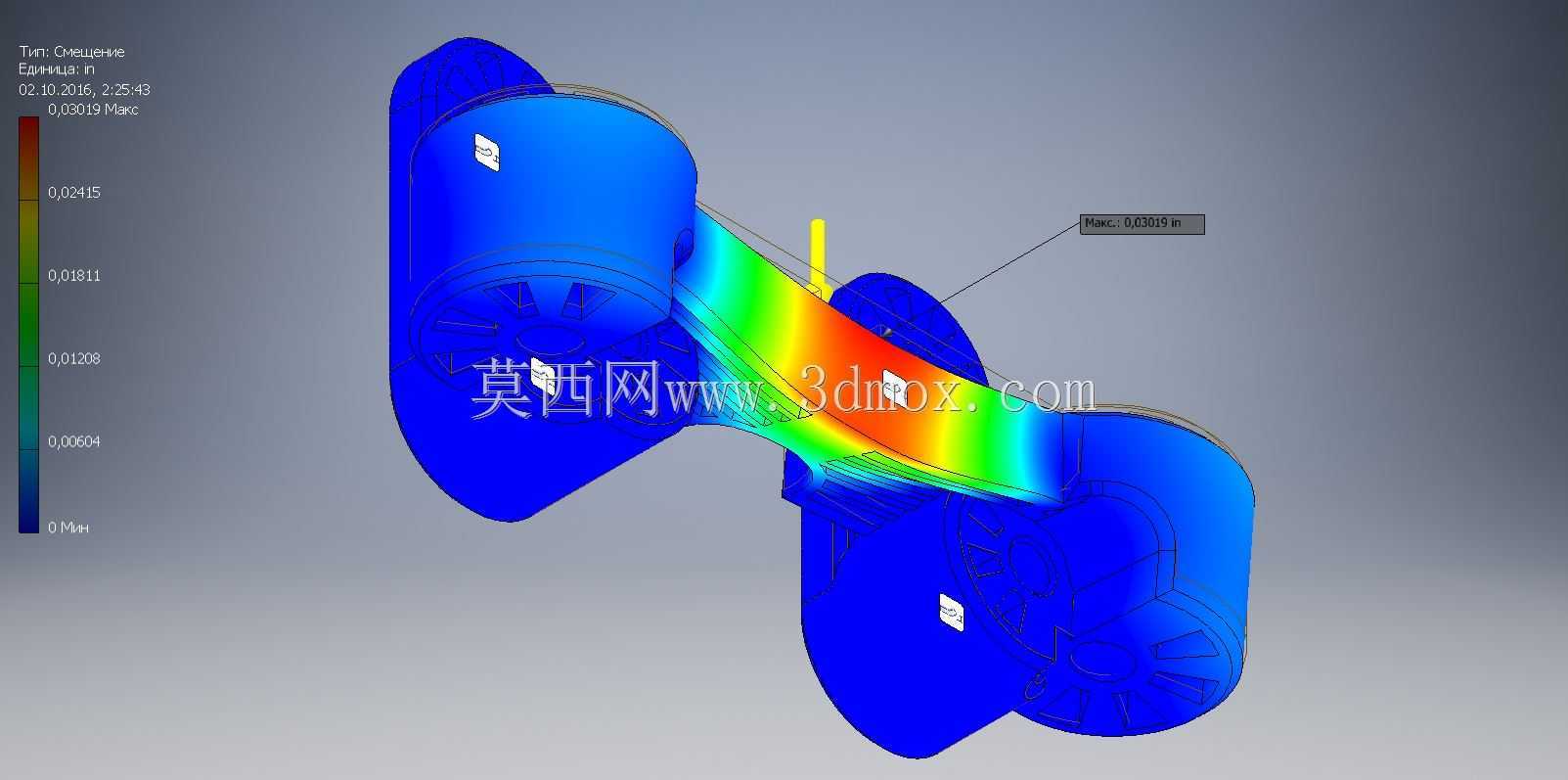

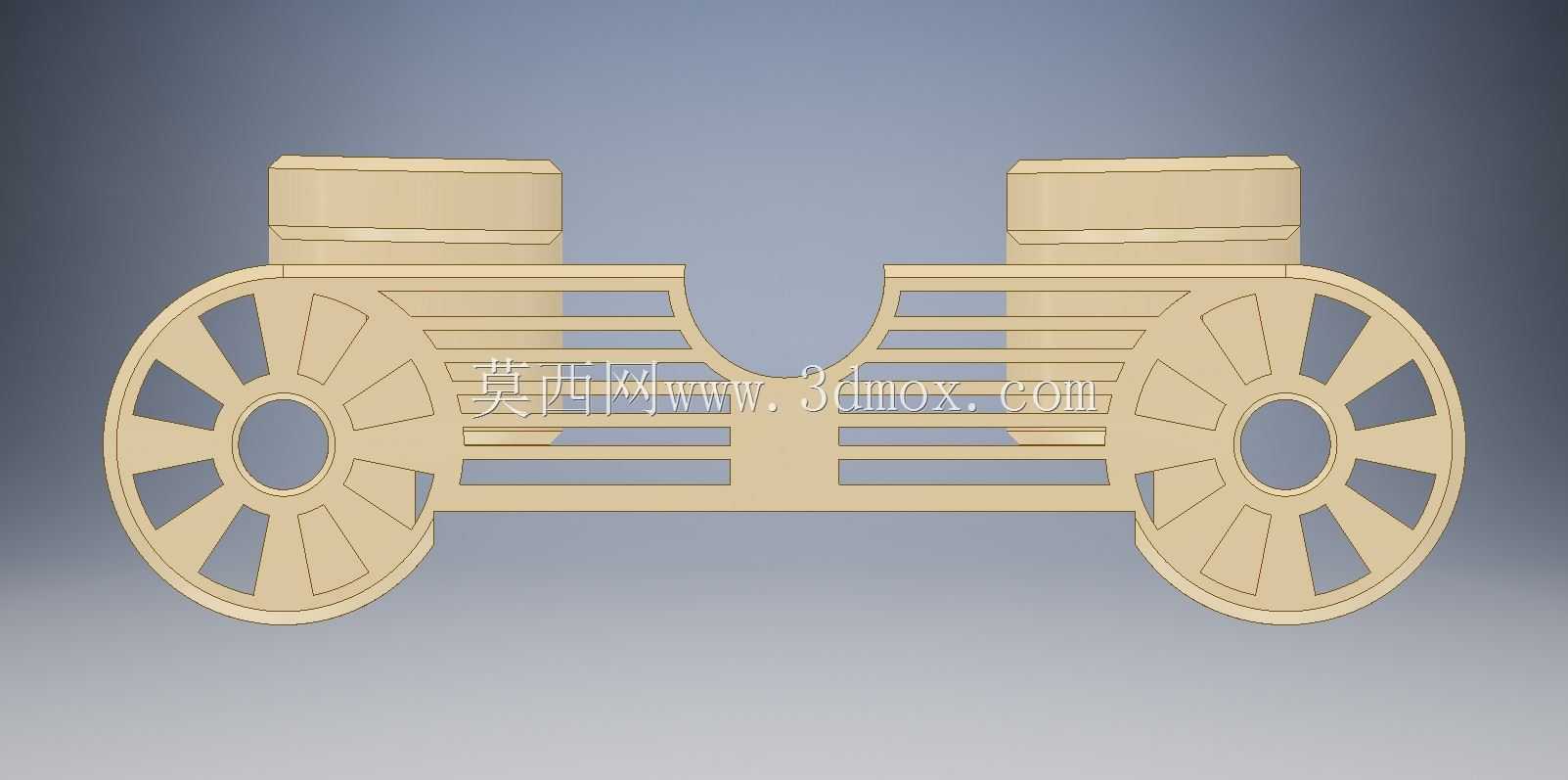

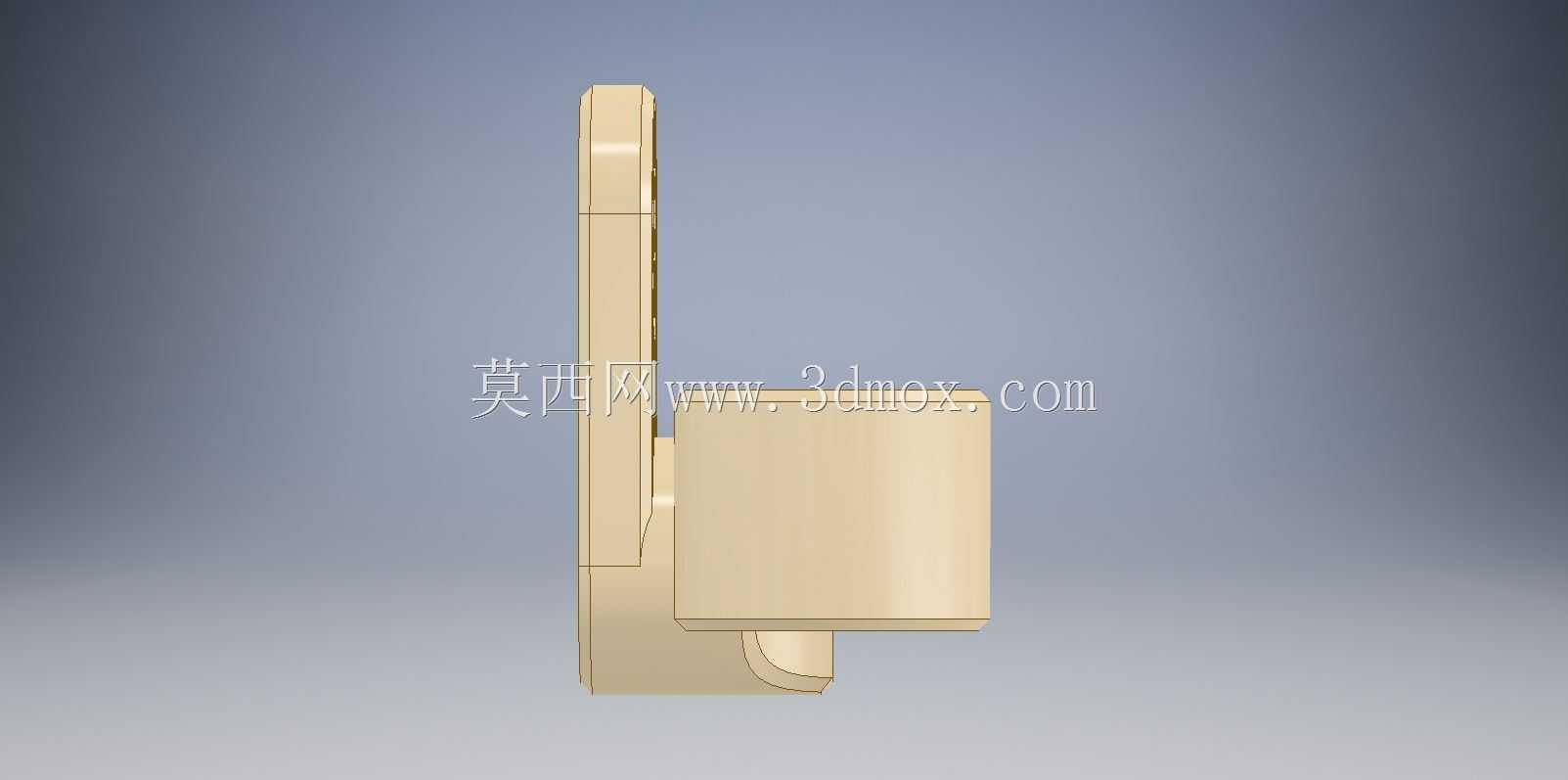

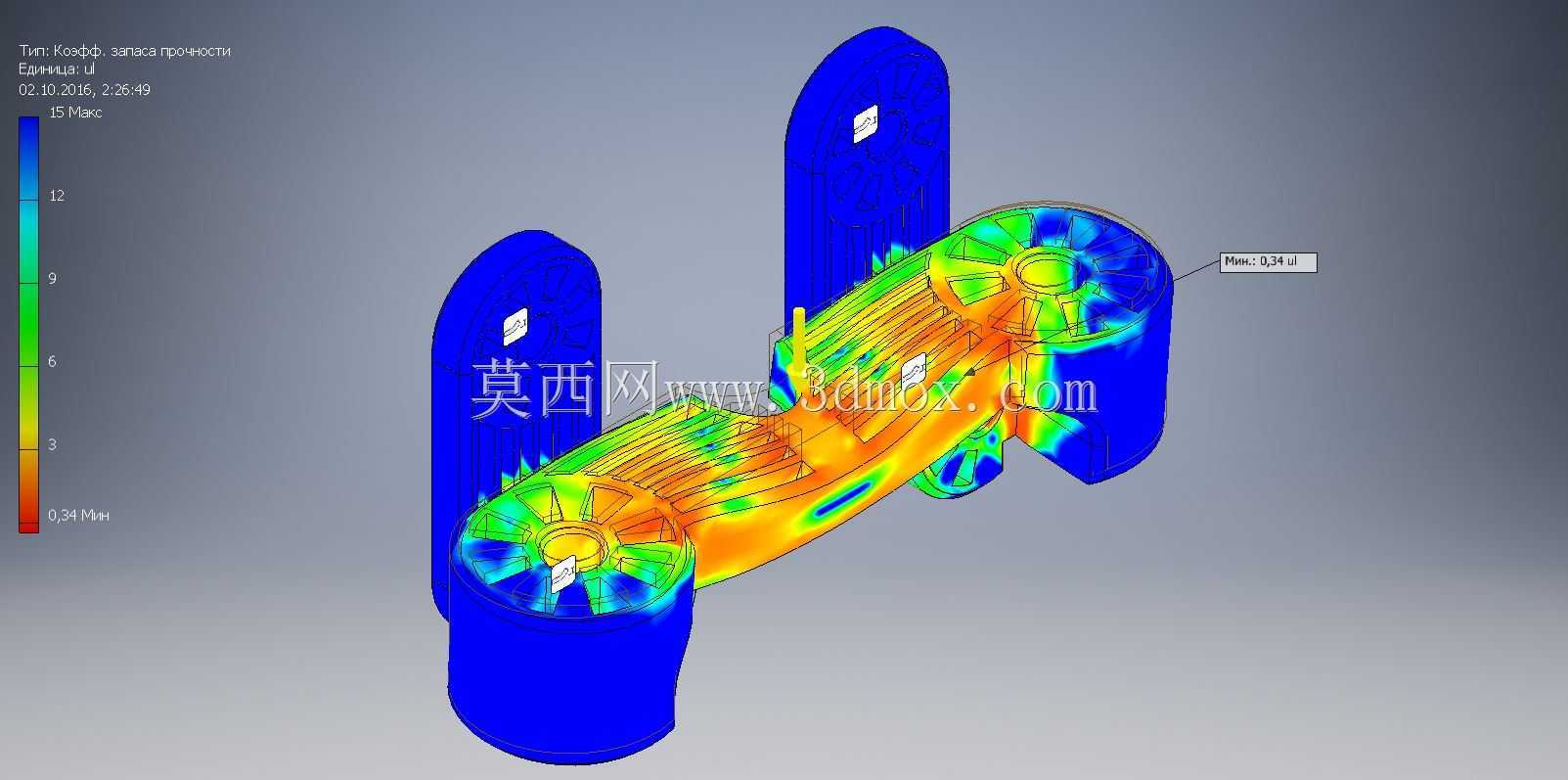

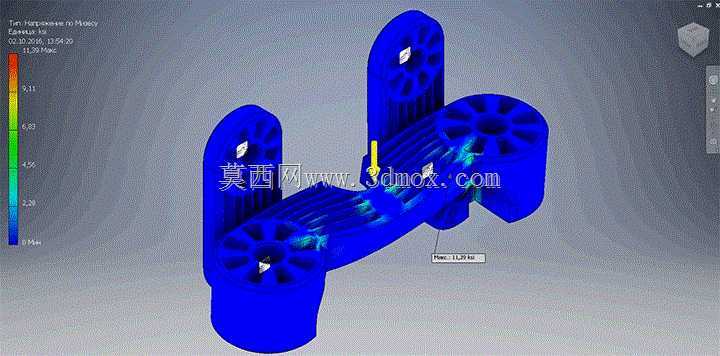

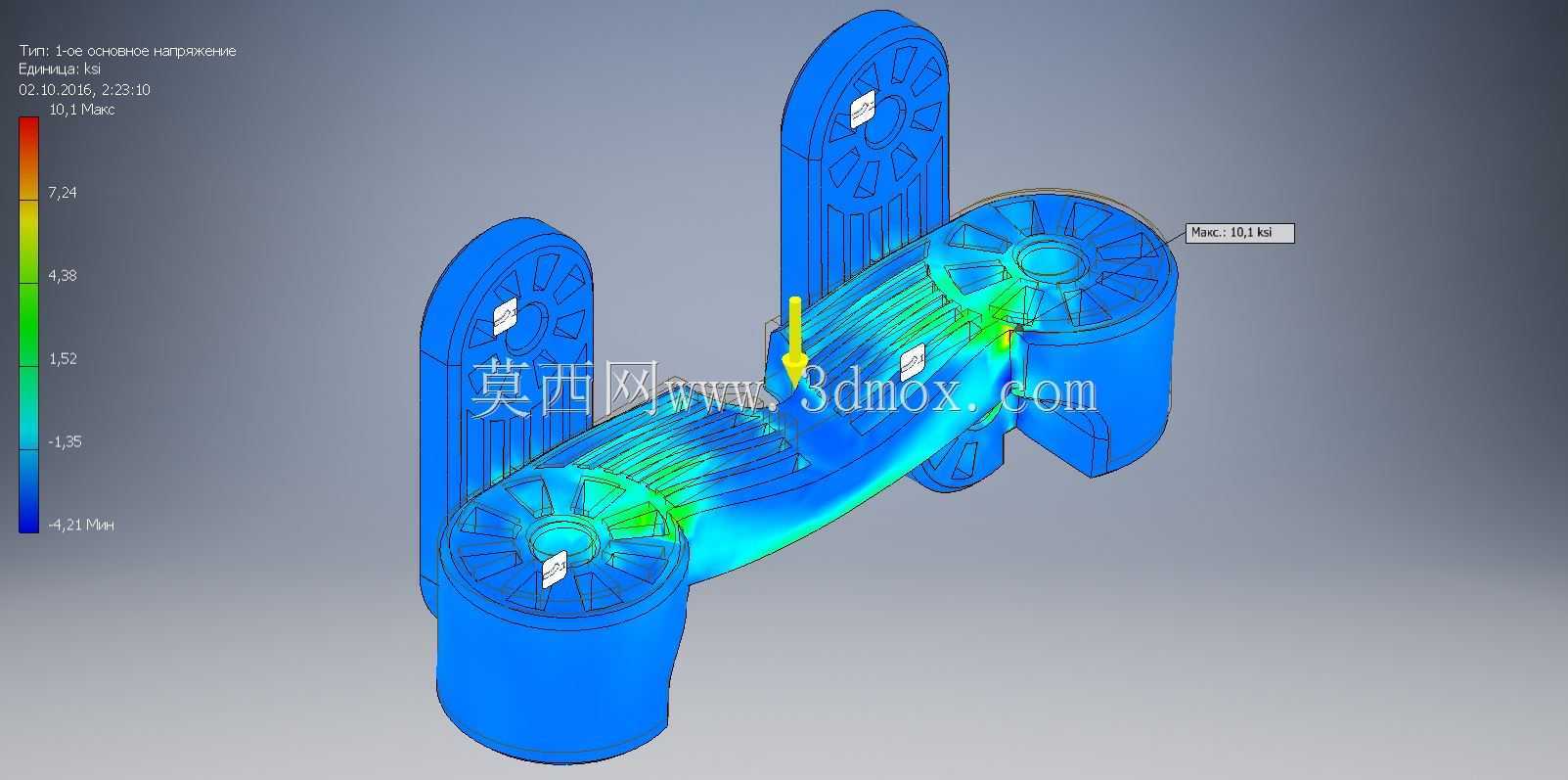

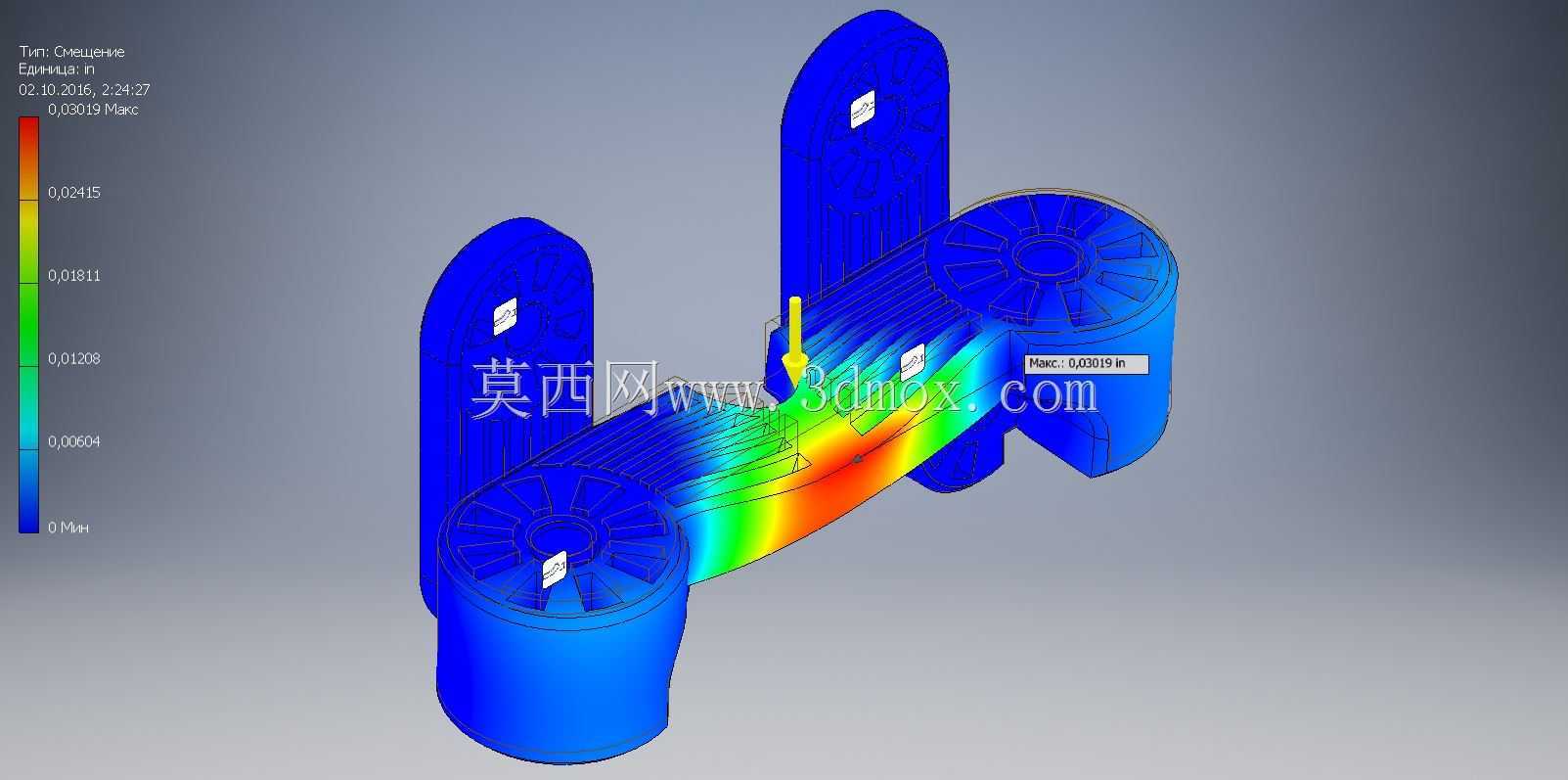

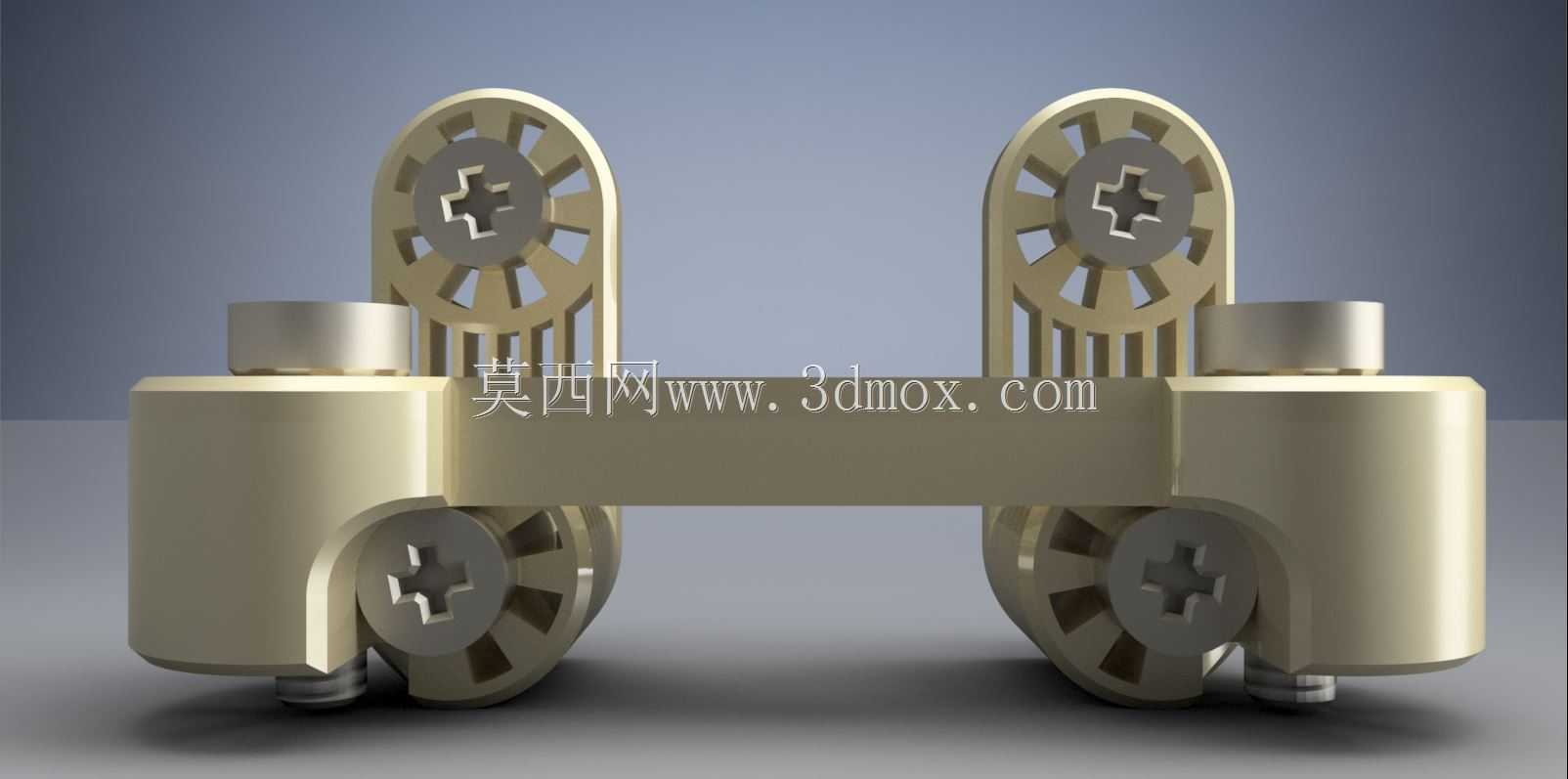

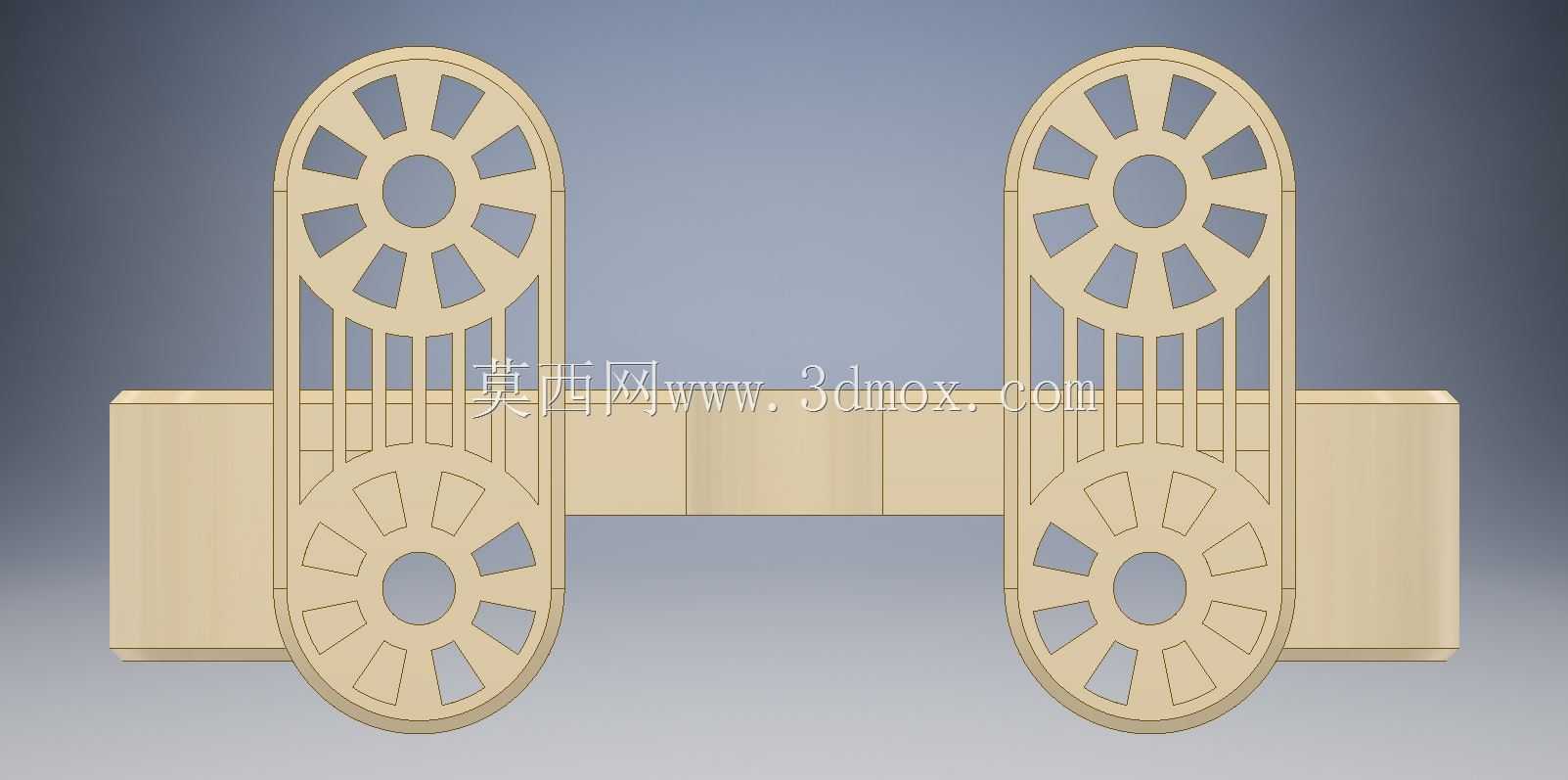

该结构件应用于航天运载火箭的箭体内部管路与线缆排布的支撑固定场景，在火箭发射升空的全流程中，需要承受起飞阶段的强振动载荷、飞行过程中的气动冲击以及级间分离阶段的瞬时作用力，同时要在极端温差、高真空的太空临近环境下保持结构尺寸稳定性，避免因形变导致配套的管路、线缆出现移位甚至破损，影响火箭飞行控制信号传输与推进剂供给稳定性。从功能特性来看，该构件采用对称式双立臂加底部双筒座的构型，两端的筒状结构为核心安装定位基准，内孔可与箭体预装的定位销轴形成间隙配合，装配时可通过销轴快速完成初定位，降低总装阶段的对位调整难度；立臂与横梁区域的辐条式镂空设计，是在保证整体结构刚度满足载荷要求的前提下，尽可能去除非承力区域的材料冗余，适配航天产品对自重控制的严苛要求，每减少一克无效结构重量，都能为火箭有效载荷腾出更多设计空间。设计过程中优先考虑了载荷传递路径的合理性，起飞阶段的振动载荷会通过底部筒座传递到横梁，再通过两侧立臂均匀分散到上部连接点，避免局部应力集中导致的结构失效，所有镂空区域的转角都做了圆弧过渡处理，从根源上减少应力集中系数，提升构件的抗疲劳性能。安装边界方面，底部两个筒座的中心距为固定装配尺寸，需要与箭体预装的安装孔位严格匹配，立臂的高度与上部安装孔的位置，决定了所支撑固定的管路、线缆与箭体内壁的安全距离，设计时预留了足够的安装操作空间，方便总装人员使用标准紧固件完成锁紧操作，构件整体外轮廓无尖锐凸起，避免装配过程中划伤操作人员或损坏周边的柔性管线。材料选用上适配高性能热塑性工程塑料的加工特性，可通过增材制造工艺快速完成小批量试制，也可通过机加工工艺实现高精度批量生产，成型后的构件具备优异的比强度与耐温性能，无需额外做表面防腐处理即可适应航天发射场的地面存储环境。
