四旋翼飞行载具机架结构参数化设计

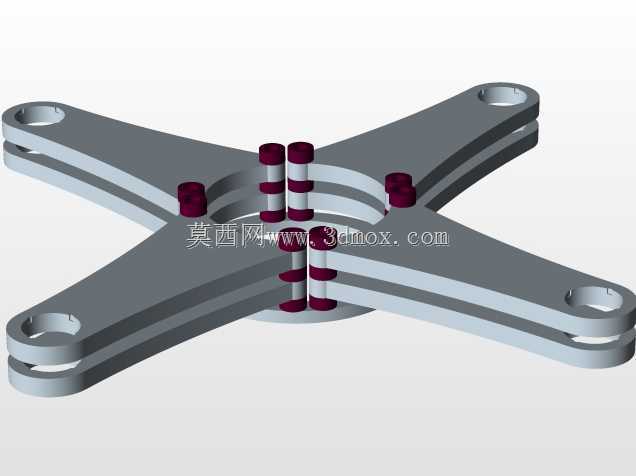

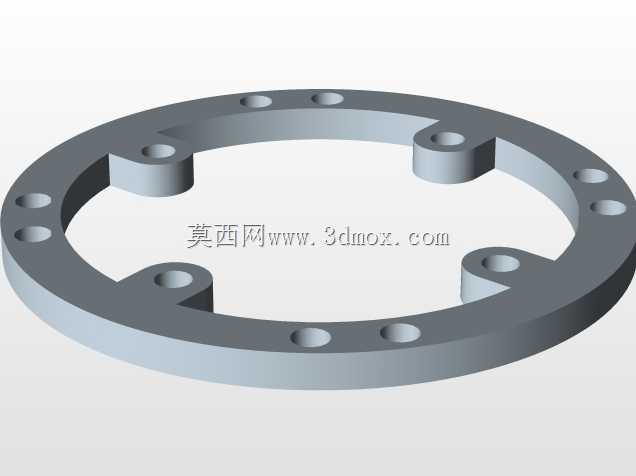

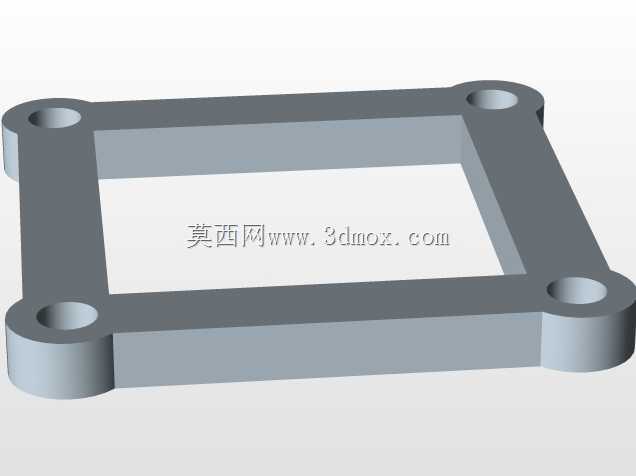

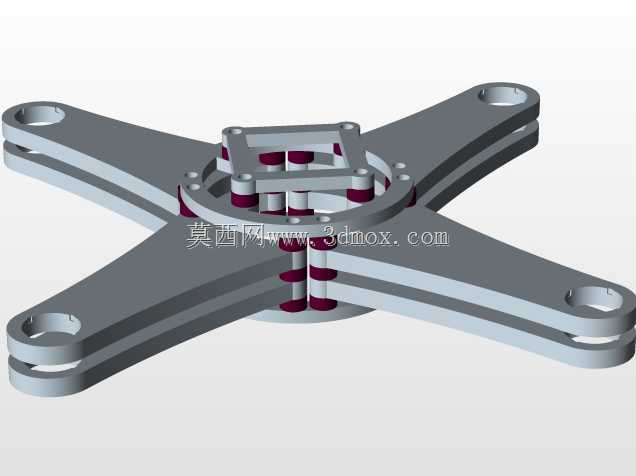

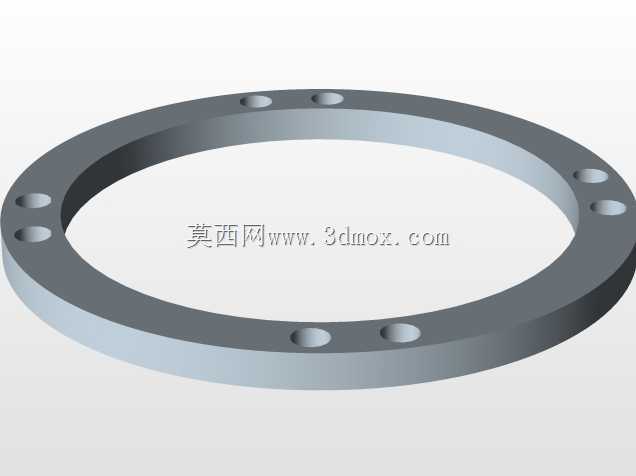

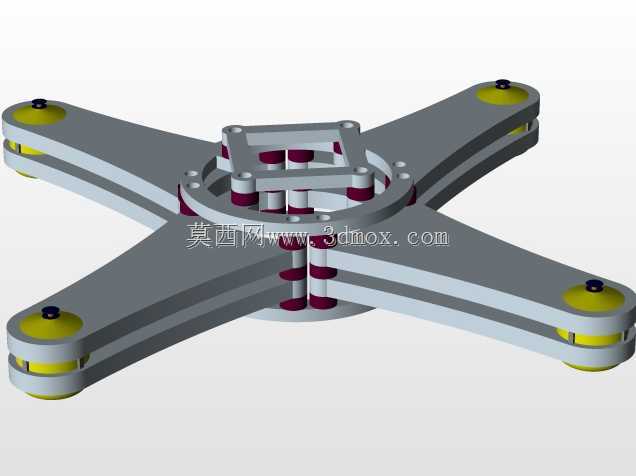

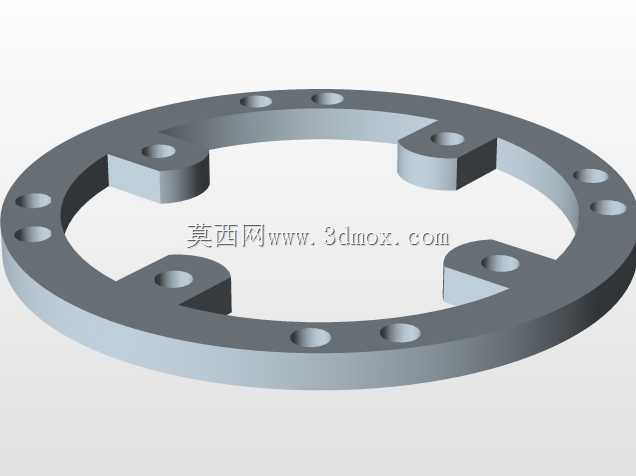

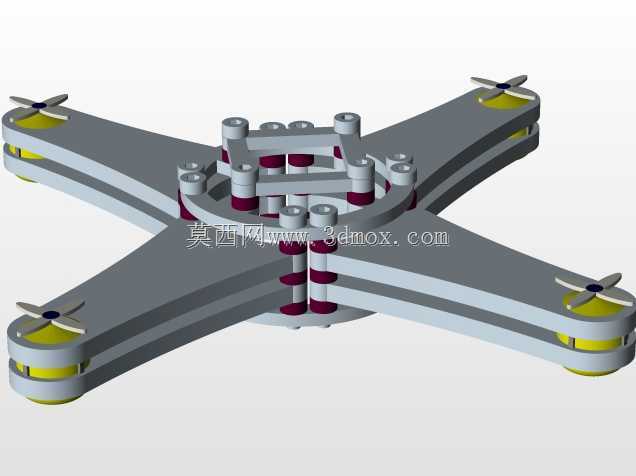

这款四旋翼飞行载具的机架结构，在设计阶段优先考虑了户外巡检、小范围航测场景的实际使用需求，四个机臂采用等夹角X型布局，相邻机臂夹角严格控制为90度，能保证四个旋翼的升力输出均匀分布，不会出现单侧力矩偏差导致的飞行姿态偏移问题。中心承载区域采用分层堆叠式结构，上下层板之间通过带减震衬套的立柱连接，这类结构可以有效过滤旋翼高速转动时传递到中心舱的高频振动，避免搭载的测绘传感器、摄像模块出现成像模糊、数据采集偏差的问题，中心舱预留的安装位可以适配主流的飞控板、电池、信号接收模块，安装孔位采用通用间距设计，不需要额外打孔改造就能完成核心部件的装配。机臂部分采用双层板夹合结构，从中心舱延伸到旋翼安装位的长度经过力矩核算，既保证旋翼转动时不会和机架本体产生干涉，又能控制整机的转动惯量，让飞行姿态调整时的响应速度更跟手，不会因为机臂过长导致动作滞后。旋翼安装端预留了电机固定孔位和电调走线槽，走线槽隐藏在双层机臂的夹层中间，既可以避免飞行过程中气流吹动线材产生多余阻力，也能防止线材外露被旋翼剐蹭造成飞行故障。机臂和中心舱的连接位置做了加厚处理，能承受降落时的冲击载荷，即使是硬着陆的场景，也不容易出现连接位断裂的问题。整机的安装边界充分考虑了收纳需求，机臂如果采用快拆结构设计的话，拆卸后整体尺寸可以缩小到原展开尺寸的三分之一，方便携带到野外作业场景。起落部分和机臂末端整合设计，不需要额外加装外置起落架，就能保证起飞降落时机身和地面保持足够的安全距离，避免底部搭载的传感器磕碰地面。整个结构采用参数化建模思路，各个安装位的尺寸、机臂长度、层板间距都可以根据实际搭载需求快速调整，比如需要搭载更重的任务载荷时，可以直接调整参数加厚机臂板材、增加减震立柱的数量，不需要重新搭建整体模型框架，能大幅缩短结构改型的设计周期。结构的受力路径从旋翼安装位沿着机臂传递到中心舱的环形加强结构，再均匀分散到整个中心框架，不会出现局部应力集中的问题，在保证结构强度的前提下，尽可能去除了非受力区域的多余材料，控制整机自重，提升有效载荷占比。
