100毫米口径模拟火箭结构设计

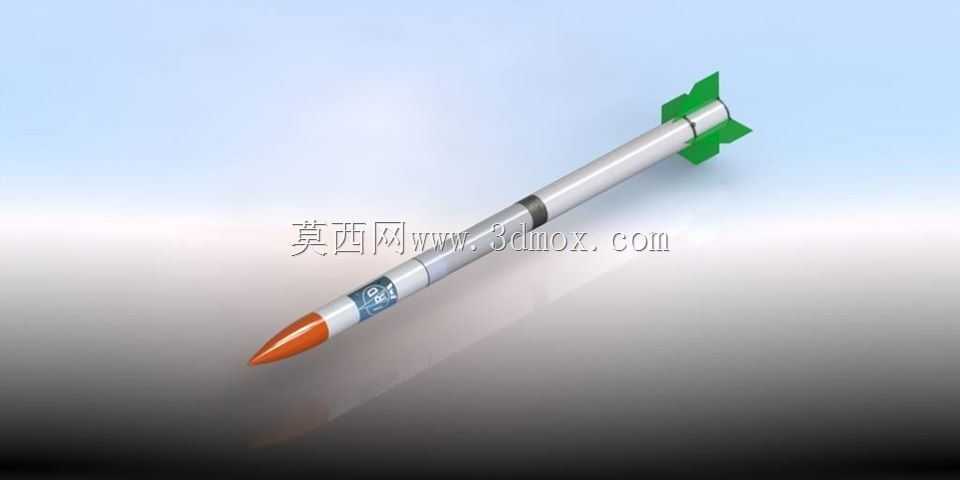

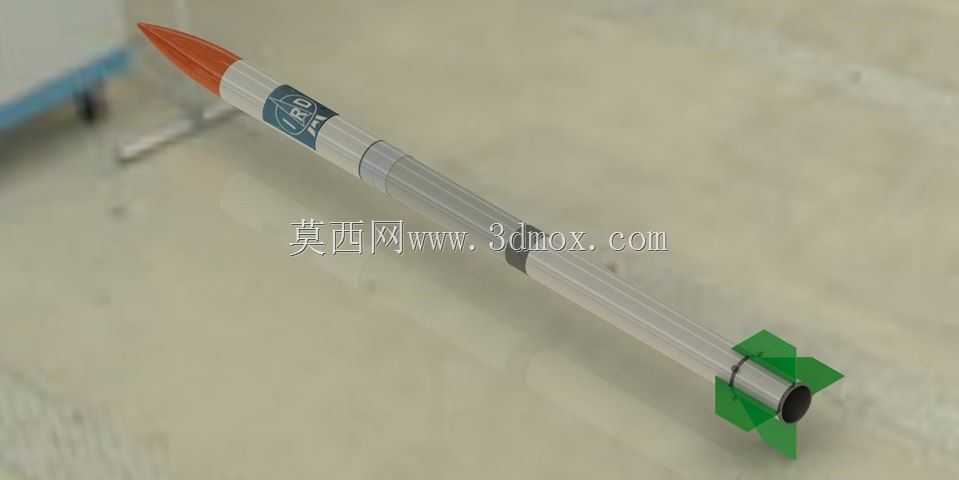

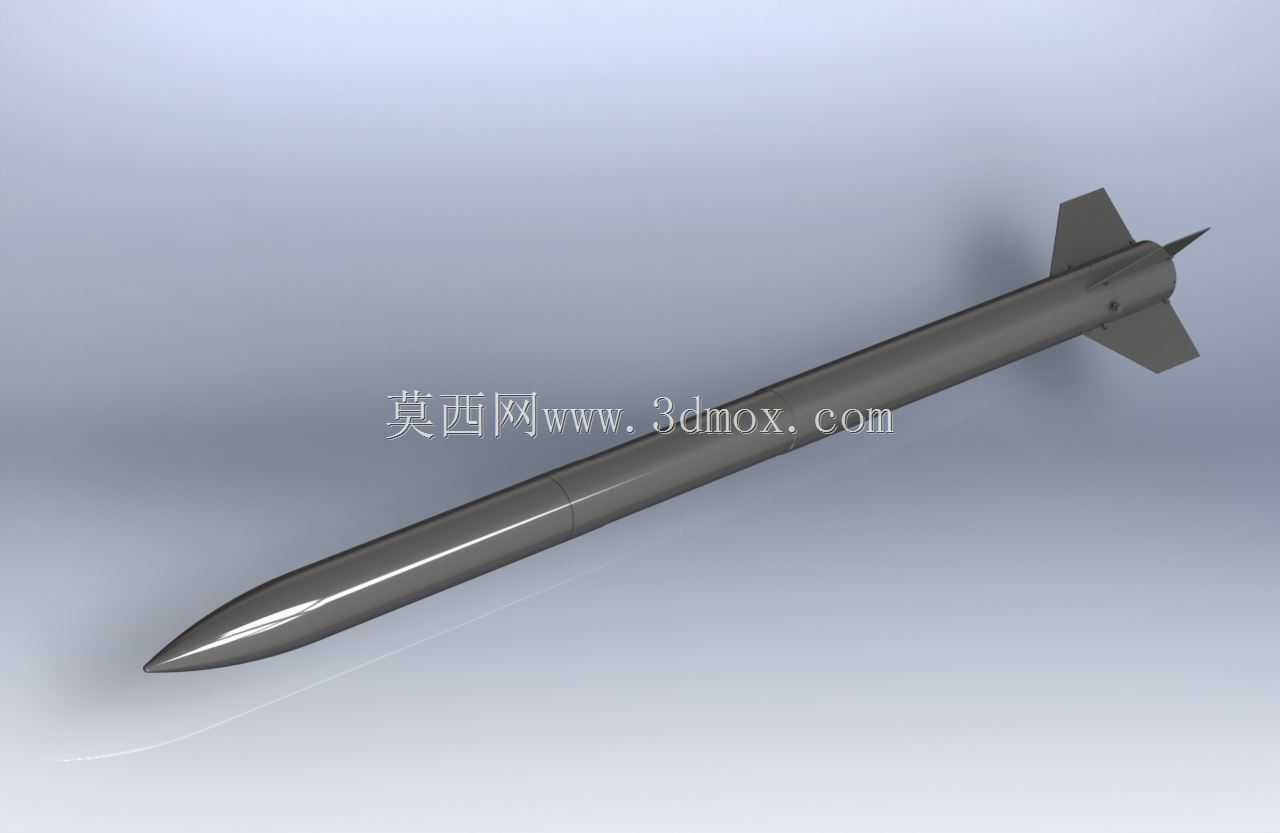

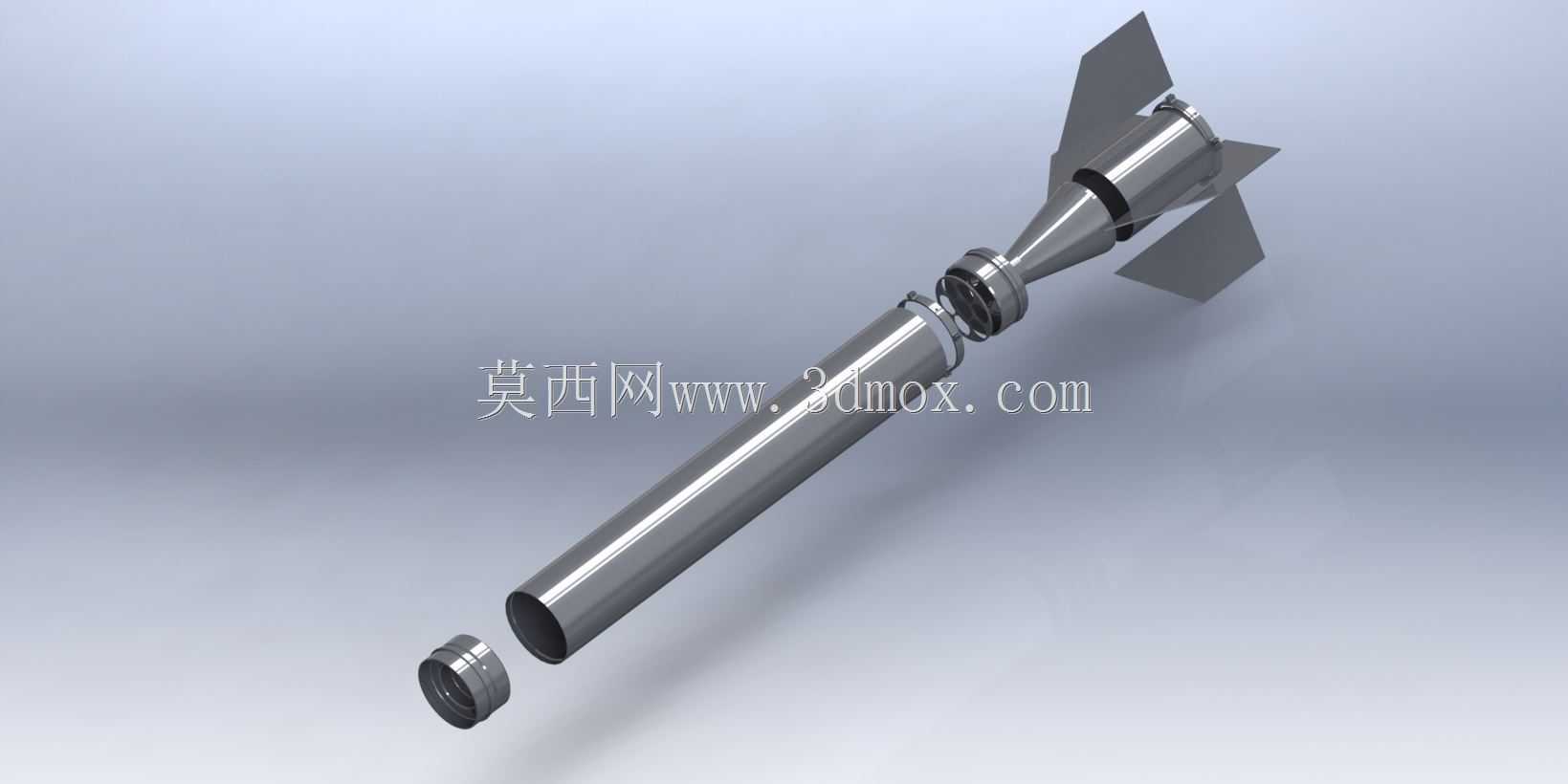

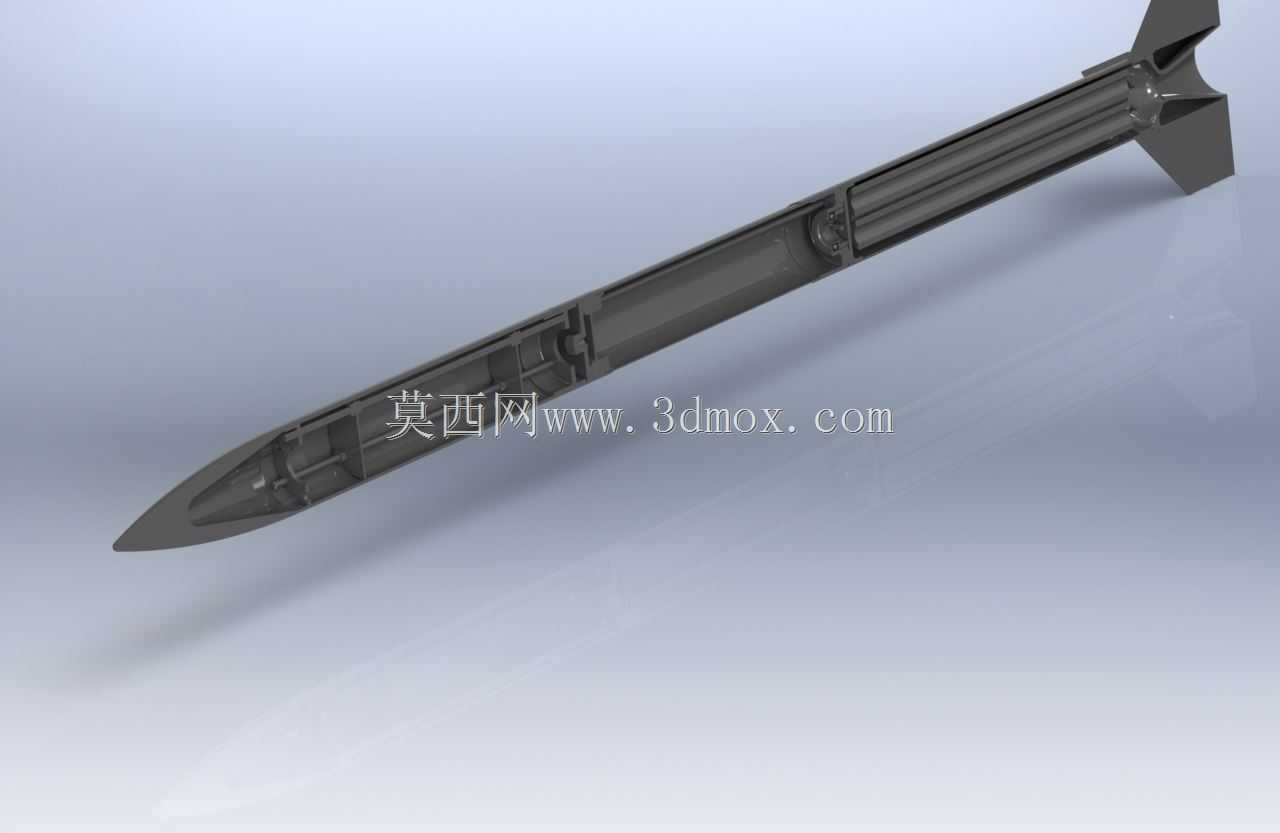

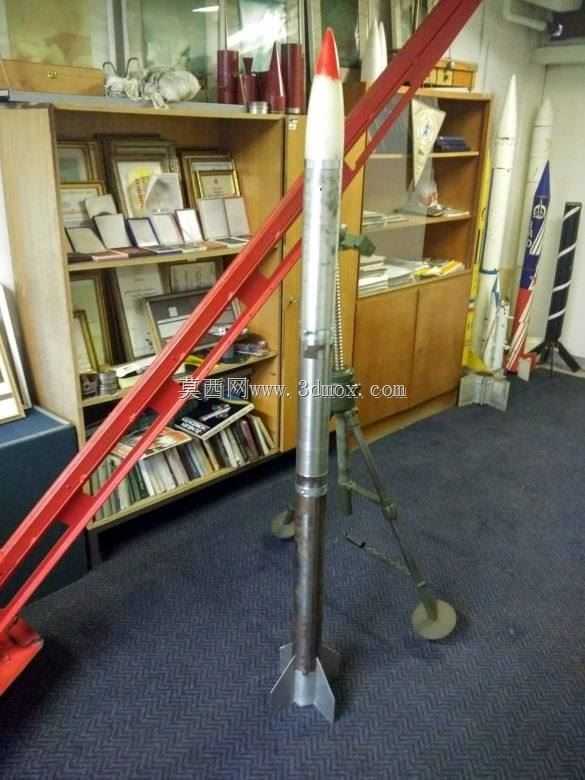

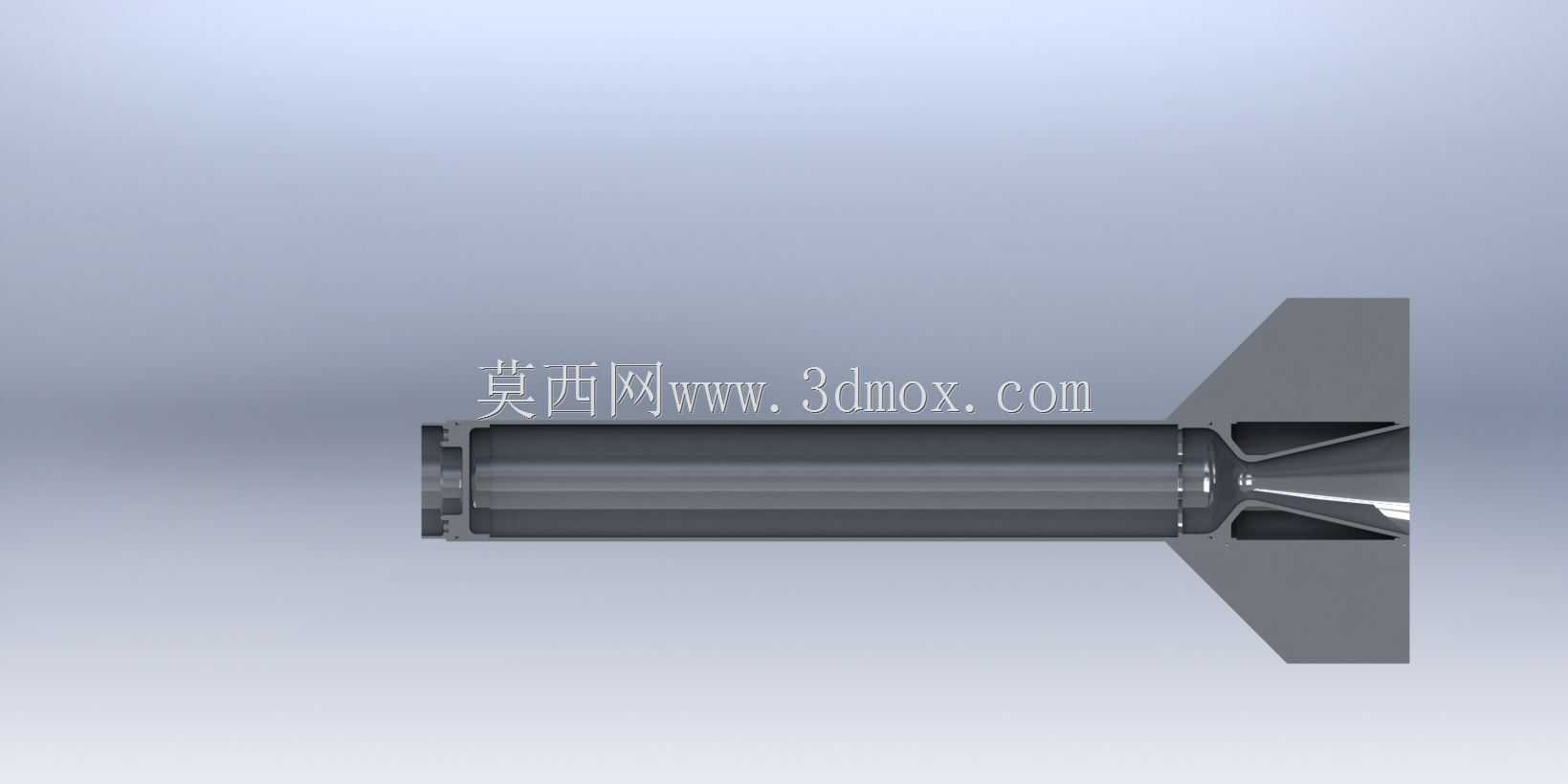

这款100毫米口径模拟火箭的结构设计，核心面向院校兵器科普教学、国防教育展陈、发射原理实训场景使用，完全还原同口径实装火箭的气动布局与结构逻辑，可配合适配的斜轨发射架完成模拟发射演示，帮助实训人员直观理解火箭弹的推力传递、气动稳定、飞行姿态控制的核心原理，避免实装教学带来的安全风险与成本损耗。设计过程中优先还原弹体的分段式结构逻辑，从弹头到尾段依次设置模拟引信段、等效战斗部舱、固体燃料舱模拟段、尾翼稳定段，各段之间采用螺纹同轴连接，同轴度公差控制在0.05mm以内，既保证拆装演示时的便捷性，也能还原实弹的装配逻辑，教学过程中可逐段拆解展示内部的空间布局，讲解各舱段的功能划分与载荷分配逻辑。弹体头部采用圆弧钝头设计，锥角匹配实弹的气动参数，可降低飞行过程中的空气阻力，头部外侧包裹红色标识层，和金属质感的弹身形成明确视觉区分，符合教学教具的安全标识要求，避免误判。弹身主体采用等直径圆柱段设计，外径严格控制在100毫米，适配通用100毫米口径发射导轨的尺寸边界，弹身表面预留的定位凸台可和发射架上的锁定机构配合，完成发射前的姿态固定，安装时弹体轴线和发射导轨的平行度误差不超过0.1mm，保证模拟发射时的初始姿态稳定。尾段采用四片对称布置的固定式尾翼结构，翼片后掠角度经过气动校核，飞行过程中可提供足够的稳定力矩，让弹体全程保持头部朝前的飞行姿态，尾翼的外切圆直径和弹身直径的比例匹配实装参数，不会出现发射时卡滞、出架后姿态失稳的问题。尾段底部预留模拟喷口的安装位，可适配教学用低压动力模块，完成短距离的模拟发射演示，喷口的收敛角度参考实弹的拉瓦尔喷管结构做简化设计，既满足教学展示的直观性，也适配低压动力的推力输出特性。设计时充分考虑教学场景的使用需求，弹体所有棱边都做了R2以上的圆角处理，没有尖锐外露结构，避免拆装演示过程中造成划伤，弹体各段的连接螺纹采用标准公制粗牙螺纹，日常维护更换配件时无需定制特殊工装，普通活动扳手即可完成拆装操作。弹体的重心位置经过配平设计，位于弹体总长靠前三分之一处，和实弹的重心位置保持一致，配合尾翼的稳定力矩，可保证模拟飞行过程中的弹道稳定性，教学时可通过调整舱段内的配重块位置，直观展示重心变化对飞行弹道的影响，让实训人员快速理解静稳定度的设计逻辑。
