四旋翼飞行器中心机架结构设计

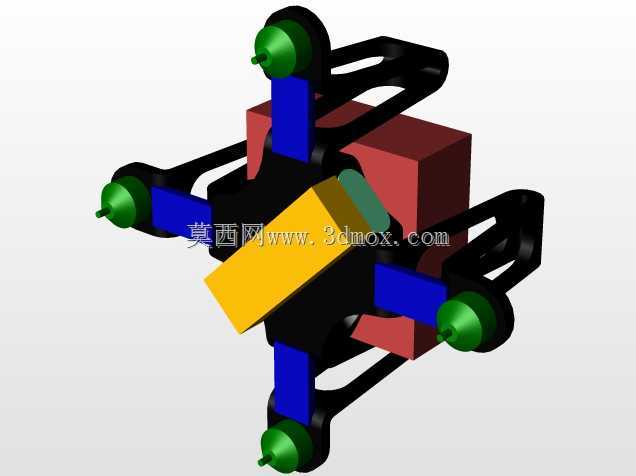

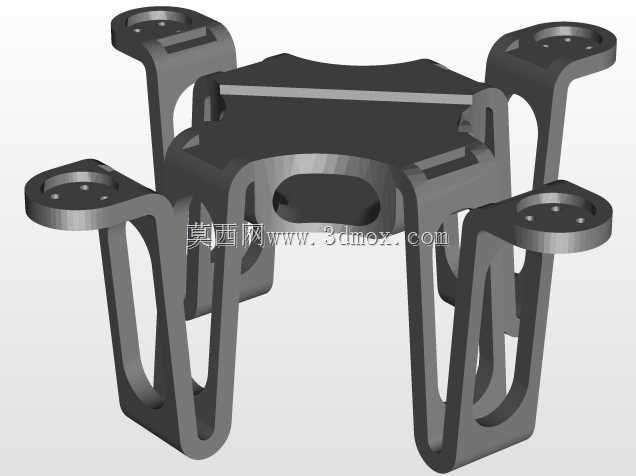

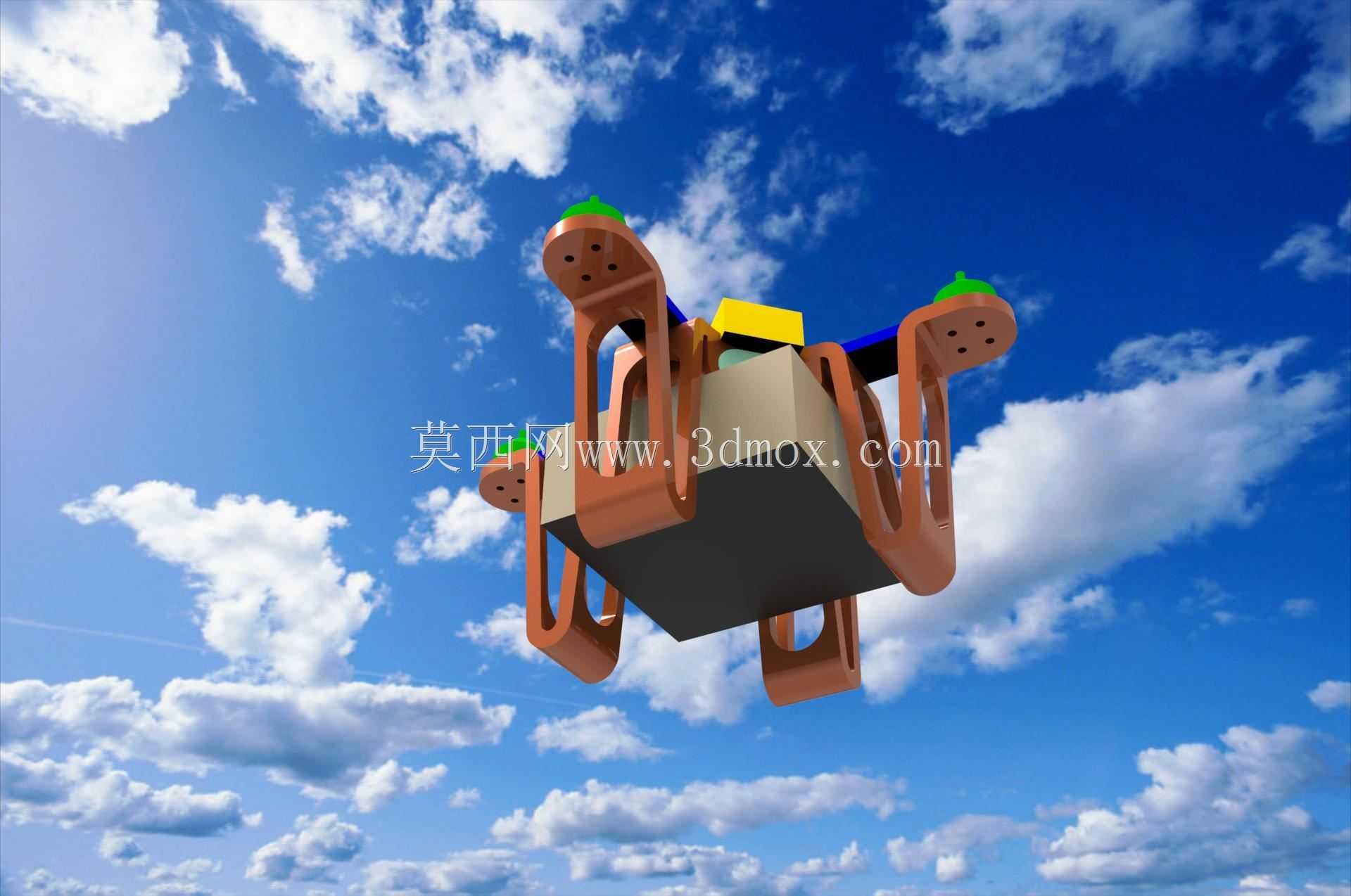

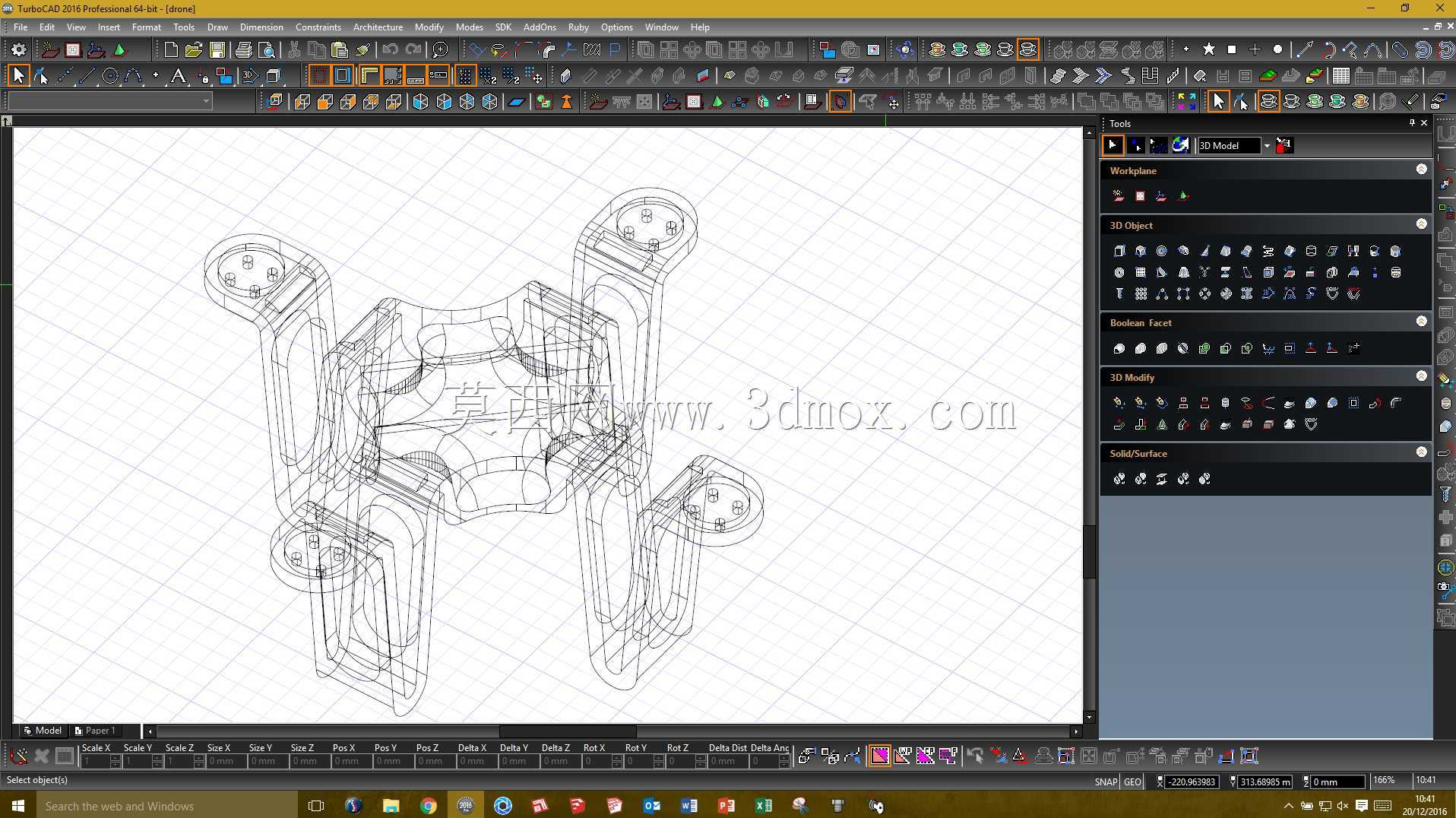

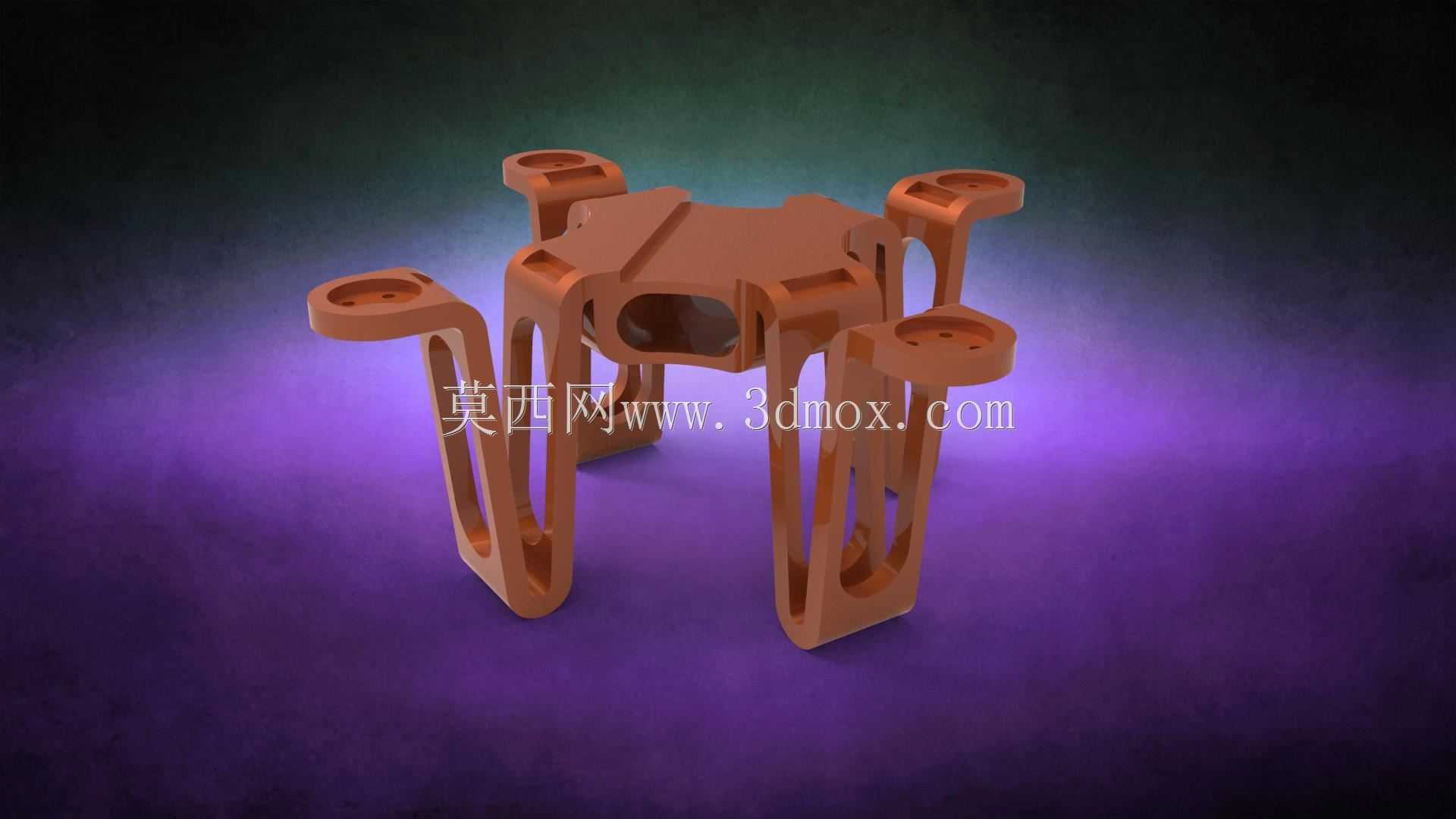

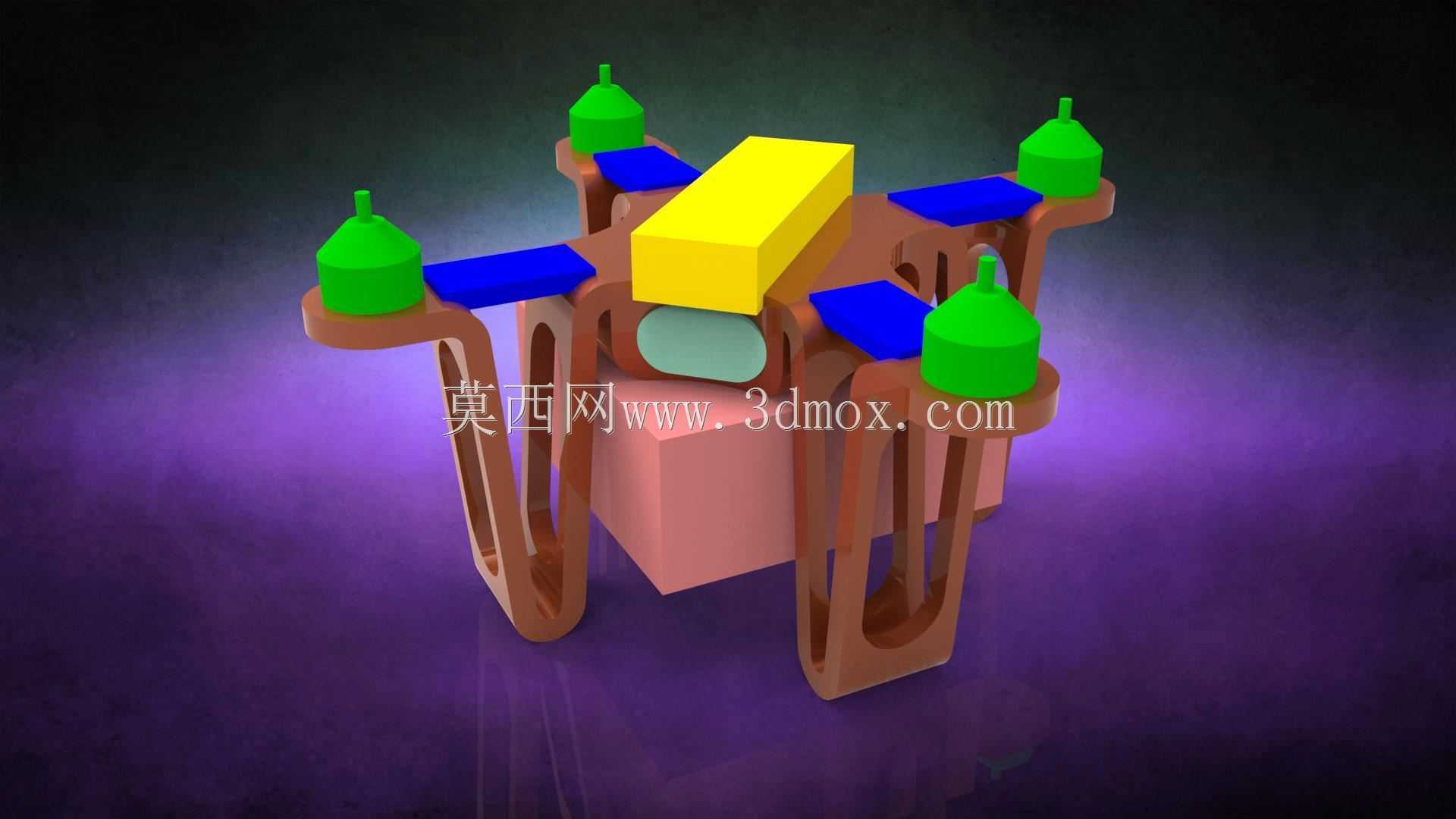

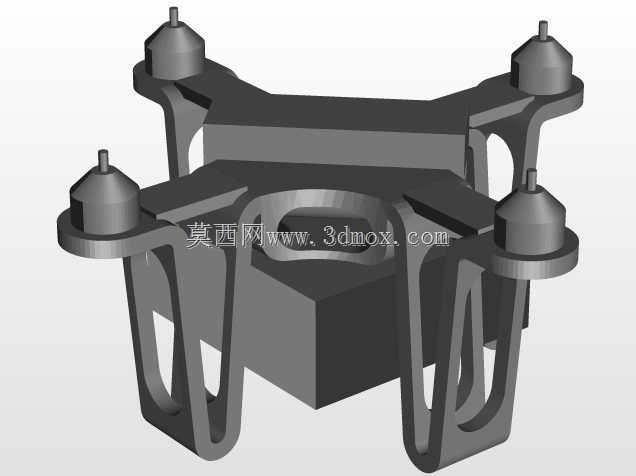

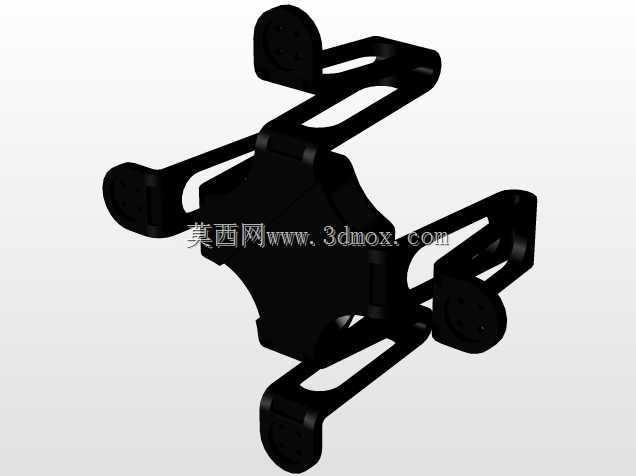

该结构件为四旋翼类飞行器的核心承载机架，是整套飞行动力系统、飞控模块、供电组件的安装基体，日常应用场景覆盖小型消费级航拍飞行器、室内教学实验飞行器、轻量化作业巡检飞行器的结构搭建环节，可适配轴距在120mm-150mm区间的微型四旋翼装配需求。从功能特性来看，四个延伸臂端预留的圆形安装位，可直接适配标准规格的无刷电机底座或空心杯电机固定座，安装孔位同轴度控制在0.1mm以内，能保证旋翼转动时的动平衡稳定性，避免机架共振导致的飞行姿态偏移。中心区域的镂空腔体为飞控板、电调、电池模块预留了充足安装空间，腔体边缘的限位凸台可直接卡装标准尺寸的飞控主板，无需额外设计固定支架，减少装配环节的紧固件使用量。设计阶段优先考虑了3D打印工艺的成型可行性，所有结构转角均做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时将整体壁厚控制在1.8mm-2.2mm区间，在保证结构刚性的前提下尽可能降低自重。四个机臂采用U型截面的镂空设计，相比实心臂结构可降低40%左右的结构重量，同时U型槽的结构形式可预留电机走线的容纳空间，让电源线、信号线从臂体内部穿行至中心腔体，避免线材外露在飞行过程中被旋翼剐蹭，也能降低飞行时的风阻系数。安装边界方面，臂端电机安装位的中心距经过精准核算，可适配3英寸规格的螺旋桨，相邻旋翼的转动轨迹不会出现干涉，中心腔体的内部净空尺寸可容纳最大30mm*30mm规格的飞控板，底部预留的平面可直接搭载20g以内的功能负载，比如微型摄像头、定高传感器等模块。结构受力层面，机臂与中心主体的连接位置做了加厚过渡处理，可承受单个电机最大200g拉力下的长期载荷，不会出现臂体断裂的情况，整体结构的重心落在中心腔体的几何中心位置，装配完成后无需额外做重心配平，能减少飞控系统的姿态修正负担，提升飞行续航表现。
