小型长航时滑翔监视无人机结构设计

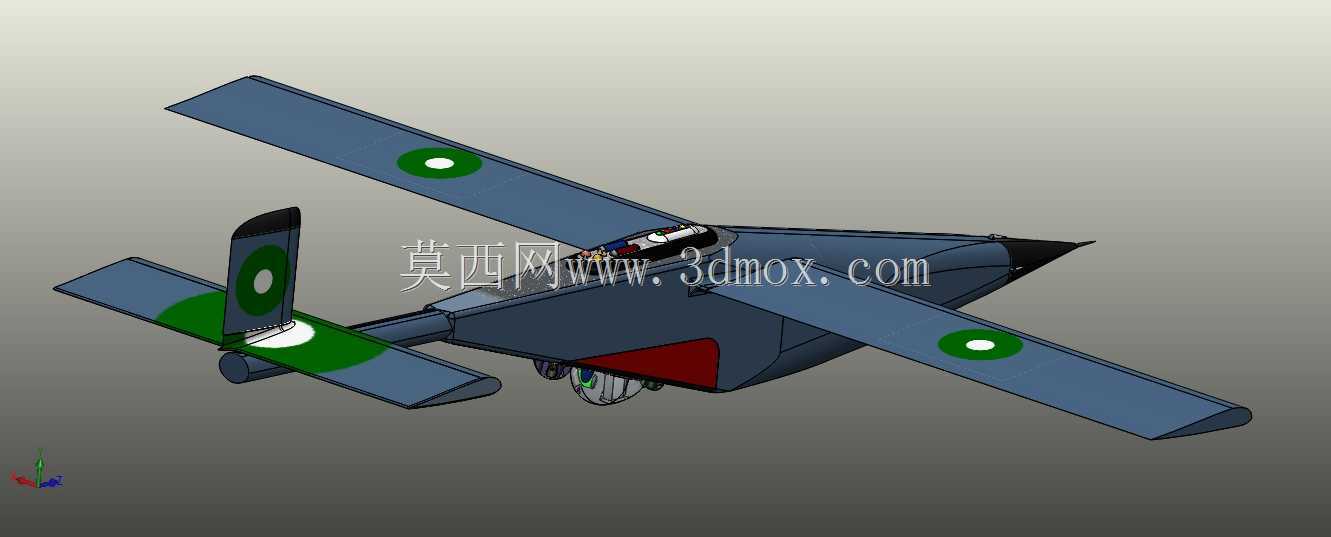

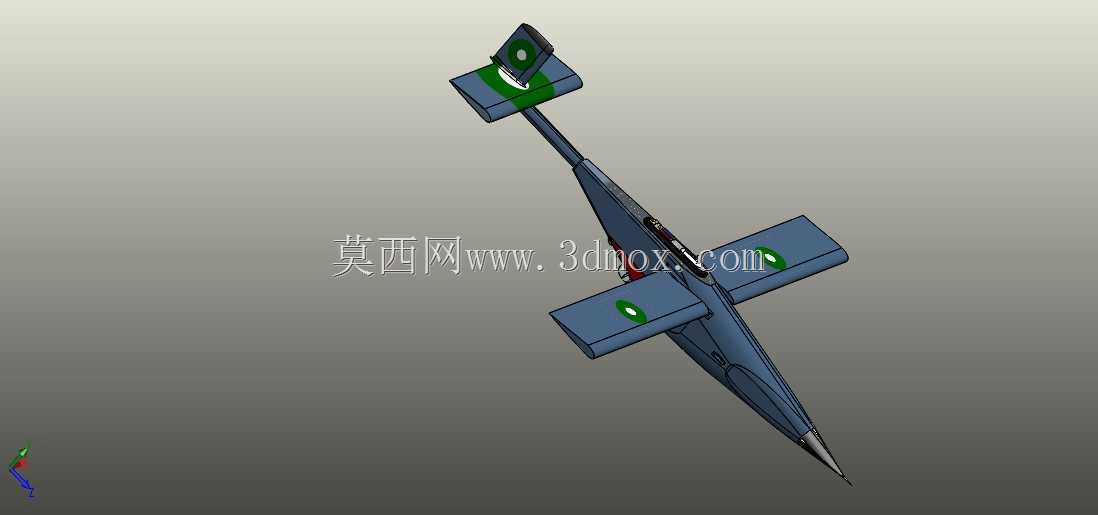

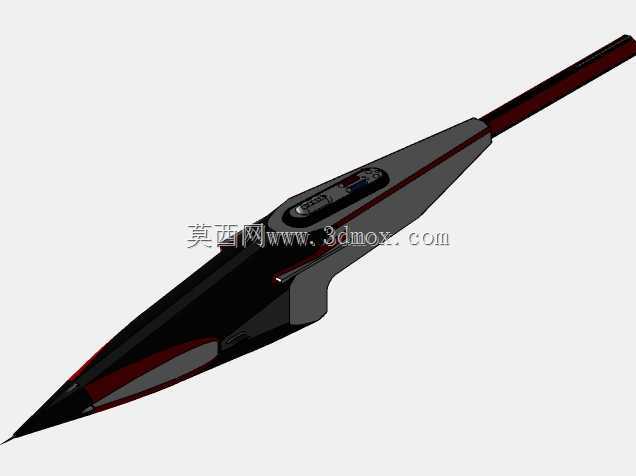

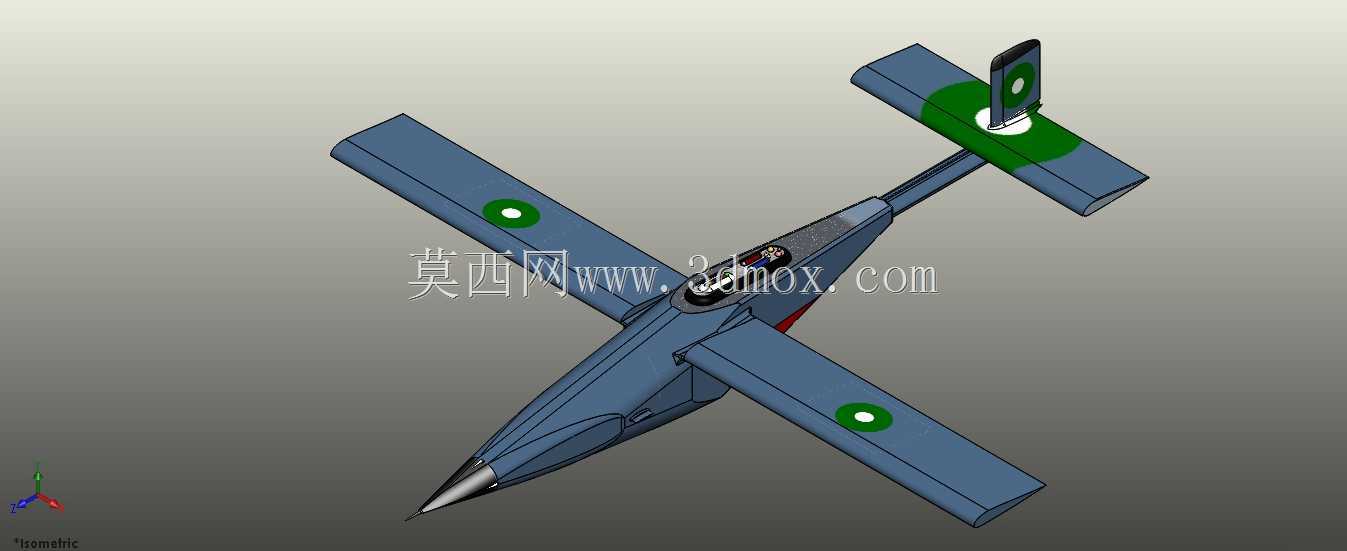

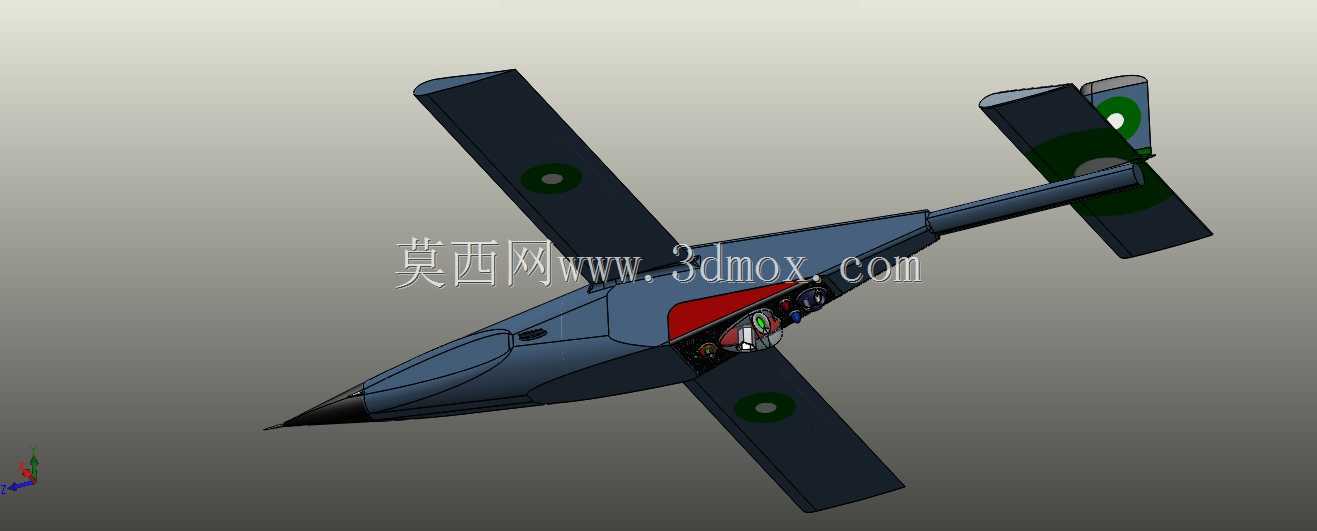

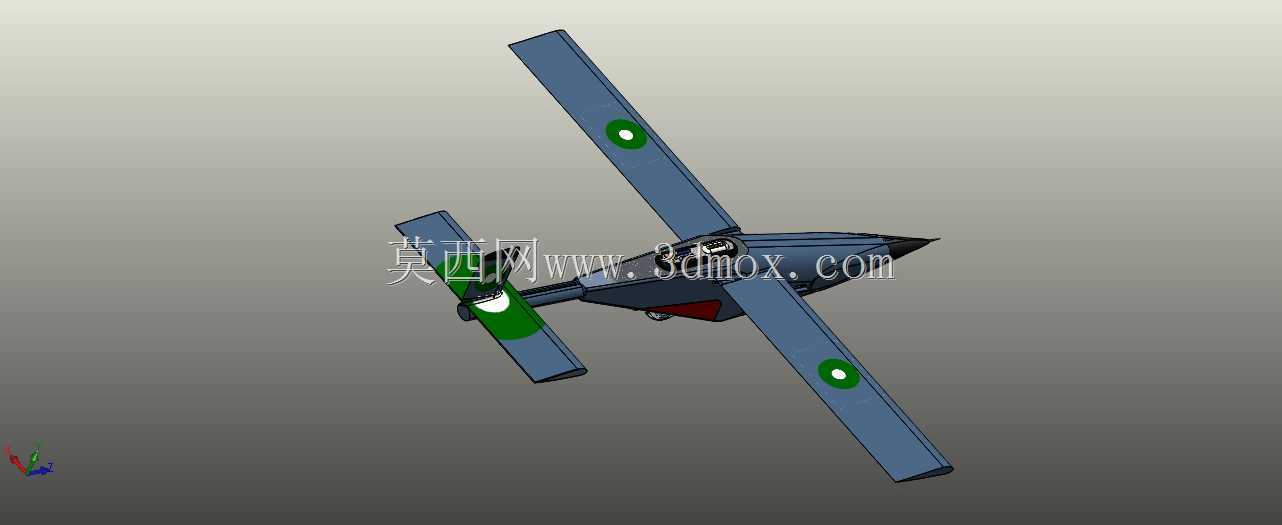

这款滑翔式无人飞行器的设计初衷，是面向低空低速的长时间留空监视场景，区别于多旋翼无人机的高能耗特性，其采用大展弦比十字交叉翼布局，能够在无动力滑翔阶段保持极低的下沉率，在同等电池容量下获得数倍于多旋翼机型的留空时长，适合边境线巡检、林区火情巡查、大范围区域安防巡逻这类需要长时间覆盖广阔区域的作业场景。从结构设计逻辑来看，机身采用流线型尖头截面设计，尽可能降低飞行过程中的压差阻力，机身中段预留了任务载荷舱空间，可根据作业需求更换可见光摄像模块、红外热成像模块或者小型大气采样装置，载荷安装位设置了标准的快拆卡口，无需拆解机身主体即可完成载荷更换，适配外场快速作业的需求。机翼部分采用上单翼交叉布局，两个主翼沿机身轴线呈十字交叉布置，翼尖位置设置了醒目的标识色块，便于地面操作人员在远距离目视飞行时判断飞行器姿态，机翼与机身采用插接式连接结构，外场运输时可快速拆解机翼，将整机收纳进小型便携箱内，作业时无需额外工具即可完成组装，大幅降低外场作业的准备时间。尾翼部分同样采用与主翼同构型的小尺寸十字翼，与主翼保持气动布局的一致性，保证滑翔阶段的航向与俯仰稳定性，避免低空紊流对飞行姿态造成过大干扰。从安装边界来看，整机展开状态下翼展控制在1.2米以内，机身长度不超过0.8米，起飞重量控制在2千克以内，属于轻型无人飞行器范畴，无需专用跑道即可完成手抛起飞，配合伞降回收模块可在平整草地、硬质路面完成降落，对作业场地的要求极低。动力模块布置在机身尾部，采用后置推进式螺旋桨布局，避免螺旋桨气流对前方任务载荷的拍摄视野造成遮挡，同时推进式布局在滑翔阶段可让螺旋桨处于自由风车状态，进一步降低飞行阻力。机身内部的航电安装槽预留了足够的走线空间，飞控模块、电池模块、通信模块均采用分层布置，各模块之间设置了减震泡棉垫，降低发动机振动对航电元件与任务载荷成像质量的影响。机翼内部设置了加强筋结构，在保证机翼结构强度的前提下尽可能降低结构重量，机翼前缘做了加厚处理，能够应对低空飞行时可能遇到的细小树枝、飞虫的撞击，避免机翼结构受损影响飞行安全。起落部分采用轻量化的滑橇式结构，无额外活动部件，降低结构故障概率，同时能够在降落时吸收一定的冲击能量，保护机身内部的航电与载荷设备。
