星型五缸径向航空动力装置结构

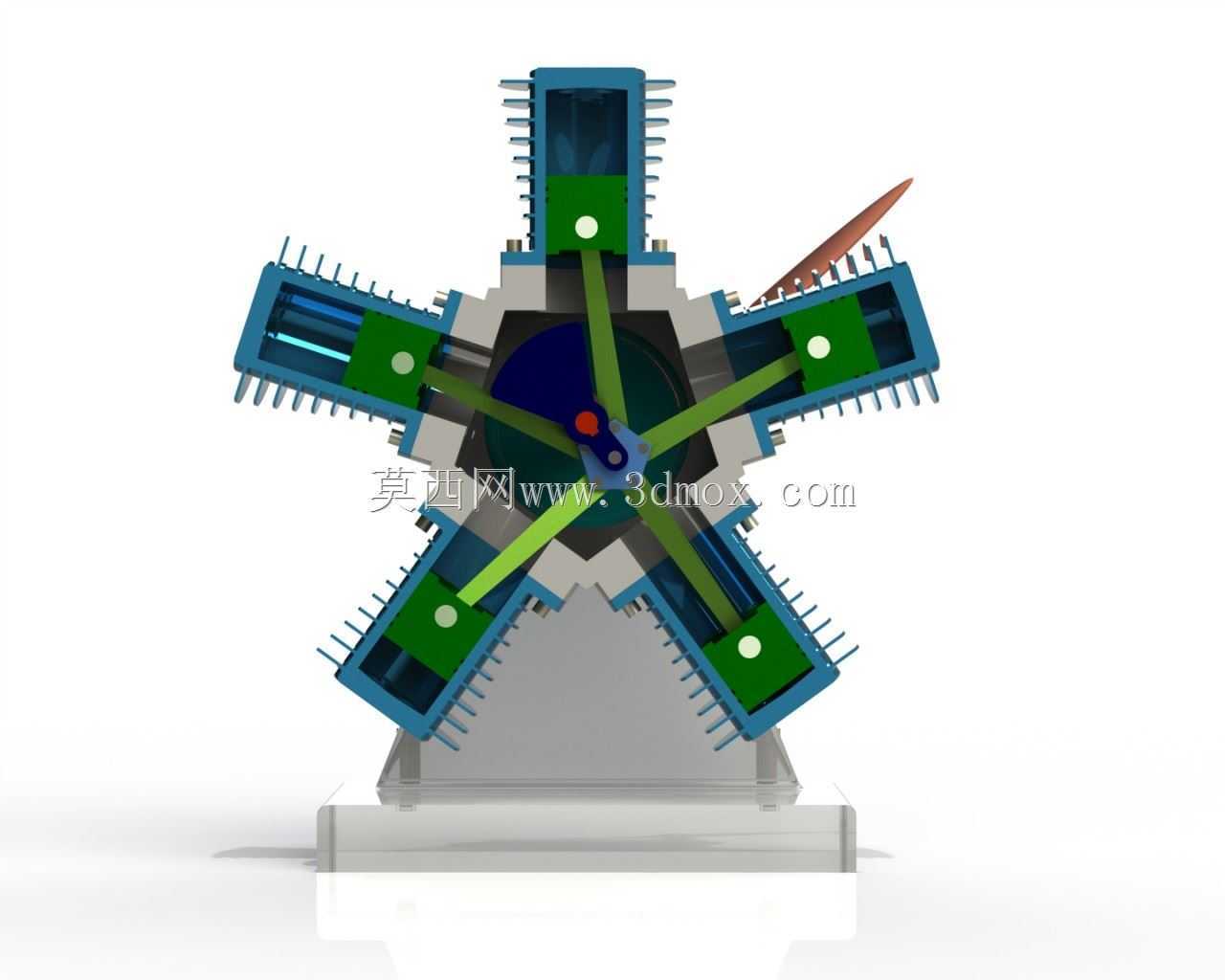

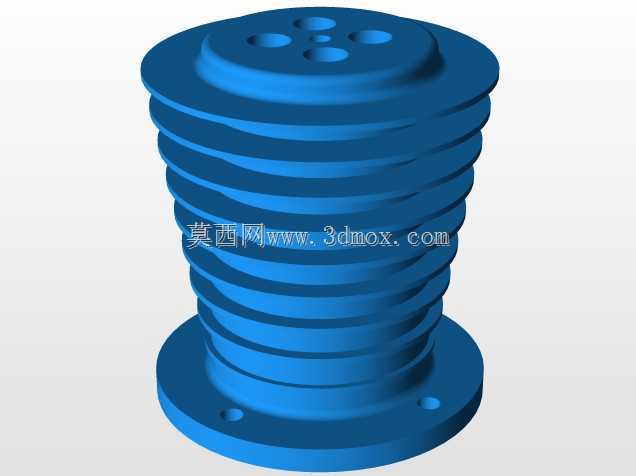

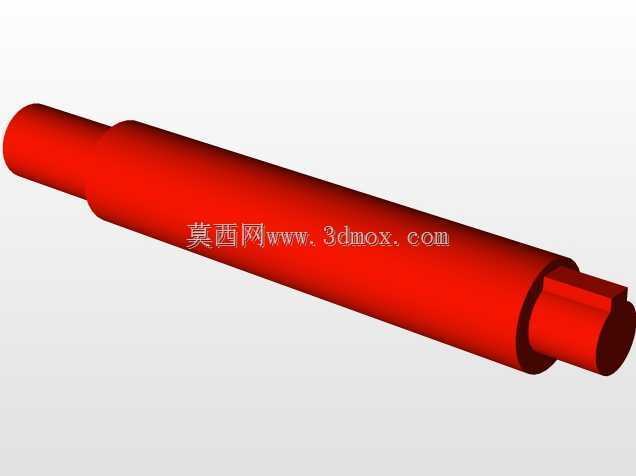

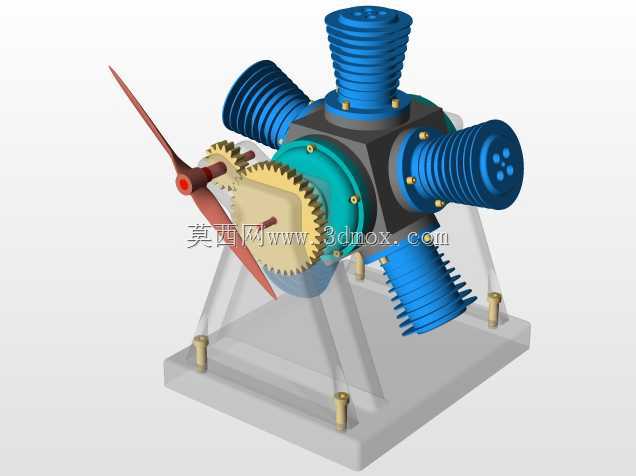

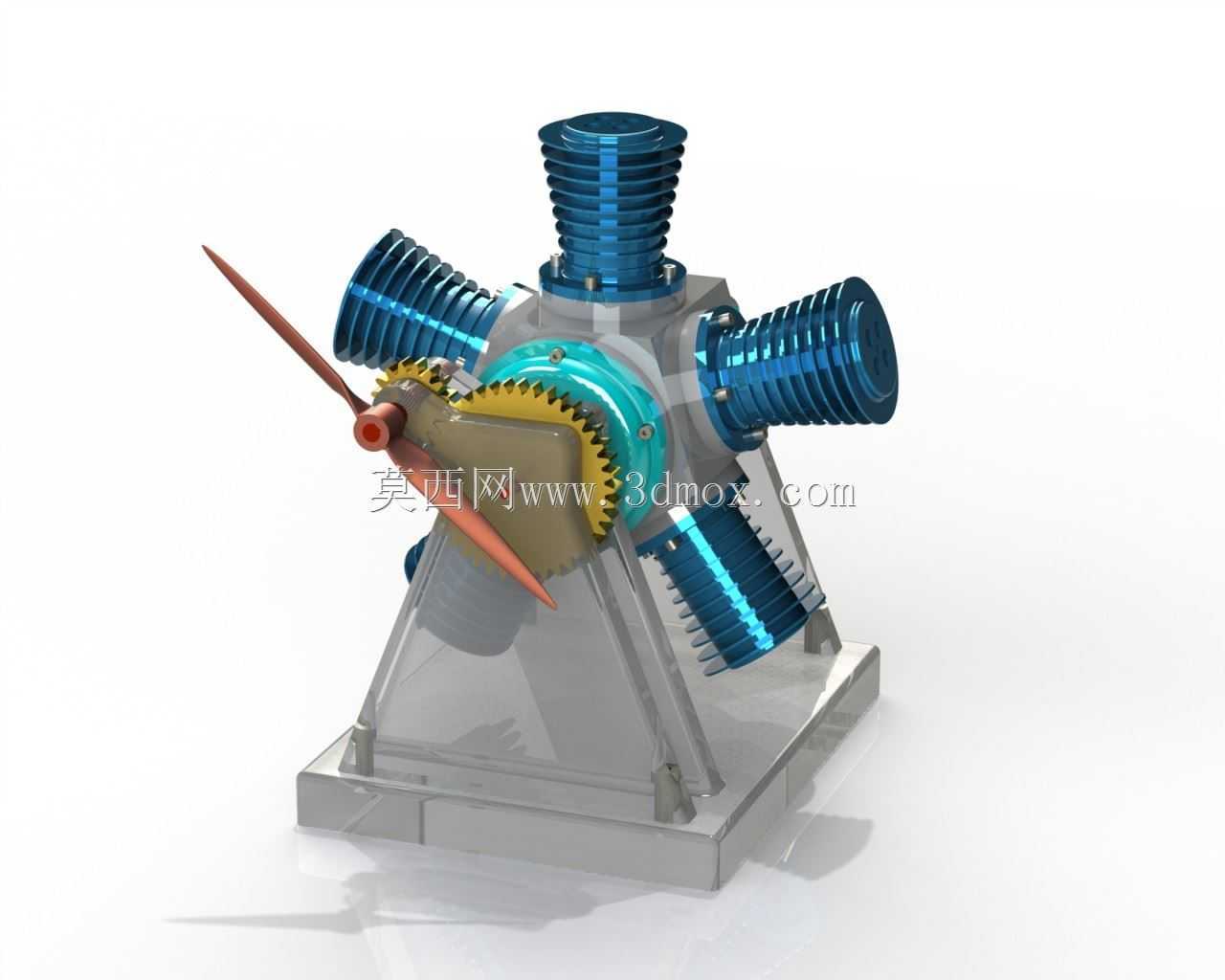

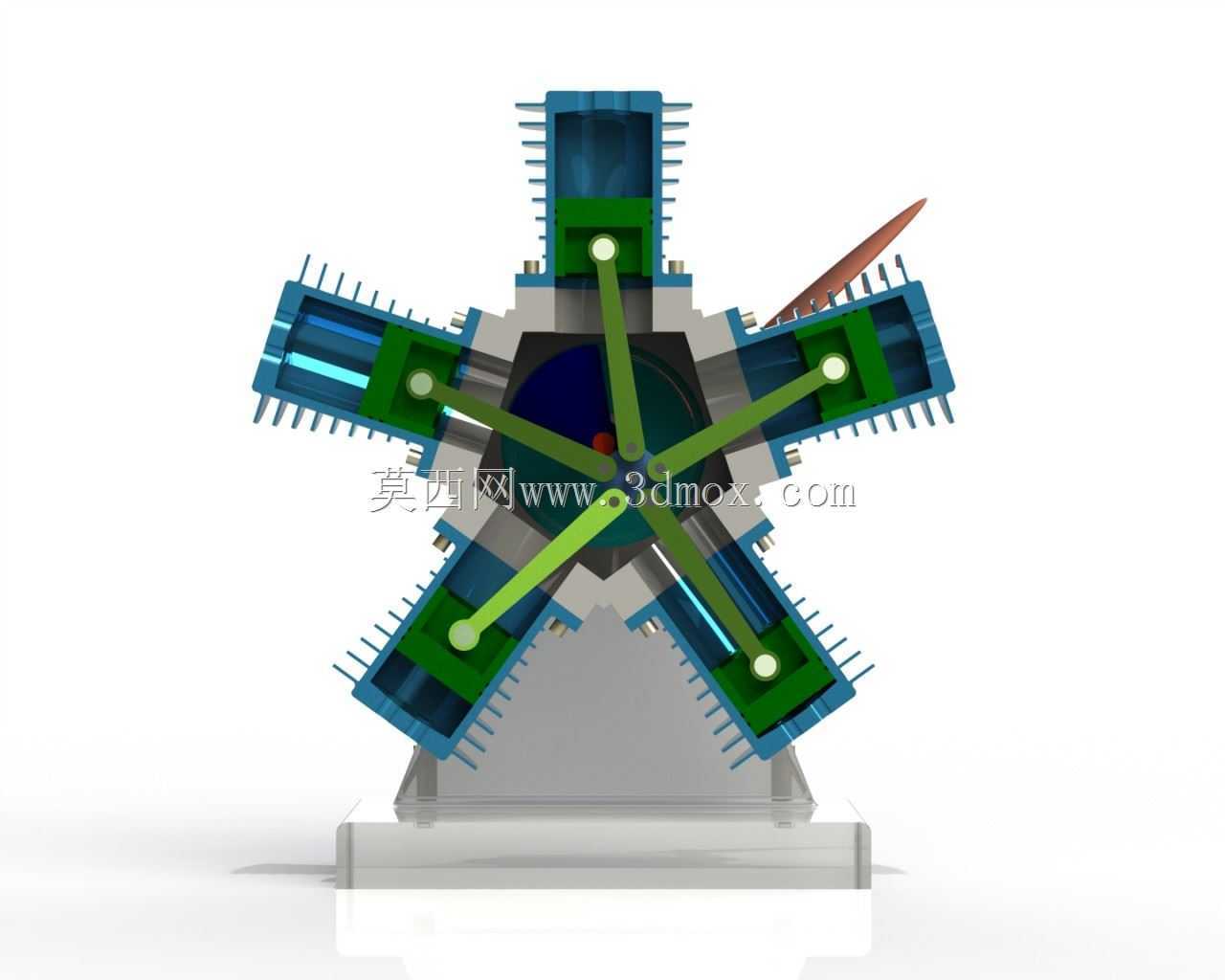

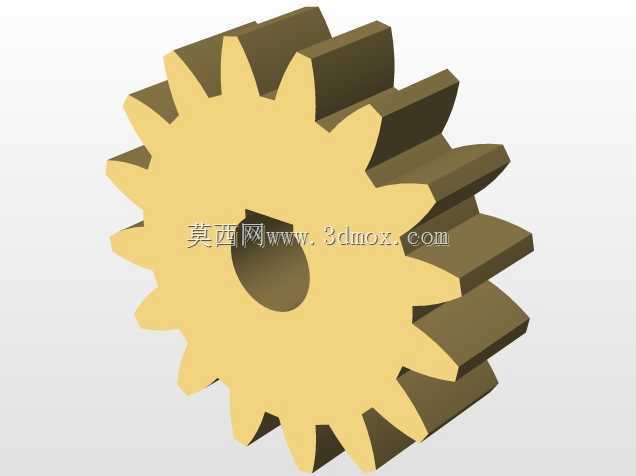

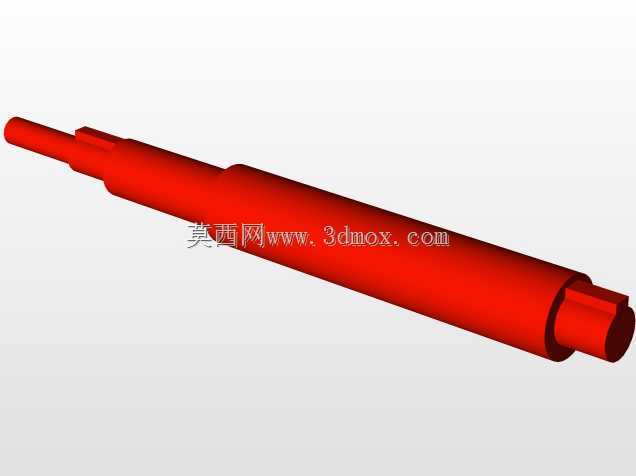

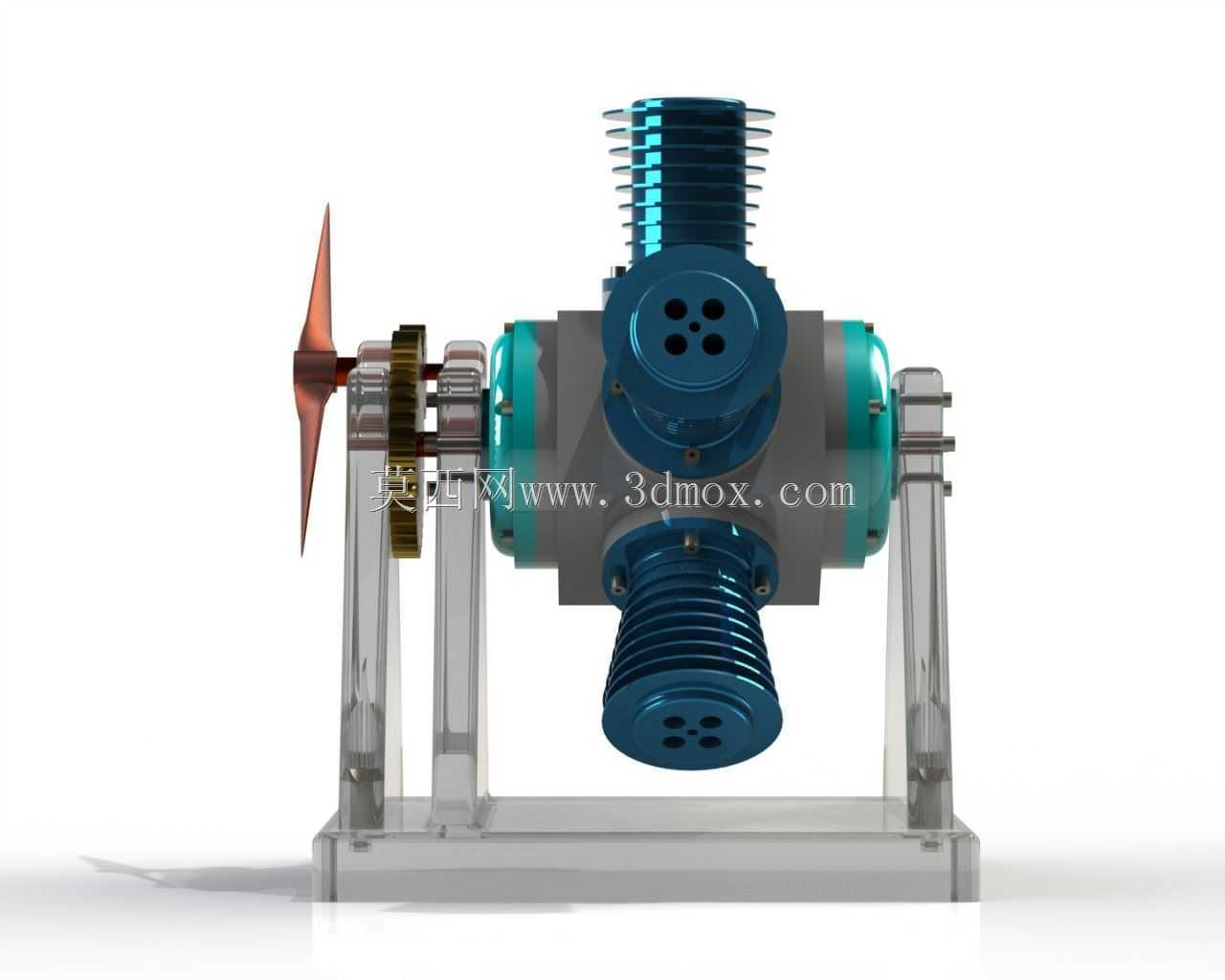

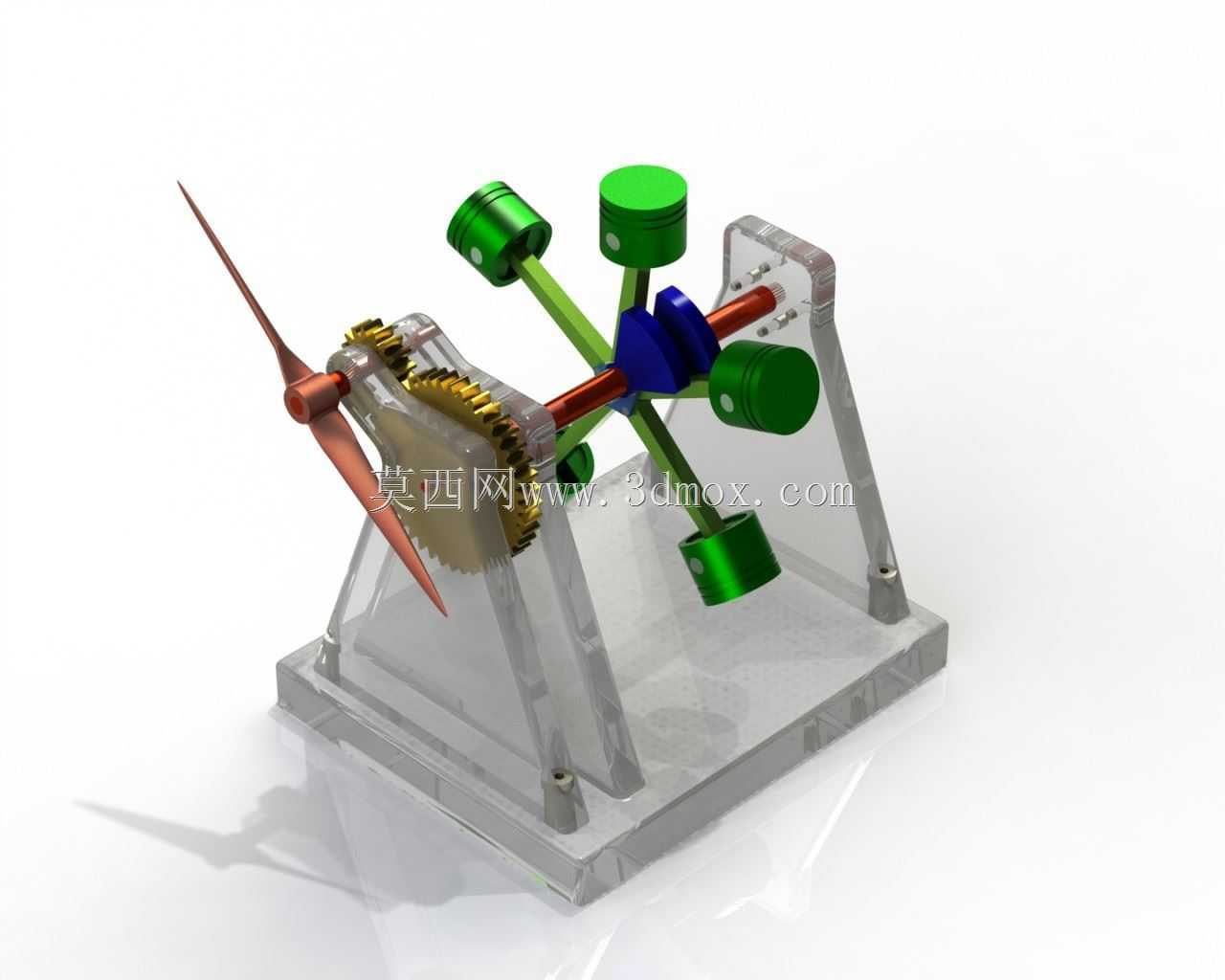

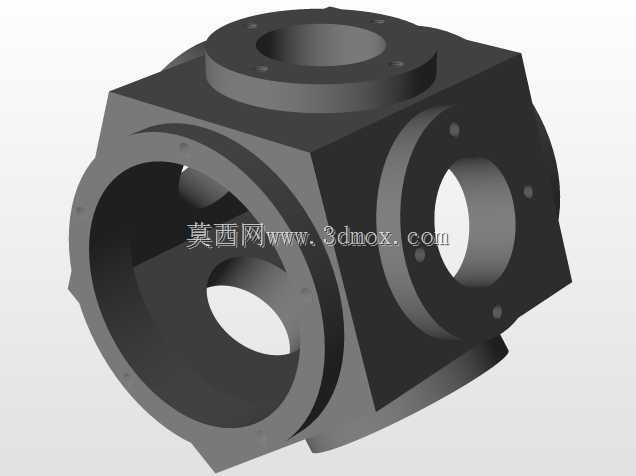

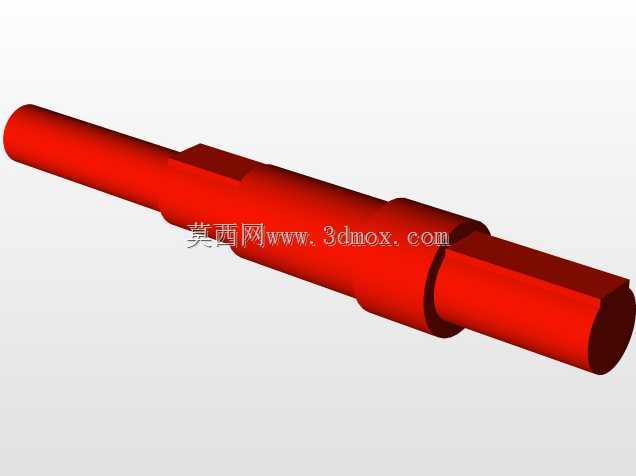

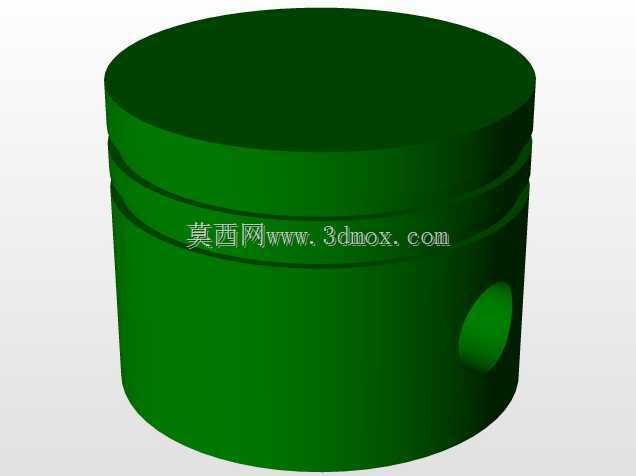

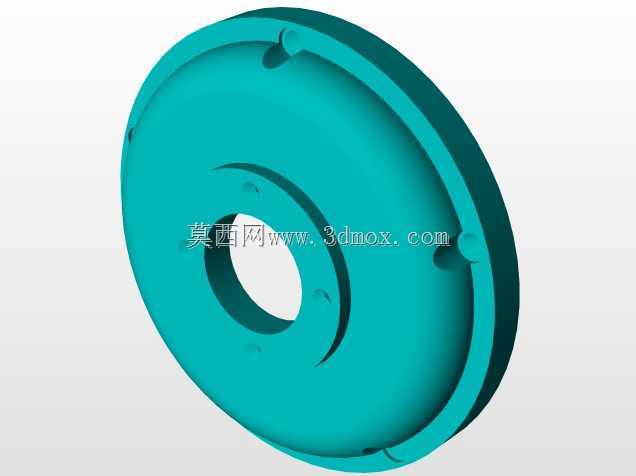

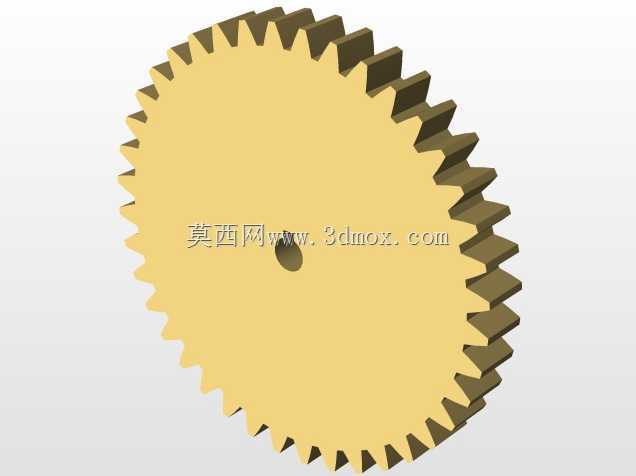

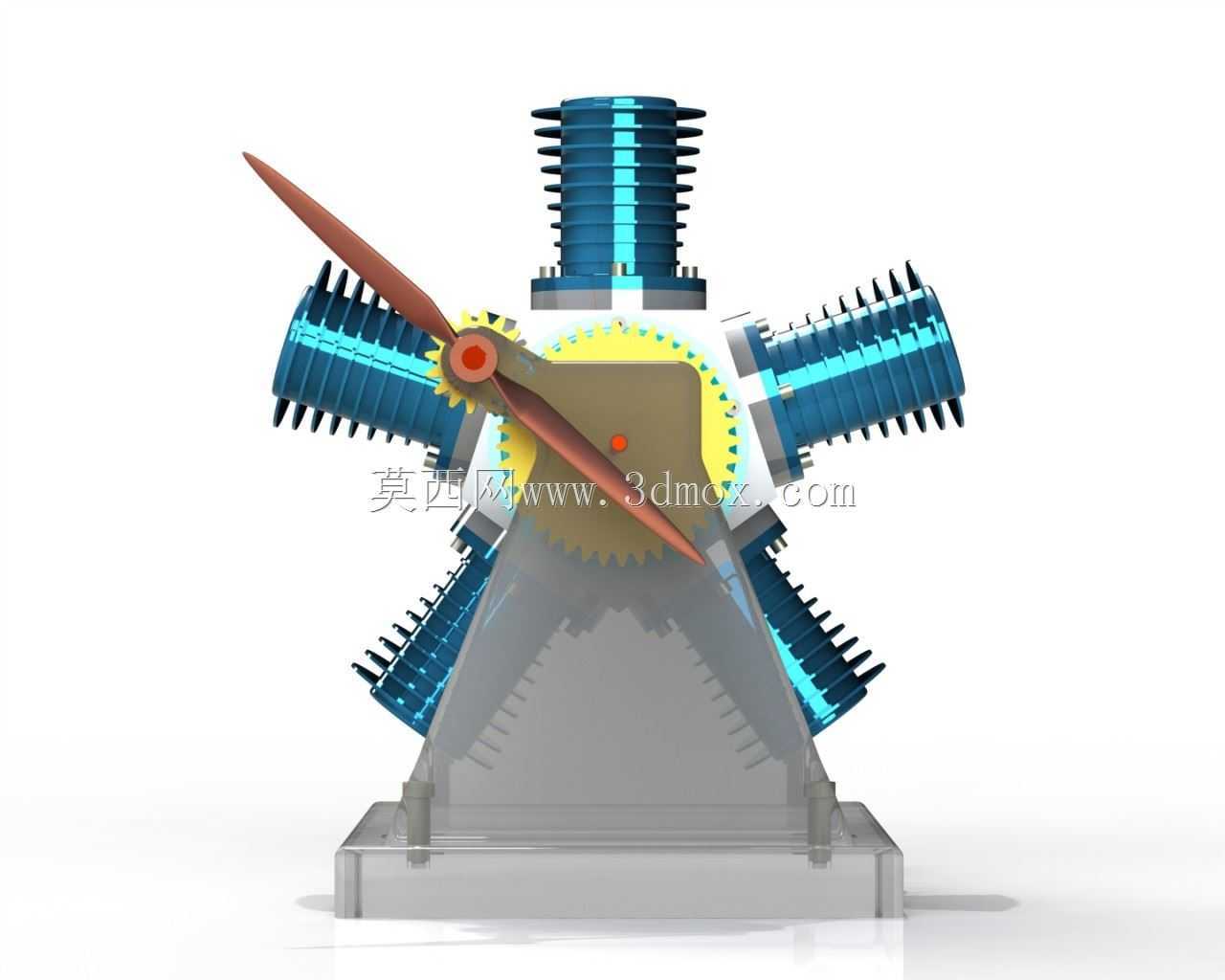

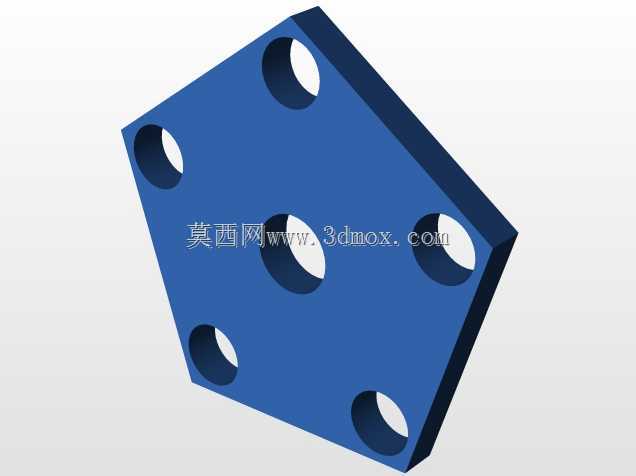

这类径向排布的多缸动力结构，早期广泛应用在轻型通航飞机、航空模型的动力系统中，部分小型固定翼无人机、航模靶机也会采用同结构原理的动力单元，依靠多缸圆周均匀排布的特性，在较小的轴向尺寸下实现更大的排量输出，相比同功率直列动力结构，能大幅缩短动力段的机身长度，优化飞行器的重心配平空间。从结构设计逻辑来看，五个缸体沿中心曲轴箱呈72度夹角均匀径向分布，每个缸体的散热鳍片沿缸套外壁周向排布，在风冷工况下可以让每个缸体获得均等的迎风散热面积，避免直列结构后排缸体散热不足的问题，中心传动区域集成了齿轮减速机构，曲轴输出的动力经齿轮组减速后传递到前端的螺旋桨安装轴，匹配螺旋桨的低转速大扭矩工况需求，同时齿轮组外侧设置了透明检视端盖，可直观观察齿轮啮合状态，也能在维护时快速检查齿面磨损情况。安装边界上，整套动力通过底部的一体式铸造支架实现固定，支架上预留的四个安装孔位呈矩形分布，孔位间距适配轻型飞行器的发动机架安装标准，安装面与缸体轴线的平行度公差控制在0.05mm以内，避免运行时产生附加振动；前端螺旋桨轴的伸出长度匹配常规两叶螺旋桨的安装座深度，轴端设置的定位销可防止螺旋桨高速旋转时出现周向滑移。设计过程中，每个缸体与中心曲轴箱的连接法兰采用止口定位结构，保证缸体轴线与曲轴回转中心的垂直度，降低活塞运行时的偏磨风险，曲轴采用多曲拐错位结构，五个活塞的做功行程均匀错开，让动力输出的扭矩波动更小，运行平稳性优于同缸数的直列结构，同时整套结构的重量集中在中心曲轴箱区域，转动惯量分布更均匀，配合支架上的减震垫安装位，可进一步降低运行时的振动传递。这类结构除航空场景外，也可经过改装适配小型应急发电机组、小型特种车辆的动力单元，依靠风冷结构简化冷却系统复杂度，在缺水、低温的野外工况下也能稳定运行，结构本身的零件通用性较强，缸体、活塞、连杆组件可与同排量的单缸通用动力零件通用，降低维护时的备件储备成本。
