带散热结构侧装取样法兰式截止阀

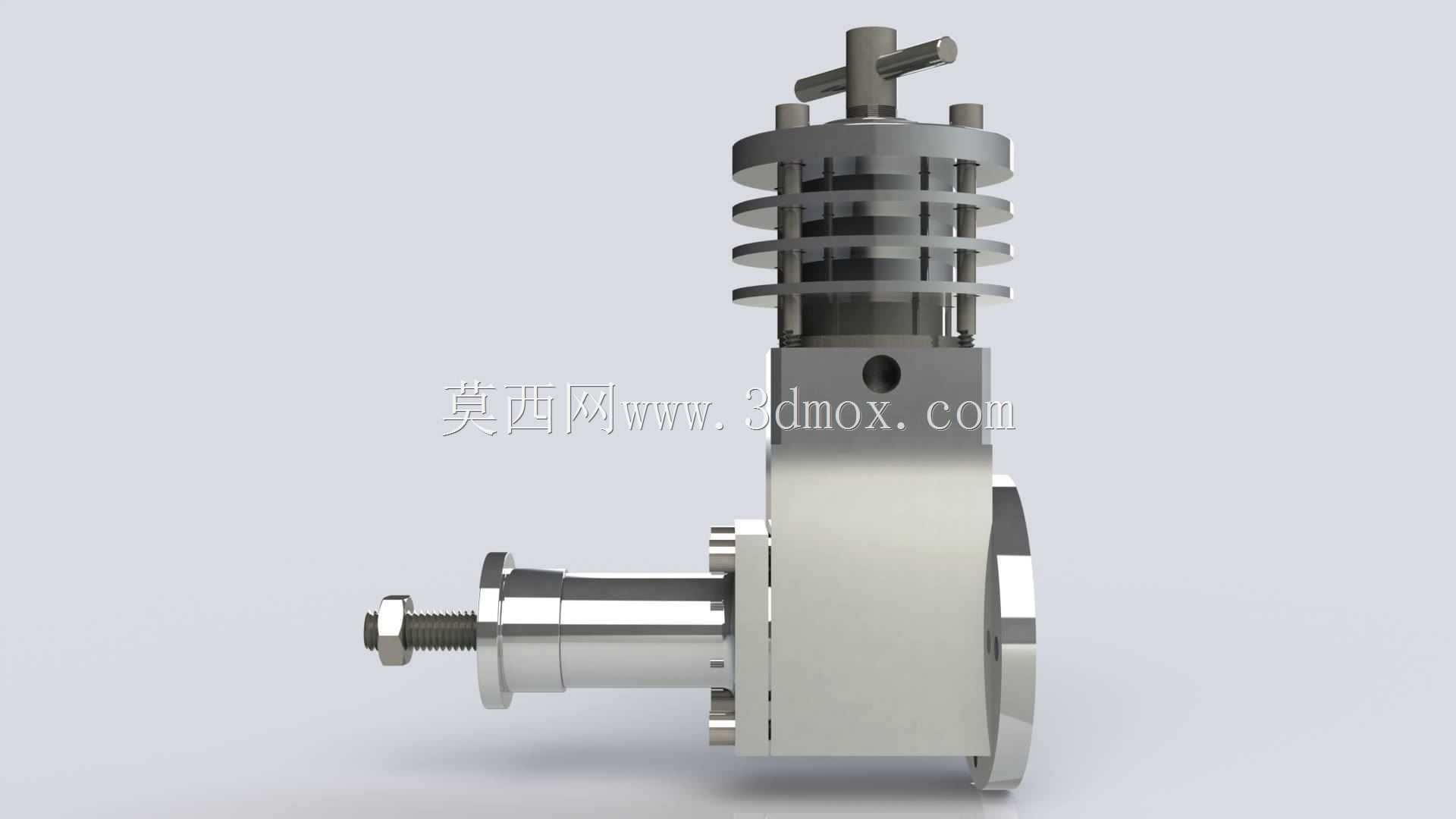

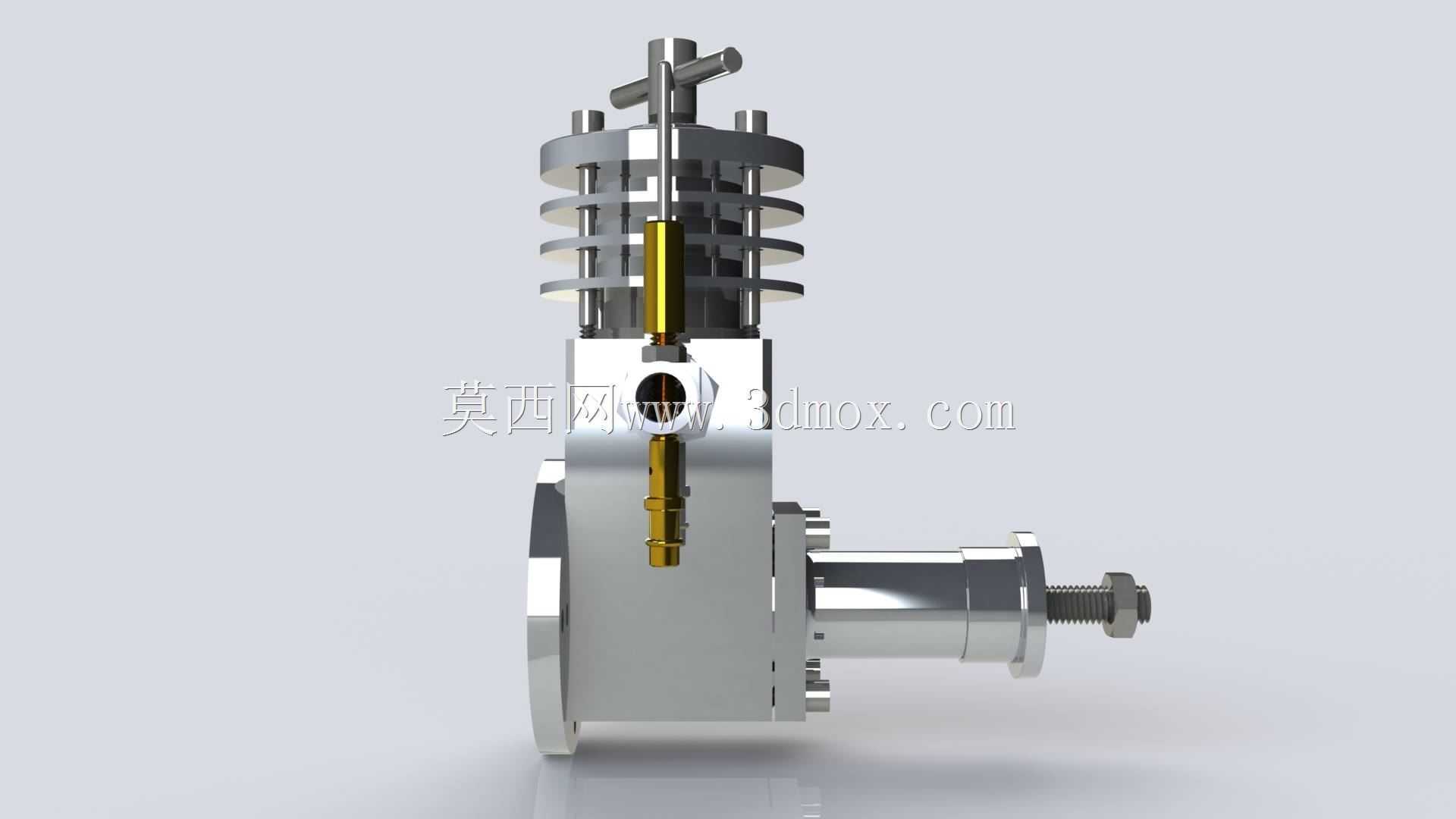

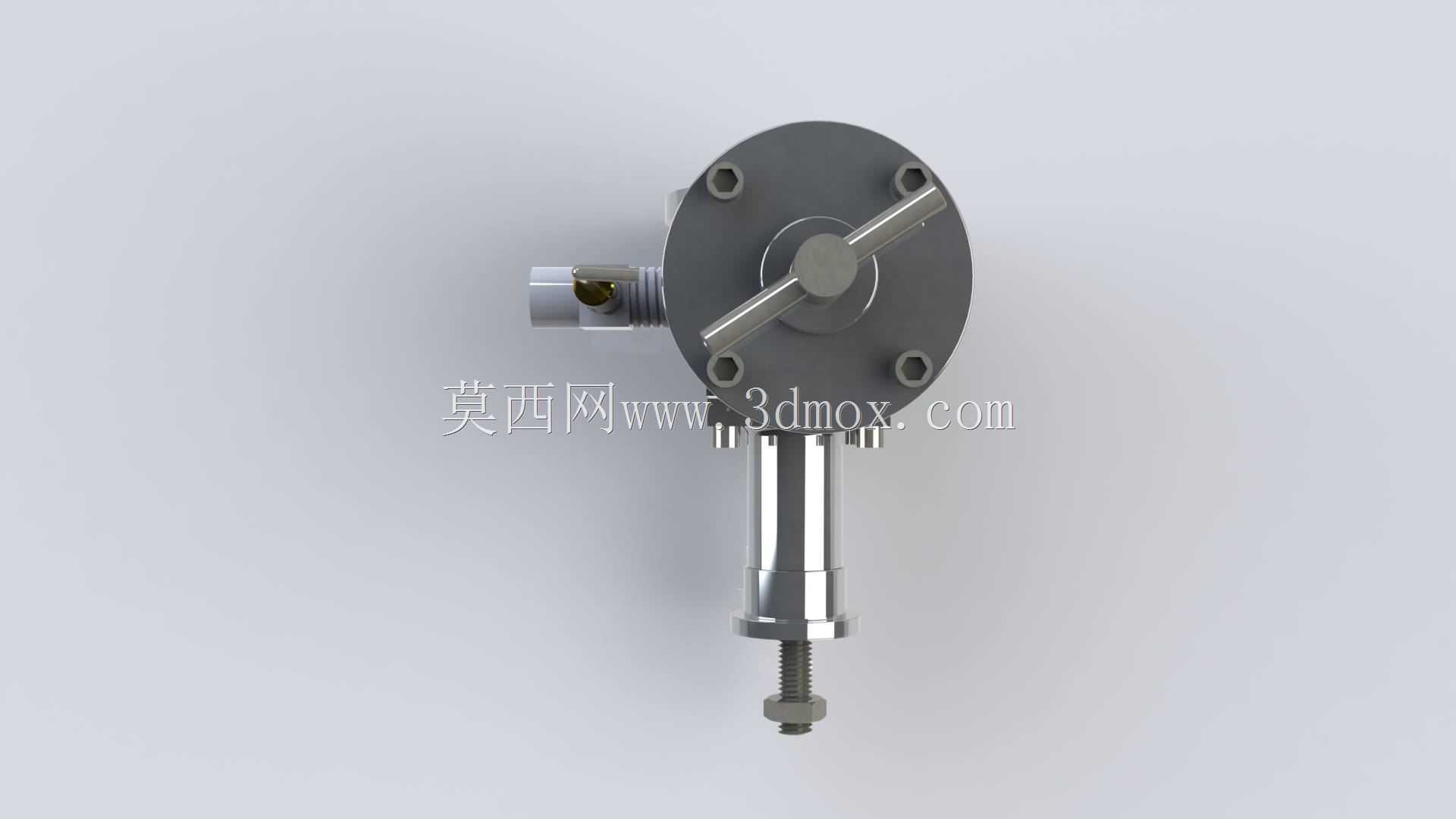

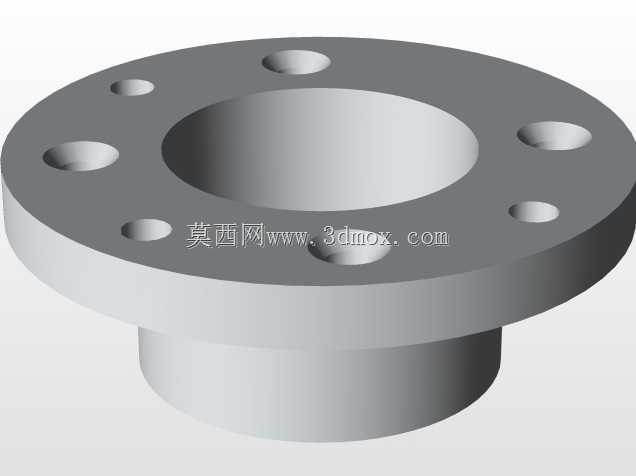

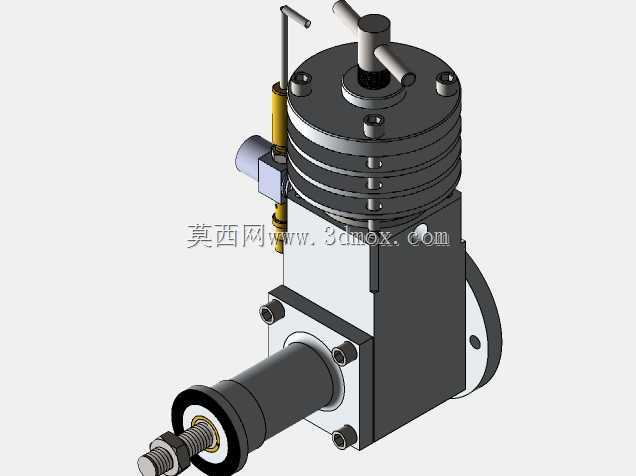

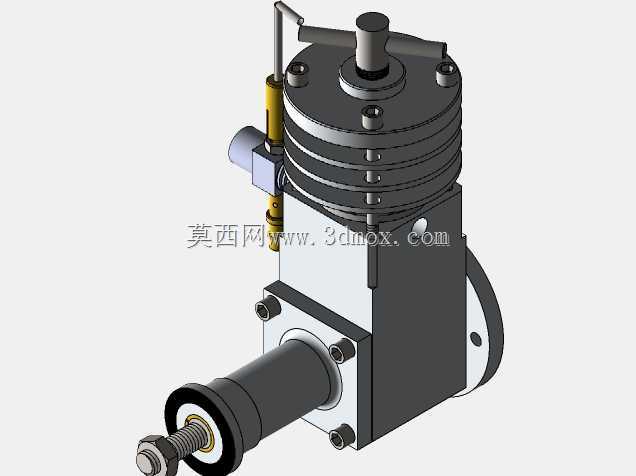

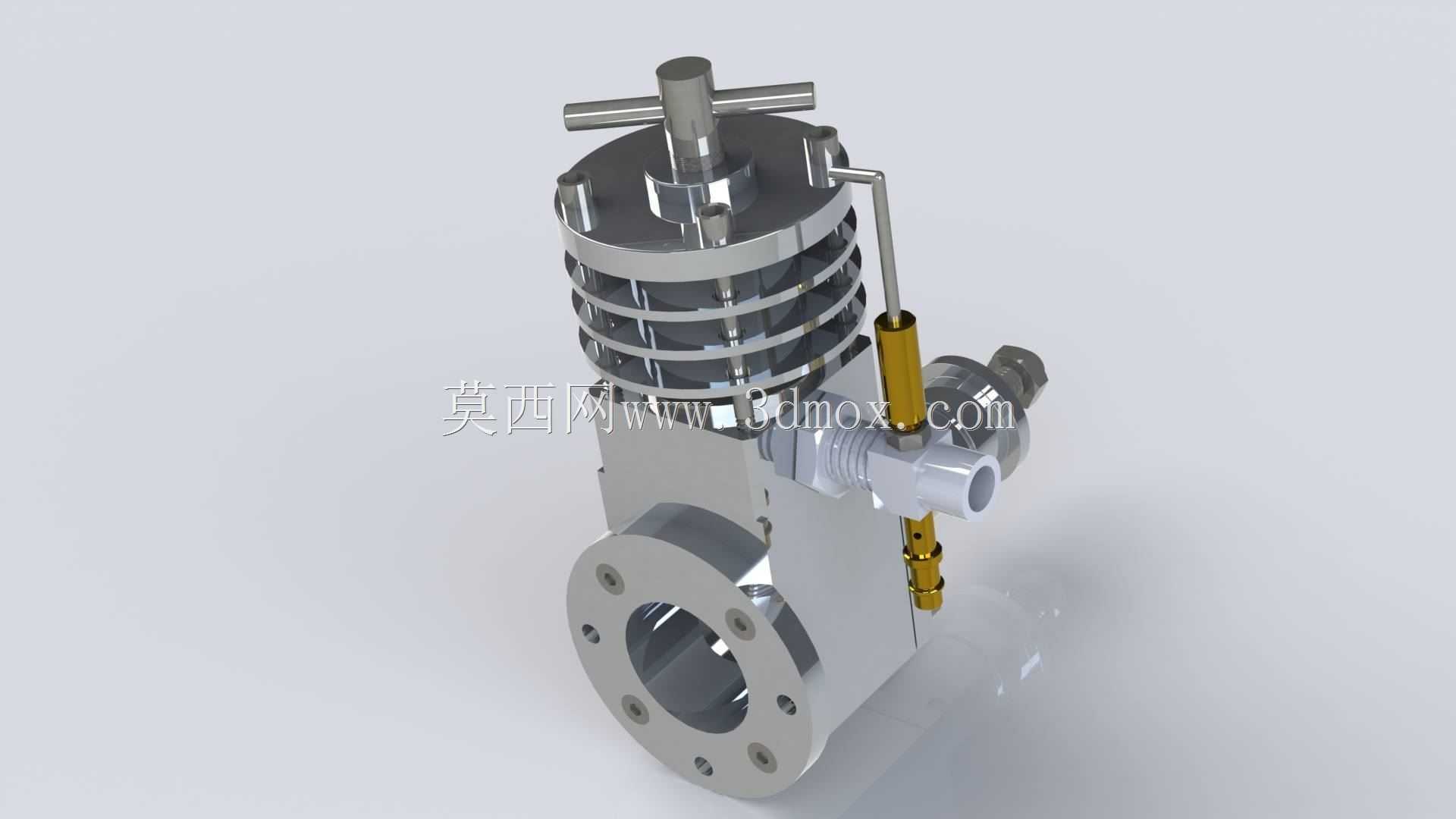

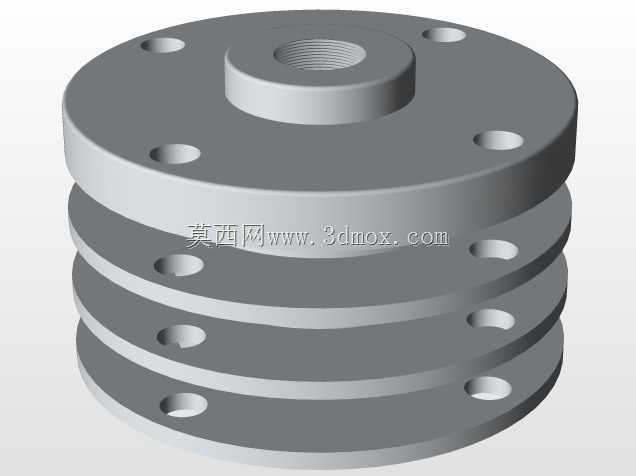

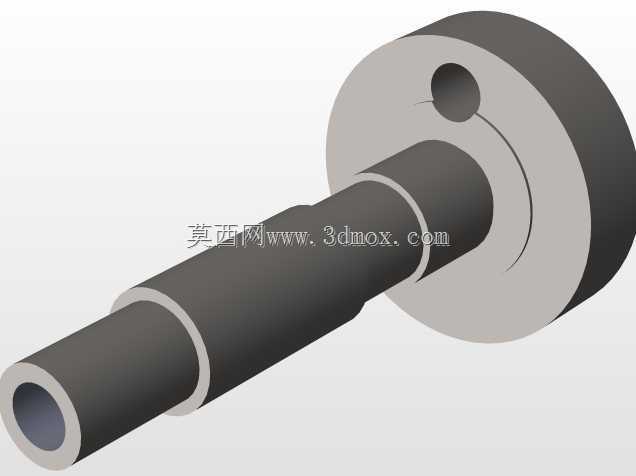

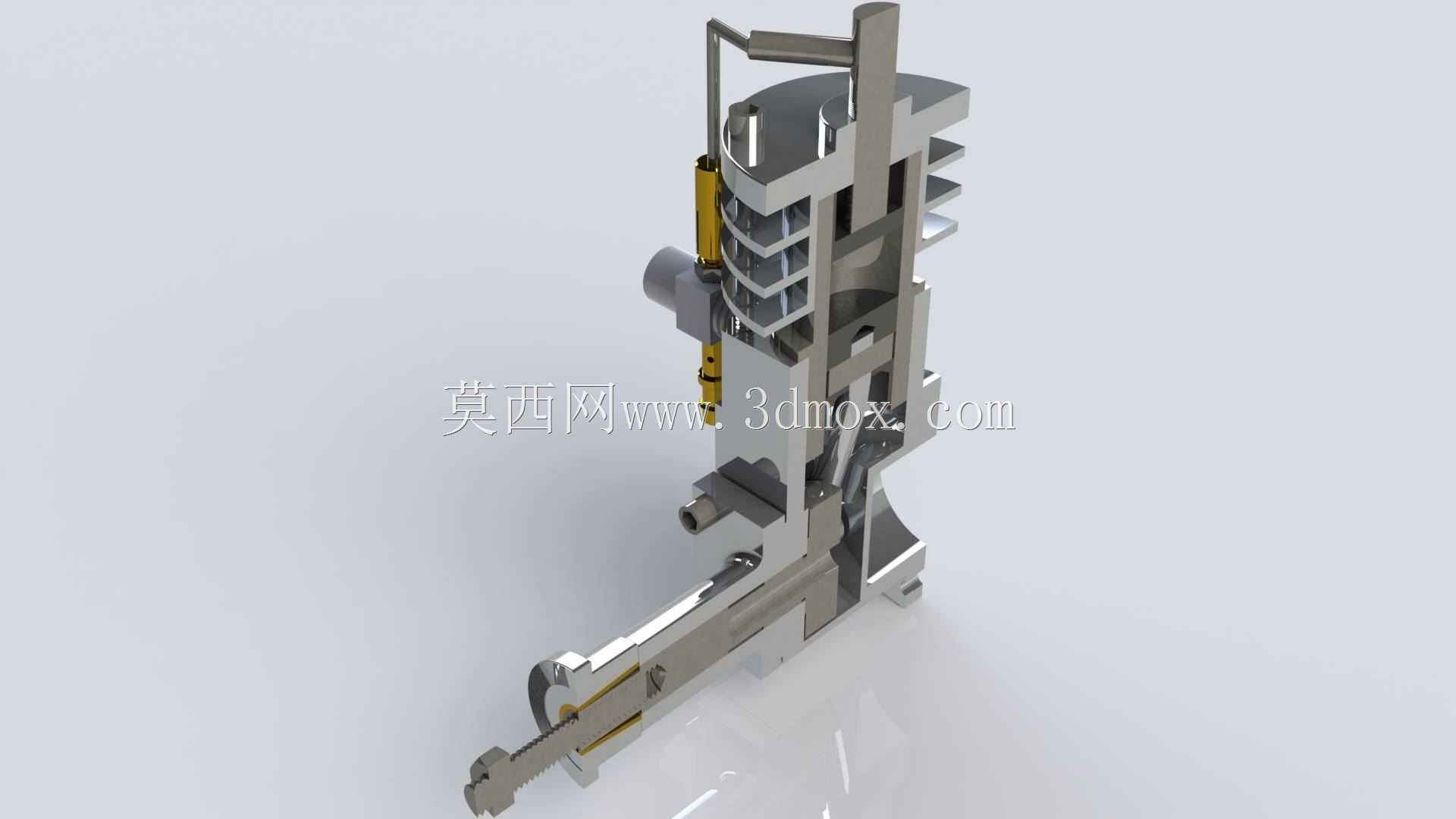

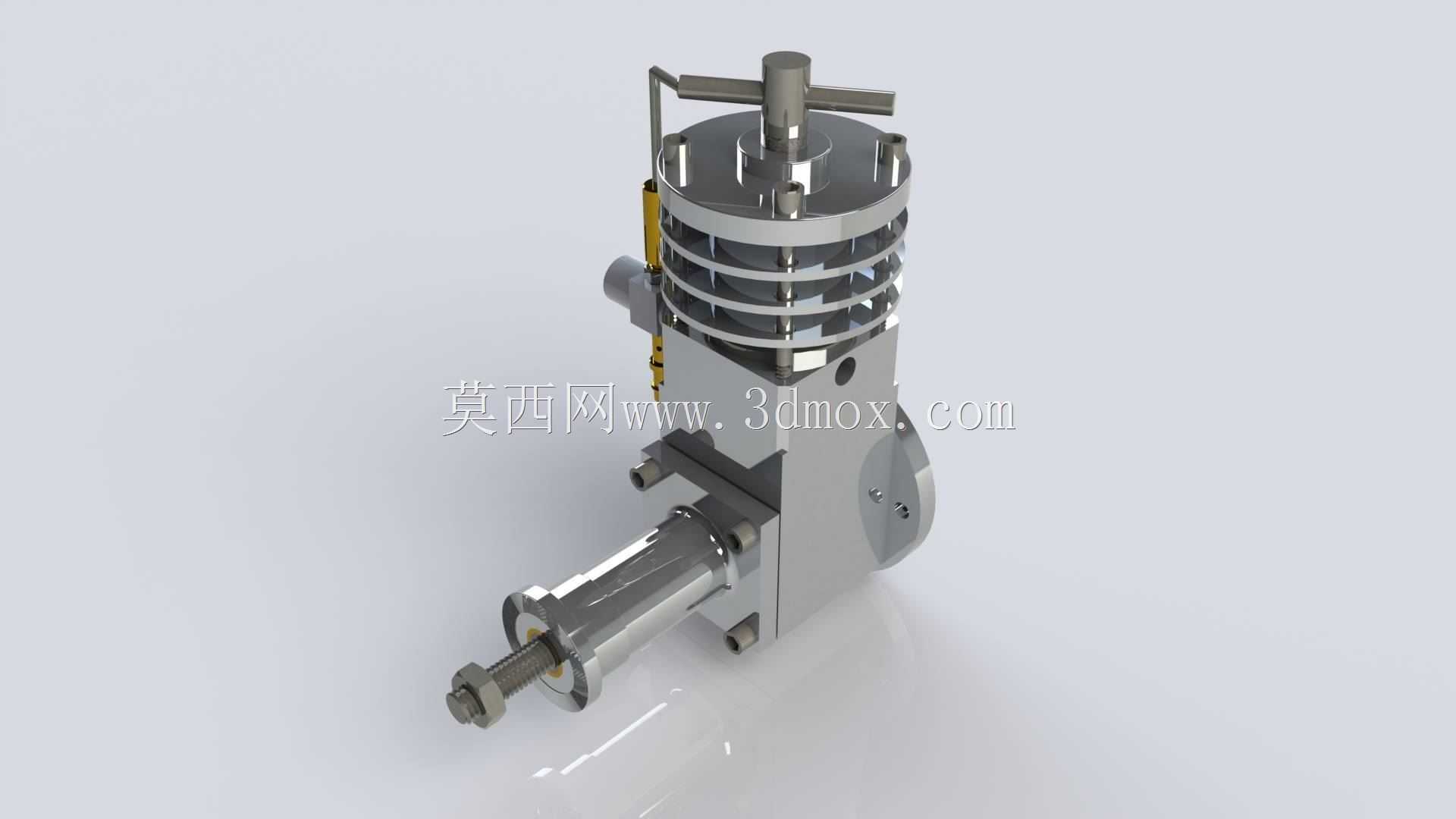

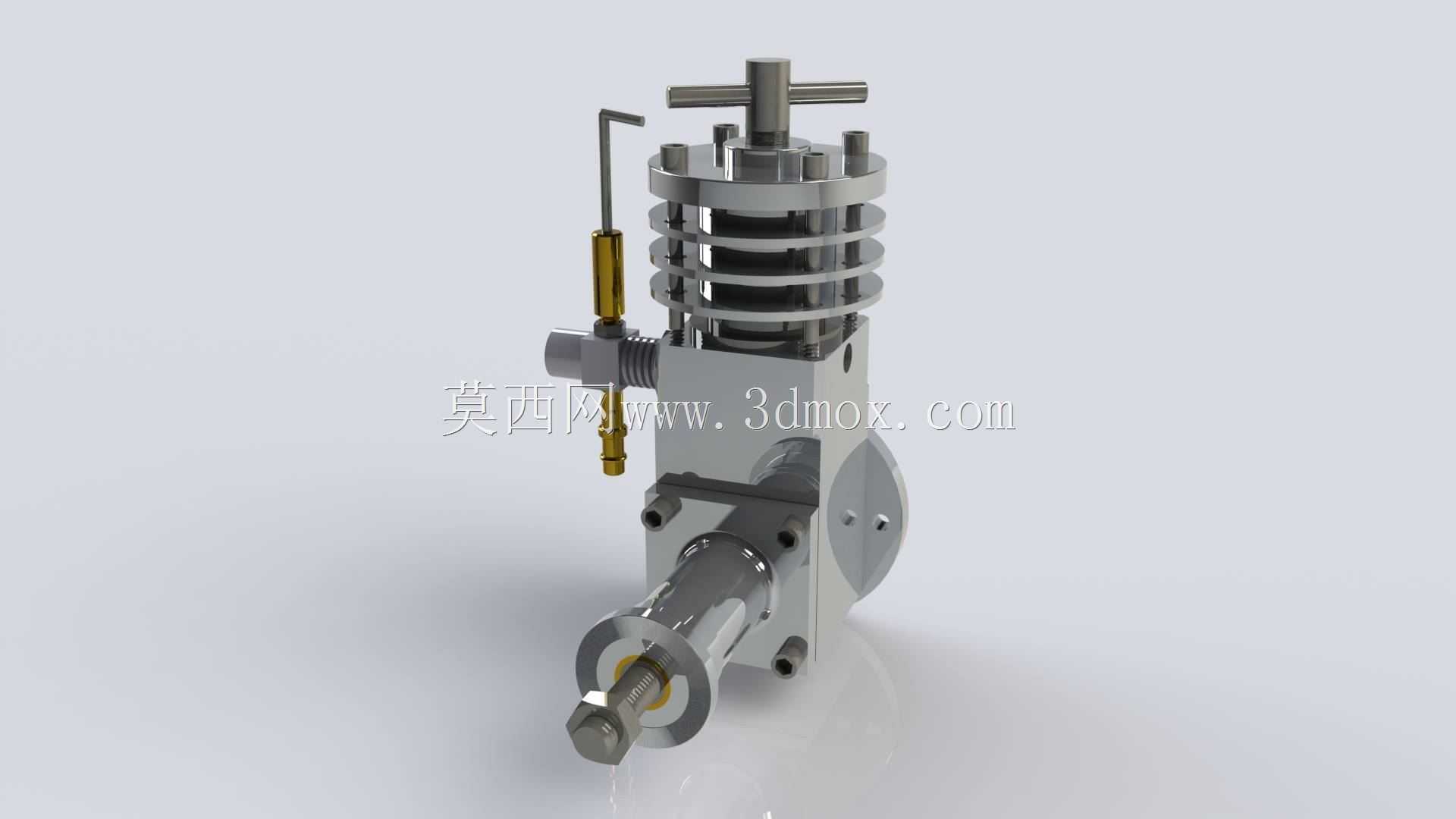

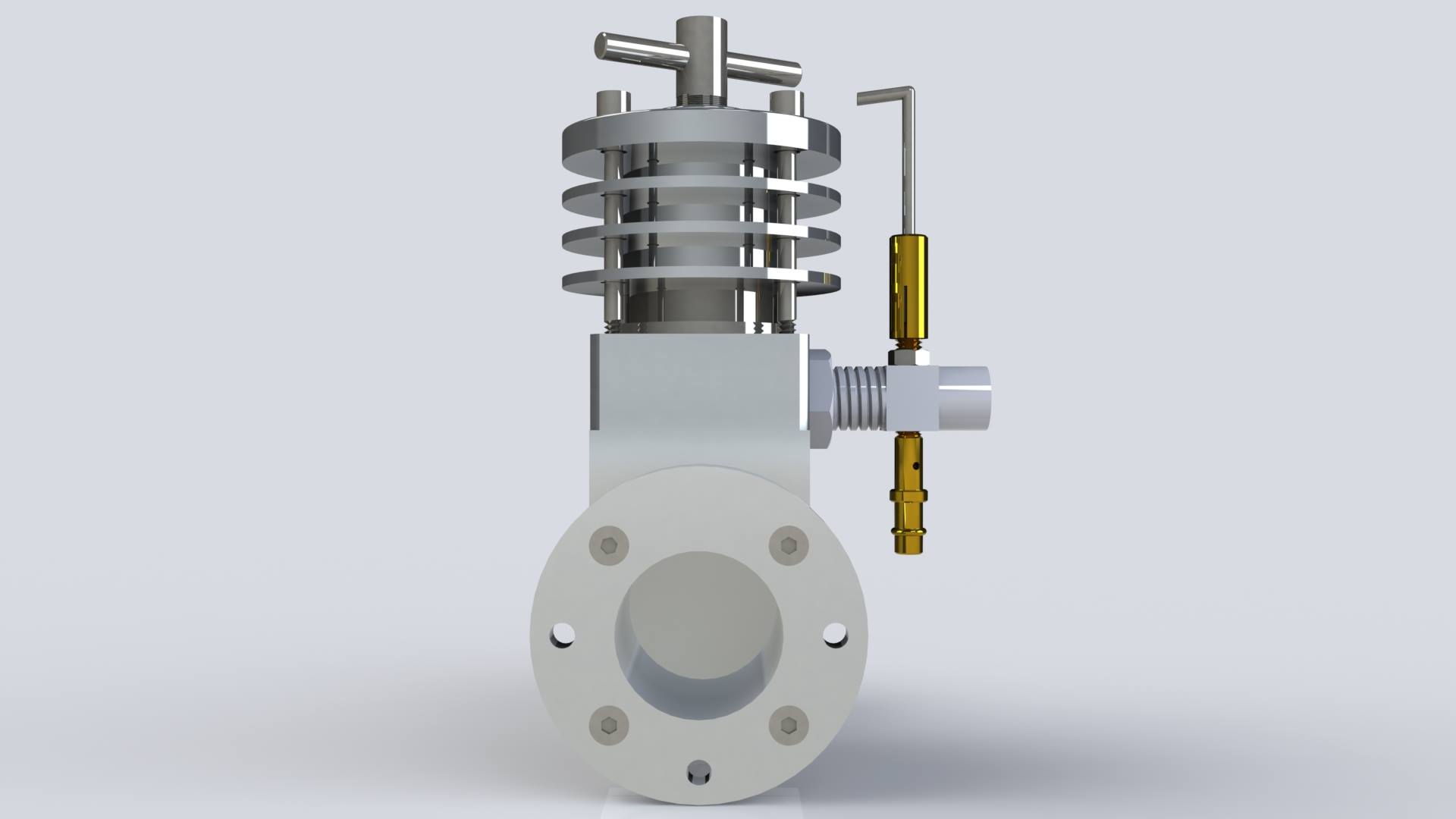

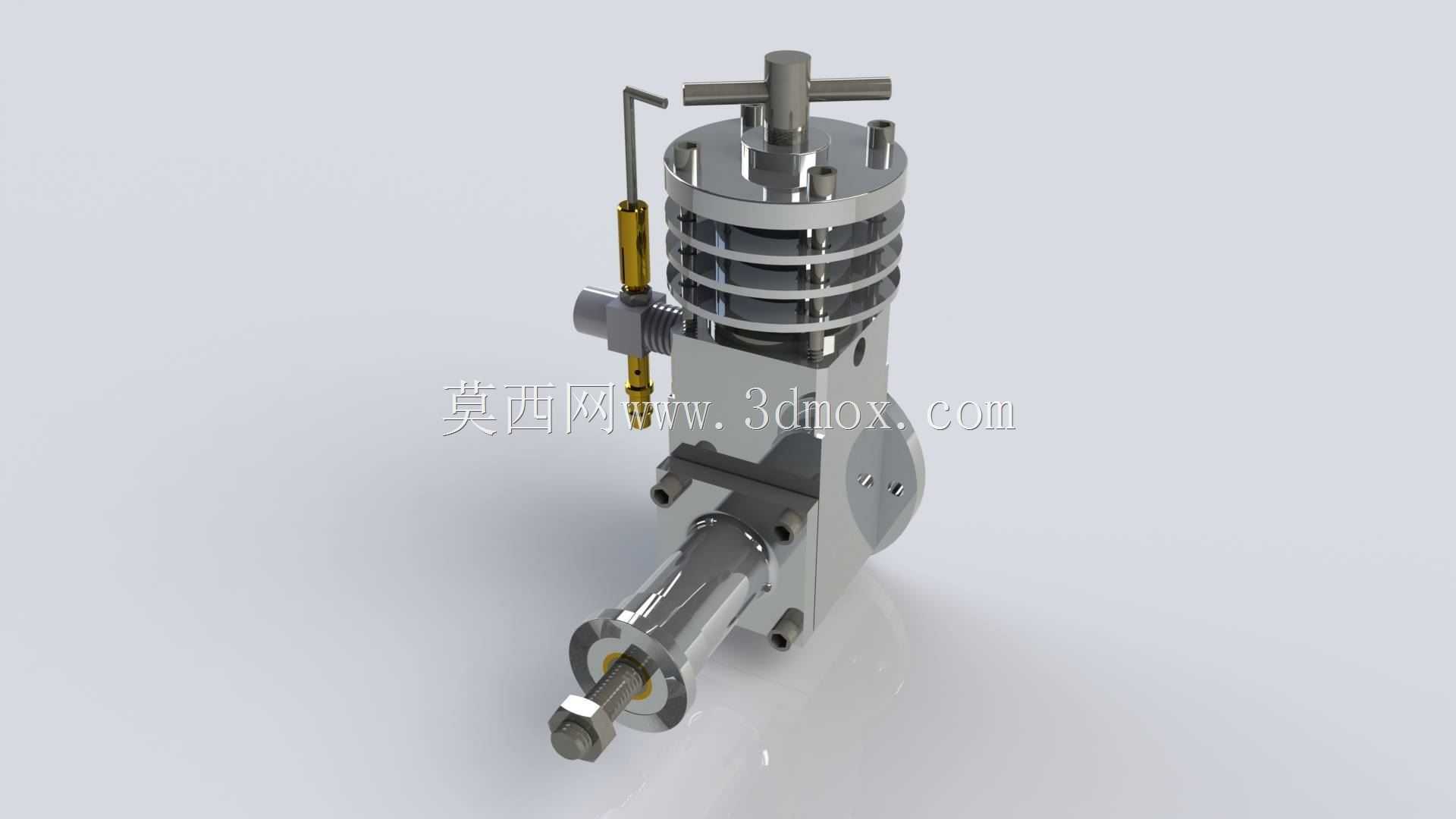

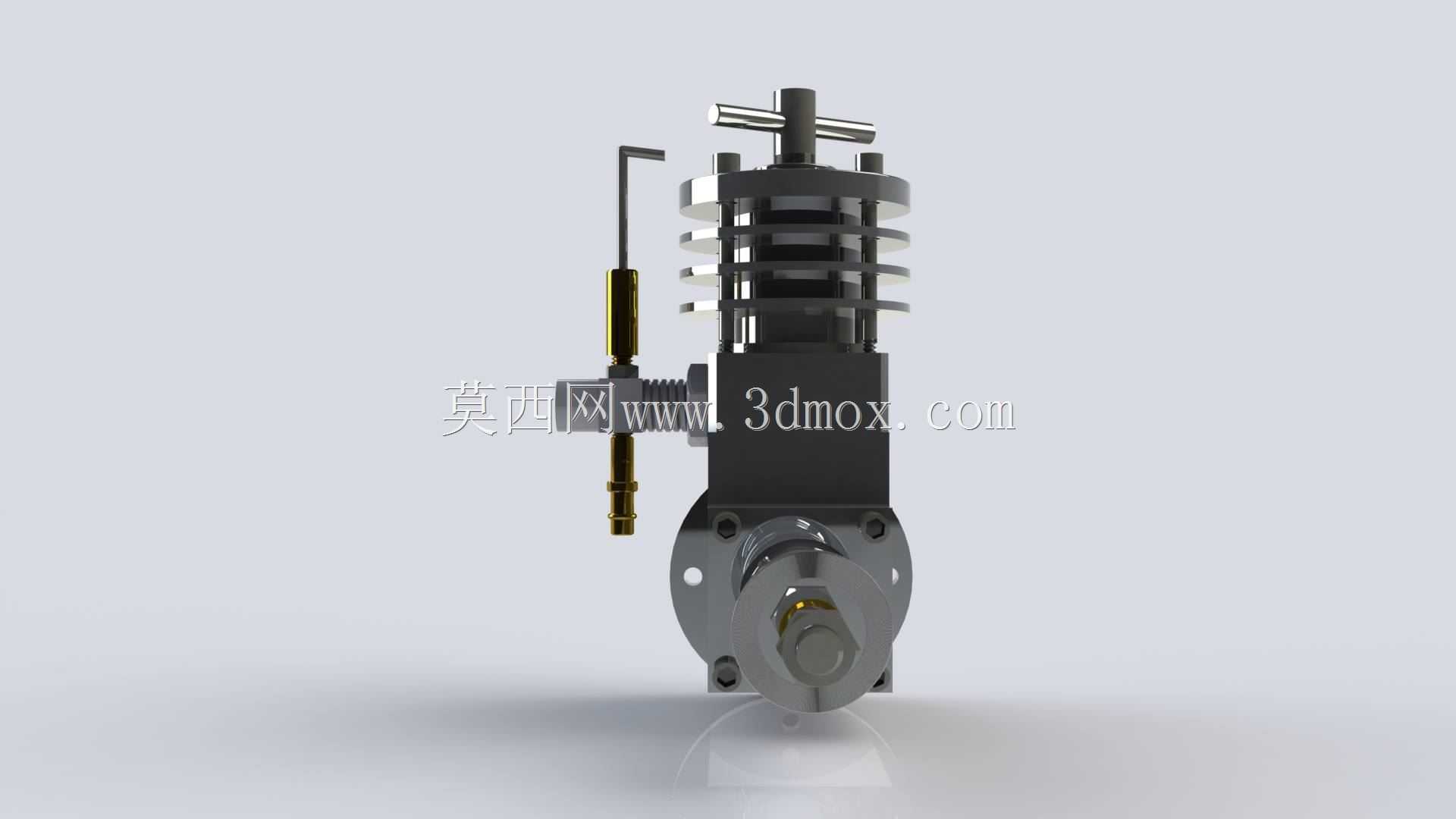

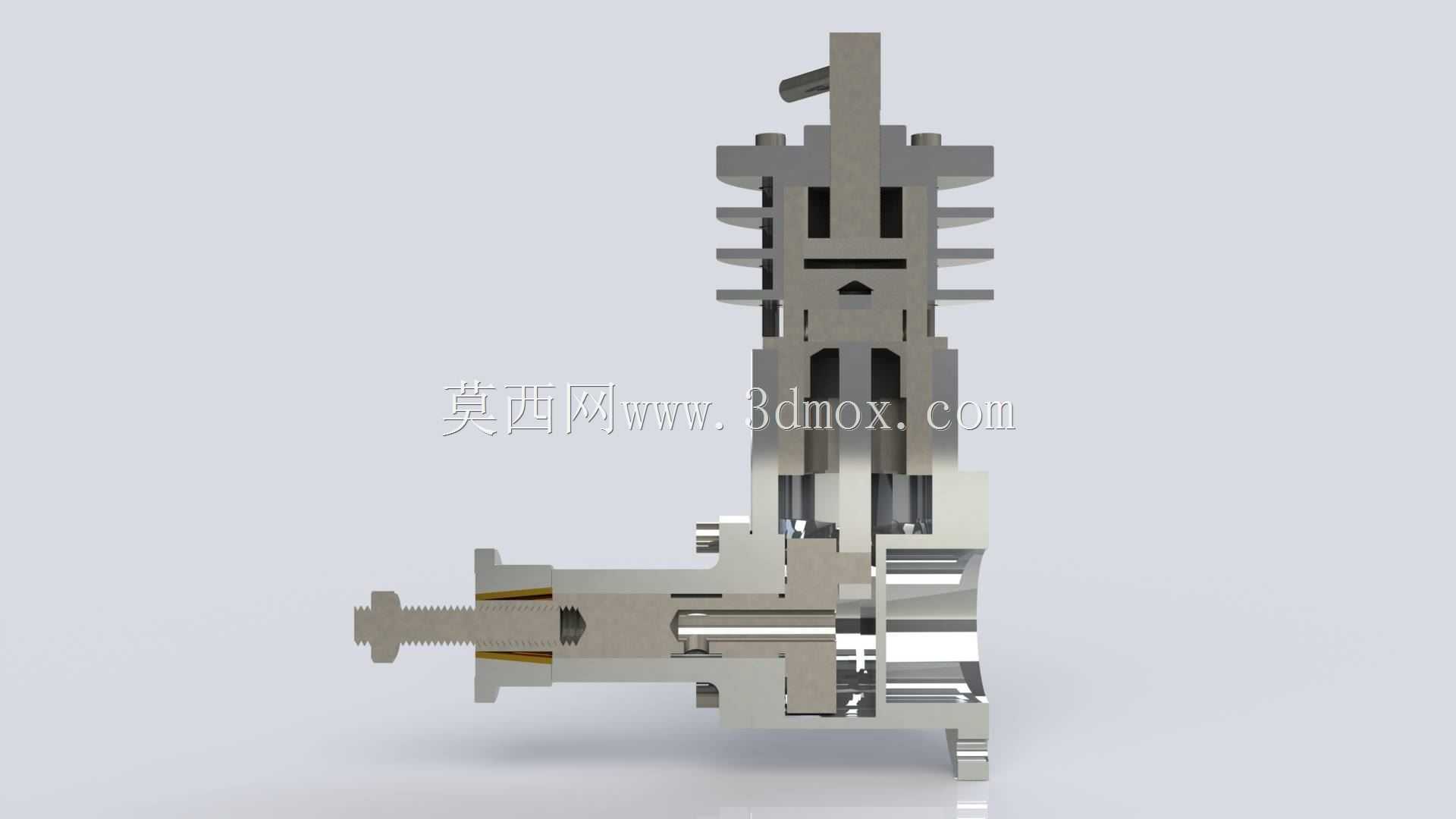

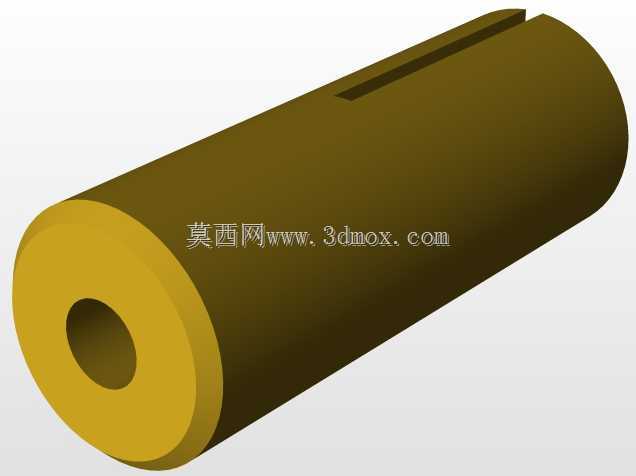

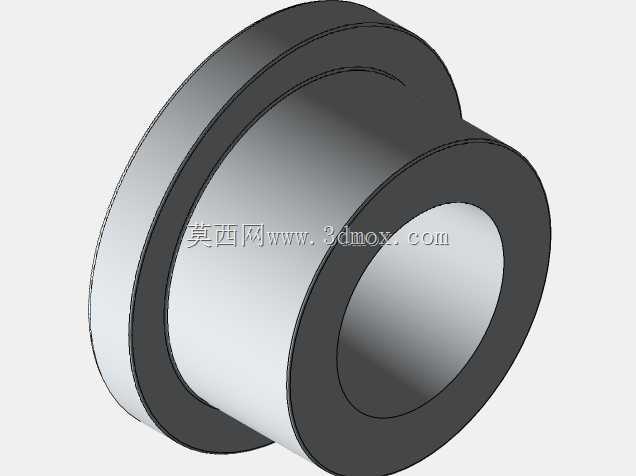

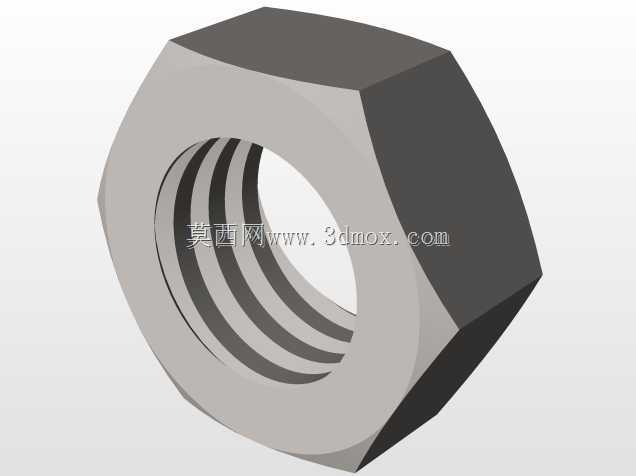

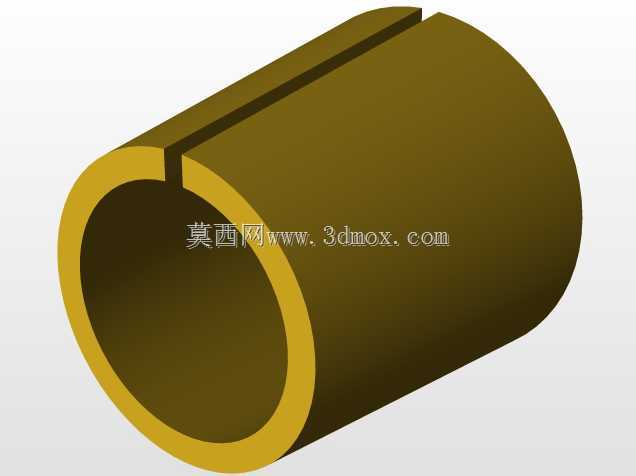

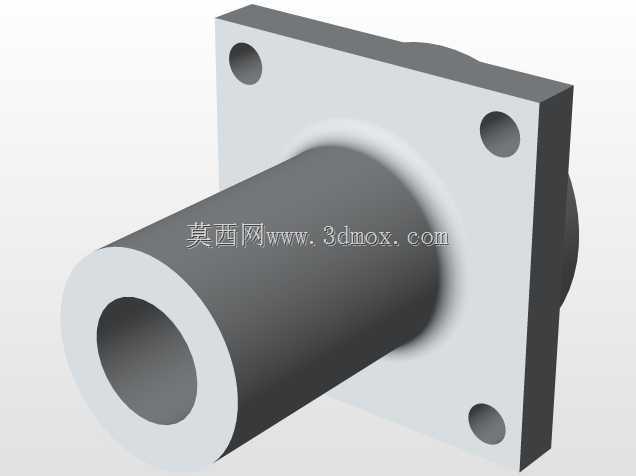

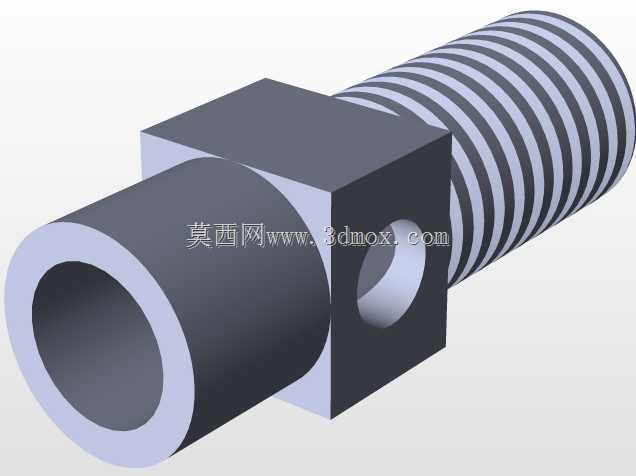

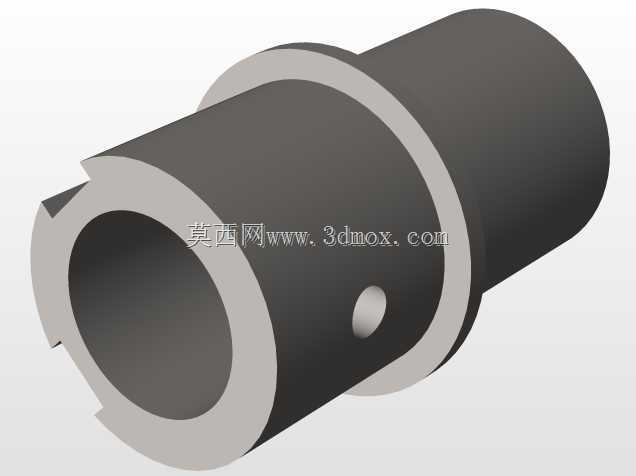

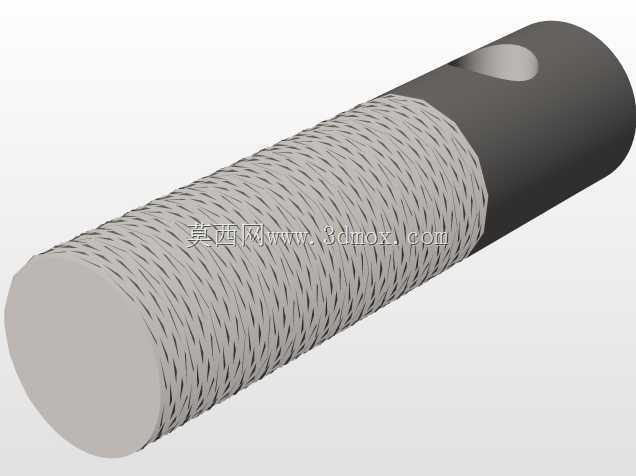

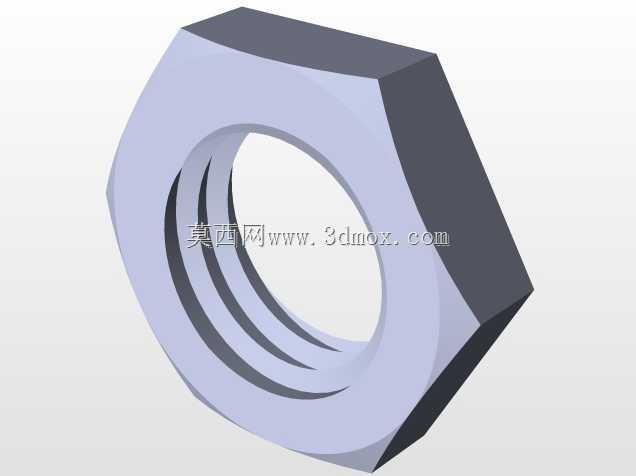

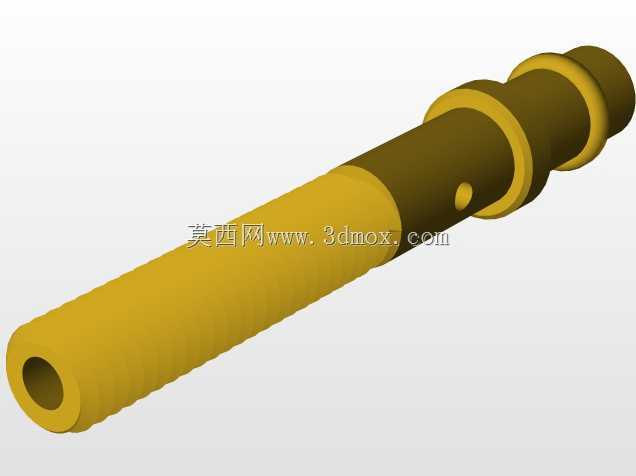

这款阀件主要应用在高温流体输送管路的截断与取样工况，常见于化工反应釜出料段、蒸汽供热管网支管、小型试验装置流体回路中，既可以作为支路截断阀控制管路通断，侧部集成的小型针阀结构也能满足管路运行过程中的介质取样需求，无需额外在管路上开孔加装取样接头，减少管路泄漏点。从结构设计来看，上部采用多层环形散热鳍片结构，当输送介质温度超过200摄氏度时，散热片可以通过空气对流把阀杆部位的热量快速散出，避免填料密封区域温度过高导致密封件老化失效，延长填料更换周期，也能防止操作手轮部位温度过高烫伤操作人员。顶部的十字形操作手轮相比常规圆形手轮，在安装空间局促的管廊角落位置更方便施加扭矩，不需要太大的操作空间就能完成阀门的启闭动作。下部采用圆形法兰连接结构，法兰盘上均匀布置6个螺栓安装孔，适配常规PN16压力等级的管路法兰对接，安装时需要注意法兰密封面的平面度，配对法兰之间加装适配压力等级的密封垫片，按对角线顺序分次拧紧螺栓，避免法兰偏斜导致密封泄漏。侧部引出的取样支路采用外螺纹连接形式，可适配标准卡套接头或软管接头，取样时只需缓慢开启侧部针阀，控制介质流出速度，避免高压介质喷溅，取样完成后需确认针阀完全关死，防止内漏。设计过程中优先考虑了阀杆的对中精度，阀杆与上部压盖之间采用间隙配合，预留热胀冷缩的补偿量，避免高温工况下阀杆卡涩无法动作；阀体流道采用直流式过渡结构，减少介质在阀腔内部的涡流阻力，降低阀门全开状态下的压力损失。安装边界上，阀门整体轴向高度适配DN25管径的支管安装空间，侧部取样阀向外伸出的长度不会超出常规管道支架的安装间距，不需要额外为阀门预留单独的支撑位置，可直接通过两端法兰固定在管路上，适合在紧凑型试验装置、小型化工单元设备的管路布局中使用，能有效节省管路安装空间，减少阀件采购数量。
