在往复式动力机械的传动链路中,连杆是连接活塞与曲柄的核心受力构件,其结构合理性直接决定整套动力单元的运行可靠性与寿命表现。日常工况下,连杆需要同步传递活塞往复运动产生的爆发压力,同时将直线运动转换为曲柄的旋转扭矩,整个工作循环中会交替承受拉压载荷、惯性冲击载荷以及侧向弯矩,这对结构的刚度匹配、应力分布均匀性提出了极高要求。
从实际应用场景来看,这类连杆广泛适配小排量通用内燃机、小型空压机、往复泵等需要实现往复-旋转运动转换的设备,在农用机械动力单元、小型工程机械辅助动力、家用固定式动力机组中都能见到同结构构件的身影。不同应用场景下的载荷特性存在明显差异:内燃机用连杆需要承受高频周期性爆发压力,峰值载荷出现在做功冲程初始阶段,此时连杆小头随活塞做上下往复运动,大头随曲柄销做圆周运动,杆身需要同时传递轴向力与克服运动惯性产生的附加弯矩;而空压机用连杆的载荷方向相对固定,主要承受压缩载荷,对结构的抗压缩变形能力要求更高。

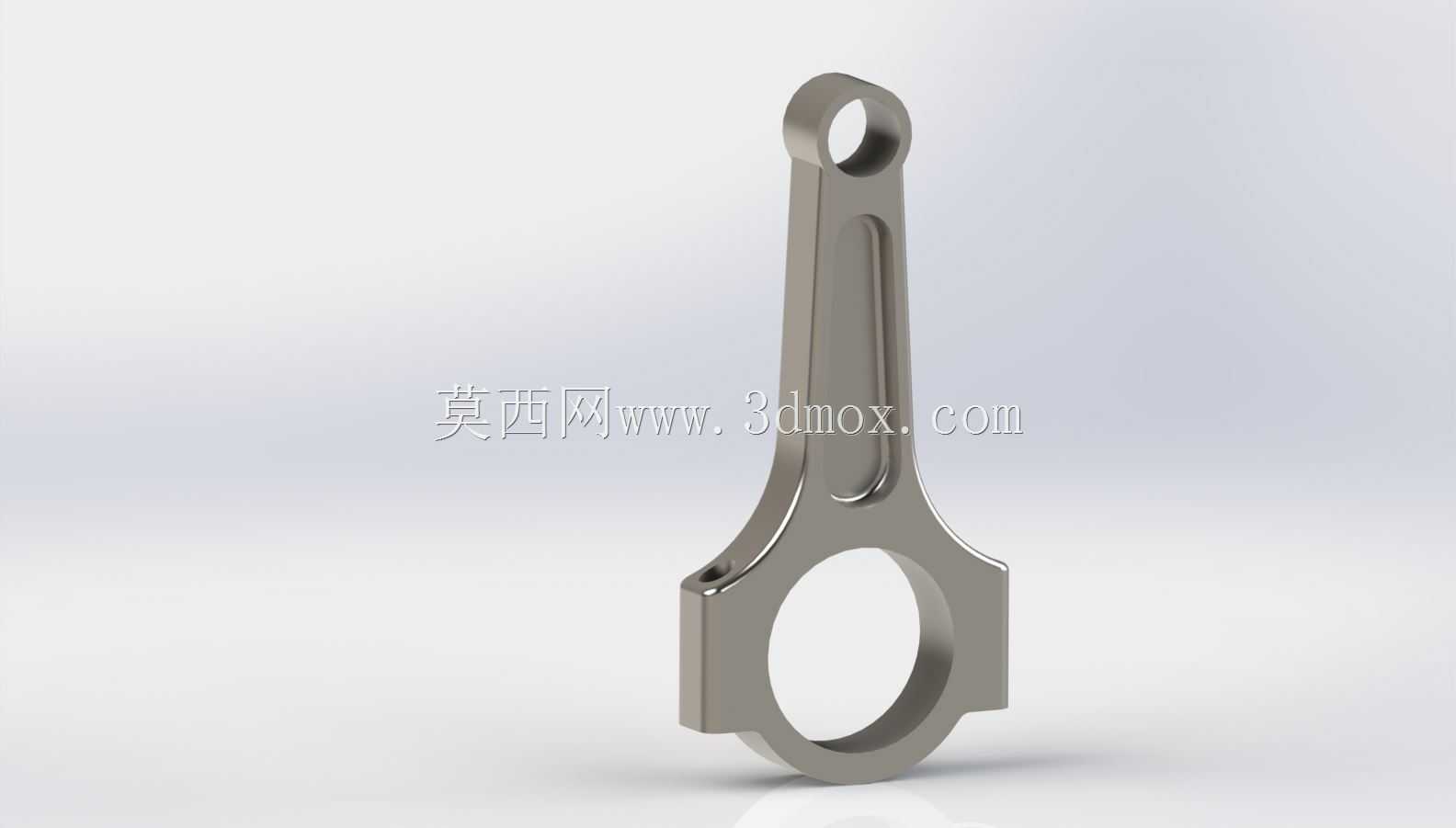

本次设计的连杆采用分体式大头结构,小头端为整体式圆环结构,用于安装活塞销,内孔预留了衬套安装位,可根据实际使用需求选配铜基合金衬套或滚针轴承,降低销孔配合面的磨损速率。杆身采用工字形截面设计,这种截面形式能在同等重量下获得更高的截面抗弯模量,相比传统矩形截面杆身可减重15%-20%,同时有效降低高速往复运动产生的惯性力,适配更高转速的运行工况。杆身与大小头的过渡区域采用大圆角平滑过渡,避免截面突变产生的应力集中,从根源上降低交变载荷下的疲劳断裂风险。大头端采用斜切口设计,相比平切口结构,连杆大头的横向尺寸更小,能够适配更小缸径的内燃机,方便装配时从气缸中整体抽出活塞连杆组,切口位置设置了定位结构,可保证装配时轴承盖与杆身的对位精度,避免运转过程中出现错位导致的轴瓦偏磨。
尺寸设计上,小头孔直径与大头孔直径的比值控制在0.35-0.4区间,匹配常规小排量动力的活塞销与曲柄销尺寸配比,杆身长度与曲柄半径的比值取3.2,这个比例能够平衡活塞侧压力与连杆摆动惯性力的矛盾:比值过小会导致活塞对缸壁的侧向压力增大,加剧缸套磨损;比值过大则会增加连杆整体长度,抬升动力单元的整体高度,同时增大往复运动惯性。安装边界方面,小头端的轴向宽度与活塞销座间距匹配,装配后两端预留0.1-0.2mm的轴向间隙,允许工作受热后的微量膨胀;大头端的轴瓦安装位预留了合适的过盈量,装配后轴瓦不会随曲柄销转动,同时轴瓦内孔与曲柄销的配合间隙控制在0.03-0.08mm,保证润滑油膜的稳定形成。杆身表面设计有浅槽结构,可作为润滑油道的布置空间,将大头端飞溅的润滑油引导至小头衬套位置,实现活塞销配合面的持续润滑,避免干摩擦导致的烧蚀故障。
从结构强度校核的角度,杆身的最小截面位置设置在杆身中部,这个位置是弯曲力矩与轴向拉力的叠加峰值区,截面面积经过反复迭代计算,保证在最大爆发压力下的拉应力低于材料的屈服极限,同时疲劳安全系数满足1000小时以上的额定工况运行要求。大小头的孔位同轴度公差控制在0.02mm以内,避免装配后出现活塞偏缸、曲柄销偏磨等问题,两端面的平行度公差控制在0.015mm,保证运转过程中连杆不会与曲轴平衡块、活塞销座发生运动干涉。整体结构没有多余的冗余设计,所有非受力区域都做了轻量化挖除处理,在保证结构强度与刚度的前提下尽可能降低自身重量,减少高速运转时的惯性载荷对曲轴轴承的冲击。
