运动型乘用车改装款红色辐条轮毂结构

　　在乘用车底盘行走系统的改装与配套设计环节，轮毂作为连接制动总成、半轴与轮胎的核心承载部件，其结构合理性直接影响整车行驶的动态响应、簧下质量控制以及外观视觉表现。这款多辐条样式的轮毂，首先从安装边界来看，中心定位孔采用乘用车常规的台阶式定位结构，周围均匀分布五处螺栓过孔，孔位的节圆直径匹配主流紧凑型、中型运动轿车的轮毂轴承安装座尺寸，安装面加工有贴合制动盘法兰的平整止口，装配后可保证轮心与半轴轴线的同轴度，避免高速行驶时出现轮端跳动的问题。

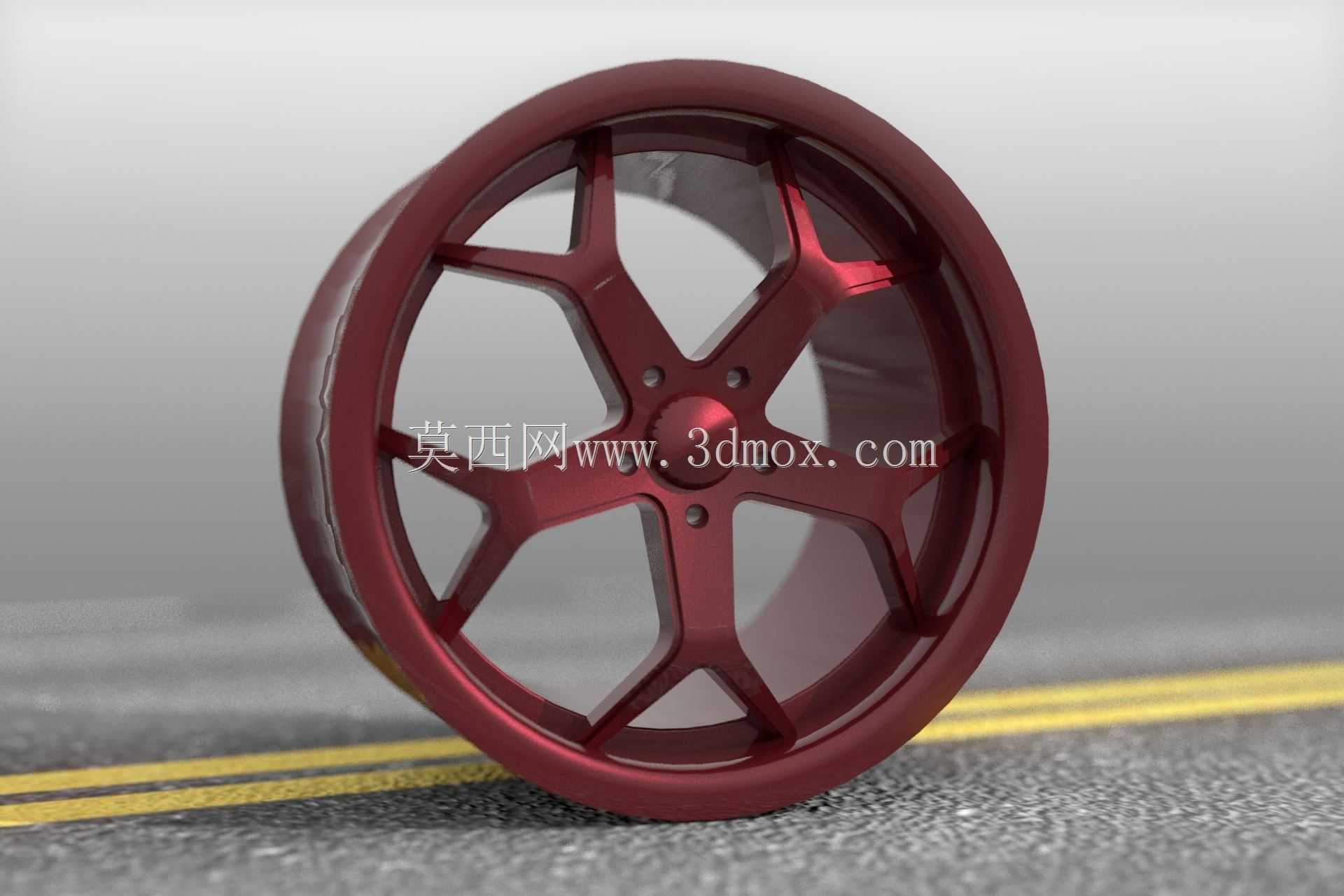

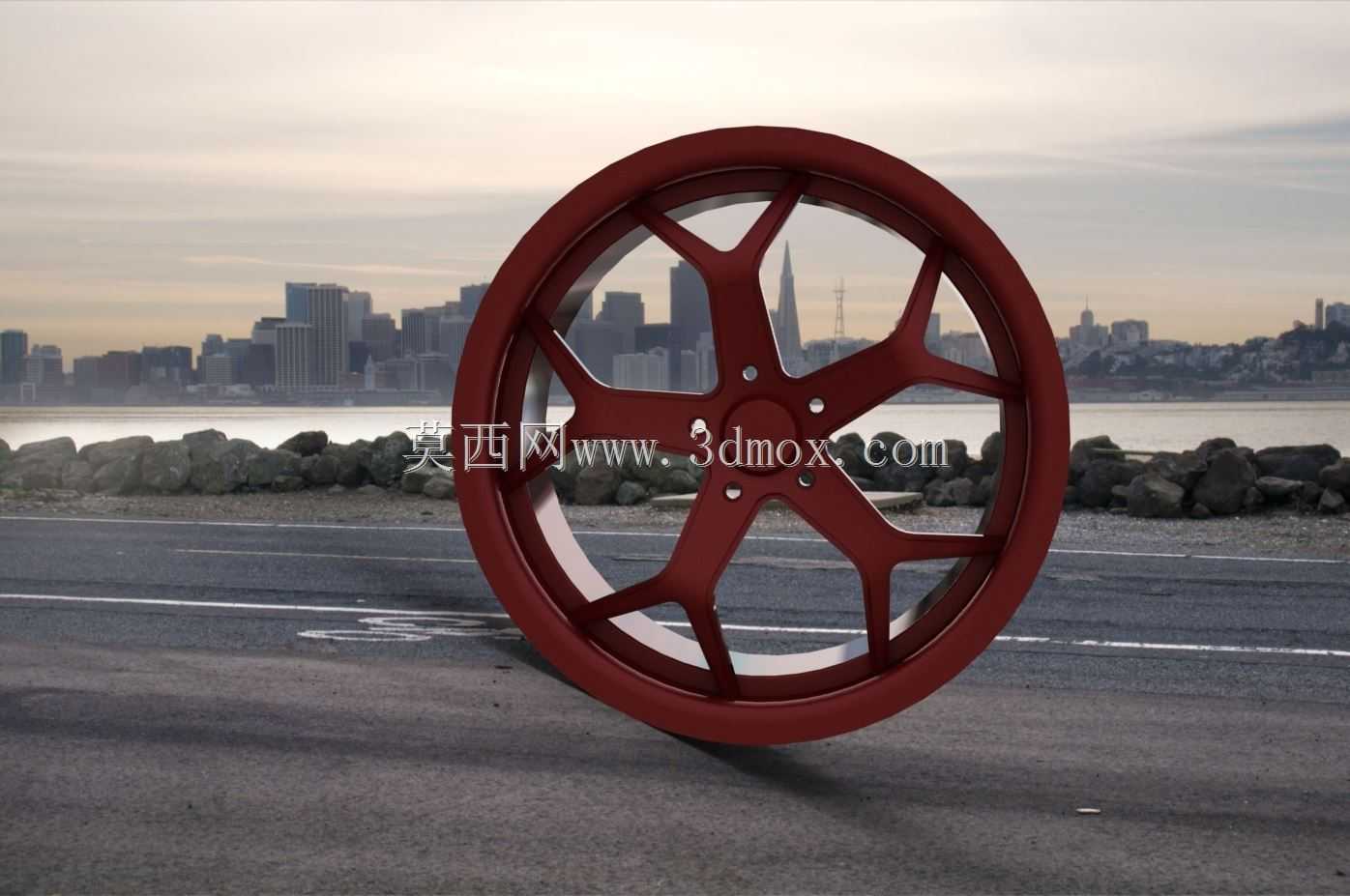

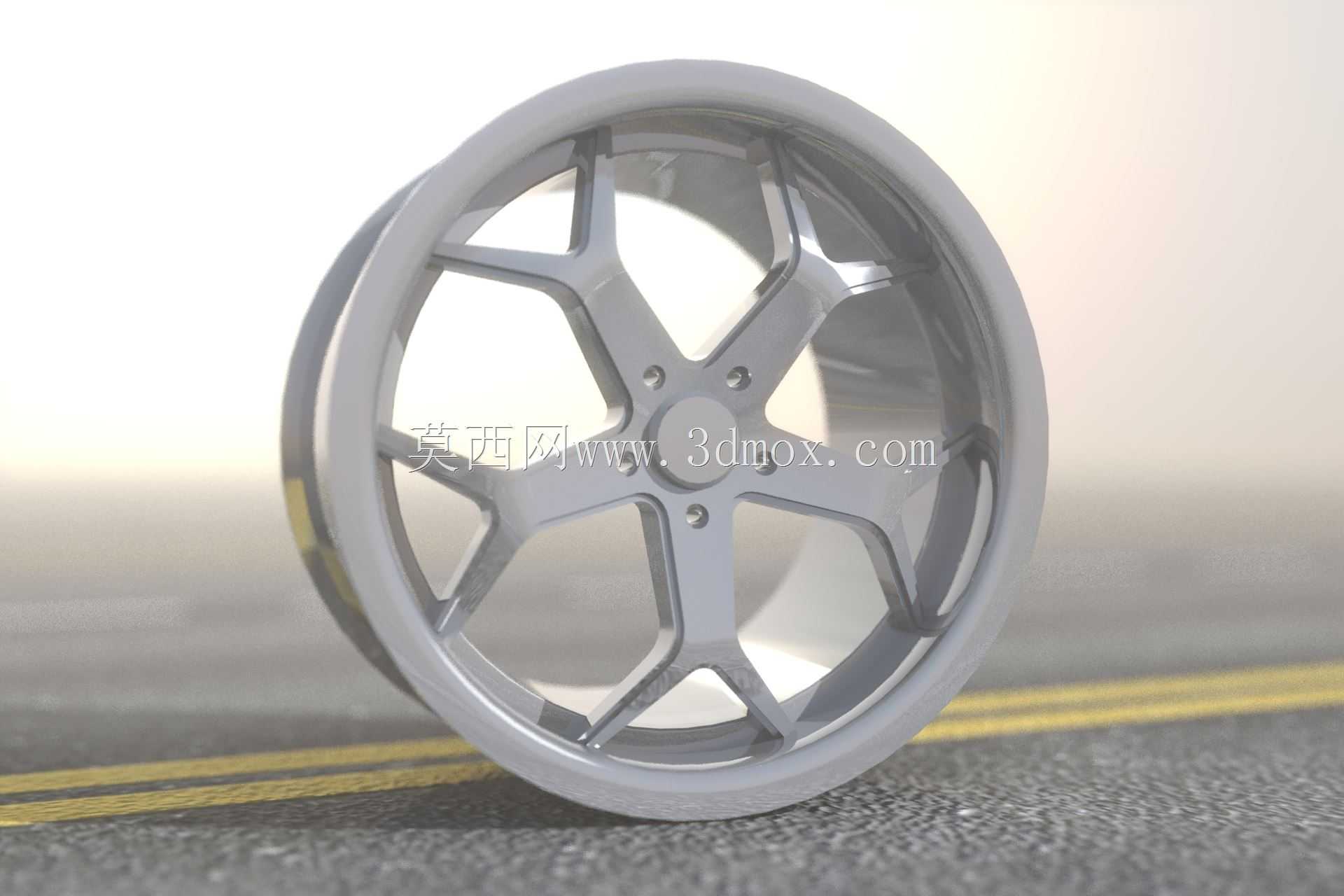

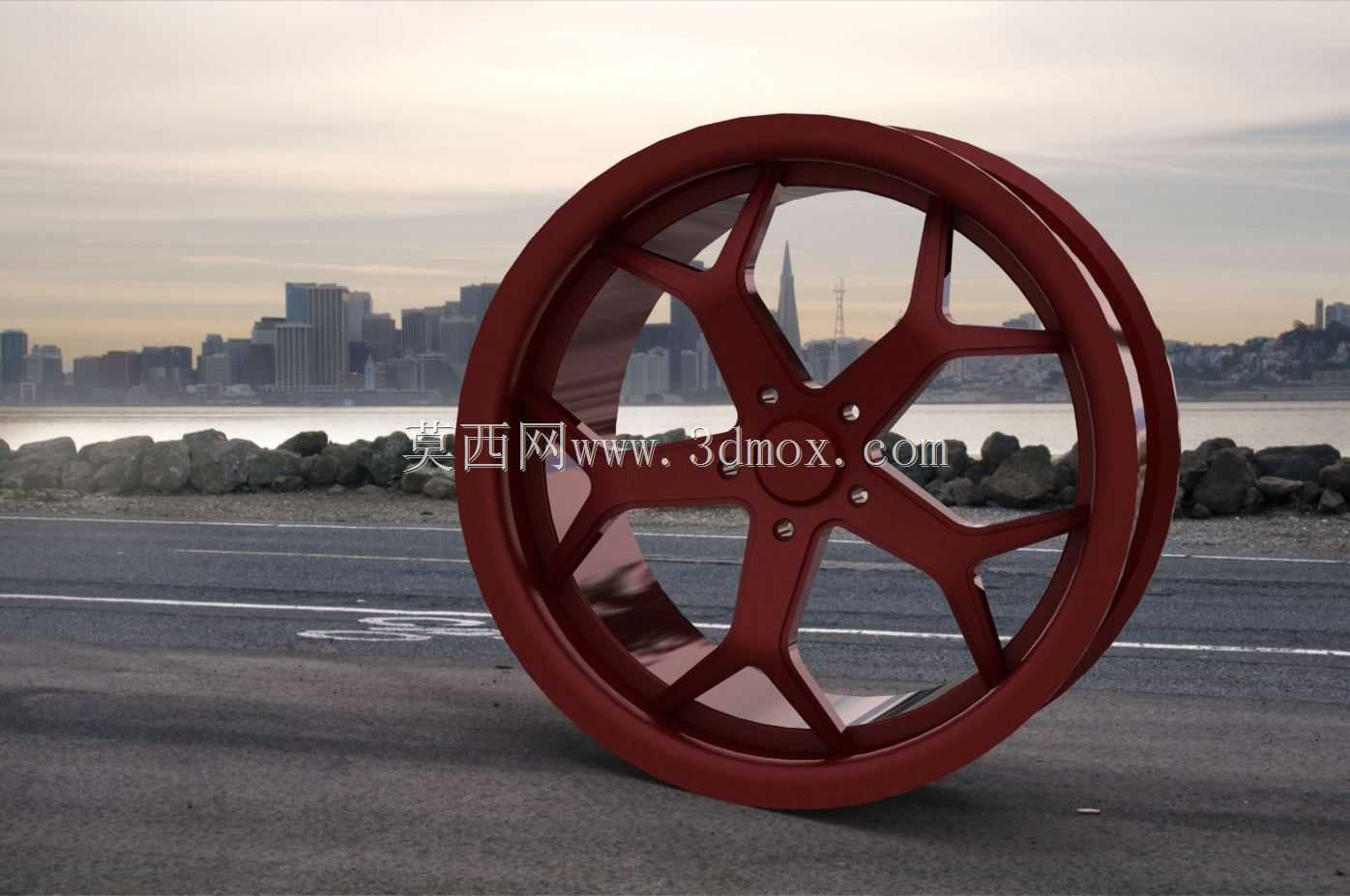

　　从结构设计思路上，这款轮毂采用了五组双分叉式的辐条布局，辐条从中心安装座向外延伸至轮辋边缘的过程中，做了渐变式的截面收窄与厚度优化，靠近中心座的位置辐条截面更厚，可传递半轴输出的驱动扭矩与制动时的反向冲击载荷，靠近轮辋的位置辐条适当做了轻量化的挖槽处理，在保证辐条抗弯、抗扭强度的前提下，尽可能降低非簧载质量，这对于提升悬架的响应速度、改善轮胎接地性能有实际的工程意义。轮辋部分采用常规的深槽式结构，胎圈座的尺寸匹配标准子午线乘用车轮胎，轮缘位置做了加厚的翻边处理，可在轮胎充气、行驶过坑洼路面时承受胎圈的侧向挤压力，避免轮辋变形导致的轮胎漏气问题。

　　实际应用场景中，这类轮毂多用于民用运动型轿车的外观改装与性能升级场景，相比原厂的多辐条密集型轮毂，这种大间隙的辐条设计可以让制动系统的散热气流更顺畅地通过，在连续制动工况下，能够带走制动盘与制动片产生的更多热量，降低制动热衰退出现的概率。同时外露的辐条间隙也可以更好地展示内部改装的多活塞制动卡钳，满足用户的外观改装需求。在结构强度校核层面，辐条的受力路径经过了优化，每一组分叉辐条都对应一处螺栓安装位，车辆加速、减速时的扭矩可以通过最短的路径从中心座传递到轮辋，减少应力集中的区域，避免长期交变载荷下辐条根部出现疲劳裂纹。

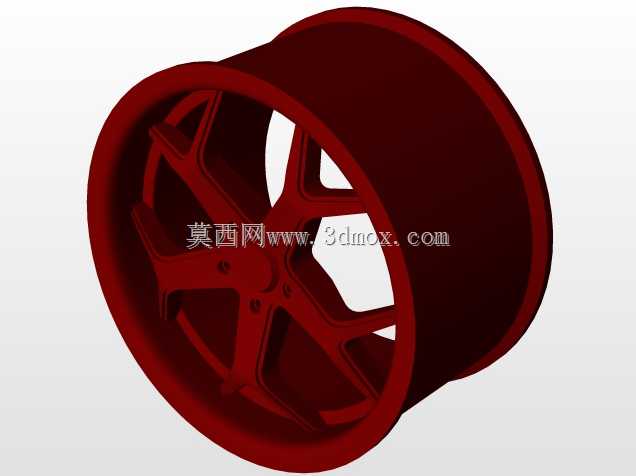

　　从安装适配的细节来看，轮毂的中心孔预留了安装轮毂盖的环形卡槽，用户可根据需求匹配不同标识的轮毂装饰盖，轮辋的气门嘴孔位设置在两组辐条之间的位置，既不会被辐条遮挡影响充气操作，也避免了气门嘴与辐条、平衡块产生干涉。轮毂的偏距设计兼顾了轮距微增与悬架几何的匹配，安装后轮胎不会超出翼子板边界，同时也不会与减震器、转向节等悬架部件在转向极限、悬架全行程压缩时产生运动干涉。在实际选型匹配时，需要注意对应车型的螺栓孔节圆直径、中心孔尺寸以及偏距参数，同时匹配对应载荷等级的轮胎，保证轮端总成的承载能力满足整车满载工况的使用要求。这类辐条结构的轮毂在建模过程中，需要重点关注辐条与轮辋、中心安装座的过渡圆角处理，避免直角结构带来的应力集中，同时轮辋的胎圈座角度、轮缘的轮廓尺寸需要严格符合轮胎安装的行业标准，否则会出现轮胎装配困难、充气后密封不良的问题。
