隐身战机气动外形结构三维数模

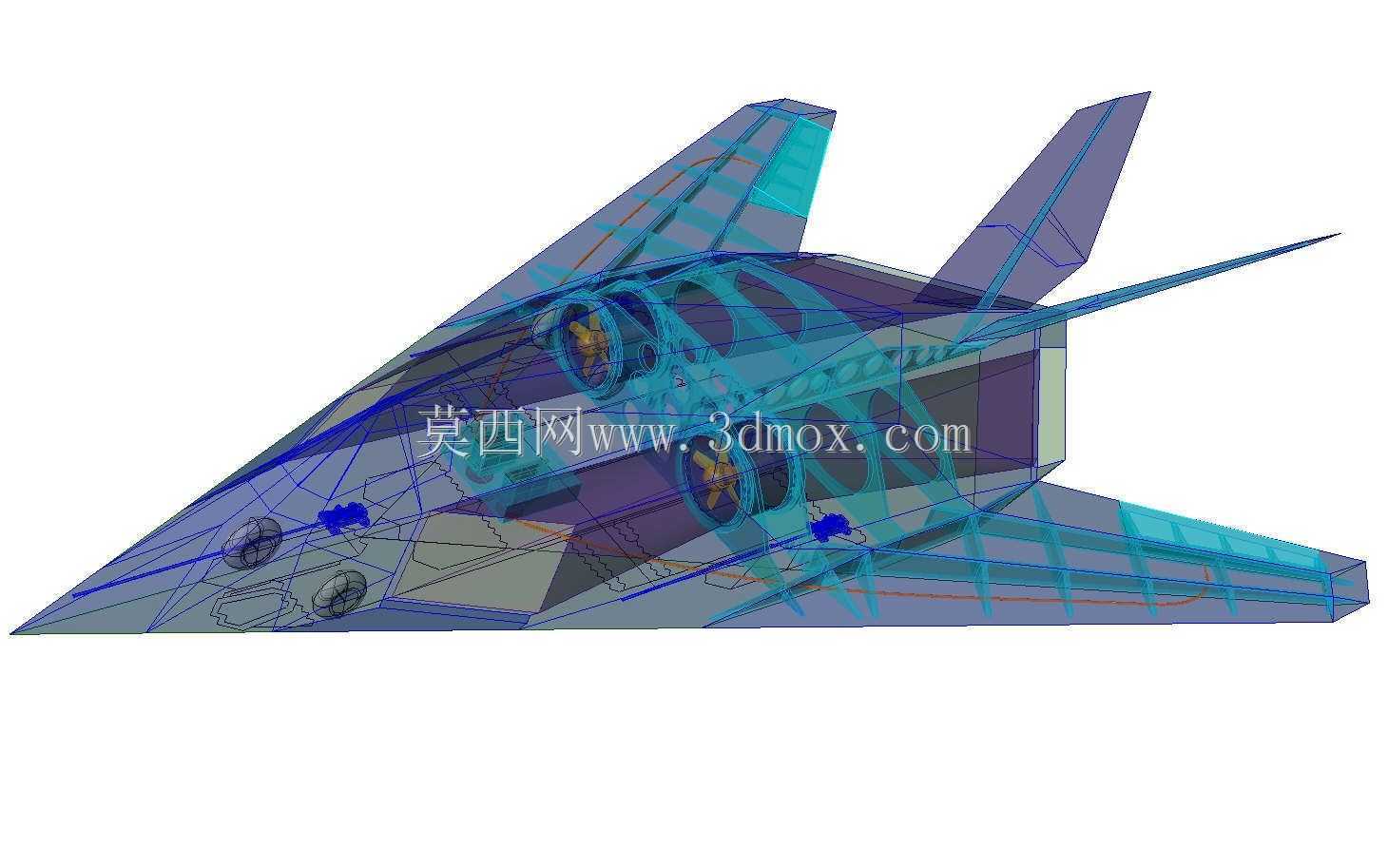

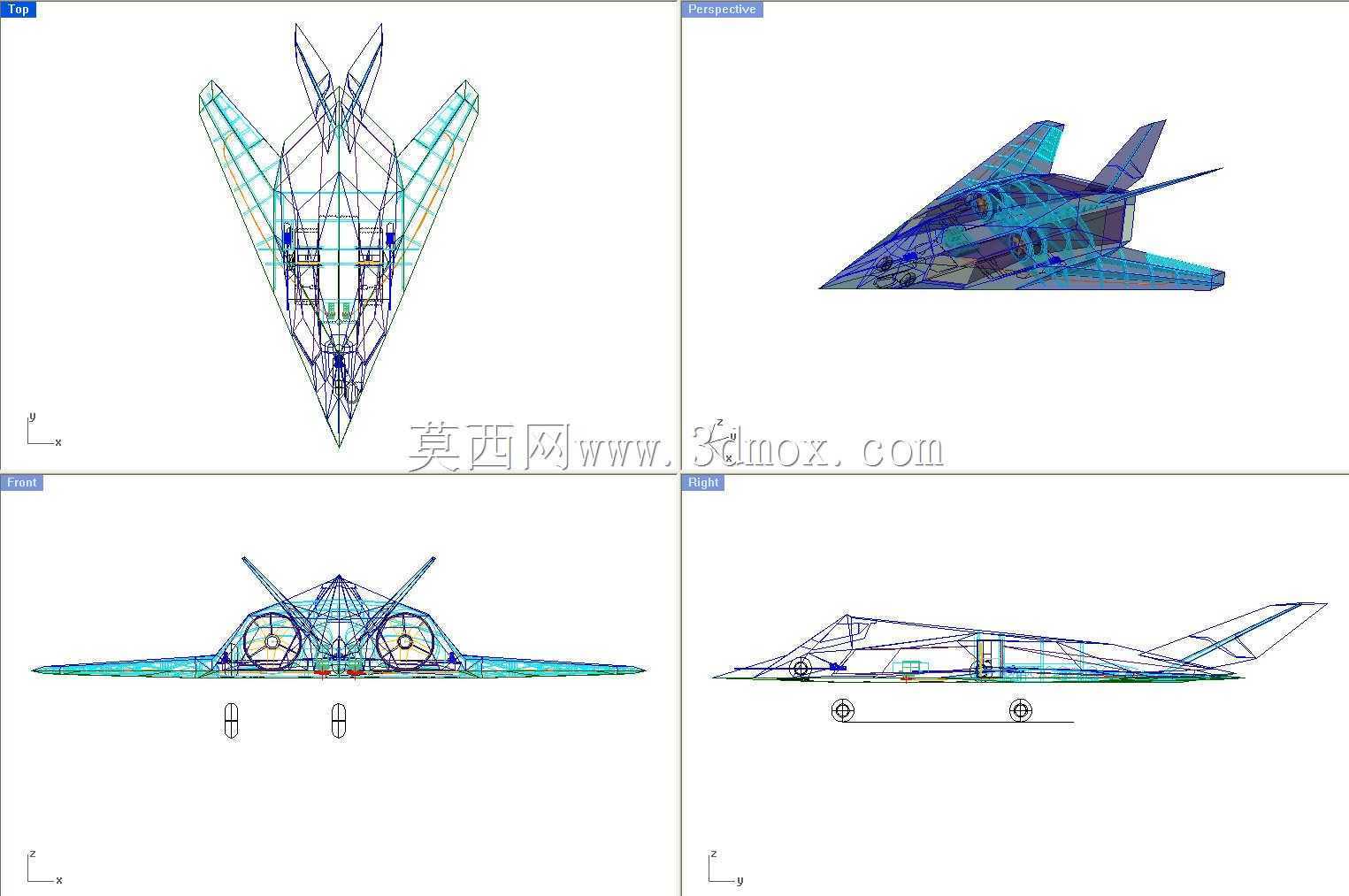

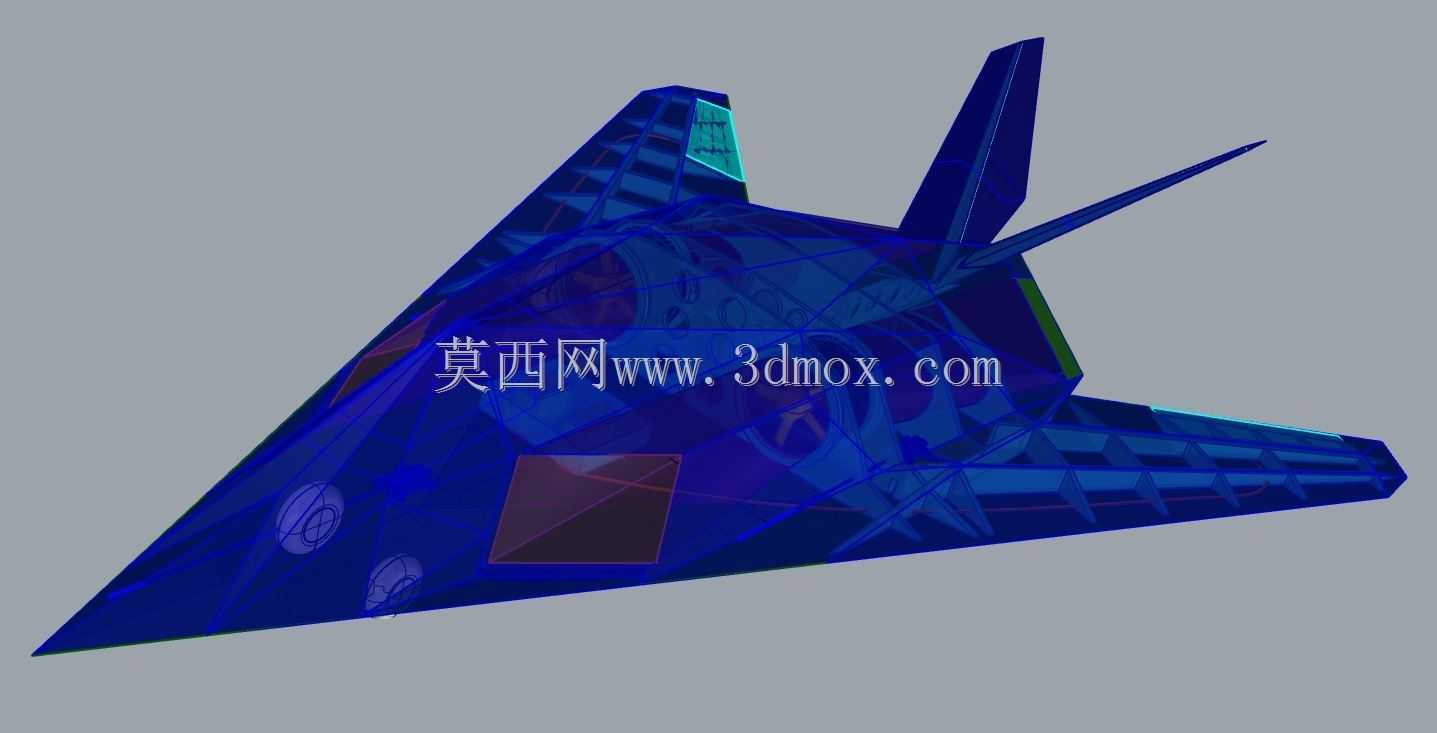

该隐身战机三维数模围绕隐身突防作战场景的实际需求搭建，核心用途是支撑航空爱好者的航模改装、小型涵道动力飞行器的气动验证工作，适配GWS-55导管风扇的动力安装需求，可直接用于小型电动航模的结构匹配与飞行性能调试。从设计思路来看，整体采用多面体棱边隐身修形逻辑，整机外表面全部由连续的折面构成，通过刻意规划的棱边走向将雷达反射波集中到几个窄波束方向，避免镜面反射形成的强回波，完全贴合第一代隐身作战飞机的气动设计逻辑。机身整体采用翼身融合布局，没有传统作战飞机的独立机身与机翼分界，整个升力体结构连贯过渡，既降低了飞行过程中的气动阻力，也减少了机身与机翼衔接处的结构应力集中点，同时消除了直角衔接区域的雷达反射腔体效应。尾翼采用外倾式V型布局，替代传统的垂直尾翼与水平尾翼组合，两个尾翼向外倾斜特定角度，既可以同时兼顾航向稳定性与俯仰操纵的功能，也能进一步缩减侧向的雷达反射截面积，尾翼与机身的衔接处做了平滑过渡处理，没有突兀的结构凸起。座舱区域采用整体式多面体透明件设计，透明件边缘与机身蒙皮的衔接处做了齐平处理，避免台阶结构带来的额外气动阻力与雷达反射，数模中预留了座舱内部设备的安装空间，可根据实际改装需求加装航模飞控、电池等组件。动力段的安装边界围绕55mm直径导管风扇设计，进气道采用背负式布局，进气口设置在机身上表面，避开地面雷达的直射区域，同时适配涵道风扇的进气流量需求，进气道内壁做了平滑过渡处理，减少进气紊流对风扇效率的影响，尾喷口区域预留了整流结构的安装位置，可根据动力输出需求调整喷口截面形状。整机的起落架安装位置在数模中做了点位预留，主起落架收纳舱位于机身中部两侧，前起落架位于机头下方，舱门边缘采用锯齿形设计，既符合隐身设计的细节要求，也能保证舱门关闭后的结构密封性。从结构细节来看，数模中呈现的蓝色扇形折叠泡沫结构，是针对航模轻量化制作设计的分段式蒙皮支撑结构，该结构采用泡沫板材切割拼接的方式即可完成制作，不需要复杂的曲面模具，降低了航模制作的门槛，同时折叠式的结构设计也方便运输过程中的整机收纳，减少存放占用的空间。机翼前缘后掠角度经过针对性调整，兼顾低速飞行时的升力特性与高速飞行的阻力控制，适合小型涵道动力航模的飞行速度区间，机翼后缘预留了操纵舵面的安装缝隙，可加装微型舵机实现副翼、升降舵的操纵功能，舵面与主翼面的衔接处做了等间隙设计，保证舵面偏转过程中不会与主结构发生干涉。整机的重心位置在数模中做了隐含标注，围绕涵道风扇的安装位置设置在机身靠前区域，保证飞行过程中的纵向稳定性，不需要额外添加过多配重即可满足航模的重心配平要求。
