RC型400规格有刷直流电机结构设计

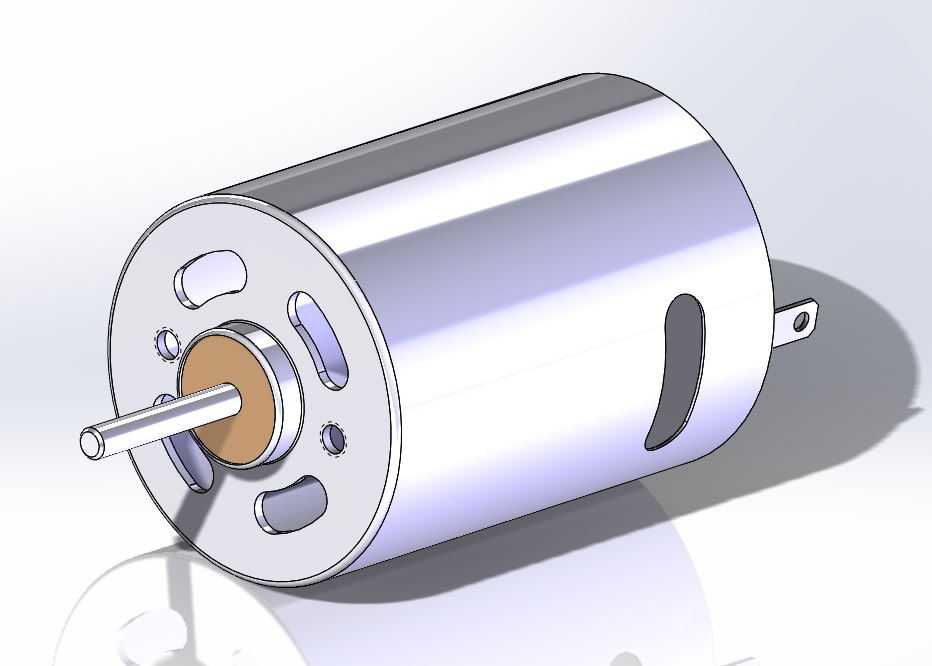

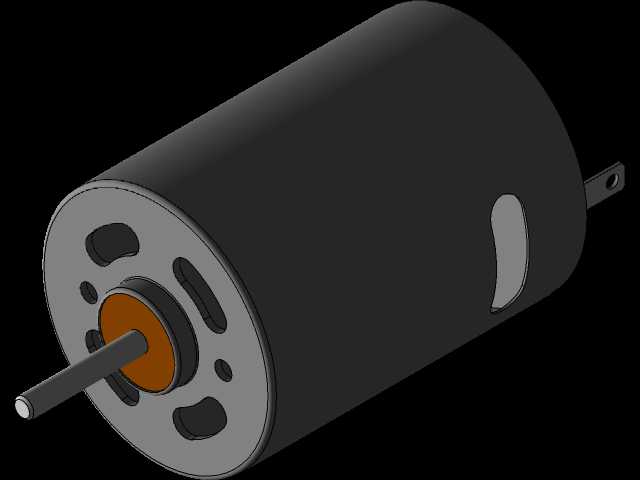

　　在RC模型动力配套领域，这类小规格有刷直流电机是入门级遥控车、小型固定翼航模、桌面级小型传动装置的核心动力输出部件，区别于无刷电机的高成本与复杂驱动要求，有刷结构的400规格电机凭借驱动电路简单、扭矩输出线性、低速特性稳定的特点，至今仍是很多入门级动力场景的首选。从结构设计来看，这款电机采用标准圆柱形机壳布局，机壳侧面预留的长条形开孔是为了适配内部碳刷组件的维护与散热需求，端盖上的多个异形开孔一方面用于端盖与机壳的卡扣定位，另一方面也能形成内部空气对流通道，带走电枢运转时产生的热量，避免长时间高负载下碳刷与换向器过热烧蚀。输出轴采用单出轴设计，轴径与伸出长度匹配常规RC模型的传动齿轮安装尺寸，

　　轴根部的绝缘衬套用于隔绝电枢与端盖之间的导电通路，避免轴部带电引发的传动部件短路问题。安装边界上，这类400规格电机的外径、机身长度都遵循RC动力配件的通用尺寸规范，能够直接适配市面上多数同规格的电机安装座，不需要额外做结构修改就能替换原有同类型动力部件。设计过程中，机壳采用拉伸成型的薄壁钢结构，既保证了足够的结构强度抵御模型运动中的震动冲击，又能控制整体重量，符合RC模型对动力部件轻量化的要求。端盖采用冲压成型结构，内置的轴承座与输出轴的配合公差控制在合理区间，既保证轴系转动的同轴度，减少运转时的径向跳动，又能避免过盈配合带来的转动阻力增大问题。实际应用中，这类电机可以通过调整输入电压来改变输出转速，

　　搭配不同减速比的齿轮组就能适配不同负载需求，比如在遥控攀爬车场景下搭配大减速比齿轮组获得足够的爬坡扭矩，在小型风扇场景下直接驱动扇叶获得稳定的转速输出。碳刷与换向器的接触结构经过优化，能够在频繁正反转的工况下保持稳定的导电性能，减少换向火花对周边电路的电磁干扰，这一点在RC模型的遥控信号接收场景下尤为重要，过多的电磁干扰会导致遥控信号丢包，影响操控稳定性。电机尾部的输出轴短轴设计，部分场景下可以加装编码盘实现转速反馈，也可以直接加装散热风扇提升持续高负载下的散热能力，拓展了电机的适用场景。
