RC喷气式飞机用管道式功率风扇结构

　　这款涵道式功率风扇主要面向RC喷气式航模的动力配套场景，作为航模推进系统的核心气动部件，其结构设计直接决定了航模飞行时的推力输出效率与运行稳定性。从实际使用场景来看，这类涵道风扇需要适配小尺寸航模的紧凑安装空间，同时在高转速运行状态下保持气动效率，避免气流紊流带来的推力损失与额外振动。

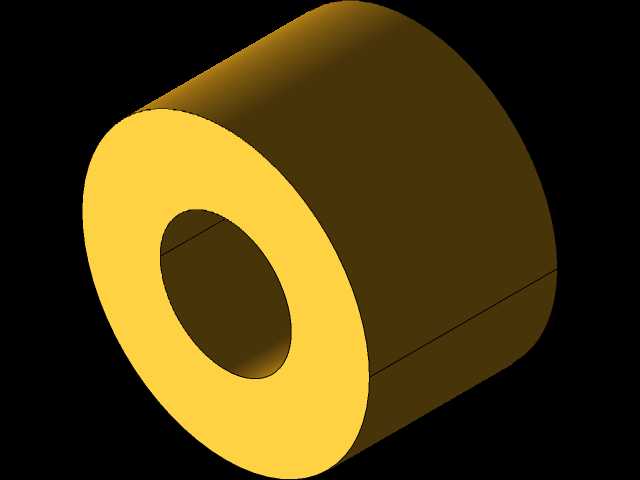

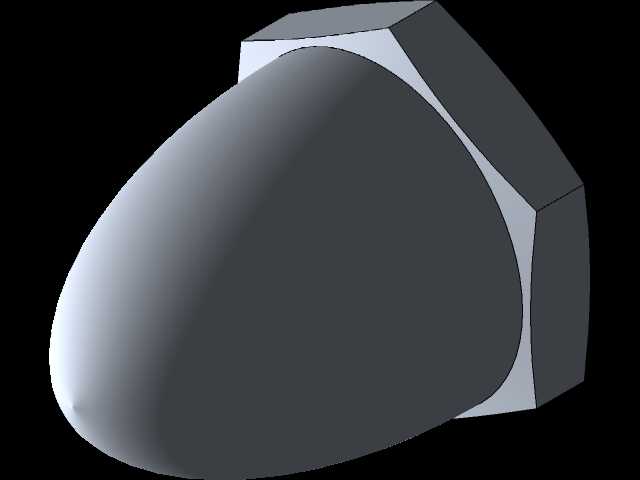

　　设计过程中首先考虑了涵道筒体的流道约束作用，筒体内壁与叶片外缘的间隙控制在极小范围内，减少叶尖漏流损失，让叶片驱动的气流能够全部沿轴向导出，相比开放式螺旋桨，这种管道包裹的结构能够大幅提升气流的规整度，在相同功率输入下获得更高的推进效率，同时降低高速旋转时的气动噪音，更适配喷气式航模的仿真飞行需求。前端的整流帽采用流线型纺锤结构，能够平滑切开进入涵道的来流，避免气流在轮毂位置形成滞止区产生涡流，引导气流均匀进入叶片做功区域，提升整体进气效率。

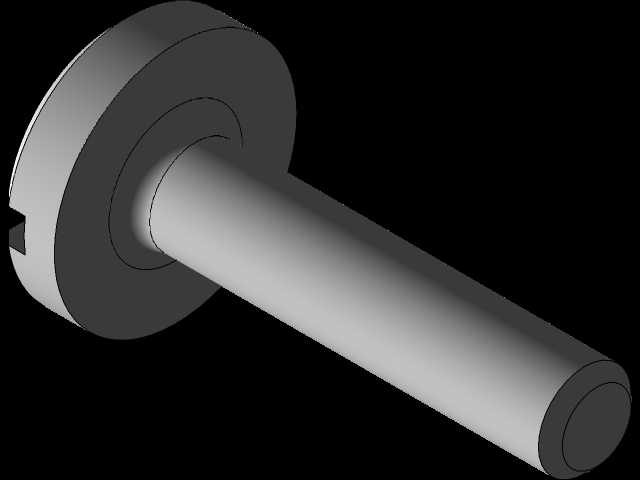

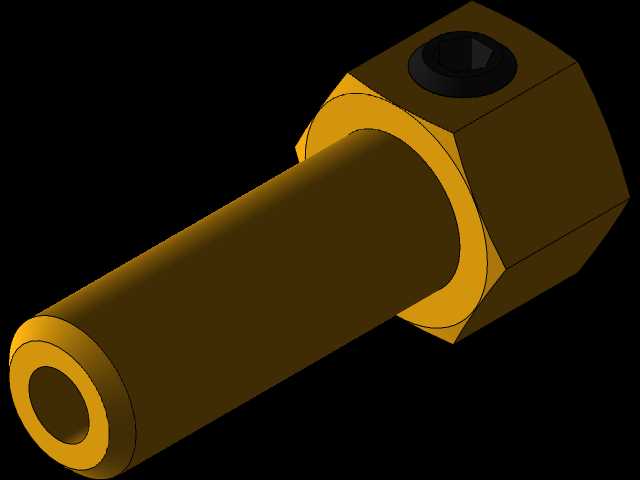

　　叶片采用大扭角设计，从叶根到叶尖的翼型角度逐步变化，匹配不同半径位置的线速度差异，让整个叶片展向的做功能力保持均匀，避免局部气流分离导致的效率下降。轮毂位置的连接结构采用快装式卡位设计，能够直接适配标准规格的航模驱动电机输出轴，不需要额外制作转接件，降低航模组装时的适配难度。涵道筒体的外壁设置有均匀分布的安装凸台，凸台上预留的安装孔位可以直接通过螺丝与航模的机身承力结构连接，安装边界的尺寸经过匹配优化，能够适配多数400级RC喷气式航模的动力舱安装空间，不需要对机身结构做额外切削修改。

　　从实际运行特性来看，这款风扇在高转速下的动平衡表现经过结构优化，叶片与轮毂的连接位置做了加厚处理，抵消高速旋转时的离心力带来的结构形变，长时间运行不会出现叶片变形导致的振动增大问题。涵道筒体的长度与直径比例经过气动计算，既能够保证气流在筒体内充分整流，又不会因为筒体过长带来额外的摩擦阻力损失，在推力输出与结构重量之间取得了较好的平衡，能够满足RC喷气式航模在起降、平飞、机动等不同飞行状态下的动力响应需求。
