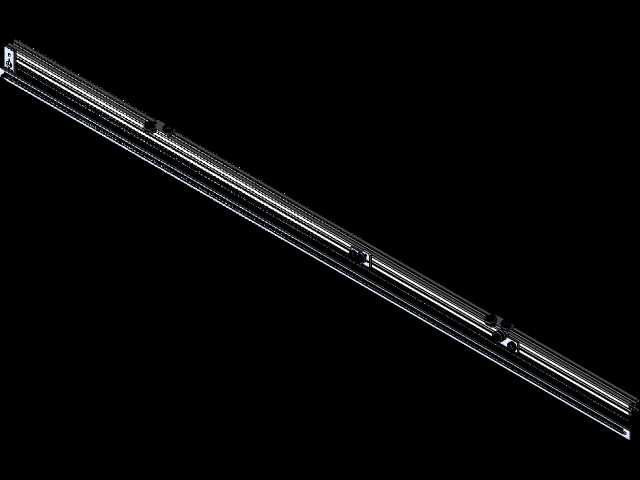

重力式热丝泡沫切割装置结构设计

　　这款重力进给式热丝泡沫切割设备，核心面向航模制作场景下的泡沫翼芯加工需求，可完成直形、锥形等不同截面轮廓的泡沫翼坯切割作业，适配RC固定翼飞机、滑翔机等模型的机翼泡沫芯加工工序，解决手工切割泡沫轮廓精度差、锥度控制难的实际加工痛点。设备采用重力作为切割进给的动力来源，将配重块安装在枢轴杆的末端位置，与热丝张紧枢轴形成对向受力结构，作业过程中配重产生的恒定力矩会带动枢轴缓慢转动，牵拉张紧的热丝以稳定速度穿过泡沫坯料，无需额外配置电机驱动进给结构，整体传动链路简洁，运行过程无机械传动带来的振动，可避免泡沫切割面出现波纹、毛刺等缺陷。设计阶段针对切割速度的可调需求做了专门优化，通过更换不同重量的配重块，即可改变枢轴的转动力矩，

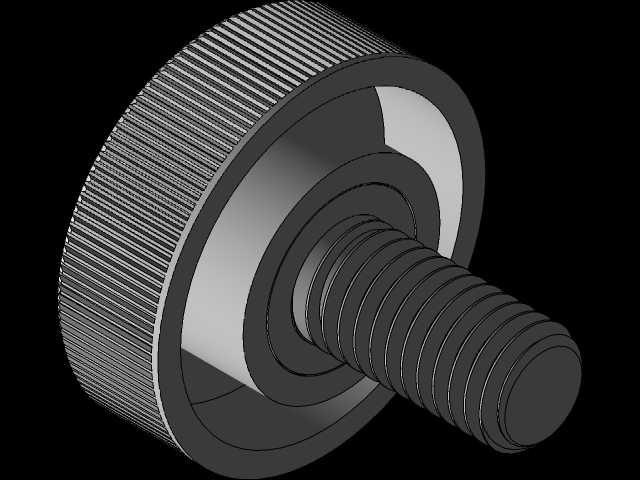

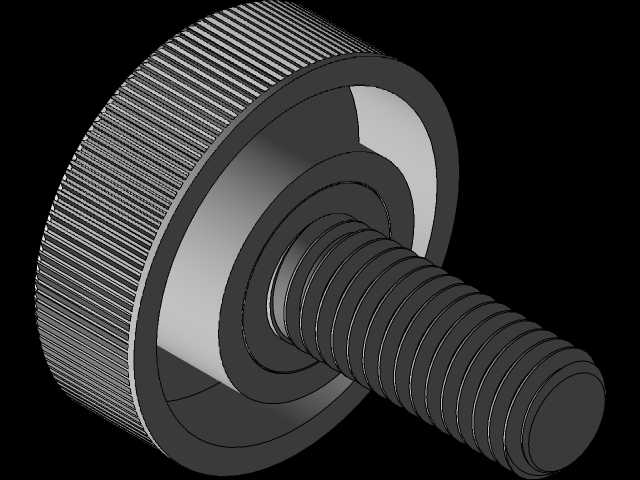

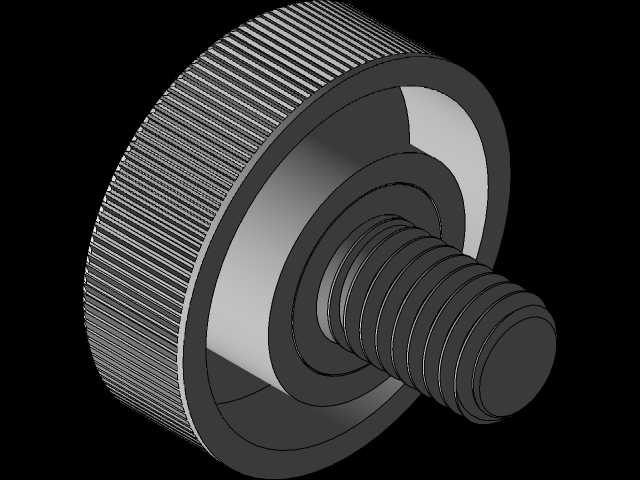

　　进而调整热丝穿过泡沫的进给速度，适配不同密度的发泡聚苯乙烯、发泡聚丙烯等泡沫材料的切割参数，避免进给速度过快导致热丝熔断泡沫出现塌边，或是进给过慢造成切割面熔融过度的问题。热丝采用镍铬合金材质，两端通过绝缘张紧结构固定在枢轴摆臂上，张紧力可通过端部的调节螺钉微调，保证热丝受热伸长后仍能保持平直状态，避免切割过程中热丝挠曲导致轮廓偏差。设备的安装边界可根据加工翼型的尺寸调整摆臂长度，常规配置下可加工最大弦长300mm、翼展1200mm以内的泡沫翼芯，摆臂的枢轴转动角度通过机械限位结构约束，可根据预设的翼型锥度调整限位位置，实现等截面直翼、变截面锥形翼的一次切割成型，无需二次修型。设备底座采用平整的硬质板材作为支撑面，

　　泡沫坯料通过定位挡块固定在底座上，切割前调整好热丝初始位置与配重重量，接通热丝电源待热丝达到工作温度后，释放枢轴锁止结构即可自动完成切割作业，全程无需人工持续施力进给，操作人员可同步进行其他坯料的准备工作，提升小批量航模部件的加工效率。热丝的供电回路串联可调稳压模块，可根据热丝直径、环境温度调整输出电压，将热丝工作温度控制在泡沫材料的熔融温度区间内，保证切割面光滑平整，切割完成后的翼芯无需额外打磨即可直接进行后续的蒙皮粘贴工序。
