小型轴流驱动式实验风洞结构设计

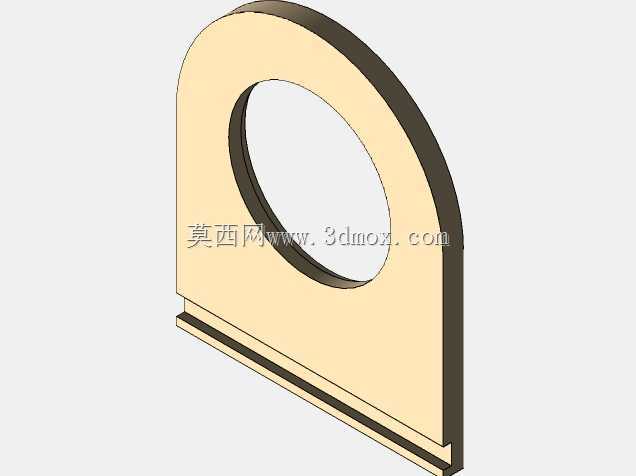

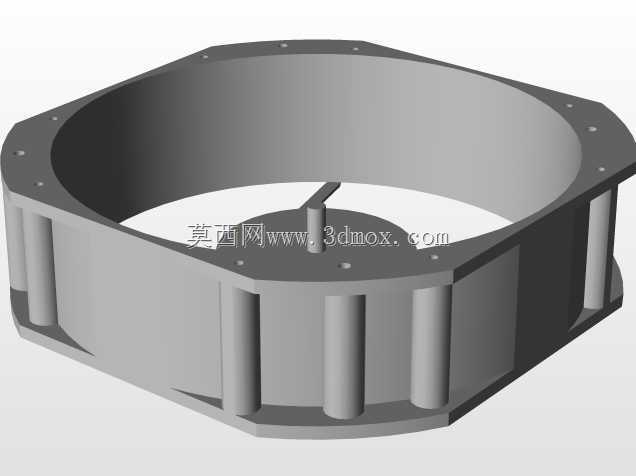

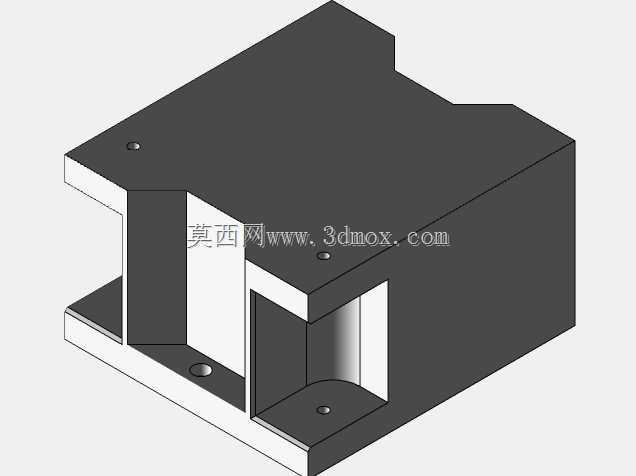

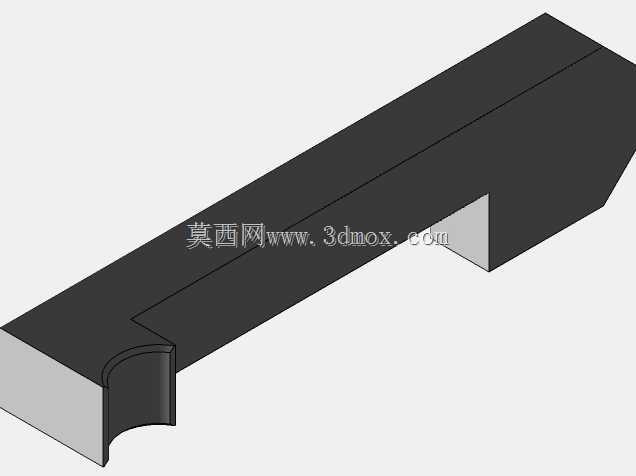

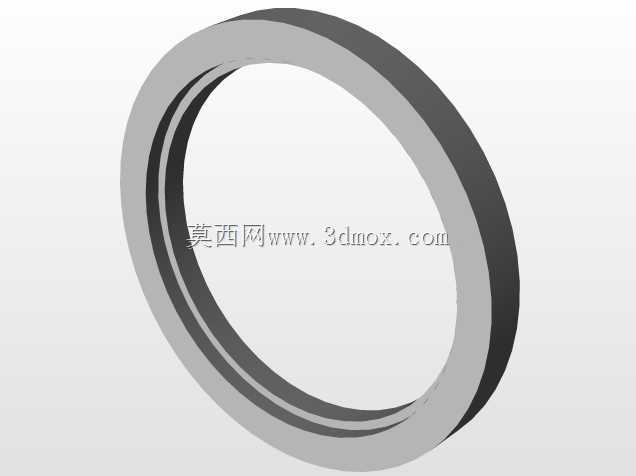

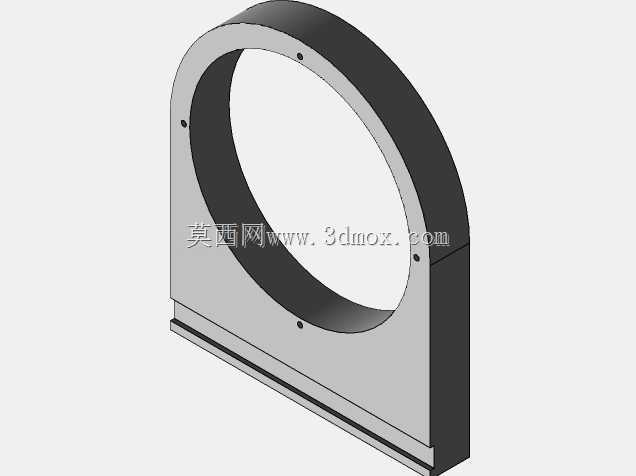

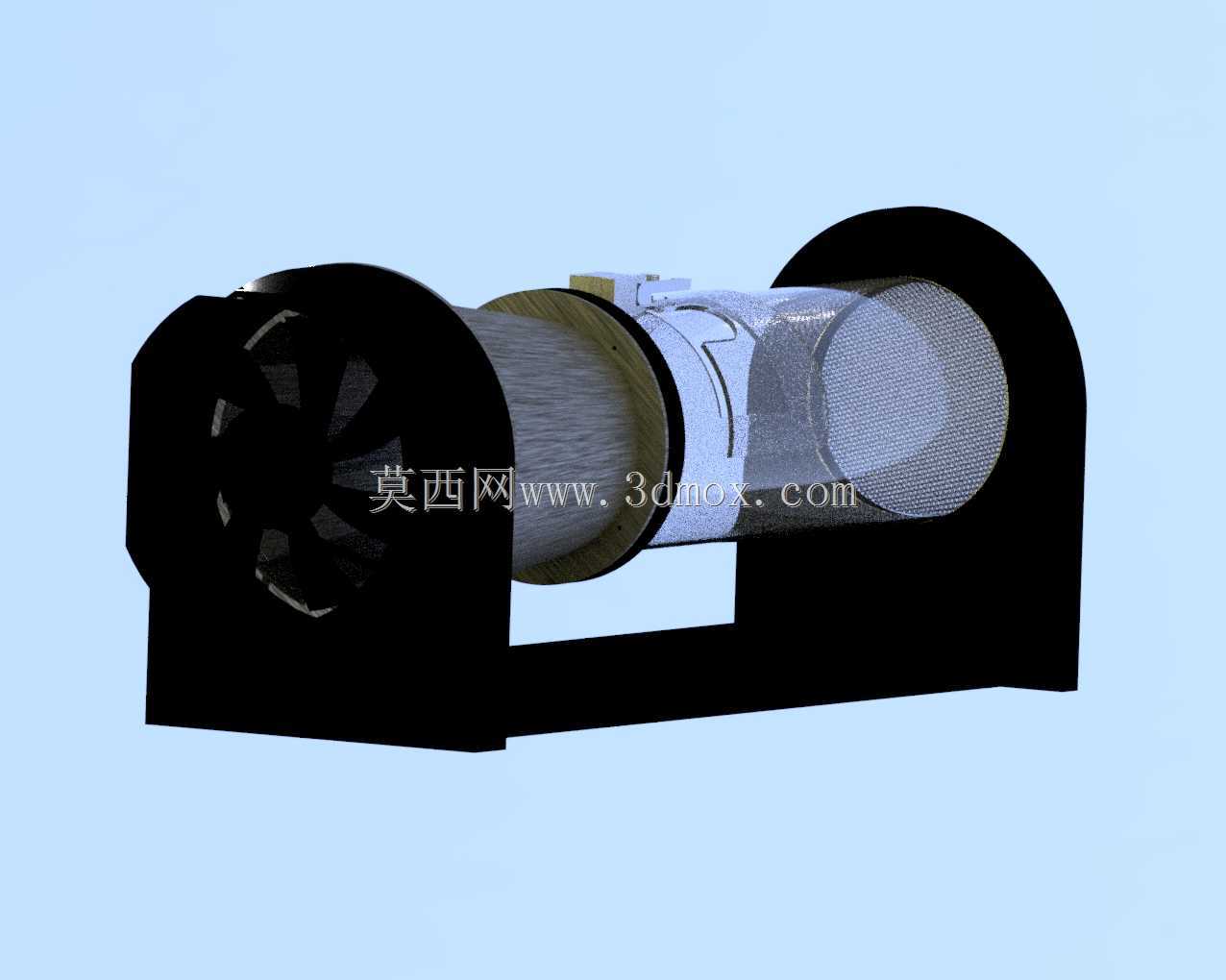

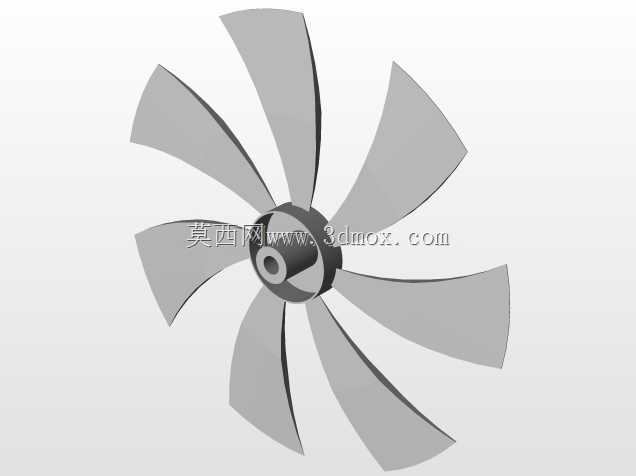

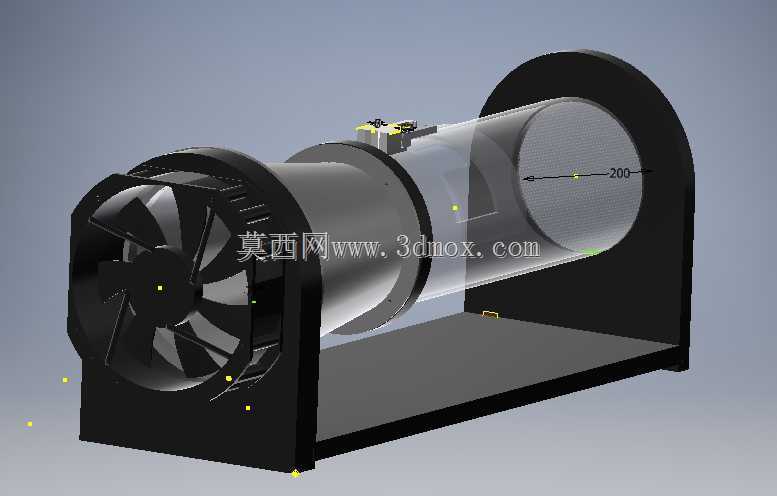

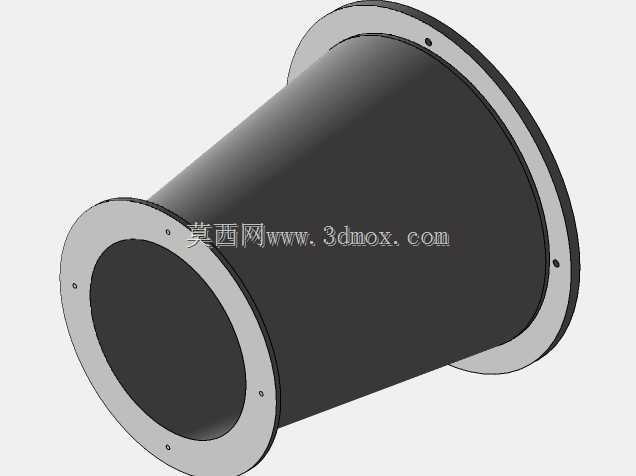

这款小型实验风洞主要面向小尺寸样件的流体性能测试场景，常见于高校流体力学实验室、小型散热器件研发工位，可完成小尺寸翼型、散热鳍片、小型导流结构的流场观测、风速标定、风阻测试类工作，相比大型工业风洞占用空间极小，搭建成本低，适合小批量、小尺寸试样的快速测试需求，无需占用大型实验场地资源，桌面级即可完成部署。整体采用卧式直筒风道布局，底部设置一体式安装底座，可直接固定在实验工作台面，避免运行过程中风机振动带来的测试误差，底座采用平板式结构，预留了通用安装孔位，可搭配不同的测试夹具固定待测试样，适配不同外形的小尺寸测试件装夹需求。动力端采用1000CFM规格的轴流风机作为风源，风机端设置防护网结构，避免实验过程中异物吸入风机叶片造成设备损坏，同时风机与直筒风道采用法兰式连接，可根据测试需求更换不同功率的风机单元，调整风速输出范围。风道中段设置透明观测段，可直观观察内部流场状态，搭配示踪粒子可完成流场可视化观测，透明段采用圆筒式结构，内壁做光滑处理，降低风道内壁沿程阻力，减少气流紊流对测试结果的干扰。测试段取样口径为4英寸，设计工况下测试段风速可达60m/s，可覆盖多数小型散热件、小型气动结构的测试风速需求，测试段内部预留了传感器安装位，可固定风速传感器、压力传感器，实时采集流场参数。尾部设置整流网结构，对进入测试段的气流进行整流，消除风机出口的旋流与紊流，保证测试段内气流均匀稳定，提升测试数据的准确性，整流网采用快拆式固定结构，可根据测试需求更换不同目数的整流网，调整流场均匀度。整体结构采用模块化设计，风机段、整流段、透明观测段、测试段均可独立拆卸，方便后期维护与部件更换，各段连接位置均做密封处理，避免风道漏风影响风速稳定性，安装时仅需将各段法兰对齐锁紧即可完成组装，无需复杂的调试工作，适合实验室快速搭建测试环境使用。
