居民生活污水处理用MBBR工艺处理装置

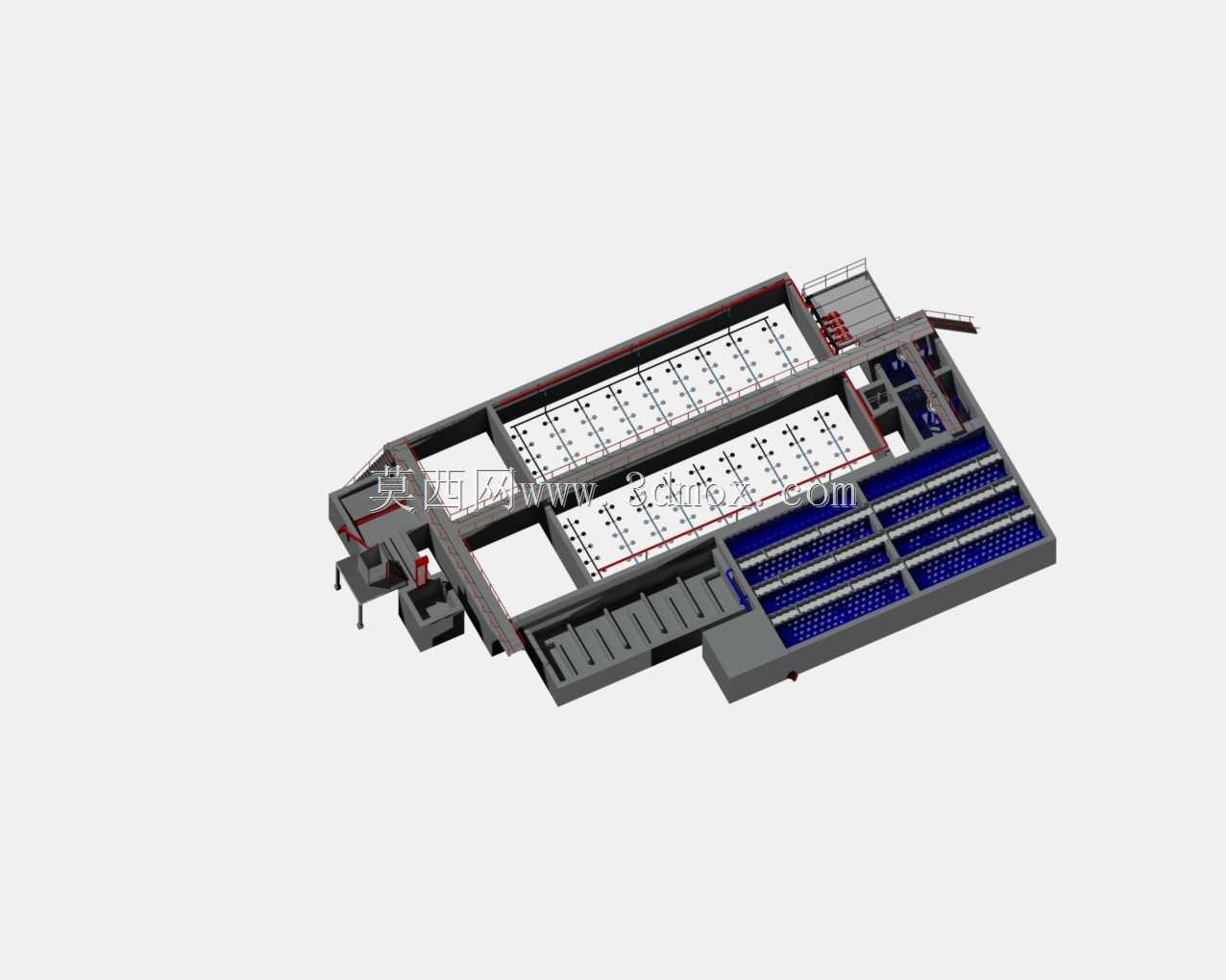

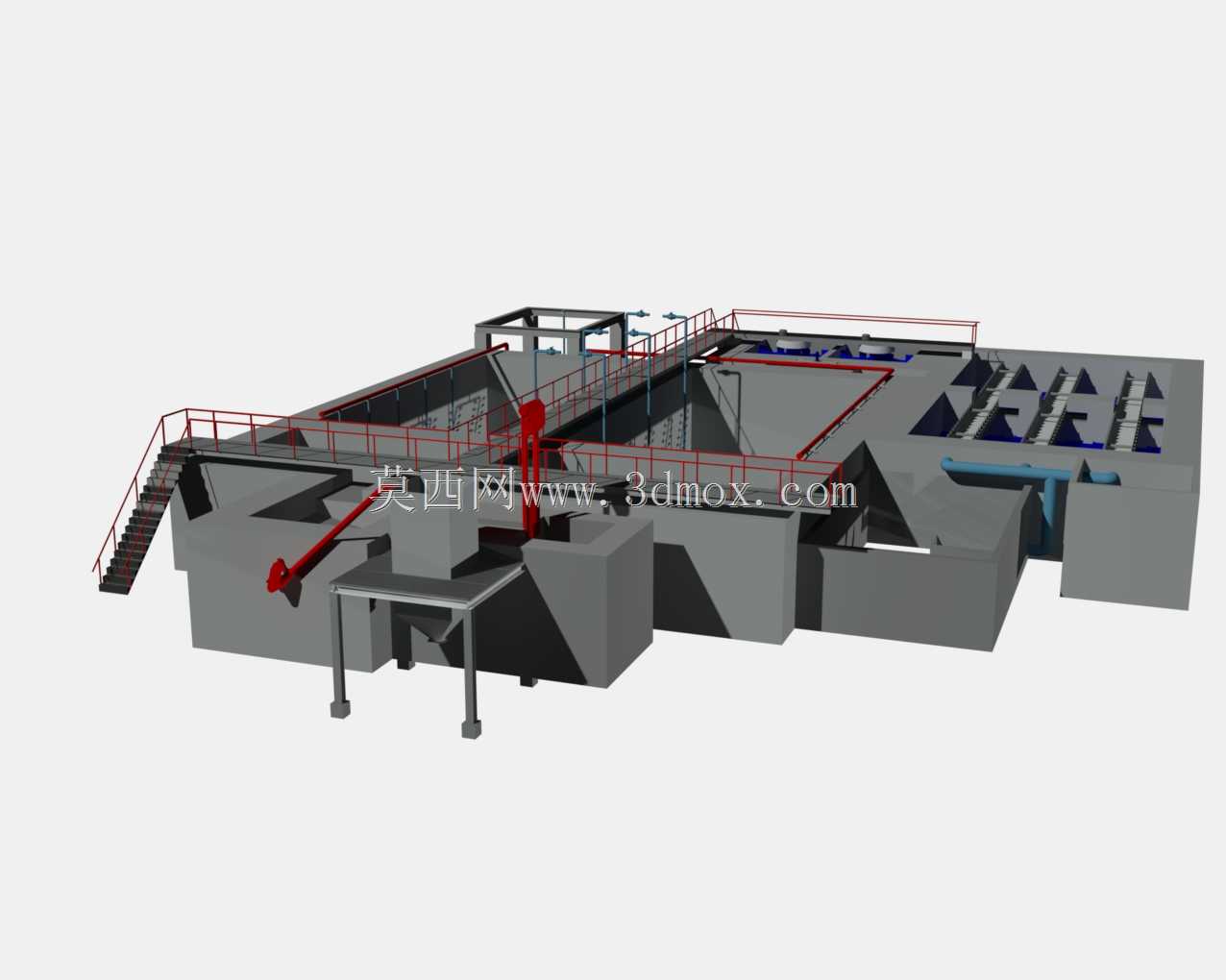

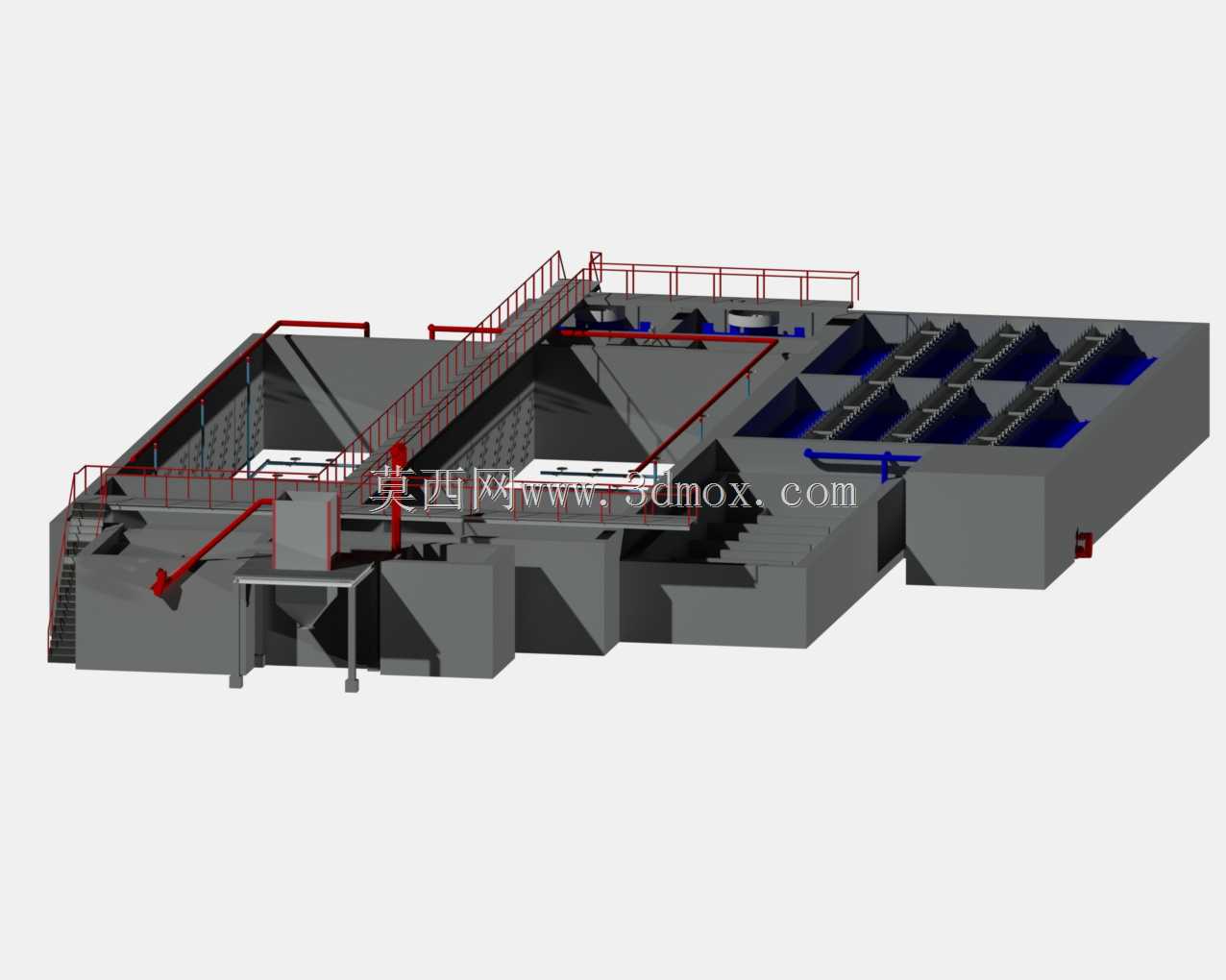

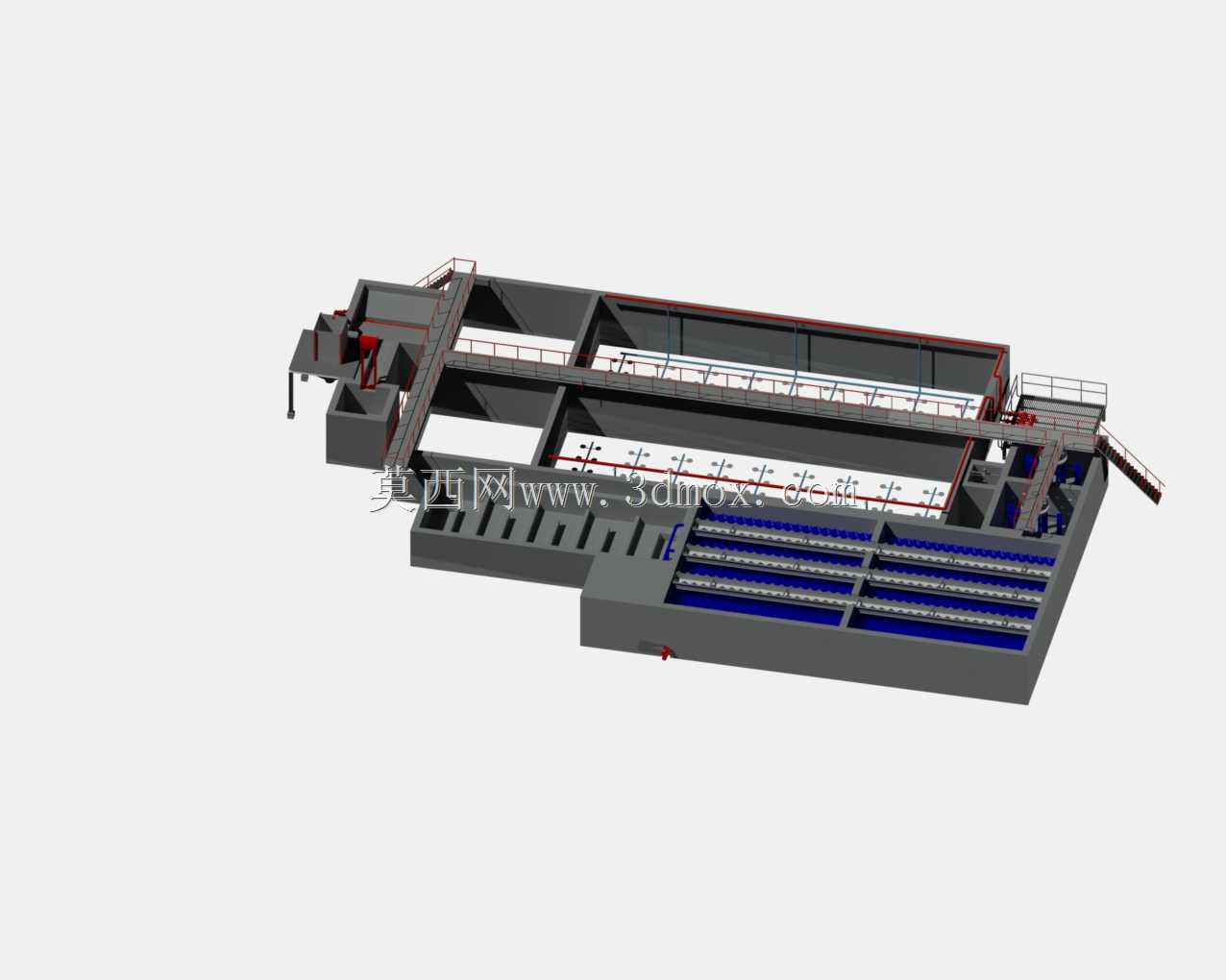

　　这套MBBR污水处理装置的三维结构设计，核心面向日处理规模7MLD的居民生活污水处理厂常规处理工段搭建，在建模阶段就充分考虑了市政污水厂改扩建、小型集中式居民点污水处理站的实际落地需求，区别于传统活性污泥法的池体结构，整套装置的结构排布完全围绕悬浮载体流化的核心工艺逻辑展开。从实际应用场景来看，这类装置既可以嵌入已建成的市政污水处理厂生化池改造项目，在不新增大量土建占地的前提下提升原有池体的处理负荷，也可以作为一体化撬装设备的核心处理单元，应用在城郊集中安置区、乡镇聚居点的分散式污水处理场景中，适配进水水质波动较大的生活污水处理需求，对COD、氨氮、总氮的去除效率较传统工艺有明显提升。

　　在功能特性的结构实现上，模型完整还原了MBBR工艺的核心结构分区：进水配水区通过穿孔布水管的排布设计，保证进水能够均匀推流进入生物载体反应区，避免出现局部流速过低导致的载体堆积问题；核心反应区的池体尺寸经过流化模拟校核，池内有效水深、池宽与池长的比例控制在合理区间，配合池底布置的微孔曝气系统，既能够保证悬浮生物载体在全池内呈完全流化状态，让载体表面附着的生物膜与污水、溶解氧充分接触，又能避免局部流速过高导致的生物膜过度脱落、载体磨损加剧的问题。出水端的结构设计是整套装置的关键细节，模型中还原了专用的载体拦截网结构，拦截网的过孔尺寸根据选用的悬浮载体外径匹配设计，安装角度与出水堰的流速匹配，既能够有效防止生物载体随出水流失，又能避免网孔被脱落的生物膜堵塞，减少日常运行的人工清理频次。

　　设计思路上，整套结构没有采用冗余的异形结构，所有池体壁板、连接构件都采用标准化的板材拼接逻辑，既方便预制加工阶段的板材下料，也能降低现场安装的焊接、拼接工作量。在安装边界的尺寸控制上，模型预留了足够的设备检修空间：池顶的操作通道宽度满足日常巡检、设备维护的通行要求，曝气系统的空气管道接口位置统一布置在池体一侧的管廊区，方便后续与厂区鼓风系统的管道对接，载体拦截网的安装位置预留了快拆结构的操作空间，不需要排空池体就可以完成拦截网的拆卸清理。配套的导流墙结构在模型中做了精细化的倒角处理，能够消除池内的水力死区，避免污泥在池底局部沉积，减少长期运行后的池体清淤频次。

　　从结构建模的细节来看，所有过流部件的连接处都做了圆角过渡，避免直角结构处的应力集中，同时也能防止长期运行过程中悬浮载体在直角部位的磕碰破损。曝气头的布置密度根据反应区的需气量梯度调整，进水端的曝气强度略高于出水端，匹配污染物浓度沿程降低的需氧规律，在保证流化效果的同时降低鼓风能耗。整套模型的结构拆分逻辑完全贴合实际加工装配流程，每个构件的连接关系、安装顺序都与现场施工流程一致，能够直接用于后续的施工图纸深化、设备预制加工的尺寸校核，也可以作为工艺选型阶段的方案展示模型，直观呈现MBBR工艺的池体布局与核心构件位置，帮助设计人员快速完成与工艺、给排水、电气等多专业的协同对接，减少跨专业沟通中的信息偏差。
