三指自适应柔性夹持机械手爪结构

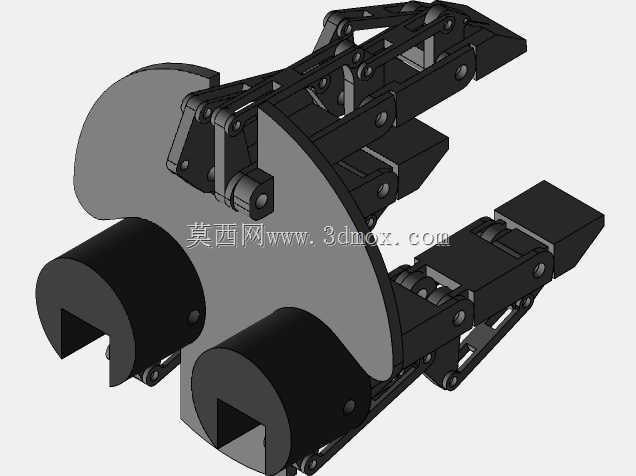

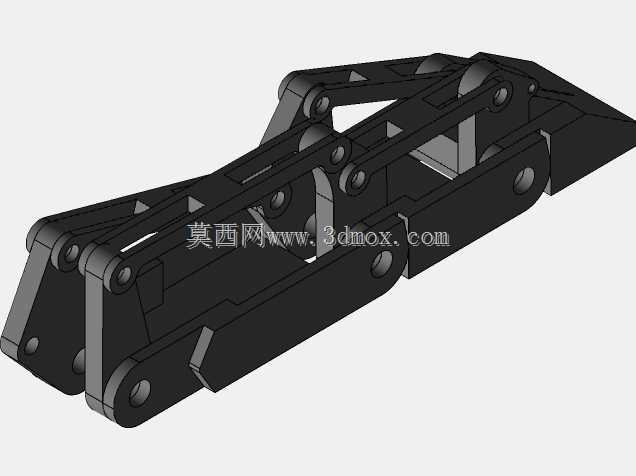

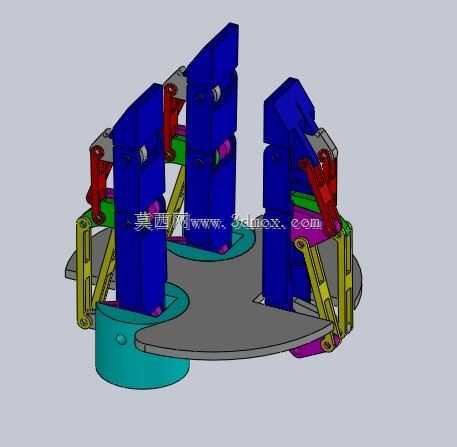

这款三指夹持结构主要面向工业自动化产线的异形工件抓取场景，可适配3C电子装配线上的不规则壳体、机加工环节的非规则毛坯件、轻工包装线上的软质包装物等多种被抓取物，作为工业机器人的末端执行器使用，替代人工完成上下料、转运、工位转序等重复抓取动作，降低人工操作的定位误差与劳动强度。设计阶段优先考虑了夹持的自适应特性，三根手指沿基座圆周120°均匀分布，每根手指采用多连杆串联的铰接结构，指节处设置了独立的转动副，接触被抓取工件时，不同指节可根据工件外轮廓的曲面形态自适应调整摆角，让指面尽可能贴合工件外壁，相比平口夹爪能分散夹持压力，避免薄壁类、软质工件被夹伤变形，同时多段接触的形式也能提升抓取摩擦力，降低高速转运时工件脱落的风险。基座部分采用圆盘式安装结构，底部预留了标准的法兰连接接口，可直接匹配主流六轴工业机器人、协作机器人的末端安装尺寸，安装法兰的止口定位公差控制在H7级，能保证夹爪与机器人末端的同轴度，避免高速运动时出现偏载抖动。夹爪的驱动传动链路内置在基座腔体内部，每根手指的驱动连杆采用对称式布局，传动过程中三根手指的开合行程保持同步，不会出现单指超前或滞后的问题，开合行程覆盖常见的30mm至120mm直径范围的工件抓取需求，单根手指的指节长度经过受力仿真优化，在满负载抓取时，铰接销轴处的剪切应力控制在材料许用应力的60%以内，保证长期往复运动的结构可靠性。指面部分预留了防滑垫安装槽，可根据被抓取工件的材质更换橡胶、硅胶或者聚氨酯材质的防滑衬垫，进一步适配不同摩擦系数的工件抓取需求，夹爪整体的外轮廓做了圆角过渡处理，没有尖锐凸起，在协作机器人场景下使用时能避免磕碰周边设备或者操作人员。结构设计时充分考虑了装配工艺性，所有铰接销轴都采用卡簧限位的固定方式，日常维护更换易损件时不需要拆解整个基座，仅需拆下对应指节的卡簧即可完成销轴更换，降低后期运维的拆装难度。
