力士乐款拉杆式液压油缸三维设计

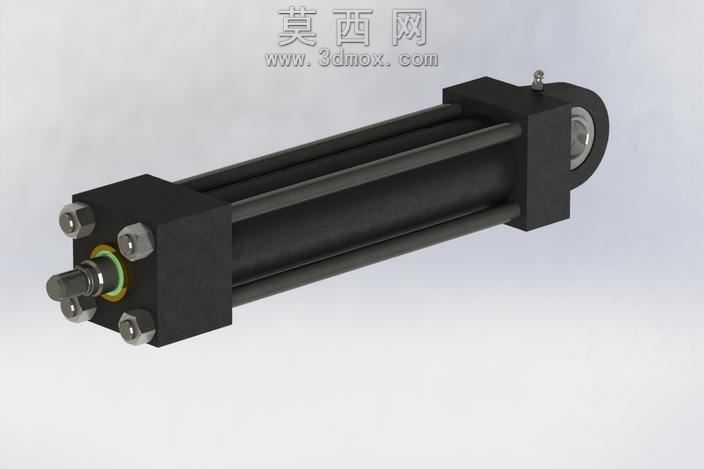

本模型为拉杆式标准液压油缸三维设计，参考博世力士乐经典油缸系列参数进行1:1等比例建模，完整还原了该类液压执行元件的全部结构细节。建模过程中采用参数化设计逻辑，对缸筒、端盖、活塞杆、拉杆、密封组件、安装耳环等核心零件分别进行独立建模，各零件间的装配约束完全匹配实际生产装配要求，可直接用于装配干涉校验、运动仿真模拟以及后续的工程图导出工作。模型在材质渲染阶段，对缸体部分采用了发黑处理的碳钢材质表现，还原工业液压元件的哑光黑金属质感，活塞杆部分采用镀硬铬的亮面金属材质，清晰区分不同零件的表面处理工艺，密封件部分采用丁腈橡胶的半哑光深黄材质，端盖紧固螺栓、拉杆螺母等标准件也做了对应的金属质感区分，整体渲染效果贴近真实工业产品的视觉表现。结构设计上，该油缸采用四拉杆锁紧结构，两端端盖通过四根高强度拉杆与缸筒实现紧固密封，缸头端设置有活塞杆导向套与多道密封组合，包含防尘圈、活塞杆密封、导向环、缓冲密封等完整密封结构，缸尾端采用铰接耳环式安装结构，适配设备的摆动安装需求，油口位置、螺栓孔距、安装尺寸均严格参照力士乐对应系列油缸的样本参数设定，无结构错漏与尺寸偏差。设计过程中充分考虑了液压油缸的实际工作逻辑，活塞杆的伸缩行程、各部件的运动避让关系都经过校验，模型可直接导入各类三维仿真软件，用于液压系统的动作模拟、设备整体装配校验、工装夹具设计参考等场景，各零件的特征树完整保留，可根据实际使用需求修改缸径、行程、安装形式等参数，快速衍生出不同规格的同系列油缸模型，大幅提升液压系统相关设计的工作效率。
