集成减速输出结构的钻机动力电机

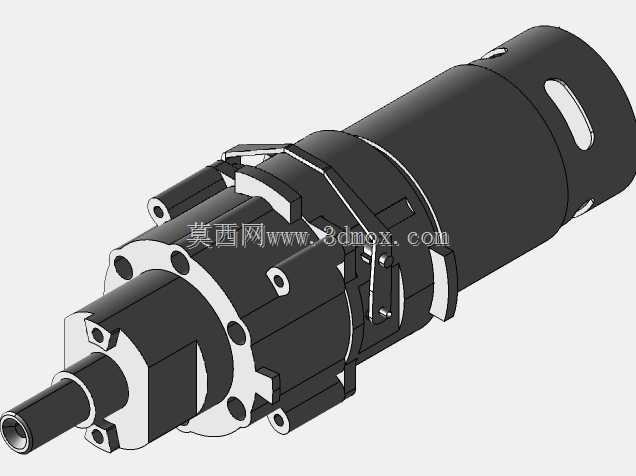

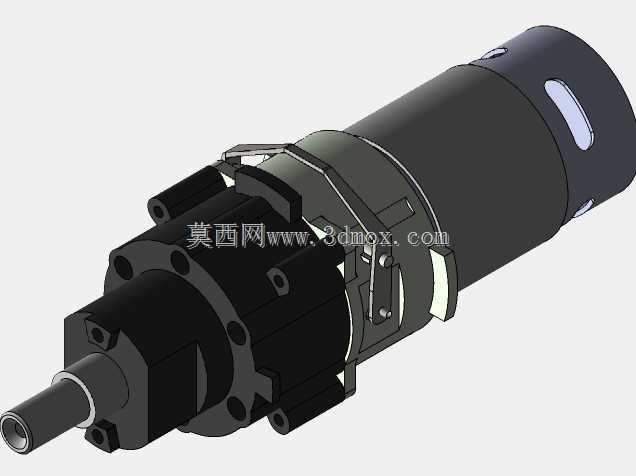

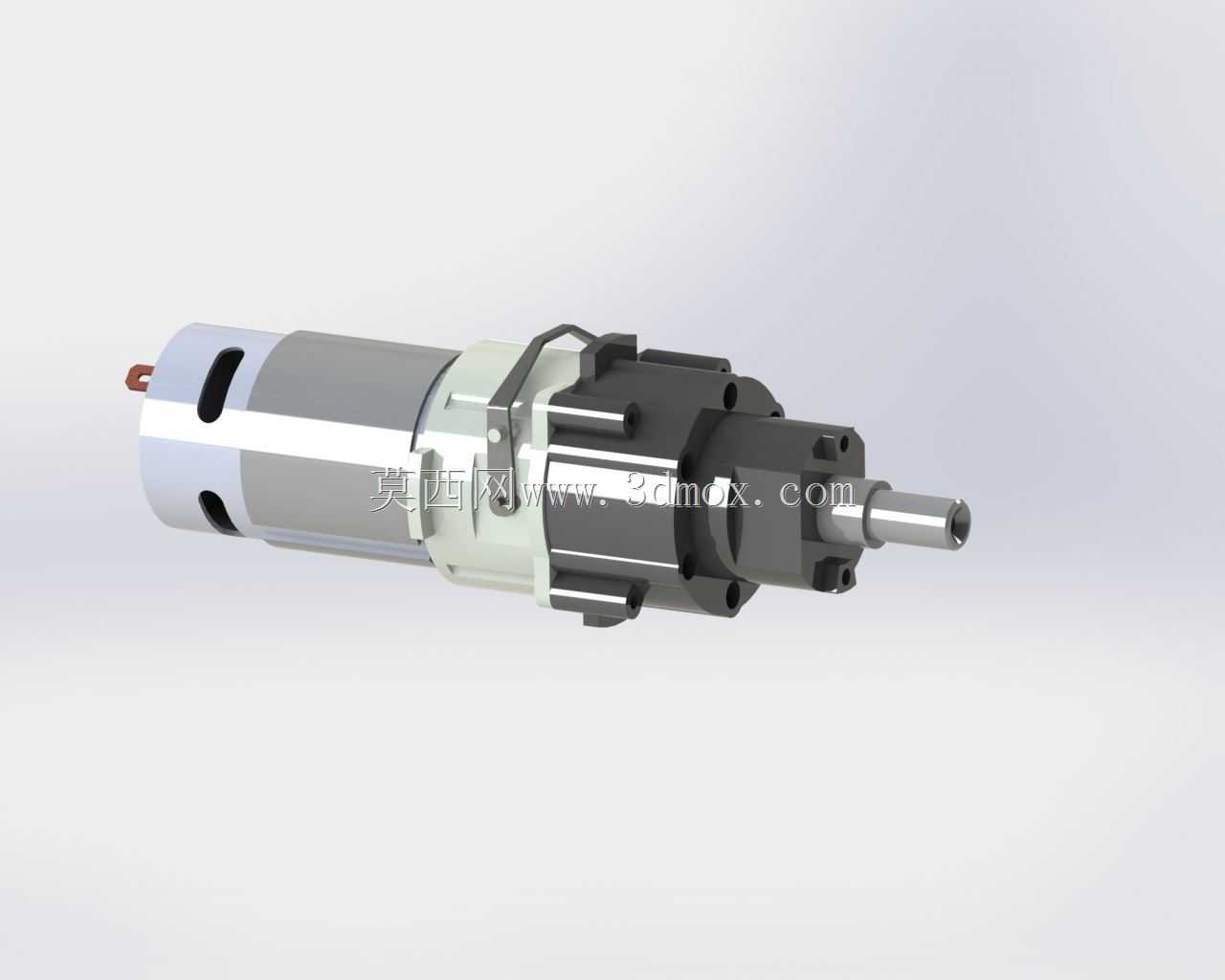

这款集成式钻机动力电机，主要面向小型便携钻孔作业、精密台钻进给、自动化钻孔工位的动力输出场景，是钻孔类设备的核心动力源部件，可适配有色金属件钻孔、塑料件开孔、小型五金件扩孔等多类轻载钻孔加工需求，也可作为小型自动化设备的旋转动力执行单元，为作业端提供稳定可控的扭矩与转速输出。从功能特性来看，该电机将驱动单元与减速传动结构做了一体化集成设计，摒弃了传统电机外接减速箱的分体式布局，大幅缩减了动力单元的轴向安装尺寸，同时减少了外接传动的连接间隙，提升了动力输出的同轴度与传动效率，输出端采用标准圆柱轴伸设计，可直接适配钻夹头、连接杆等常用钻孔执行配件，无需额外定制转接结构。在设计思路上，该结构优先考虑了钻机作业的实际工况：钻孔作业过程中会产生持续的轴向进给力与径向切削抖动，因此在电机与减速段的衔接位置设计了加强型支撑结构，内置的轴承组可同时承受径向切削载荷与少量轴向进给载荷，避免作业过程中出现轴窜、偏摆等问题；电机本体的外壳采用多段式拼接结构，既预留了足够的散热面积，也方便后期对碳刷等易损件进行维护更换，尾部的接线端做了防拉扯结构设计，可适配设备内部布线的固定需求，避免作业震动导致接线松脱。从安装边界来看，该电机的主体为同轴圆柱结构，中段的安装定位环可作为安装基准面，适配卡箍式、法兰式两种常见的安装固定方式，安装时需保证输出轴与待加工工件的进给方向同轴，径向安装预留空间需覆盖电机本体最大外径，轴向预留空间需包含输出轴装夹钻夹头后的总长度，避免与设备的进给导轨、工件夹具产生运动干涉；电机的散热段周边需预留一定的空气流通空间，避免长时间满负载作业时热量堆积导致动力衰减。实际应用中，该动力单元可根据钻孔材质的不同匹配对应的供电参数，在木材、塑料等软质材料钻孔时可适配较高转速提升作业效率，在薄金属件钻孔时可降低转速提升输出扭矩，保证钻孔过程的稳定性与成孔精度，一体化的结构也让设备整体的装配流程更简便，减少了分体部件装配时的调试工作量。
