二级同轴式减速机齿轮箱结构设计

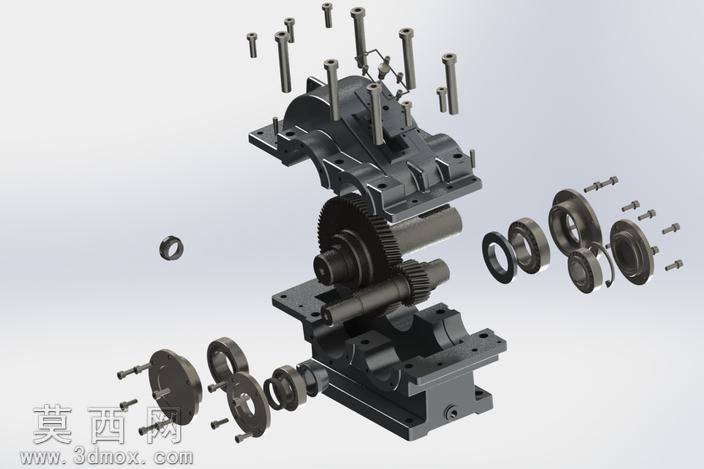

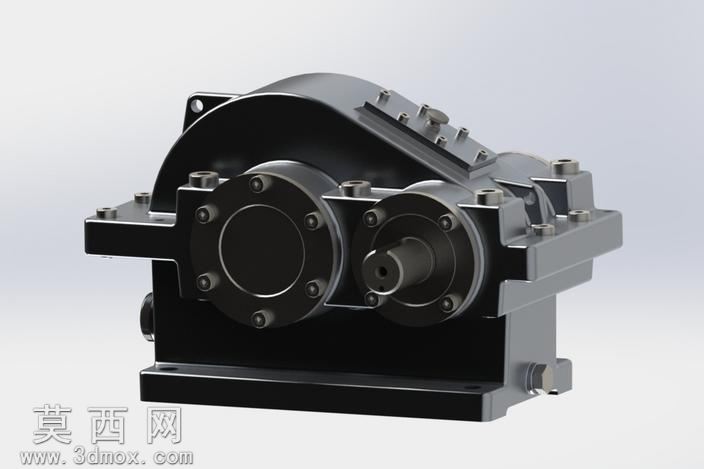

本作品为二级同轴式减速机齿轮箱的三维设计成果，建模阶段严格遵循机械设计手册中齿轮传动的参数规范，先完成核心传动参数的匹配计算：确定输入转速75RPM、输出扭矩300Nm的性能指标后，依次完成各级传动齿轮的模数、齿数、齿宽、中心距参数校核，再通过三维建模软件完成零件的全参数化建模。建模过程中对齿轮采用渐开线齿廓精准绘制，保证齿形啮合的干涉检查零误差，对箱体、端盖、轴承座、密封件、紧固件等附属零件，均按照实际加工的公差要求完成尺寸标注与配合约束，所有零件装配后完成全局干涉检查，确保各运动部件无卡滞、无碰撞，装配间隙符合工业减速机的设计标准。渲染阶段采用金属材质分层赋予：箱体部分采用哑光铸铁材质，模拟铸造箱体的磨砂质感与细微颗粒纹理，表面做轻微的旧化处理还原工业设备的真实使用质感；传动轴、齿轮啮合面采用调质钢材质，添加金属反光与表面磨削纹理，突出传动部件的加工精度；端盖螺栓等紧固件采用发黑处理的金属材质，密封件采用耐油橡胶的哑光深色材质，不同材质的粗糙度、反光度、折射参数均经过反复调试，最终渲染图的光影层次分明，各部件的材质区分清晰，可直观呈现减速机的装配结构与外观细节。结构设计上采用上下剖分式箱体结构，便于后期内部齿轮、轴承的检修与更换，输入输出轴采用同轴布置，缩小了设备的整体安装空间，轴承位设置合理的支撑跨距，保证轴系的刚性满足重载传动需求，箱体上设置的油标、放油孔、透气塞等附属结构均完整还原，符合工业减速机的实际使用要求。设计思路围绕通用工业传动场景的需求展开，在保证传动比、输出扭矩满足设计指标的前提下，优化箱体的壁厚与加强筋布局，在控制整体重量的同时提升箱体的结构刚性，所有密封位置均设计对应的密封槽与密封件安装位，避免运行过程中出现润滑油渗漏问题，紧固件的布置均匀合理，保证箱体结合面的压紧力均匀，该模型可用于减速机的结构教学、装配演示以及后续的工程图导出、有限元分析等二次开发工作。
