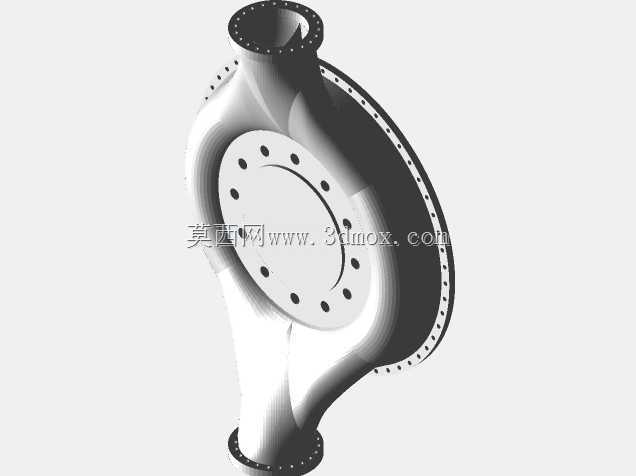

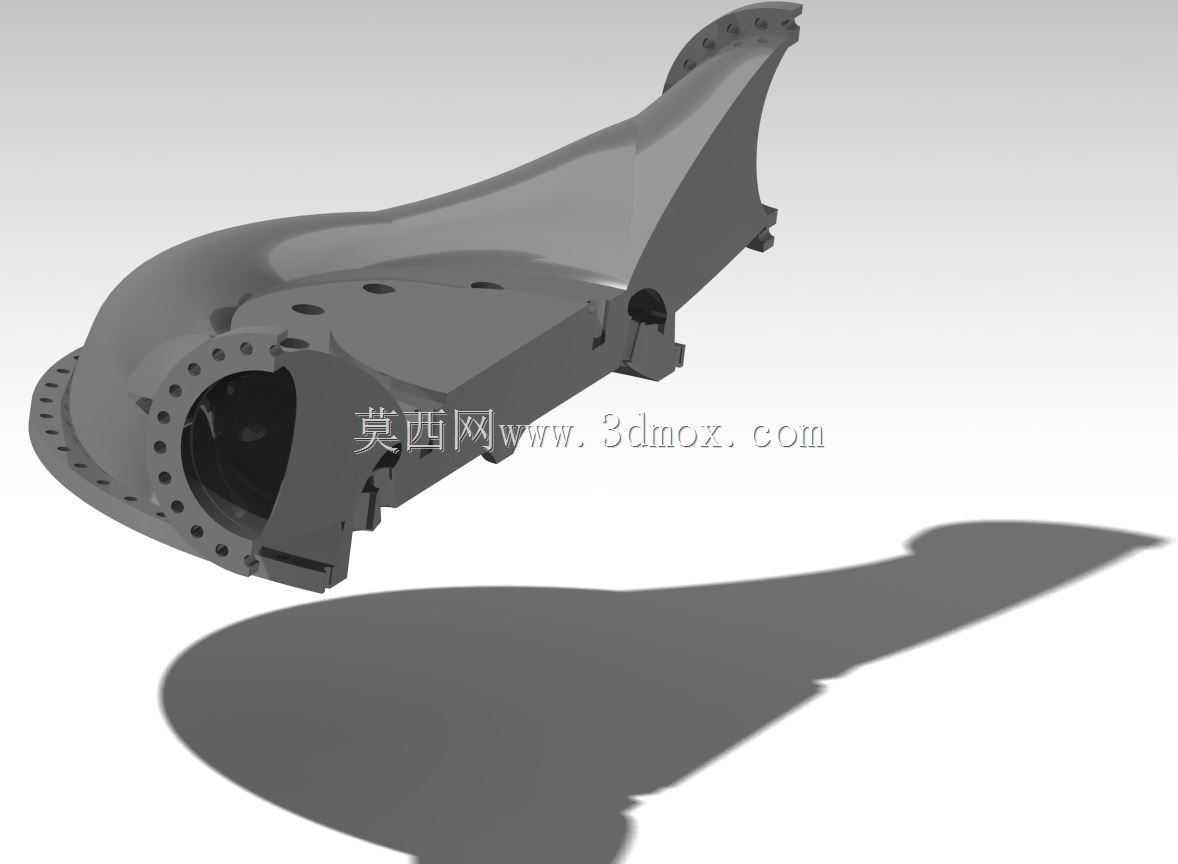

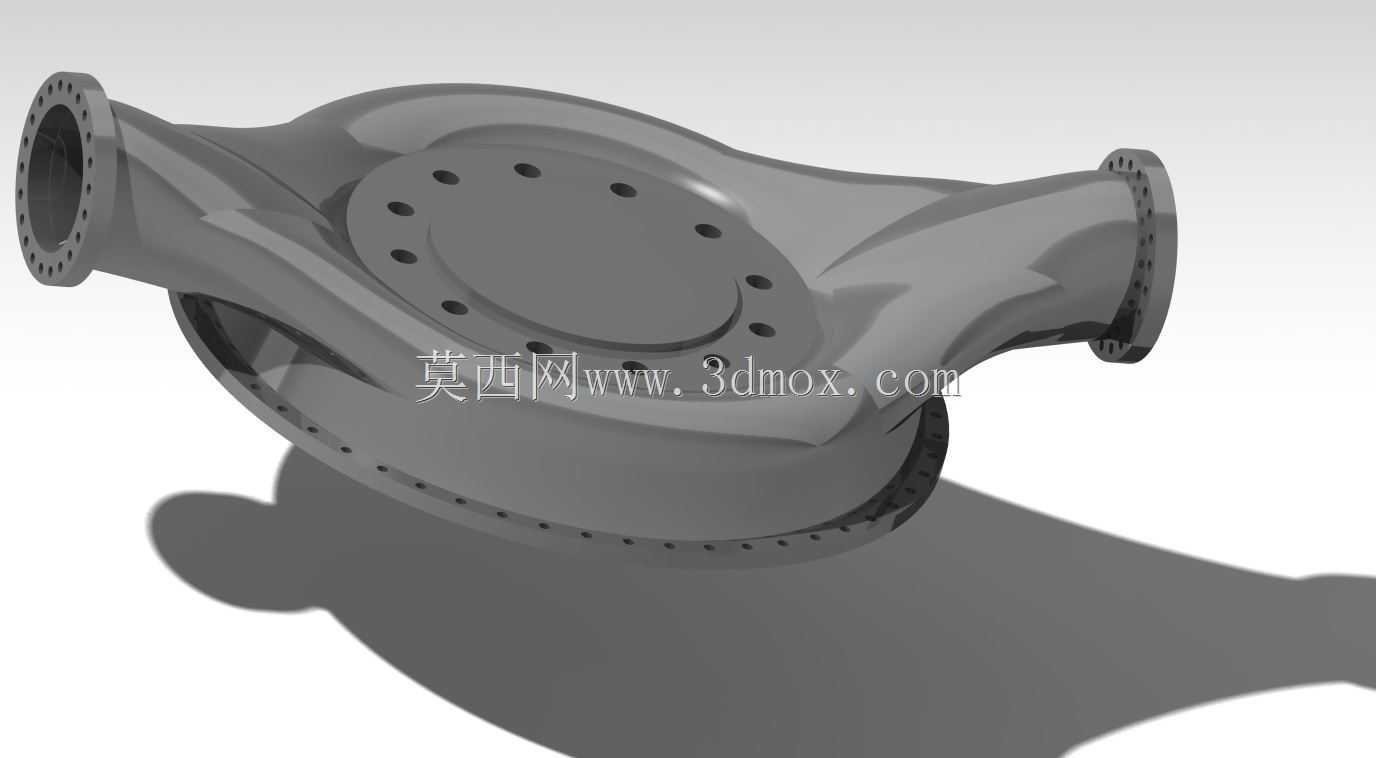

土星VF-1发动机液氧输送导流罩结构

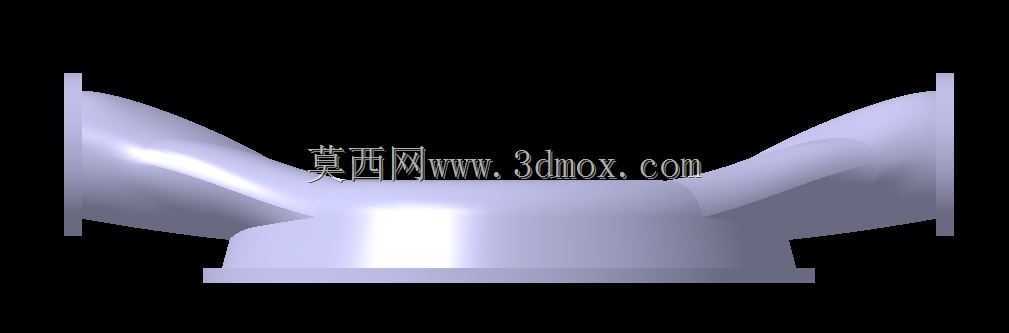

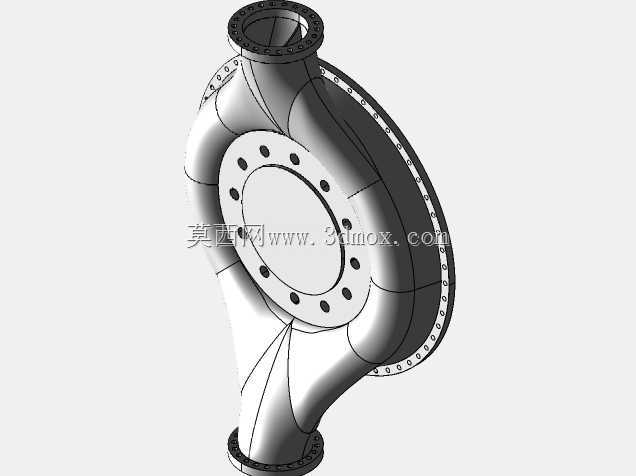

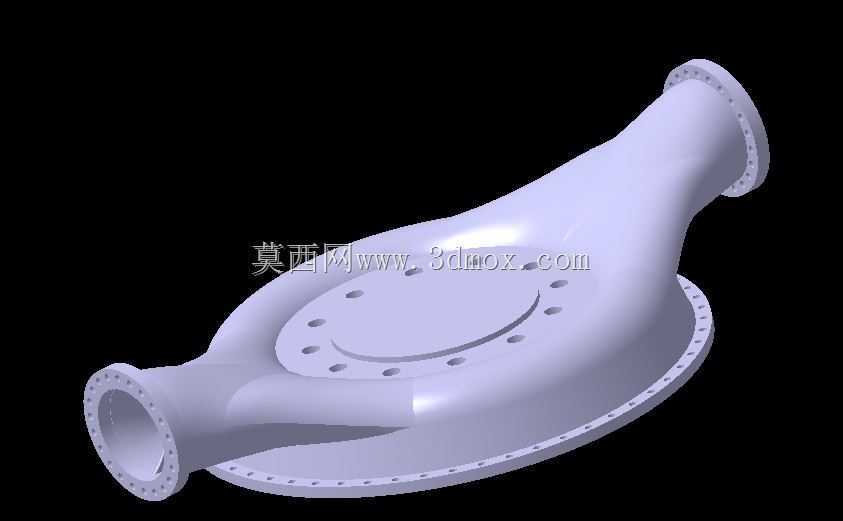

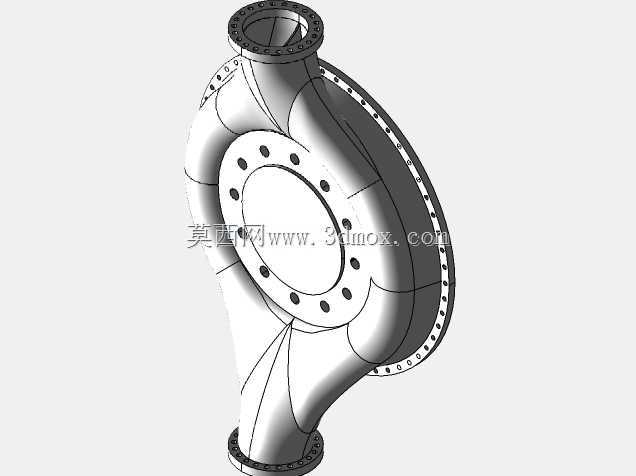

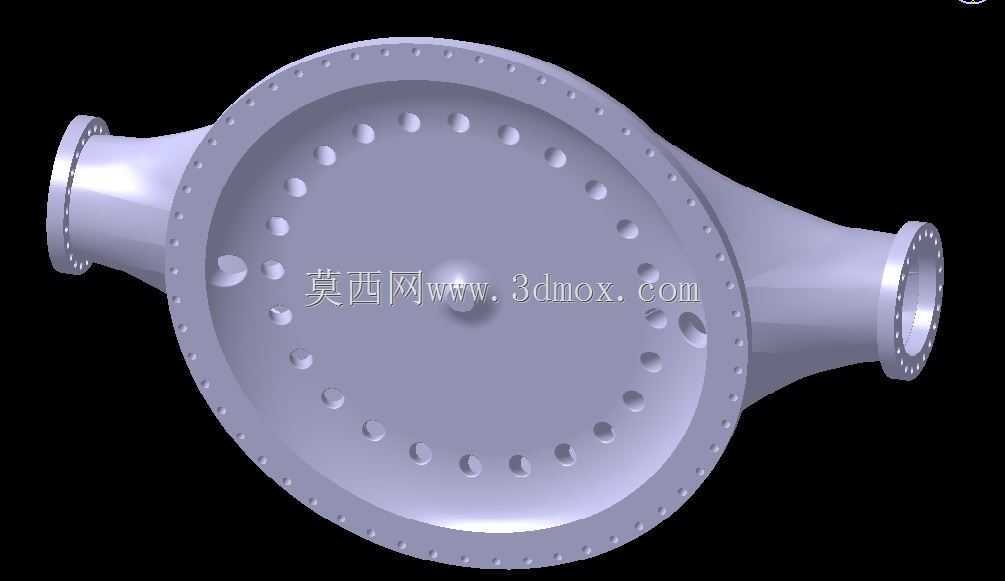

该部件应用于液体火箭发动机的液氧输送系统，安装在火箭喷管前侧的燃料喷射区段，核心作用是为液氧喷射流提供稳定的导流通道，同时承担两路液氧管路的汇流分配功能，保障推进剂按设计流道进入燃烧室参与燃烧反应。从结构设计逻辑来看，整体采用对称式双出口布局，两端的法兰连接端分别对接不同路径的液氧输送管路，法兰端面预制均匀分布的螺栓孔，可通过标准紧固件实现与管路法兰的刚性密封连接，安装时需匹配对应规格的密封垫片，满足低温高压介质输送的密封要求。中部的圆形端盖区域为检修与流道调整预留接口，端盖周圈同样布置螺栓连接孔，可在不拆卸主体管路的情况下完成内部流道的检查、局部组件调整作业。设计过程中参考了同类型火箭发动机液氧汇流部件的通用外形比例，按1:1实际尺寸构建主体结构，针对部分无公开精确参数的局部结构，结合流体输送的阻力特性、结构强度要求做了工程化估算，确保流道内壁过渡平滑，无明显直角突变区域，降低低温液氧在流道内流动时的阻力损失，同时避免局部涡流引发的结构振动。主体壳体采用变厚度曲面设计，在管路对接的载荷集中区域适当增加壁厚，提升结构抗振、抗压力波动的能力，非载荷区域做等厚曲面处理，在满足结构强度要求的前提下尽可能控制部件整体重量，适配航天动力系统对部件重量的严苛要求。目前主体流道、连接法兰、端盖结构已完成建模，后续可根据实际喷射组件的安装需求，在圆顶区域增设对应的燃料喷嘴安装位、传感器检测接口等附属结构，完善部件的全功能设计。建模过程中严格遵循航天管路部件的安装边界要求，两端法兰的连接端面间距、法兰螺栓孔分布圆直径、端盖安装平面的位置尺寸均参考同级别发动机的安装空间做匹配设计，确保该部件可直接适配对应型号发动机的安装工位，无需额外做安装位置的调整改造。流道内部的曲面曲率经过反复调整，可保障液氧从两路管路进入汇流腔后，能够均匀分配到各个喷射点位，避免出现偏流、流量分配不均的问题，为发动机燃烧稳定性提供结构层面的支撑。
