GE喷气发动机轻量化支架结构设计

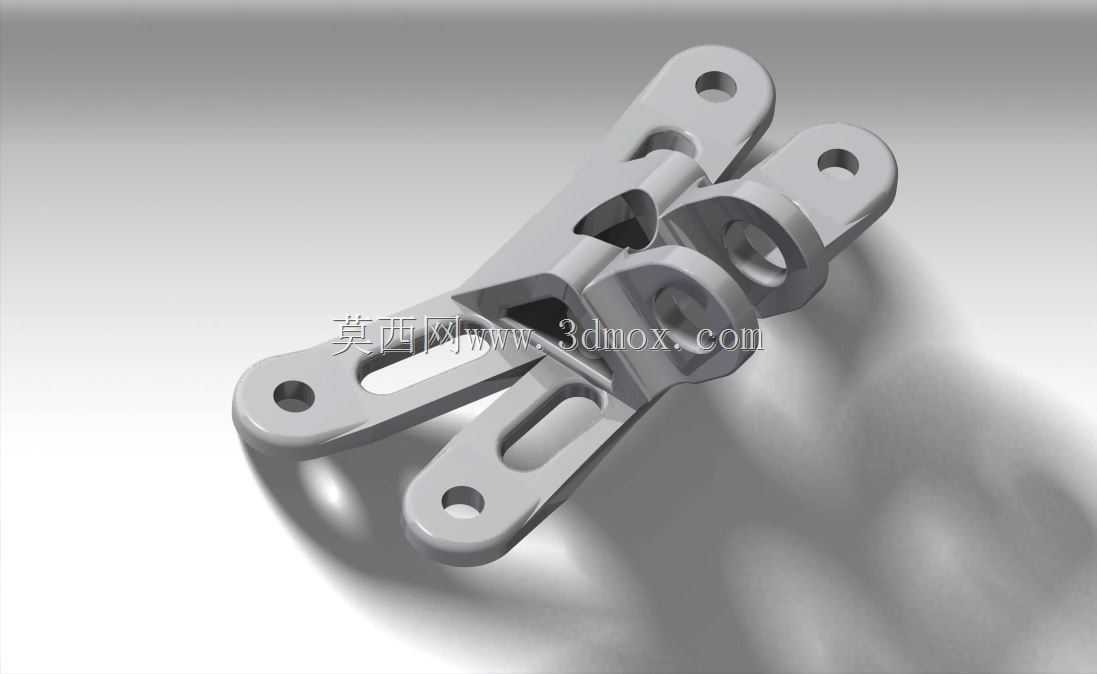

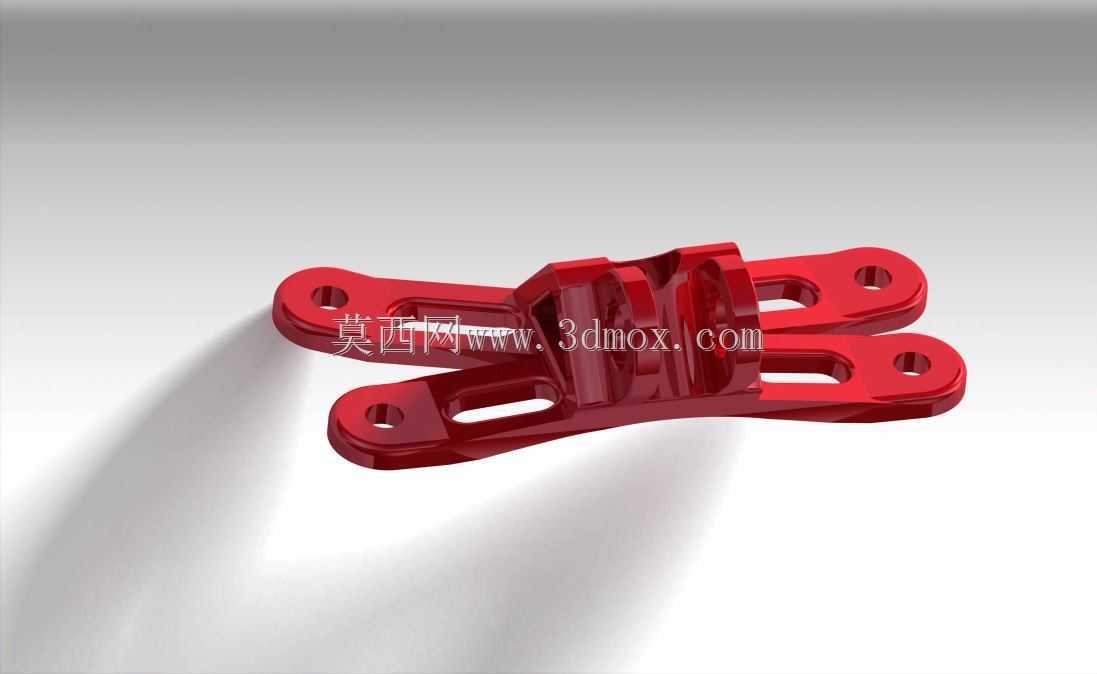

这款支架是航空喷气发动机安装系统的核心承重构件，主要用于发动机本体与机身安装节之间的载荷传递，日常运行中需要承受发动机工作产生的静载荷、推力交变载荷以及飞行过程中的振动冲击，是保障发动机安装可靠性的关键部件。从结构设计来看，该支架采用了拓扑优化后的仿生构型，在保证安装接口强度与刚度的前提下，去除了传统实体支架上的非承载冗余材料，整体质量较同载荷等级的传统铸钢支架降低78%以上，大幅减少了发动机安装段的自重占比，对于提升飞行器有效载荷、降低燃油消耗有着实际的工程价值。支架的安装边界完全匹配GE系列喷气发动机的标准安装接口，两端的安装耳片设置了同轴度精度较高的螺栓过孔，孔位公差控制在航空构件通用安装要求范围内，可直接与发动机吊点、机身安装座完成适配，不需要额外加工修配。中间的承载主体采用了变截面的筋条融合结构，筋条走向完全按照载荷传递路径布置，在螺栓安装位、载荷交汇点等应力集中区域做了圆弧过渡加厚处理，避免应力集中导致的疲劳失效，同时兼顾了铸造或增材制造工艺的成型可行性，不存在封闭空腔、极小内转角等不利于加工的结构特征。在实际应用场景中，这类轻量化支架不仅适用于传统民用、军用喷气发动机的安装场景，也可适配小型航空发动机、地面燃气轮机的安装固定需求，其拓扑优化的设计思路也可迁移到其他对自重控制要求严格的承重支架设计中，比如无人机动力系统安装支架、赛车动力总成悬置支架等场景。设计过程中需要重点校核不同工况下的支架变形量，确保发动机安装位置的偏移量在允许范围内，避免因支架变形导致发动机传动轴系同轴度超差，同时还要满足振动环境下的疲劳寿命要求，确保在全生命周期内不会出现裂纹、断裂等失效问题。
