台式立式气动马达动力装置结构模型

项目分类:通用机械零部件 发布时间:2025-01-05 ID:877193
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型
  • 台式立式气动马达动力装置结构模型

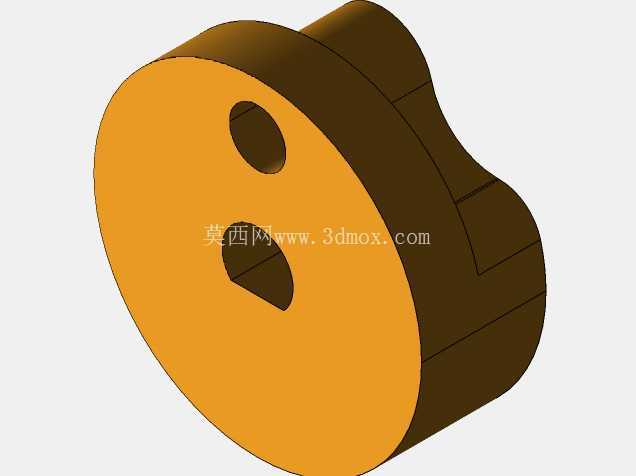

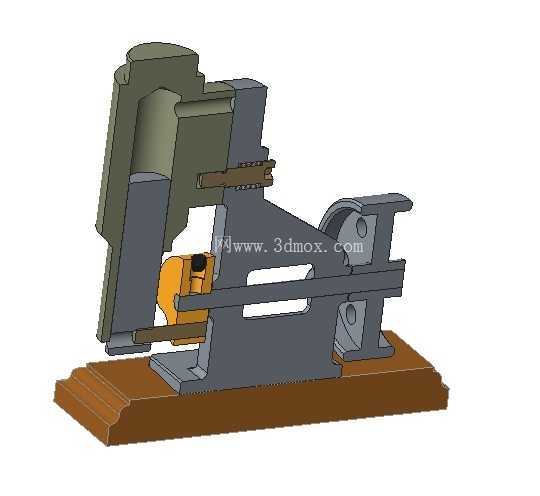

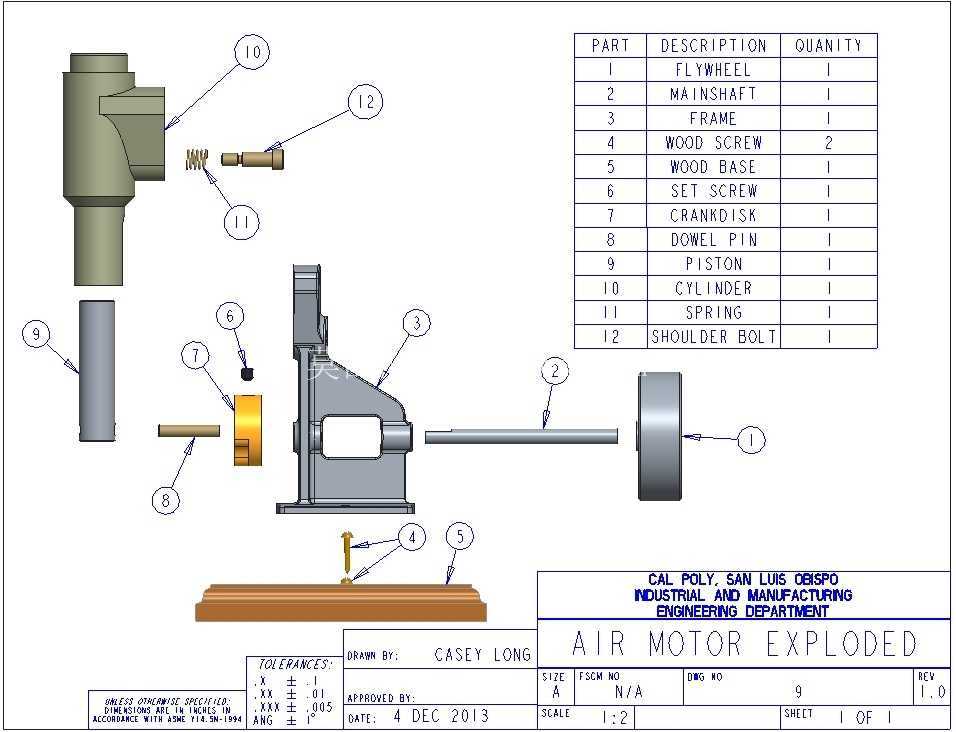

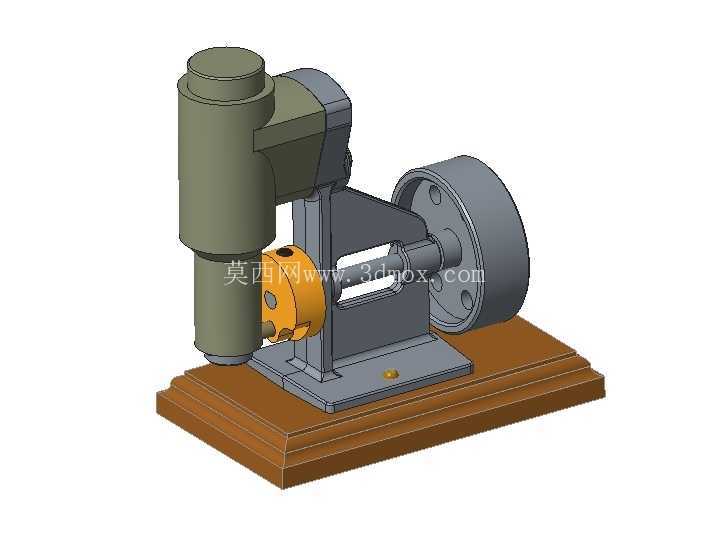

  这套气动马达结构采用立式布局搭配木质安装基座的设计,核心动力转换单元为立式气缸组件,通过曲柄连杆机构将压缩空气作用下活塞的直线往复运动,转换为飞轮端的旋转动力输出,整套结构的运动逻辑完全复现了小型气动动力装置的实际工作过程。从实际应用场景来看,这类小型立式气动马达常被部署在对防爆性能有要求的作业场景,比如存在挥发性易燃易爆气体的化工车间工位、矿山井下的小型工装驱动端,或是食品加工生产线中需要避免电火花风险的动力点位,相比电动动力单元,气动驱动的方式不会产生电气火花,过载时只会出现转速降低或停转,负载解除后可立刻恢复工作状态,不会出现烧损等故障,适配短时间频繁启停的作业工况。从功能特性来看,这套结构的动力输出端为侧置的带轮式飞轮,既可以通过飞轮自身的重量存储动能,让活塞往复运动的输出转速更平稳,也可以直接通过皮带连接外接负载,传递扭矩带动小型工装、传送带或是执行机构动作;立式气缸的上部为进气换向的集成腔体,不需要额外布置复杂的外置阀组,通过活塞运动到行程端点时的机械触发完成气路换向,结构紧凑度更高,减少了外接管路带来的泄漏风险点。

  在设计思路上,整套结构优先考虑了装配的便捷性,气缸与支架之间采用定位止口加螺栓紧固的连接方式,曲柄轴与支架的配合处预留了轴承安装位,降低转动过程中的摩擦阻力,飞轮与曲柄轴之间采用平键连接传递扭矩,避免大扭矩输出时出现轴孔打滑的问题;下部的木质基座一方面起到了隔振的作用,吸收马达运转过程中产生的往复振动,降低运行噪音,另一方面也为整套装置提供了平整的安装基准,不需要额外加工金属安装底板就可以直接放置在工作台面上进行测试或是演示。

  从安装边界来看,整套装置的重心集中在下部基座位置,立式气缸的高度控制在合理范围内,不会因为重心过高出现运转时倾覆的问题,侧向伸出的飞轮端与气缸主体的横向距离经过核算,预留了足够的皮带安装与运转空间,不会出现皮带与支架、气缸部件干涉的情况;基座的安装孔位预留了通用的固定间距,可以直接通过螺栓将整套装置固定在工作台架或是设备机架上,不需要额外制作转接安装板。在结构细节上,曲柄连杆的连接位置采用了销轴铰接的方式,铰接处预留了润滑脂加注的空间,长期运转时可以定期加注润滑脂降低铰接处的磨损,延长部件使用寿命;气缸的活塞与缸筒之间采用密封件配合,保证压缩空气的做功效率,减少漏气带来的动力损失;换向机构的触发部件设置在气缸下部的侧端位置,与连杆运动轨迹完全匹配,不会出现换向卡滞的问题。

  这类小型气动马达的输出扭矩与输入压缩空气的压力直接相关,在常规0.4-0.6MPa的工厂常规供气压力下,就可以输出稳定的转速与扭矩,适配多数小型工装的驱动需求,同时因为气动驱动的特性,在潮湿、多粉尘的恶劣工况下也能稳定工作,不会像电动马达那样出现绝缘降低、粉尘进入电机内部导致故障的问题。建模过程中,所有部件的配合公差都按照实际机加工的精度要求设置,轴孔配合采用基孔制的间隙配合定位,止口配合采用过渡配合保证装配同轴度,螺栓连接的位置都预留了足够的扳手操作空间,实际生产时可以直接按照建模的尺寸进行零件加工与装配,不需要额外调整结构尺寸。
