固定翼长航时无人机概念结构设计

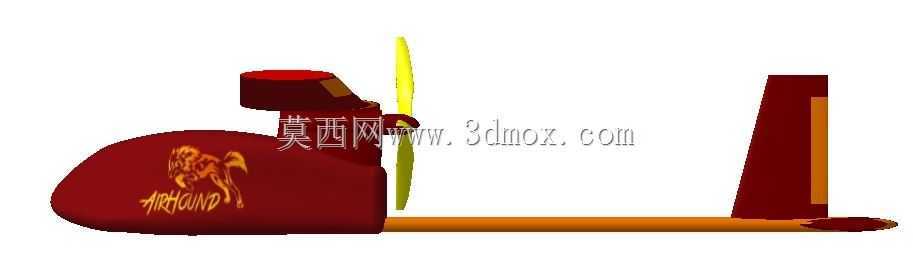

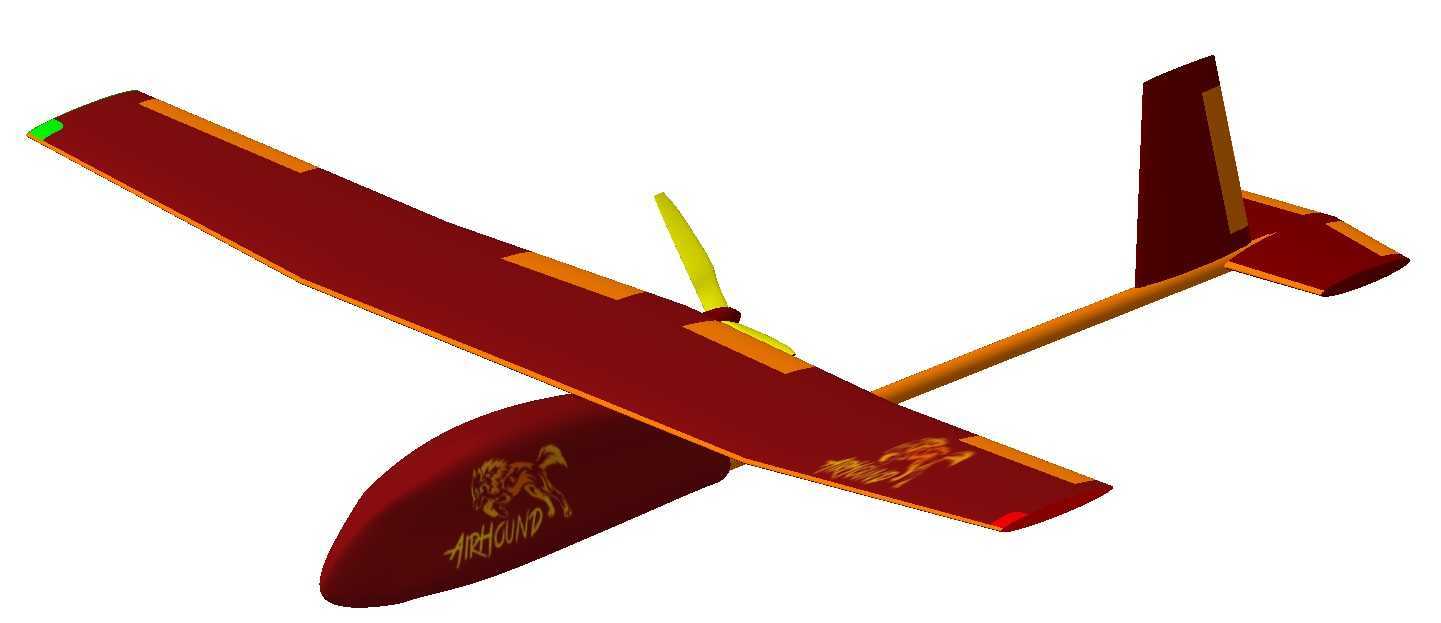

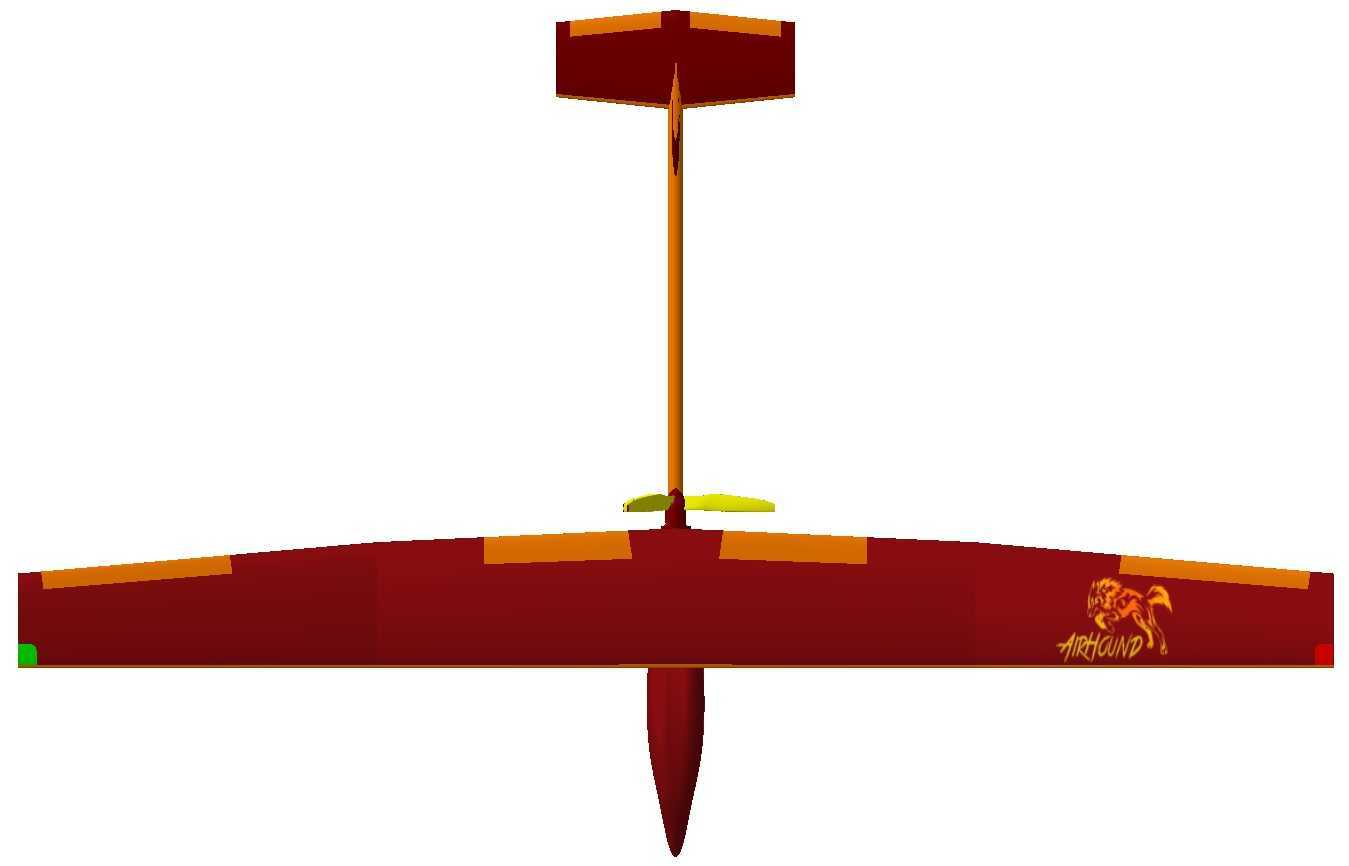

这款固定翼构型的低空作业飞行器，核心面向小范围航测、林区巡检、管线巡查这类需要长续航、低速稳定飞行的作业场景，区别于多旋翼无人机的垂直起降特性，该构型依靠机翼升力维持飞行姿态，同等动力配置下续航时长可达到多旋翼机型的3-5倍，适合覆盖带状、面状的大范围作业区域。从结构设计逻辑来看，整机采用上单翼布局，机翼设置在机身上部，这种布局能让机身下部预留充足的任务载荷安装空间，同时降低飞行过程中地面杂物、起降扬尘对机翼前缘的损伤概率，机翼与尾翼通过细长尾撑杆连接，既可以缩短尾翼力臂的结构重量，也能让机身重心落在机翼升力中心的合理区间内，保障飞行过程中的纵向静稳定性。机身头部设置前置动力舱，适配螺旋桨推进构型，动力舱与机身主体做流线型过渡，减少飞行过程中的正面迎风阻力，机翼表面沿翼展方向设置条状整流结构，既可以作为翼面的加强筋提升机翼抗弯刚度，也能在一定程度上延缓翼面气流分离，提升低速飞行时的升阻比。尾翼采用常规垂尾加平尾的构型，垂尾布置在尾撑杆末端上方，平尾对称布置在尾撑杆两侧，这种常规尾翼的设计容错率更高，飞控参数调试难度更低，对于概念验证阶段的机型来说，能有效降低飞控失控的风险。整机采用1:1等比例设计，机翼展长、机身长度、尾翼尺寸的匹配完全符合低速固定翼飞行器的气动参数要求，机翼前缘预留了航灯安装位，翼尖做切尖处理减少诱导阻力，机身腹部做圆弧整流，既可以容纳电池、飞控板、任务载荷等内部组件，也能在硬着陆时起到缓冲吸能的作用，避免内部元器件直接受冲击损坏。从安装边界来看，机身内部的载荷舱预留了标准的航电设备安装孔位，可适配常见的工业级飞控、数传电台、航拍相机等模块，机翼与尾撑杆、机身的连接位置均设置了快拆接口，不需要额外工具就能完成整机的拆解与组装，方便外场作业时的转运携带。设计过程中重点平衡了结构强度与整机重量的关系，机翼主体采用薄壁加筋的结构形式，在保障翼面刚度、避免飞行过程中出现翼面颤振的前提下，尽可能减少不必要的结构冗余，尾撑杆采用细长等截面构型，在满足纵向受力要求的同时降低结构重量，进一步提升整机的载荷能力与续航表现。
