4'支架底座安装式30英寸防爆工业风扇

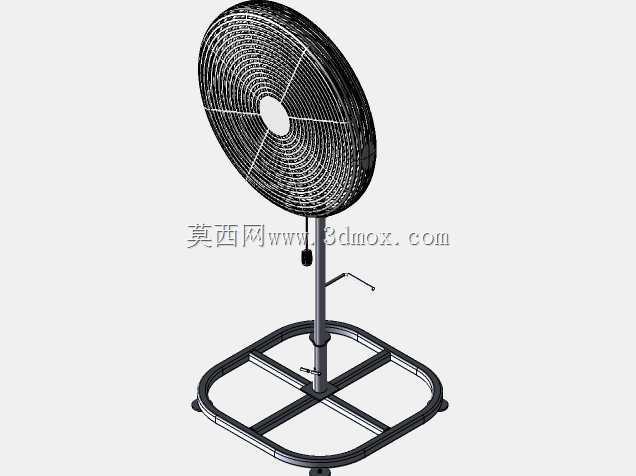

这款防爆风扇的三维结构完整还原了落地式危险环境通风设备的全部细节，建模时优先考虑了危险作业场景的安装适配性，方形钢管焊接底座采用十字加强筋结构，四个支脚外伸形成足够的支撑跨距，可直接通过膨胀螺栓固定在混凝土地面，无需额外做基础找平，安装边界预留了足够的螺栓操作空间，适配车间立柱旁、仓储通道侧、化工投料工位旁等多种狭窄安装点位。从结构设计逻辑来看，整机的防护思路围绕“消除引燃源”展开，扇叶采用无火花金属材质，即使运行中意外触碰护网也不会产生摩擦火花，电机外壳做了粉末涂层处理，兼顾耐腐蚀与耐磕碰性能，适配存在易燃易爆蒸汽、气体、粉尘的I类、II类1类危险作业环境，可在存在爆炸风险的工况下提供可靠的局部冷却通风。设备的送风核心为30英寸直径的轴流扇头，搭配1/2HP免维护电机，运行转速稳定在1725RPM，可输出超过10000CFM的大风量，能够快速吹散作业区域积聚的挥发性气体、降低局部环境温度，避免高温或可燃气体积聚带来的安全隐患。供电部分的设计同样贴合防爆要求，整机标配50英尺长的耐化学腐蚀SOOW线缆，根据供电电压等级匹配对应规格的防爆插头，线缆与机身连接处做了密封防爆处理，插头可直接适配对应电压等级的防爆插座，无需现场额外做线缆接头的防爆处理。立式支架采用加厚钢管制作，高度调节结构设置了可靠的锁紧装置，扇头俯仰角度可根据送风需求手动调整，调整后锁紧结构可避免运行中出现角度偏移。护网采用密集钢丝焊接结构，既保证足够的通风通流面积，又能防止异物误入扇叶运行区域，护网表面做了防锈处理，可适应高湿度、轻度腐蚀的车间环境。建模过程中对各部件的装配间隙做了准确还原，底座与支架的连接法兰、支架升降段的配合公差、扇头与支架的铰接结构都按照实际装配关系搭建，可直接用于设备安装布局模拟、工装适配设计、同类型防爆通风设备的结构参考，帮助结构设计人员快速完成危险作业区域的通风方案布局，减少现场安装的干涉问题。
