轴流风扇流体动力学CFX仿真分析模型

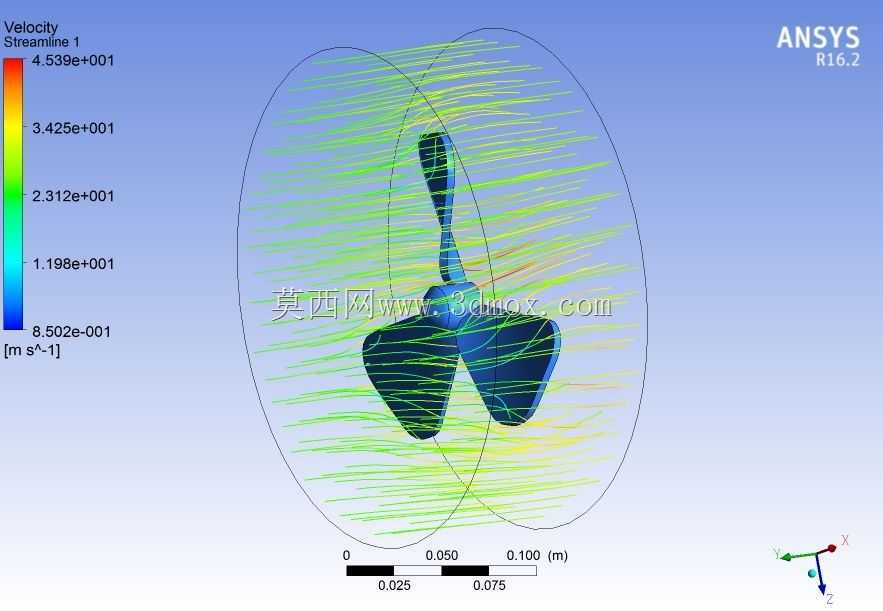

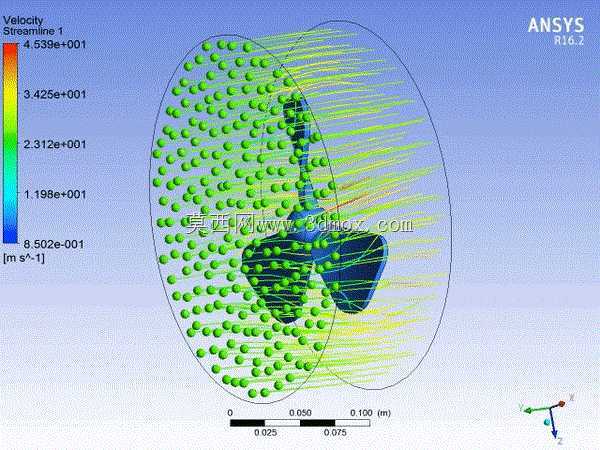

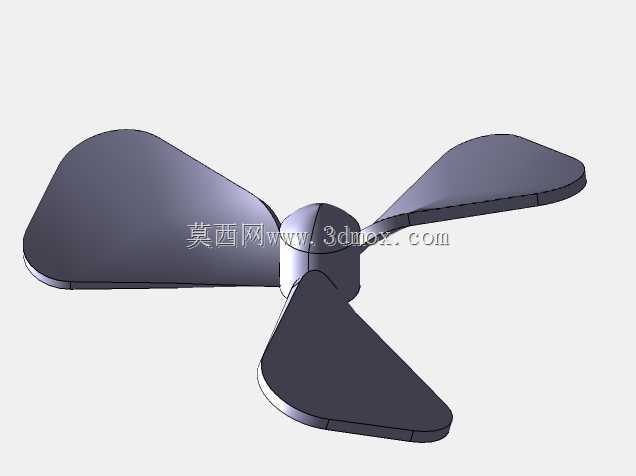

在通风散热、流体输送类设备的研发环节中，风扇作为核心的流体动力部件，其气动性能直接决定整套散热或送风系统的运行效率，小到消费电子的机箱散热、工业机柜的温控通风，大到暖通系统的送风单元、工业设备的冷却模块，都需要对风扇的流场特性做精准的前置验证，避免实物样机阶段出现风量不足、流场紊乱、气动噪声超标的问题。这个仿真模型围绕常规三叶轴流风扇的实际运行工况搭建，建模阶段先完成风扇叶片、轮毂的曲面重构，严格匹配叶片的安装角、叶型扭转弧度以及轮毂的过渡圆角，确保几何特征和实际量产件的外形边界完全一致，避免几何简化带来的仿真偏差。仿真计算时将入口空速设定为1500RPM对应的工况边界，覆盖风扇从入口吸风到出口送风的全流域，计算域的尺寸按照实际安装场景预留了足够的流场发展空间，入口段延伸长度不小于3倍风扇直径，出口段延伸长度不小于5倍风扇直径，避免边界条件设置过近导致流场计算失真。从仿真输出的流线分布结果可以直观看到，叶片旋转过程中对气流的推动轨迹，不同流速区域的流线密度差异直接对应风扇不同径向位置的做功能力，叶尖区域的流速最高，对应的流线分布也更密集，轮毂附近由于叶片线速度较低，存在小范围的低速涡流区，这部分区域的能量损失是后续叶型优化的重点方向。模型同时还原了风扇安装时的周边流场边界，可直接用于验证不同安装间隙、不同导流结构下的风扇出风均匀性，工程师可以基于这个仿真结果调整叶片的扭转角度、叶尖间隙以及轮毂的导流造型，在保证风量满足设计要求的前提下，降低叶尖涡流带来的能量损失，优化风扇的运行效率，减少气动噪声的产生。对于结构设计人员来说，这个仿真模型的流场压力分布结果还可以作为风扇叶片结构强度校核的载荷输入，提取不同转速下叶片表面的压力分布数据，导入结构力学模块即可完成叶片的静强度、疲劳寿命计算，实现气动设计与结构设计的协同验证，大幅缩短产品研发周期，减少实物样机的测试迭代次数。
