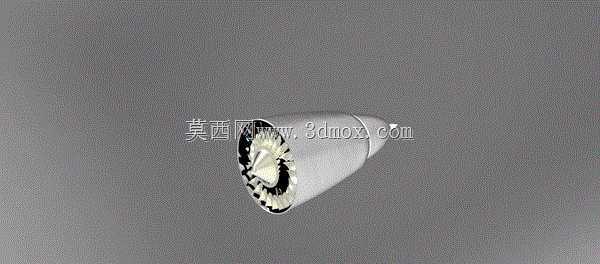

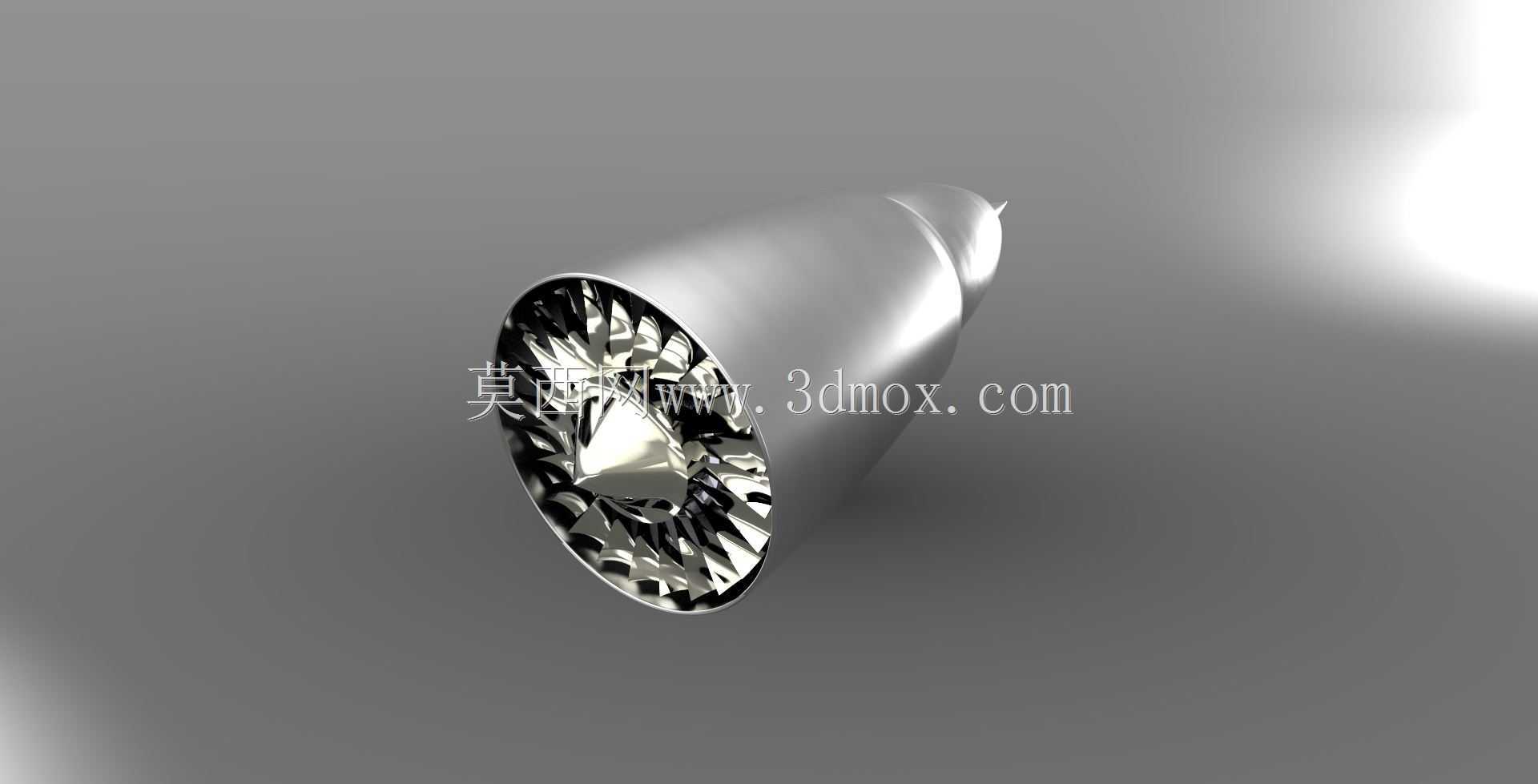

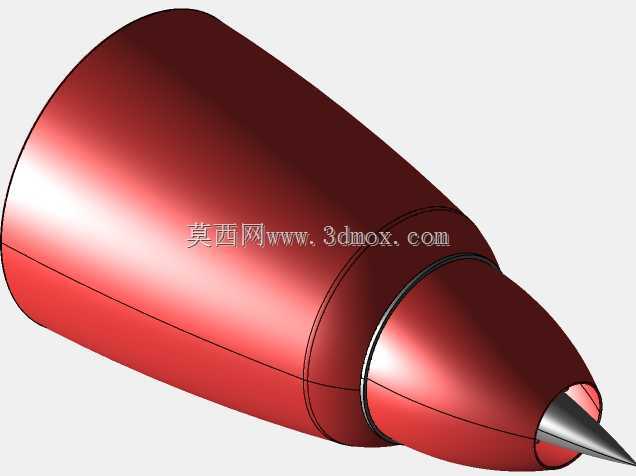

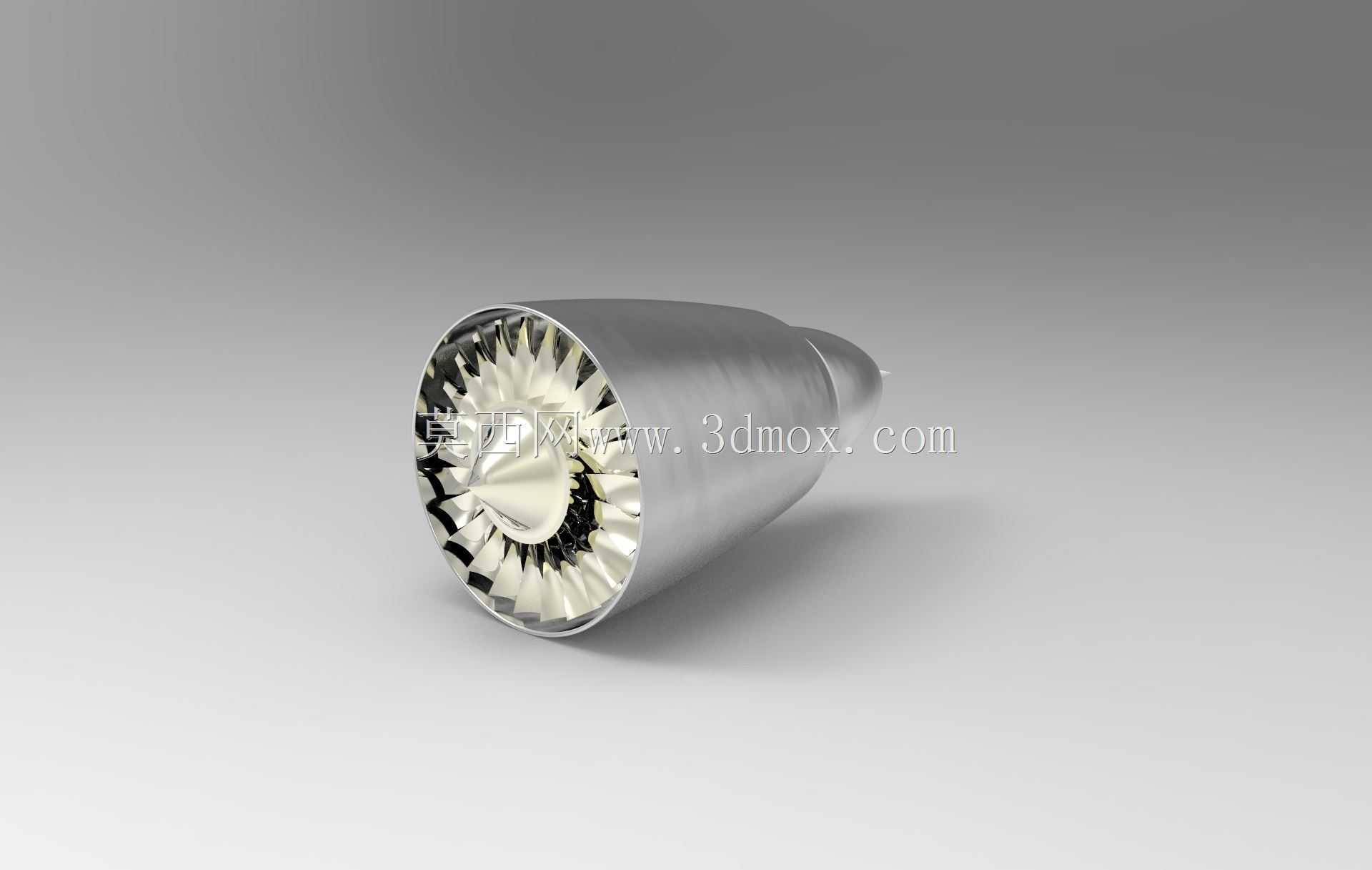

简化结构喷气式航空发动机三维数模

该模型还原了喷气发动机的核心基础结构，可用于航空类教学演示、飞行器动力系统概念设计阶段的结构匹配参考，也能作为入门级动力机械建模练习的参照基准，适配航空科普展项的结构拆解展示需求，帮助非专业受众直观理解喷气动力的核心构成逻辑。模型采用简化设计思路，省略了实际量产发动机中复杂的管路排布、附属传感组件与密封结构，仅保留进气道、压气机叶轮段、燃烧室核心腔体、涡轮做功段、尾喷收敛段这些核心功能部件，各部件间保留了实际装配所需的同轴度基准，压气机叶片与涡轮叶片均采用周向均布的阵列结构，叶片型线做了工程化简化，既保留了叶型的气动轮廓特征，又避免了复杂曲面带来的建模冗余，方便使用者在此基础上做二次结构拓展。从安装边界来看，模型整体为回转类结构，进气端为大直径收敛过渡段，可匹配不同尺寸的飞行器进气道安装接口，尾喷段为等径直筒加收敛出口设计，安装时需预留足够的轴向装配空间，径向方向需避开机身内部的燃油管路、航电设备安装区域，核心机段的最大外径可作为机身动力舱尺寸设计的参考基准，各段连接法兰位置预留了通用螺栓孔位的示意结构，方便后续做安装固定结构的细化设计。在功能特性还原上，模型清晰呈现了喷气发动机的气流走向逻辑：空气从进气道进入后经压气机叶轮压缩进入燃烧室，燃烧后高温高压气体驱动涡轮段做功，最终从尾喷口高速喷出产生推力，各功能段的长度比例参考了小推力涡喷发动机的实际尺寸比例，压气机段与涡轮段的叶片数量匹配对应做功需求的传动比逻辑，虽然是简化模型，但核心部件的相对位置关系完全符合实际喷气发动机的工作原理，不会出现结构逻辑上的错误。对于结构设计从业者来说，该模型可作为航空动力系统布局的占位参考，在做小型无人机、靶机的总体设计时，可直接调用该模型调整尺寸参数匹配动力舱设计，无需从零开始搭建核心机基础结构，能大幅缩短概念设计阶段的建模周期；对于三维建模学习者来说，可通过拆解该模型的建模逻辑，掌握回转类复杂装配体的基准设定、阵列特征应用、曲面简化的实用技巧，理解航空动力部件的结构设计逻辑。
