航空喷气发动机轴流压缩机叶片结构

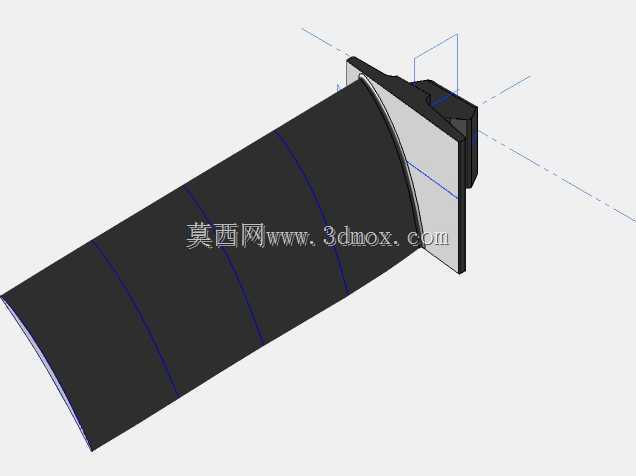

在航空燃气涡轮发动机的轴流压气机单元中，单级叶片的气动性能与结构可靠性直接决定整台发动机的增压效率、喘振裕度与服役寿命，这类叶片的三维建模需要同时兼顾气动叶型的曲面精度与根部安装结构的配合公差，不能仅做外观曲面的复刻。从实际装机场景来看，这类叶片安装在压气机轮盘的轮缘榫槽内，工作时需要承受高速旋转带来的离心载荷、来流气动交变载荷以及温差带来的热应力，因此建模过程中首先要明确叶身的型面变化规律：从叶根到叶顶的弦长、安装角、叶型厚度均呈连续渐变分布，叶身表面的流线型曲面需要严格符合气动设计给出的型值点坐标，避免出现曲面不光顺导致的气流分离损失。根部的燕尾型榫头是核心安装边界，建模时需要保证榫头的工作面角度、榫头宽度与轮盘榫槽的配合尺寸留足合理的安装间隙，同时要在榫头与叶身的过渡区域做圆滑的圆角过渡，避免应力集中导致的叶片断裂故障。实际工程应用中，这类叶片的叶顶间隙需要严格控制，建模时要标注叶顶与机匣内壁的设计间隙值，间隙过大会导致压气机级效率下降，间隙过小则可能在运行中出现叶顶刮蹭机匣的故障。从设计思路来看，叶身的积叠线需要按照气动要求设置一定的弯掠角度，用来优化叶片通道内的流场分布，降低端壁损失，提升压气机的工作稳定性；叶片表面的标记线对应不同叶高截面的型面位置，方便加工过程中的型面检测与修型。这类叶片除了应用在航空喷气发动机上，也可适配地面重型燃气轮机、工业轴流压缩机的压气机级，不同应用场景下的叶片尺寸、材料选型会有差异，但核心的叶型设计逻辑与安装结构形式基本一致，建模时需要根据具体的装机场景调整叶身的弦长、展长以及榫头的配合尺寸，保证安装后叶片的锁紧结构可靠，不会在高速旋转下出现松动脱出的问题。在结构细节上，叶身的压力面与吸力面的曲率变化需要连续，不能出现局部的折角或者凹坑，否则会在运行中产生局部涡流，不仅降低增压效率，还可能激发叶片的共振，导致高周疲劳故障。
