DHC7涡轮螺旋桨飞机桁架机身结构

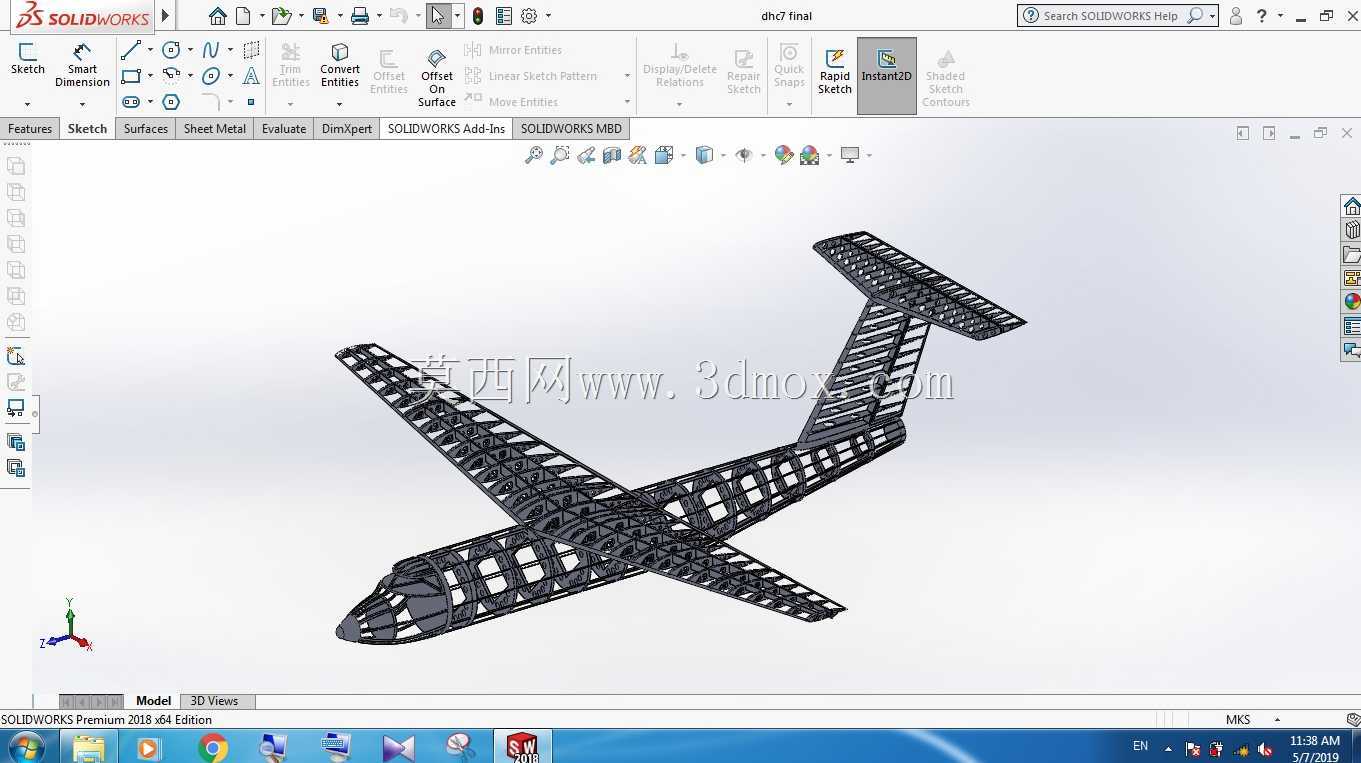

该模型呈现的是涡轮螺旋桨通勤类飞机的全机桁架式骨架结构，这类结构形式常见于轻型短距起降运输机的设计方案中，在支线通勤、偏远地区物资投送、低空通用航空作业场景中应用广泛，桁架骨架的设计核心是在保证结构强度的前提下尽可能降低机身自重，提升飞机的有效载荷能力与燃油经济性。从结构设计逻辑来看，整个机身、机翼、尾翼均采用空间杆系拼接的桁架构型，杆件沿载荷传递路径布置，机身段的纵向主梁贯穿机头至机尾，横向隔框按气动外形的截面变化规律分布，将机身分割为多个独立的承力单元，每个单元的斜向支撑杆件按照剪切力的传递方向布设，能够有效抵消飞行过程中机身承受的扭转载荷与弯曲载荷，避免局部应力集中导致的结构失效。机翼部分的桁架沿翼展方向布置主承力梁，翼肋按照翼型的气动剖面轮廓设置，辅助杆件填充在主梁与翼肋之间，既能够维持机翼的气动外形精度，也可以将飞行时机翼产生的升力均匀传递到机身对接接头处，尾翼部分的垂尾、平尾采用与机翼一致的桁架逻辑，保证操纵面的结构刚度，避免飞行过程中尾翼发生形变影响操纵效率。在安装边界的设计考量上，该骨架结构预留了蒙皮安装的贴合基准面，所有杆件的外轮廓端点均与理论气动外形保持统一的安装间隙，后续加装金属或复合材料蒙皮时无需额外修配骨架即可完成贴合；机身内部的桁架节点预留了设备安装的接口位置，可直接固定航电设备、燃油箱、座椅支架、货舱固定装置等机载部件，机翼与机身的对接位置设计有集中承力接头，能够将机翼的升力、起降时的冲击载荷顺畅传递到整个机身结构。这类桁架结构的设计难点在于杆件节点的受力优化，每一处杆件交汇的节点都需要做应力释放处理，避免交变载荷长期作用下出现金属疲劳，同时杆件的截面尺寸需要经过反复迭代计算，在满足强度冗余要求的前提下尽可能减小杆件截面积，进一步控制整机结构重量，对于轻型通用飞机而言，这类开放式桁架结构也便于日常维护检查，机务人员可以直接观察到每一处结构件的状态，及时发现结构损伤并进行更换维修，相比整体壁板结构能够大幅降低后期维护的成本与难度。
