斯堪尼亚巴士驾驶舱仪表台结构设计

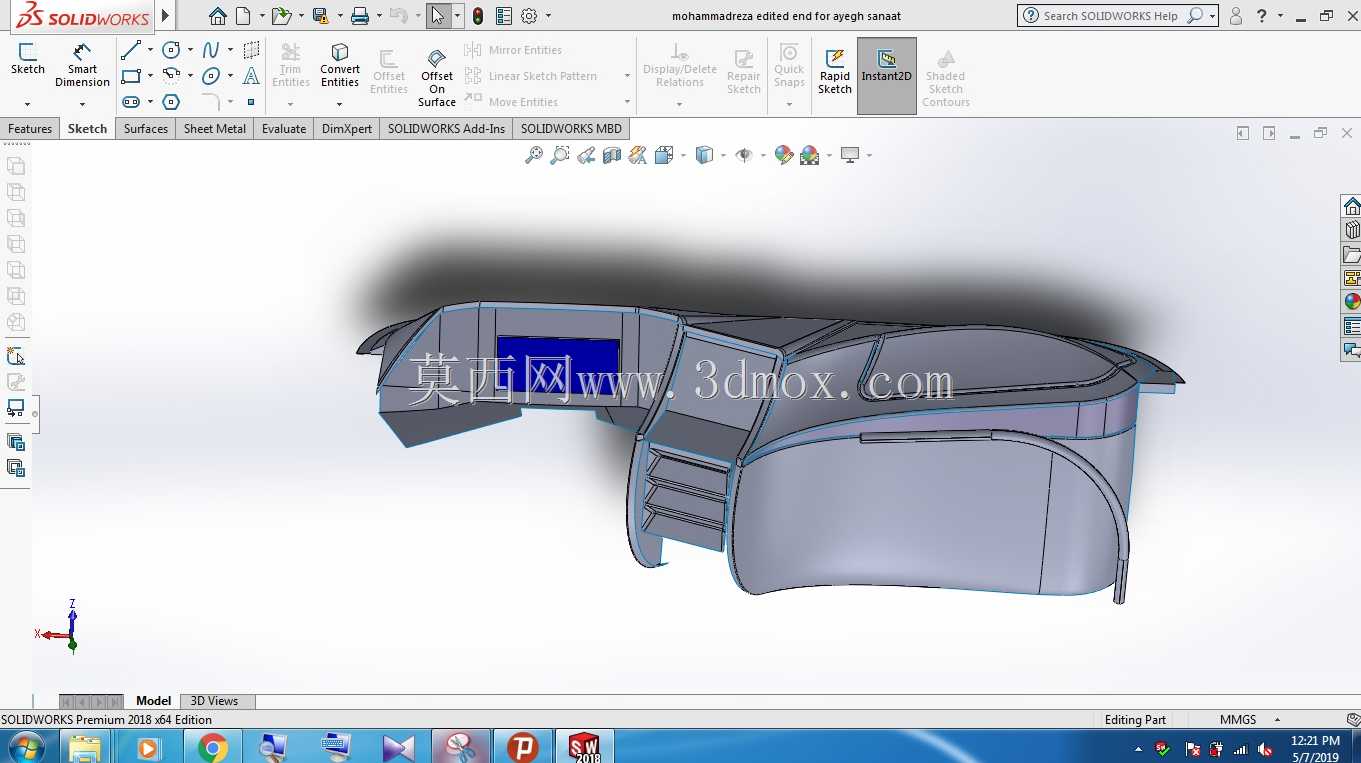

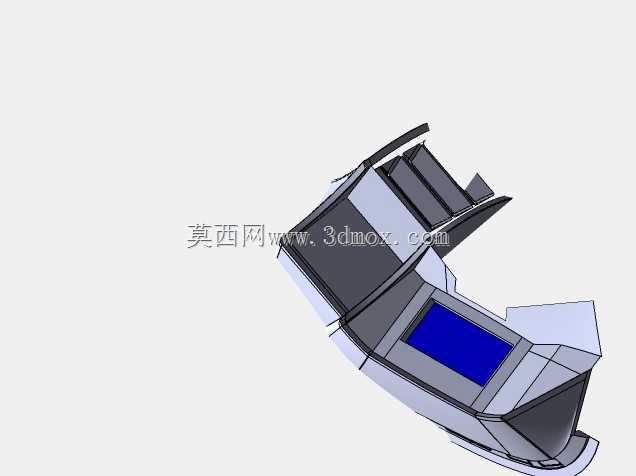

商用车驾驶舱的仪表台是驾驶员与车辆交互的核心载体，这款针对斯堪尼亚巴士开发的仪表台结构，首先要适配长途客运、城市公交两类运营场景的使用需求——城市公交场景下驾驶员需要频繁操作报站器、车门开关、投币机联动控件，长途客运场景则要兼顾行车记录仪、影音娱乐系统、空调调节控件的布局合理性，设计时首先划定了驾驶位正前方的主视野区，将时速表、转速表、气压表、故障报警灯组全部布置在方向盘上方30度视角范围内，避免驾驶员行车时视线偏离路面过久。从结构设计逻辑来看，整个仪表台采用分块式注塑成型思路，上部曲面贴合前挡风玻璃下沿的安装边界，整体轮廓顺着驾驶舱A柱的内收弧度做过渡，既不会遮挡驾驶员观察右侧后视镜的视野，也能给前挡风玻璃除霜风道预留足够的布置空间。主驾驶侧的操控区域做了12度的倾角设计，所有按键、旋钮都落在驾驶员右手自然伸展的触及范围内，中控区域预留的多功能显示屏安装位，做了内凹式的遮光处理，避免晴天阳光直射屏幕产生反光影响信息读取。下部的储物格结构做了分层设计，上层浅格用来放置行驶单据、收费凭证，下层深格可以容纳驾驶员的随身水杯、清洁工具，边缘做了圆角过渡处理，避免车辆颠簸时物品滑落。安装边界方面，整个仪表台的固定点全部沿用斯堪尼亚巴士原有驾驶舱的预埋安装位，左右两侧的固定支架匹配A柱下方的钣金孔位，下部支撑结构对接驾驶舱地板的预埋螺柱，不需要对原车舱体做额外打孔改造，降低后期改装的施工难度。曲面设计阶段充分考虑了注塑工艺的拔模角度，所有外露面的圆角半径统一控制在3-8mm之间，既避免应力集中导致的部件开裂，也能提升内饰的整体质感，仪表台与车门内饰板、A柱饰板的拼接缝隙预留了2mm的安装公差，抵消车辆行驶过程中车架形变带来的部件挤压问题。考虑到巴士运营时长较高的使用特性，所有按键的安装位都做了加强筋结构，反复按动的工况下不会出现面板塌陷问题，仪表台内部预留了线束走线的卡槽，所有线束都可以顺着卡槽规整布置，避免后期维修时线路杂乱难以排查故障，空调出风口的导向叶片做了多档位阻尼设计，驾驶员可以根据需求调整出风方向，不会因为车辆颠簸出现出风口自行移位的情况。
