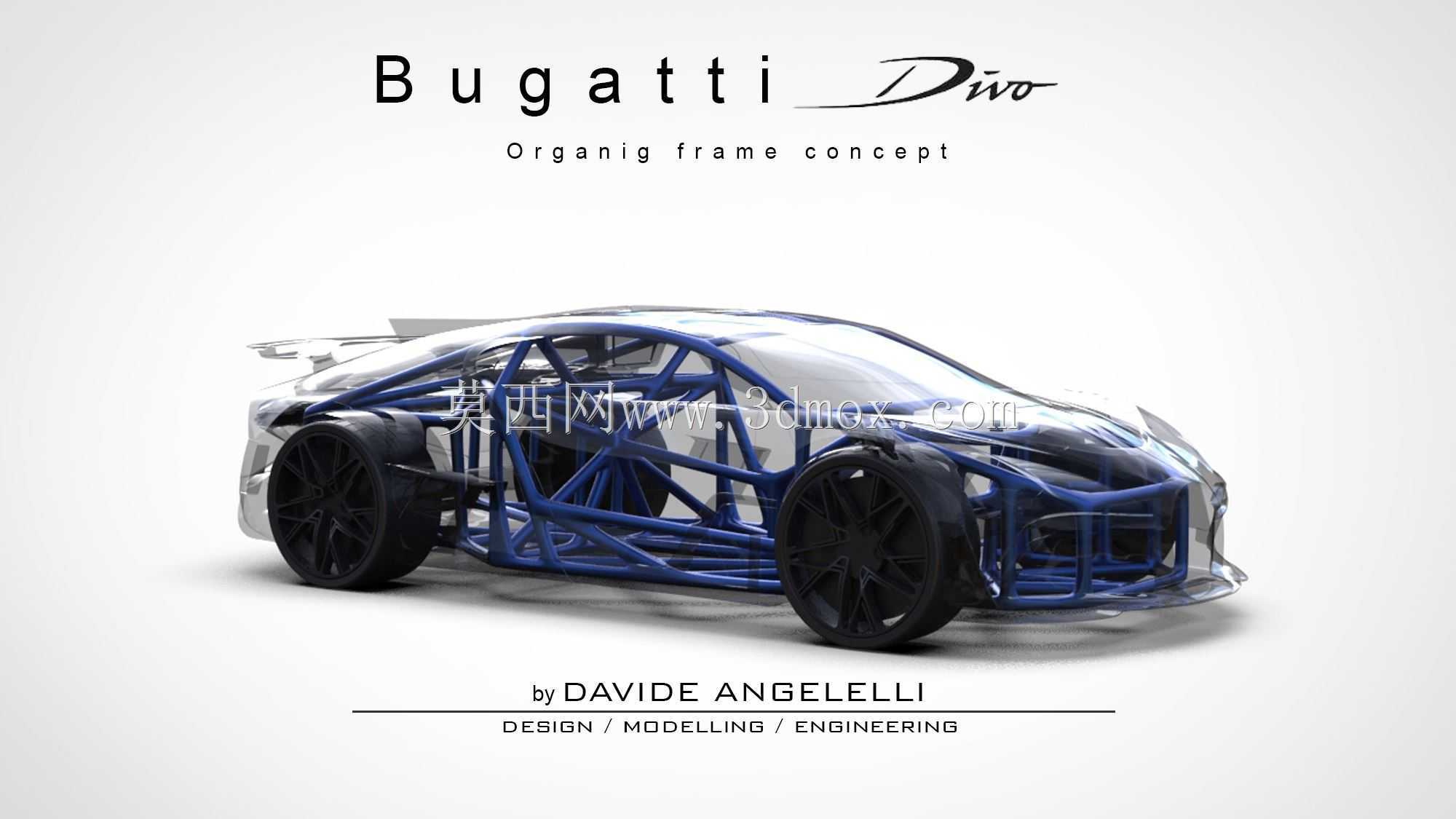

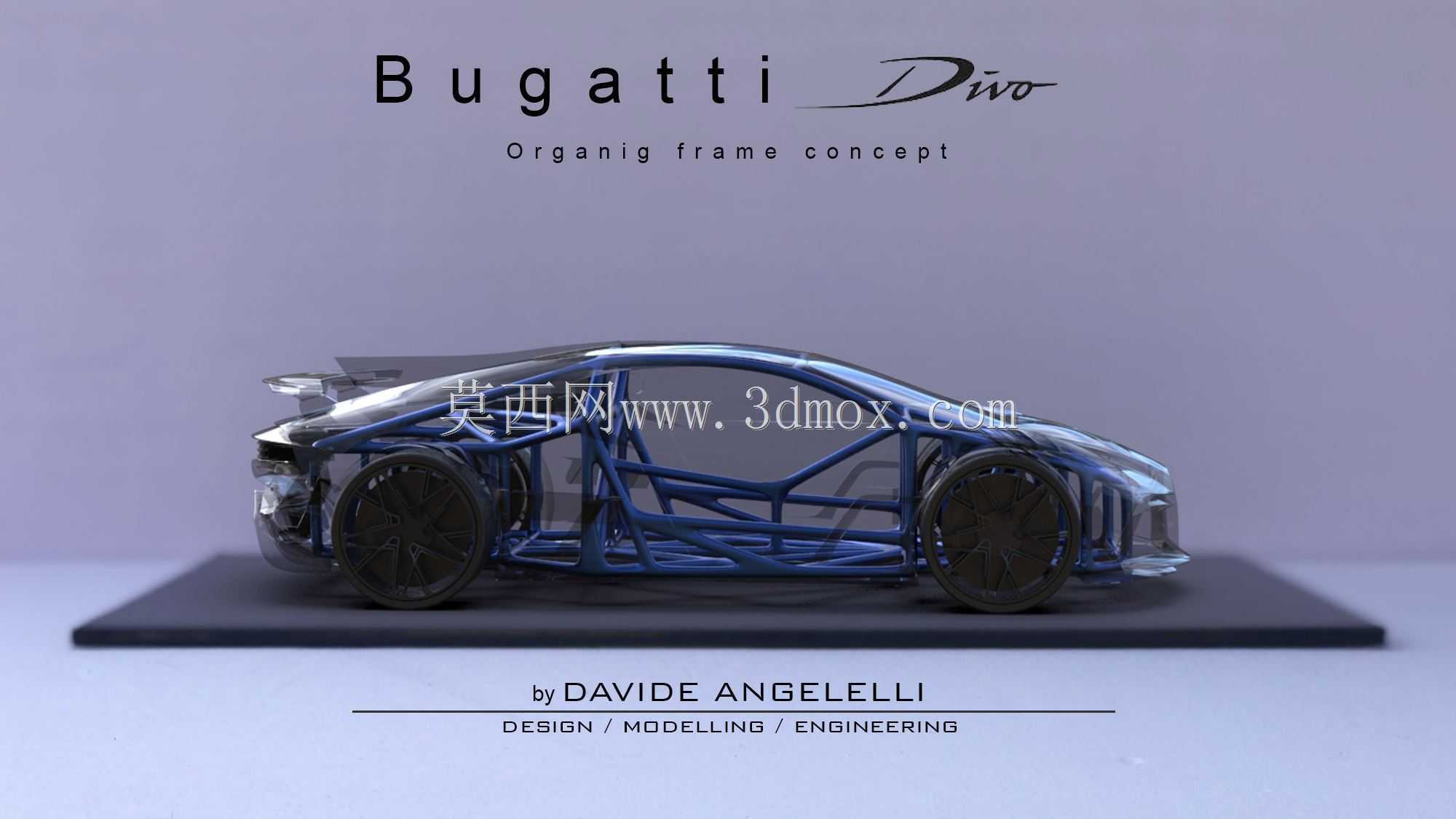

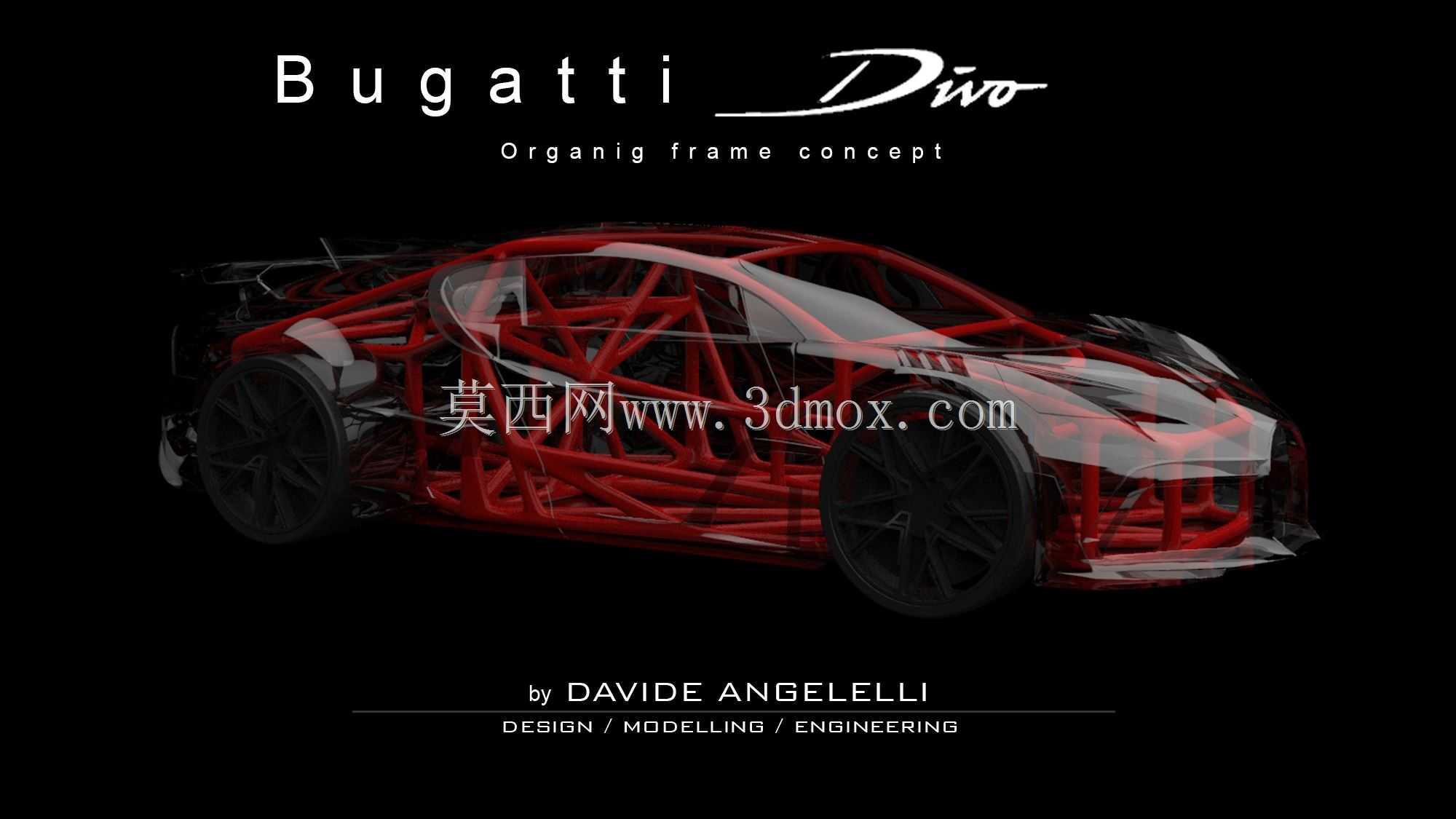

布加迪Divo有机框架概念底盘结构设计

该超跑承载框架结构，核心面向高性能乘用跑车的底盘承载场景，可直接用于超跑研发阶段的结构验证、拓扑优化方案对标，也能为高校车辆工程专业的承载结构教学、赛事赛车车架改装设计提供具象的参考载体。从实际用途来看，这套框架承担整车所有行驶载荷的传递作用，包括急加速时的动力输出反力、极限过弯时的侧向载荷、高速制动时的纵向惯性力，以及颠簸路面传递的随机冲击载荷，所有外力都通过管件节点完成分流传递，避免局部应力集中引发的结构失效。设计思路上采用了生成式设计结合拓扑优化的逻辑，没有沿用传统矩形钢管拼接的桁架思路，而是根据载荷路径的分布走向布置管件走向，在乘员舱周边形成连续的环形传力路径，前舱预留出动力总成、散热系统的安装空间，后舱匹配悬架硬点、传动系统的安装接口，管件的交汇节点都做了平滑过渡处理，减少焊接应力集中的风险。从安装边界来看，框架整体宽度匹配超跑的轮距设定，乘员舱区域预留了符合人机工程的乘坐空间，侧围的管件走向避开了车门开合的运动轨迹，前部预留的碰撞溃缩区长度满足高速碰撞的吸能要求，底部的纵梁高度兼顾了离地间隙与整车重心控制的需求，悬架安装点的位置精度控制在建模阶段就做了基准约束，可直接对接后续的悬架硬点校核工作。功能特性方面，这套管状框架相比传统冲压焊接的一体式底盘，在同等扭转刚度下重量降低近四成，管件之间的镂空区域既可以为管线布置、散热气流提供通道，也能方便后期改装时的部件加装与调整，乘员舱周边的加强管件形成了完整的防滚结构，不需要额外加装防滚架就能满足赛道行驶的安全要求。建模过程中对每根管件的壁厚、管径都做了参数化设定，可根据不同的动力输出等级、使用场景调整结构参数，比如赛道取向的车型可以局部加厚关键传力路径的管件，街道取向的车型可以适当降低非关键区域的管件规格来进一步减重，框架上预留的安装孔位都做了标准化处理，可通用常规的汽车紧固件，不需要单独开发特殊规格的连接部件。在实际工程应用中，这类框架结构的三维数模可直接导入有限元分析软件，完成扭转刚度、弯曲刚度、模态、碰撞安全性的仿真计算，也能对接管件切割、弯管加工的生产设备，直接输出加工代码完成样件制作，大幅缩短从设计方案到实物验证的周期。
