压力容器用带灯视镜工业结构设计

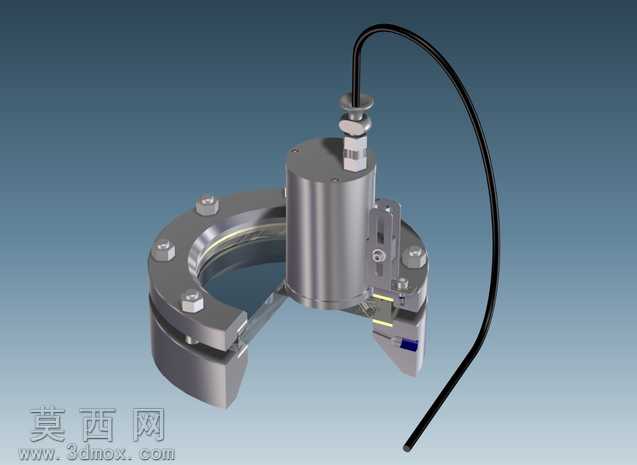

本作品为压力容器配套带灯视镜的三维建模设计，建模过程严格遵循压力容器视镜的行业设计规范，先通过基准面定位完成核心法兰基体的轮廓绘制，采用旋转凸台命令生成法兰主体结构，再通过圆周阵列命令均匀布置法兰连接螺栓孔位，保证螺栓孔的位置度与同轴度符合装配公差要求。视镜部分采用多层结构建模，分别构建金属压环、密封垫圈、钢化玻璃视窗三个独立零件，在装配环境下完成配合约束，还原真实视镜的密封压紧结构，确保玻璃视窗的夹持受力均匀，满足压力容器的承压密封要求。侧置的照明组件单独建模，先构建圆柱形灯体外壳，预留线缆出线孔位，再设计连接支架将灯体与法兰基体刚性连接，出线部位设计了防水锁紧接头结构，还原工业现场防爆照明视镜的接线防护结构，线缆部分采用扫掠命令生成自然弯曲的走线形态，还原真实布线效果。材质渲染阶段，金属法兰、螺栓、灯体外壳均赋予304不锈钢材质，调整金属粗糙度参数呈现亚光金属质感，密封垫圈赋予耐油橡胶材质，钢化玻璃视窗调整透明度与反射参数，还原高透耐压玻璃的光学特性，线缆部分赋予黑色橡胶外皮材质，整体渲染采用渐变工业蓝背景，添加定向光源模拟工业照明效果，突出金属零件的结构轮廓与玻璃视窗的通透质感。设计思路上兼顾视镜的观察功能与照明补光需求，将照明组件与视镜法兰集成设计，无需在容器壁额外开孔安装照明设备，减少容器壁的开孔数量，降低压力容器的泄漏风险，同时照明角度正对视镜观察区域，能够清晰照亮容器内部工况，方便操作人员观察容器内部的物料反应、液位状态、设备运行情况，整体结构紧凑，安装法兰采用标准压力容器视镜连接尺寸，可直接适配对应规格的压力容器开孔，满足化工、食品、制药等行业压力容器的内部观察需求，所有连接部位均设计了可靠的密封结构，保证承压状态下的使用安全性。
