带自动开合舱盖的无人机自动充电站

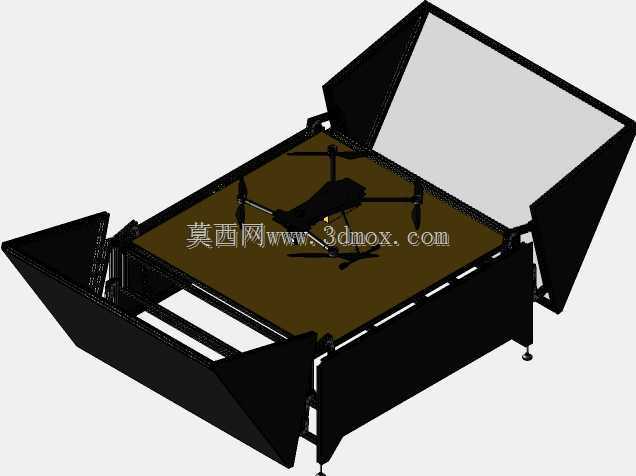

这套设备的核心定位是解决工业级无人机长距离作业的续航补能痛点，目前在电力线路巡检、河道水文巡查、林区防火监测、边境安防巡逻这类需要无人机高频次、长周期循环作业的场景中，已经逐步成为标配配套设施。整套结构采用框架式承载设计，主体底座采用型材拼接成型，底部预留了地脚调节结构，安装时可根据部署场地的地面平整度调整支撑高度，避免场地不平导致舱体闭合密封失效，底座内部预留了充电模块、通讯控制模块、环境感知模块的安装仓位，走线槽沿型材内侧排布，既可以避免线缆外露被户外环境侵蚀，也方便后期运维时的线路检修更换。舱盖采用四扇对开式翻转结构，每扇舱盖通过独立的铰接支座与底座框架连接，开合动作通过连杆传动实现，闭合状态下舱盖边缘设置有密封胶条安装位，可阻挡雨水、沙尘进入舱内，保证内部停机坪与充电触点的洁净度，避免触点积灰导致充电接触不良。舱内停机坪表面做了防滑耐磨处理，中心位置设置有无人机对位标识，配合舱内的视觉定位模块，可引导无人机完成精准降落，降落到位后充电触点自动对接，无需人工干预即可完成补能流程。设计时充分考虑了户外部署的抗风需求，舱盖闭合后通过锁止结构与底座固定，可抵御常规大风天气下的外力冲击，舱体外侧的斜面结构可减少风阻，同时避免雨雪天气在舱顶积水积雪。整套结构的安装边界充分适配主流多旋翼工业无人机的尺寸，停机坪预留的起降冗余空间可抵消无人机降落时的定位偏差，舱盖完全打开后的开合角度不会遮挡无人机的起降航线，同时舱盖开启后可形成一定的围挡效果，减少侧风对无人机降落阶段的姿态干扰。内部结构设计时做了模块化拆分，充电模块、控制模块、传动模块均为独立安装单元，出现故障时可单独拆卸更换，无需整体拆解舱体，大幅降低户外运维的工作量。
