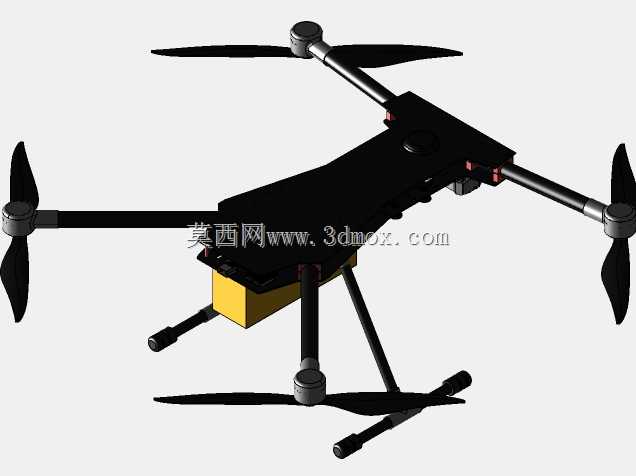

四旋翼Roboflot航拍作业无人机结构设计

　　这款四旋翼飞行平台的结构设计，核心围绕低空作业场景的实用需求展开，从机架布局到部件安装位的预留，都贴合实际外业作业的使用逻辑。日常作业中，这类设备常被用于小范围航测、园区巡检、短途轻载物料投送等场景，对结构的抗振性、部件拆装便捷性、飞行稳定性都有明确的工程要求。

　　从整体布局来看，该机型采用经典的X型四旋翼排布，机臂采用碳管与机身主体快拆连接的结构，这种设计一方面能在收纳状态下大幅缩减设备占用的运输空间，外业转场时可快速拆分装入防护箱，抵达作业点后无需复杂调试即可完成组装；另一方面，机臂作为旋翼动力的传导结构，碳管材质的比强度优势，能在保证机臂刚性的前提下降低整机自重，提升有效载荷的冗余空间。机身主体采用上下分壳的结构设计，上壳做了流线型的弧面过渡，并非单纯追求外观效果，实际是为了降低前飞过程中的风阻，同时在壳体内预留了飞控模块、GPS模块、数传天线的安装位，飞控安装位特意设计在整机重心的几何中心位置，能最大程度降低飞行过程中振动对传感器采样精度的影响，避免姿态解算出现偏差。

　　机身下部的电池舱采用抽拉式安装结构，电池与机身之间设置了导向滑槽与锁止卡扣，更换电池时无需拆解机身外壳，单块电池的插拔操作可在数秒内完成，适配外业作业中快速换电续飞的需求；电池舱的位置设置在重心下方，也能在飞行过程中提升整机的 pendulum 稳定性，降低姿态调整的动力损耗。起落架采用高脚架布局，支腿为碳纤维杆与机身底部的安装座硬连接，支腿底部设置了橡胶缓冲垫，一方面能在降落时吸收冲击能量，避免机身内部的电子元器件受冲击损坏，另一方面高脚架的设计能在机身下方预留足够的载荷安装空间，可根据作业需求挂载航拍云台、小型抛投装置、气体检测模块等不同作业载荷，支腿的跨距经过核算，能保证在15度以内的倾斜坡面降落时不会发生侧翻。

　　动力安装位的设计上，每个机臂末端的电机座采用同轴定位结构，电机安装面与机臂轴线保持垂直，能保证螺旋桨的旋转平面与水平面平行，降低动力输出的效率损耗；电机座上预留了电调的安装槽，电调可直接固定在机臂末端，缩短电机与电调之间的动力线长度，减少线路损耗同时避免长线缆在飞行过程中产生晃动干扰。螺旋桨采用快拆式桨座设计，无需工具即可完成桨叶的更换，外业作业中如果出现桨叶擦碰损坏的情况，可快速更换备用桨叶恢复作业能力。

　　从安装边界来看，整机展开状态下的旋翼旋转直径控制在常用的便携作业级无人机范围内，机臂长度经过匹配动力拉力的核算，既能保证单旋翼的拉力冗余满足挂载需求，又不会让整机尺寸过大影响狭小空间内的作业能力；机身内部的设备安装腔预留了标准的飞控安装孔位，兼容主流开源飞控的安装尺寸，用户可根据自身需求更换不同的飞控模块；机身前部预留了图传天线与数传天线的出线位，天线安装座可调整角度，保证飞行过程中信号传输的稳定性。结构设计中所有的连接部位都做了应力分散处理，机臂与机身连接的位置设置了加强筋，避免飞行过程中机臂产生谐振；机身壳体的壁厚经过优化，在保证结构强度的前提下尽可能降低自重，整机空机重量控制在合理区间，配合适配的动力系统，可实现稳定的悬停与航线飞行。

　　在细节设计上，机身顶部预留了GPS模块的安装凸台，凸台位置高于机身壳体上表面，能避免机身内部的电子元件对GPS信号产生屏蔽，提升定位精度；机身侧面设置了电源接口与调试接口的开孔，接口位置做了防水胶圈的安装槽，可在小雨天气下执行短时间作业任务，提升设备的环境适应能力。整个结构的设计没有冗余的装饰性部件，所有结构特征都服务于实际作业的功能需求，从拆装效率、维护便捷性、飞行稳定性多个维度匹配低空作业无人机的实际使用场景，可作为同类作业级无人机结构设计的参考模板，也可直接用于基础飞行平台的改装验证，适配不同细分场景的作业载荷安装需求。
