仿生扑翼式无人飞行器结构设计

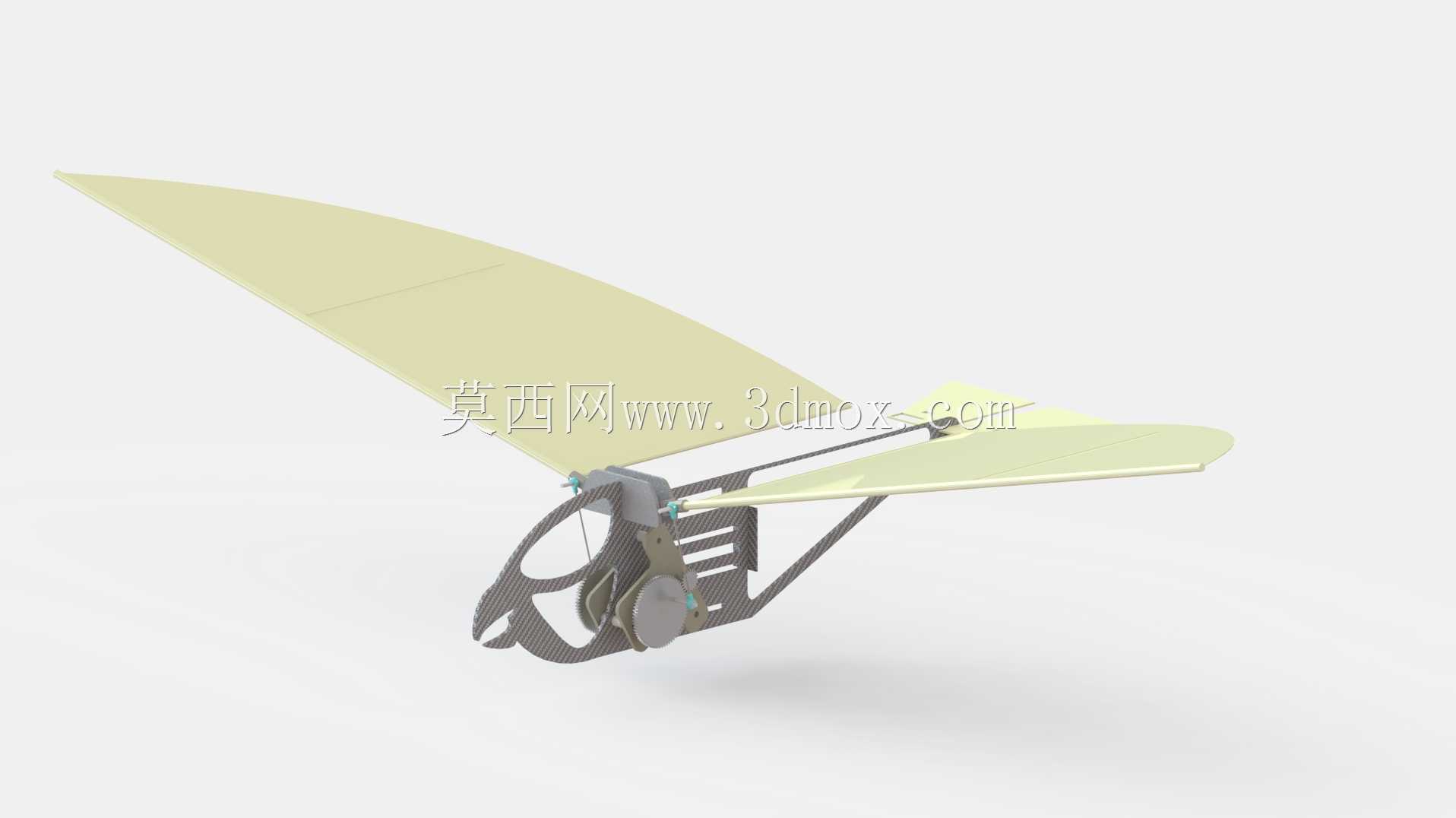

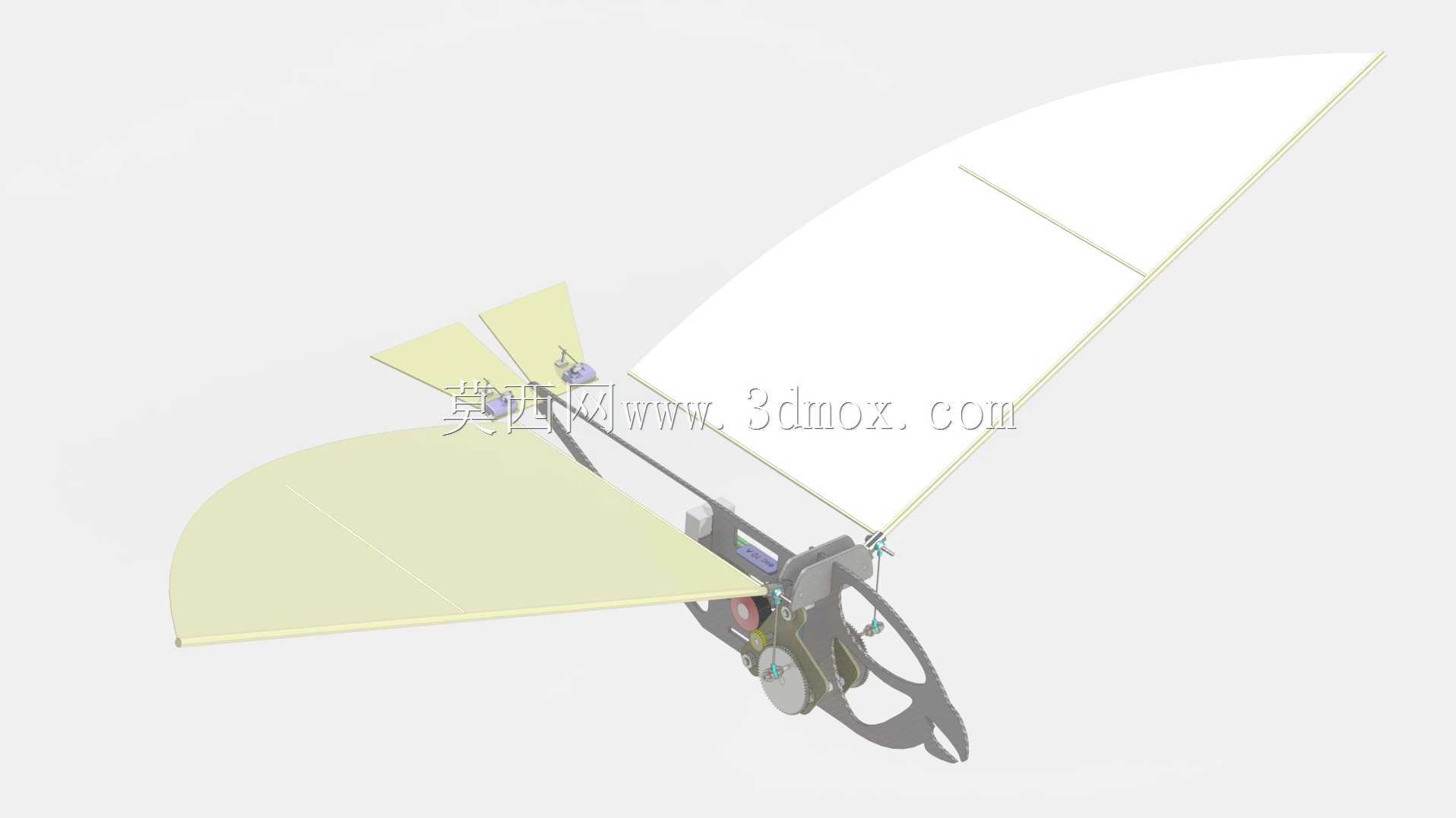

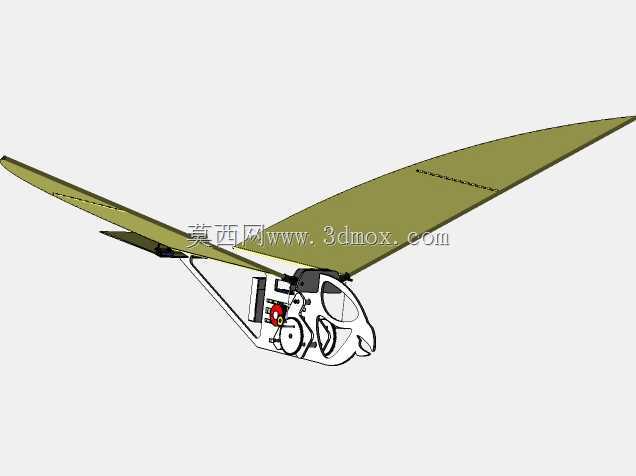

这款仿生扑翼无人飞行器的结构设计，核心围绕低雷诺数飞行场景下的气动效率优化展开，区别于常规多旋翼、固定翼无人机的动力逻辑，它通过模仿鸟类扑翼的运动模式，在狭小空间、低速巡航场景下具备更优的机动性与静音表现，可适配室内巡检、近距环境探测、低空仿生侦察等对飞行隐蔽性、空间通过性要求较高的应用场景。从结构布局来看，整机采用前置驱动模块+后置翼面支撑的架构，驱动单元集成在机身前部的镂空框架内，框架采用一体化镂空设计，在保证结构强度的前提下尽可能削减非必要结构重量，避免额外负载对扑翼动作的能耗损耗。驱动机构通过曲柄连杆结构将旋转动力转化为翼面的周期性上下扑动，同时兼顾翼面扑动过程中的小幅扭转角度匹配，让翼面在上下行程中分别获得足够的升力与前进推力，避免常规刚性翼扑动时的气动损耗。翼面采用大展弦比设计，翼根与驱动摇臂的连接位置设置了可调铰接结构，可根据实际飞行测试的气动表现调整翼面的初始安装角，适配不同载荷下的飞行配平需求；翼面材质选用轻量化的半刚性覆膜结构，在扑动过程中可随气动载荷产生自适应形变，进一步优化翼面的气动效率，同时降低翼面扑动时的结构震颤。机身尾部设置了水平安定面结构，与主翼面的气动中心形成配平力矩，保证飞行过程中的纵向稳定性，避免扑翼周期内的力矩波动导致飞行姿态失稳。整机的安装边界充分考虑了零部件的装配公差，驱动模块的传动齿轮组、连杆铰接点都预留了足够的装配间隙，同时设置了对应的限位结构，避免扑动行程超差导致的结构干涉；机身框架的各个安装点位都做了加强筋处理，应对扑动过程中产生的周期性交变载荷，提升结构的疲劳寿命。在实际应用层面，这类扑翼飞行器的飞行噪音远低于常规旋翼类无人机，在需要隐蔽作业的场景下具备独特优势，同时其低速飞行时的抗扰能力、小半径转向能力也更适合复杂狭窄空间内的作业需求，结构设计上的轻量化处理也让它的续航表现相较于同重量级的多旋翼设备有明显提升。
