实验类国产飞机前起落架结构设计

在轻型实验类固定翼飞机的整机结构设计环节，前起落架作为地面滑跑阶段的核心承力部件，直接决定了起降阶段的航向稳定性、地面冲击缓冲能力以及滑行转向的操控平顺性，是小型实验机型适航验证阶段必须重点校核的结构单元。这套前起落架采用单轮悬臂式布局，主承力梁选用变截面弧形钢板弹簧结构，既承担机身前部的静态载荷，也能在着陆冲击、跑道颠簸滑行时通过自身弹性形变吸收大部分竖向冲击能量，省去了独立的油气缓冲器结构，大幅降低了实验机型的制造成本与维护复杂度，适配轻型实验飞机低载荷、短距起降的使用需求。

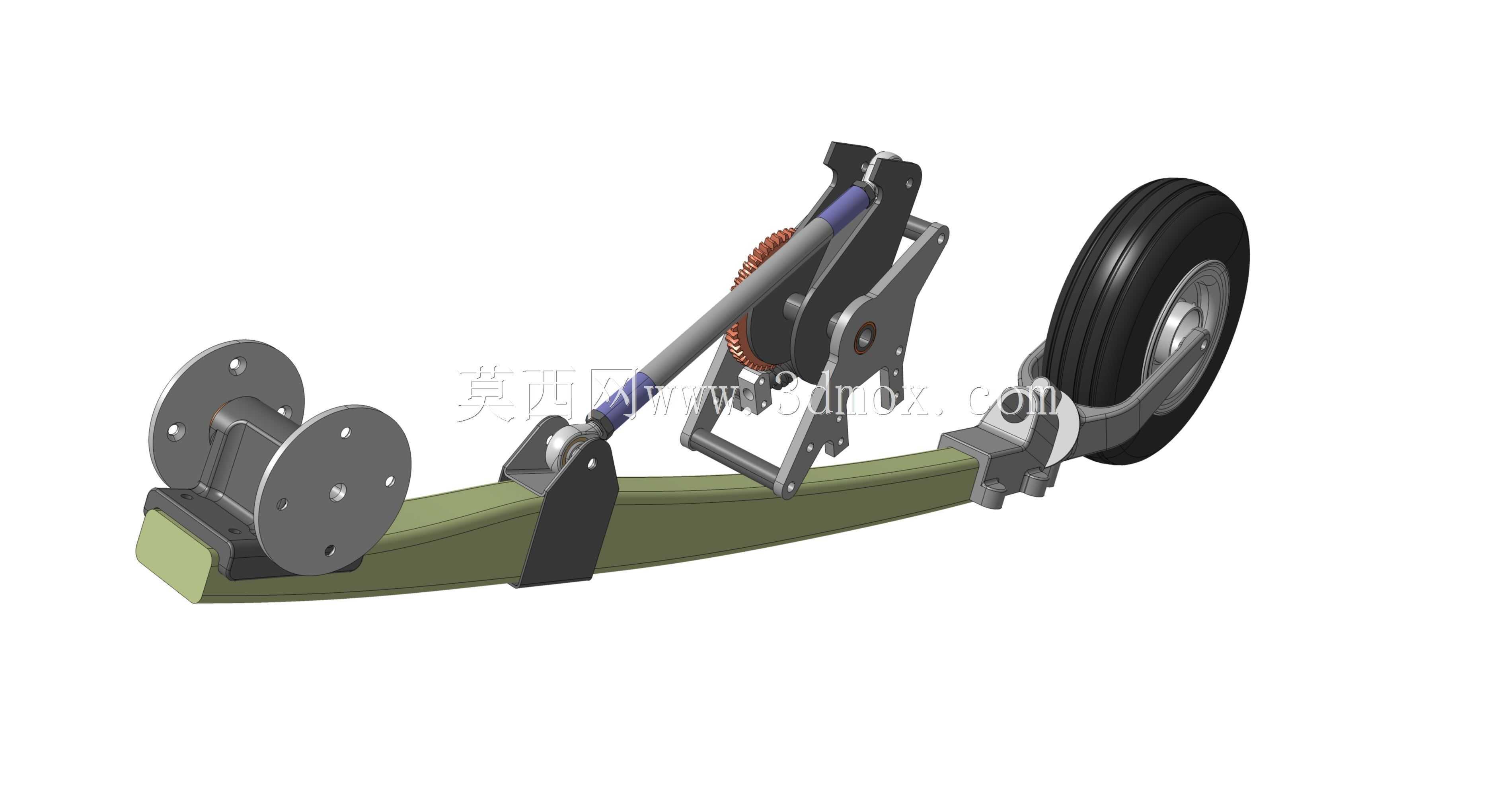

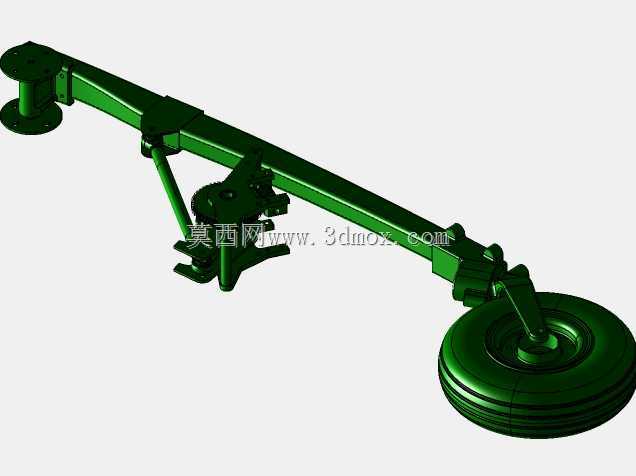

从结构组成来看，轮组端集成了单块式充气轮胎与轮毂总成，轮轴通过铰接支座与承力梁末端连接，转向作动机构采用连杆式传动设计，摇臂组件与机身内部的脚蹬转向机构联动，可在地面滑行时实现小角度精准转向，摇臂与承力梁之间设置了限位结构，避免转向超程造成结构磕碰。承力梁靠近机身安装端设置了双法兰盘式安装接口，法兰盘上均匀分布6个螺栓孔，可通过高强度螺栓与机身前部的承力隔框刚性连接，安装法兰与承力梁之间设置了加强筋过渡，避免应力集中造成的结构疲劳失效。

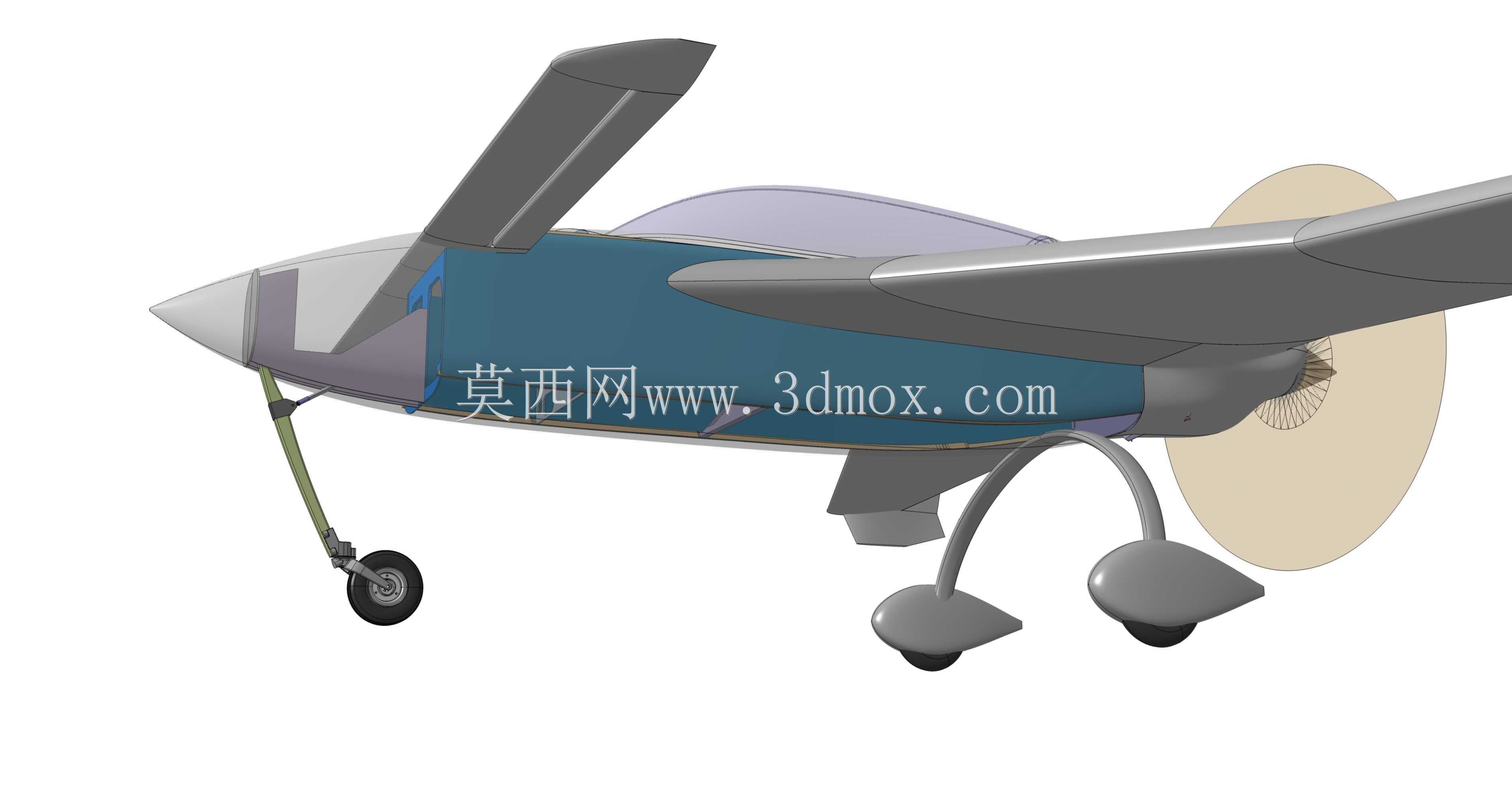

设计过程中需要重点考量安装边界的匹配性，承力梁的弧形弧度需要匹配机身前部的离地高度，保证停机状态下飞机的俯仰角处于设计区间，避免起飞阶段擦碰机尾；作动连杆的行程需要与转向摇臂的摆动角度匹配，保证左右转向角度对称，不会出现单侧转向卡滞的问题。整套结构的运动部件均设置了润滑注油点，铰接位置选用耐磨衬套，适配实验机型长期户外滑行测试的使用场景，在满足结构强度要求的前提下，尽可能控制整体重量，所有承力部件均通过拓扑优化去除非必要的材料冗余，兼顾轻量化与结构可靠性。在地面滑跑测试场景中，这套起落架可有效过滤碎石跑道、草坪跑道的小幅颠簸，着陆阶段可承受垂直方向2.5g的冲击载荷，完全满足轻型实验飞机的起降使用要求，转向机构的虚位控制在合理区间，滑行阶段的航向保持性良好，不会出现高速滑跑时的前轮摆振问题。
