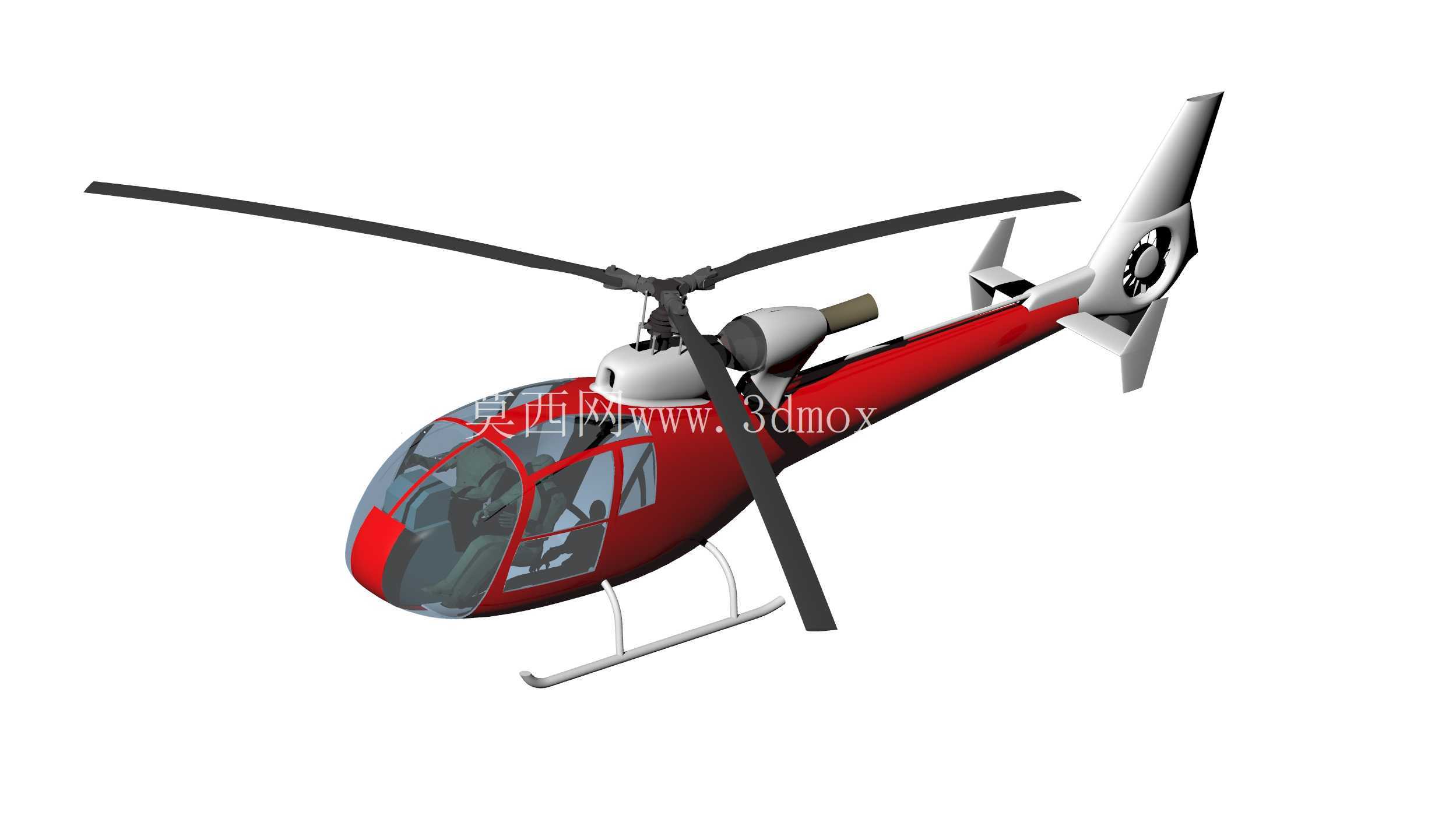

瞪羚直升机外观结构三维数模

　　本次呈现的轻型直升机三维数模，完整还原了单旋翼带涵道尾桨构型直升机的整体结构特征，可直接用于航空装备结构教学、旋翼类飞行器方案论证阶段的外形匹配校验、影视动画领域航空载具资产制作等场景。从实际用途来看，该构型直升机本身具备低空低速机动性强、起降场地要求低的特点，可承担低空侦察、短途通勤、轻型物资转运、航空测绘等多种作业任务，数模完整保留了整机各部件的相对位置关系，能够为相关场景的布局设计提供精准的空间参考。

　　从功能特性层面拆解，数模完整复现了该型直升机的核心结构布局：主旋翼采用三片式主桨叶设计，桨毂与机身顶部的减速器安装位完全匹配，主旋翼旋转平面与机身中轴线的倾角符合真实飞行器的气动设计要求，能够直观体现旋翼拉力线与机身重心的匹配逻辑；尾段采用涵道式尾桨设计，将尾桨完全包裹在垂尾内部的涵道结构中，这种设计既能够降低尾桨运行过程中的异物击打风险，也能缩减尾段整体的横向尺寸，提升低空复杂环境下的通行安全性，数模中涵道内部的尾桨叶片、导向筋条结构均做了精细化还原，可直接用于涵道尾桨气动效率的初步仿真验证。机身主体采用流线型半硬壳式结构设计，前部为多曲面拼接的透明座舱罩，座舱内部预留了驾驶位、乘员位的空间边界，可匹配后续加装驾驶操纵机构、乘员座椅等细节结构；机身中部为动力舱段，数模中还原了发动机进气口、排气口的外形与安装位置，排气口朝向斜上方的设计能够避免高温尾气对尾梁结构造成热冲击，同时降低红外特征信号；机身下部采用滑橇式起落架结构，两根弧形滑橇通过支撑臂与机身底部的承力框连接，这种起落架结构无需复杂的液压收放机构，结构重量轻、维护难度低，能够适应草地、砂石地等非铺装起降场地，数模中滑橇的弧度、支撑臂的连接角度均符合真实机型的载荷传递路径设计，可用于起落架落震仿真的初始模型参考。

　　设计思路层面，该数模遵循了轻型直升机的重量控制优先原则，整机外形曲面均做了连续性优化，避免出现不必要的气动阻力凸起；尾梁采用从机身中部向后逐渐收窄的锥形设计，既能够降低结构重量，也能优化整机尾部的流场分布；涵道尾桨与垂尾、平尾的融合设计，将尾桨的防护结构与气动操纵面整合为一体，减少了单独的结构连接件，进一步降低了整机结构重量。从外形尺寸与安装边界来看，数模中整机全长（主旋翼前端到尾梁末端）、主旋翼直径、机高（滑橇底部到垂尾顶端）的比例完全符合真实机型的尺寸比例关系，各部件之间的安装间隙均预留了合理的工程余量：主旋翼桨叶旋转时与机身座舱罩、尾梁的最小安全间隙符合旋翼类飞行器的设计规范，避免旋转过程中出现结构干涉；涵道尾桨与尾梁连接处的过渡曲面顺滑，无应力集中的锐角结构；滑橇起落架的最低点与机身底部的距离满足起降缓冲行程的要求，能够避免机身在重着陆时直接接触地面；座舱罩的曲面开合边界预留了密封件安装槽位的空间，可匹配后续气密结构的设计需求。

　　对于结构设计从业者而言，该数模可作为轻型直升机构型参考的基础模板，快速调整机身截面尺寸、旋翼参数即可衍生出不同载荷等级的同构型直升机方案；对于三维建模从业者而言，该数模的曲面构建逻辑、多部件装配约束关系能够作为复杂曲面交通工具建模的参考案例，理解航空载具设计中气动需求与结构需求的平衡逻辑；在设备选型相关的场景中，该数模可用于起降平台、机库等配套设施的空间尺寸校验，确认配套设施的尺寸边界能够满足该型直升机的停放、维护需求。
